Электросхемы, Распиновки разъемов, Расположение элементов системы Принципиальная электрическая схема системы впрыска дизельного топлива Common Rail (CDI) Рециркуляция выхлопных газов для Mercedes-Benz C-class (W204) 2007—2014 – ENGINES 642 in MODEL 204.0 /2 up to Model Year 08 / YoM 07

    HomeMercedes BenzMercedes-Benz C-class (W204) 2007—2014Mercedes-Benz C-class (W204) 2007—2014 - Коллектор, Торможение двигателя, система контроля выбросов
Электросхемы, Распиновки разъемов, Расположение элементов для Mercedes-Benz C-class (W204) 2007—2014

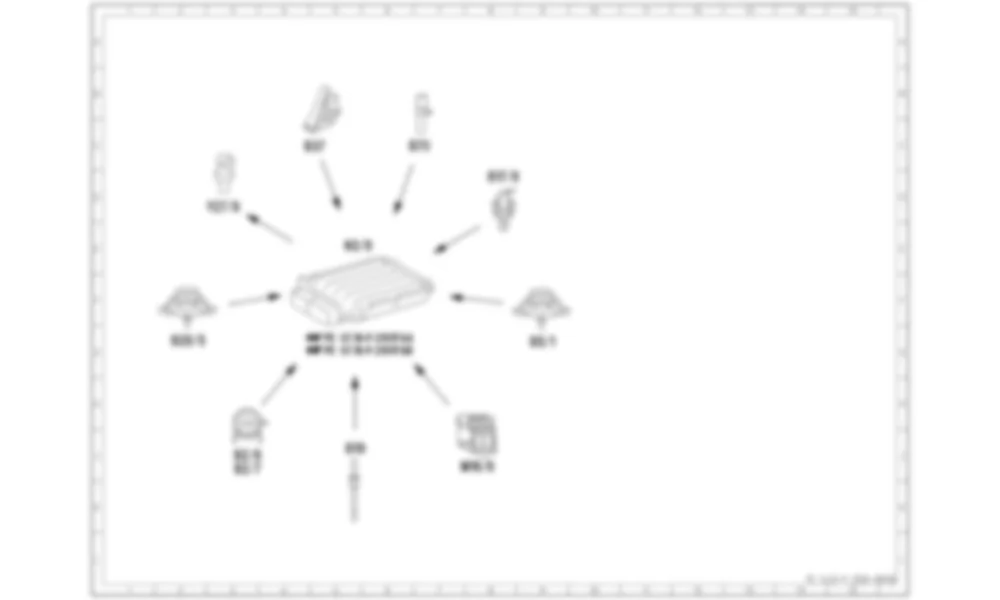

Электросхема Принципиальная электрическая схема системы впрыска дизельного топлива Common Rail (CDI) Рециркуляция выхлопных газов для Mercedes-Benz C-class (W204) 2007—2014


Список элементов схемы Принципиальная электрическая схема системы впрыска дизельного топлива Common Rail (CDI) Рециркуляция выхлопных газов для Mercedes-Benz C-class (W204) 2007—2014

Item Designation Coordinates
B2/6  Левый пленочный датчик массового расхода воздуха 3J
B2/7 Правый пленочный датчик массового расхода воздуха 3J
B5/1 Датчик давления наддува 9G
B17/8 Датчик температуры наддувочного воздуха 8D
B19 Датчик температуры, катализатор 5J
B28/5 Датчик давления после воздушного фильтра 2G
B37 Датчик педали акселератора 4C
B70 Датчик Холла коленчатого вала 6C
M16/6  Привод дроссельной заслонки 8J
N3/9  Модуль управления CDI 5E
Y27/9  Привод рециркуляции выхлопных газов 3D

Распиновки разъемов для Mercedes-Benz C-class (W204) 2007—2014



Распиновка разъема B37 - Датчик педали акселератора для Mercedes-Benz C-class (W204) 2007—2014

Распиновка разъема B37 - Датчик педали акселератора для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.

Распиновка разъема M16/6 - Привод дроссельной заслонки для Mercedes-Benz C-class (W204) 2007—2014

Распиновка разъема M16/6 - Привод дроссельной заслонки для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.

Расположение элементов для Mercedes-Benz C-class (W204) 2007—2014



Где находится - B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B17/8 - Датчик температуры наддувочного воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/6 - Левый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B2/7 - Правый пленочный датчик массового расхода воздуха - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B28/5 - Датчик давления после воздушного фильтра - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B28/5 - Датчик давления после воздушного фильтра - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B28/5 - Датчик давления после воздушного фильтра - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B28/5 - Датчик давления после воздушного фильтра - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B28/5 - Датчик давления после воздушного фильтра - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B28/5 - Датчик давления после воздушного фильтра - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B37 - Датчик педали акселератора - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B37 - Датчик педали акселератора - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B5/1 - Датчик давления наддува - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014

Где находится B70 - Датчик Холла коленчатого вала - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014

Где находится N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014

Где находится N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014

Где находится N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014

Где находится N3/9 - Модуль управления CDI - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014

Где находится Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014

Где находится Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014

Где находится Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014

Где находится Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014

Где находится Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>








Где находится - Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014

Где находится Y27/9 - Привод рециркуляции выхлопных газов - для Mercedes-Benz C-class (W204) 2007—2014Unlock Lifetime Access for This Car.
>
