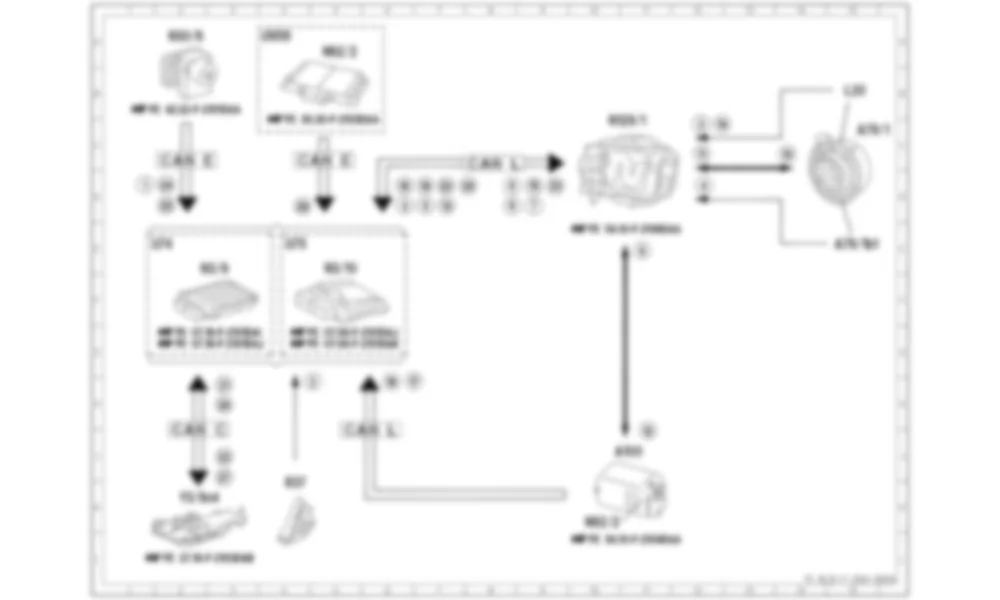

Электросхема Принципиальная электрическая схема состояния автомобиля в системе гибридного привода для Mercedes-Benz E-class (W212) 2009—2016
Список элементов схемы Принципиальная электрическая схема состояния автомобиля в системе гибридного привода для Mercedes-Benz E-class (W212) 2009—2016
| A79/1 | Электрическая машина | 15C |
| A79/1b1 | Электрическая машина temperature sensor | 15E |
| A100 | Модуль высоковольтной батареи | 11J |
| B37 | Датчик педали акселератора | 4K |
| L20 | Электрическая машина rotor position sensor | 15B |
| N3/9 | Блок управления CDI | 3E |
| N3/10 | Блок управления ME-SFI [ME] | 5E |
| N30/6 | Блок управления системой рекуперативного торможения | 2A |
| N62/2 | Блок управления системой видео- и радиолокационных датчиков | 5A |
| N82/2 | Блок управления системой управления аккумулятором | 10K |
| N129/1 | Блок управления силовой электроникой | 10C |
| U74 | Действительно для дизельных двигателей | 1E |
| U75 | Действительно для бензиновых двигателей. | 4E |
| U959 | Действительно для блока управления системой видео- и радарных датчиков | 4A |
| Y3/8n4 | Полностью интегрированный блок управления коробкой передач | 2K |
| CAN C | Привод CAN | 2J |
| CAN E | Шасси CAN | 2C 5C |
| CAN L | Гибридный CAN | 6J 8C |
| 1 | Рабочий тормоз, статус | 1D |
| 2 | Датчик педали акселератора, signal | 5H |
| 3 | Электрическая машина rpm, signal | 6D 12C |
| 4 | Электрическая машина temperature, signal | 12D |
| 5 | Электрическая машина, status | 7D |
| 6 | Допустимое напряжение / ток разряда, сигнал | 8D |
| 7 | Допустимое напряжение / ток зарядки, сигнал | 9D |
| 8 | Электрическая машина specified torque, request | 8D |
| 9 | Ток разряда, поток энергии | 11E |
| 10 | Ток разряда для работы двигателя, поток энергии | 14C |
| 11 | Зарядный ток от генератора переменного тока, поток энергии | 12C |
| 12 | Зарядный ток, поток энергии | 11J |
| 13 | Зарядное напряжение и зарядный ток, сигнал | 7D |
| 14 | Положение ротора электрической машины, сигнал | 12C |
| 15 | Зарядное напряжение и зарядный ток, запрос | 9D |
| 16 | Напряжение высоковольтной батареи, сигнал | 6H |
| 17 | Температура высоковольтной батареи, сигнал | 6H |
| 18 | Доступный крутящий момент, сигнал | 6D |
| 19 | Электрическая машина generative torque, signal | 7D |
| 20 | Электрическая машина motor torque, signal | 7D |
| 21 | Мокрое сцепление, статус | 3H |
| 22 | Мокрое сцепление, запрос | 3J |
| 23 | Напряжение разряда и ток разряда, запрос | 9D |
| 24 | Скорость колеса, сигнал | 2D |
| 25 | Снижение крутящего момента / динамика ESP, запрос | 2D |
| 26 | Изменение крутящего момента / динамика DISTRONIC, запрос | 4D |
| 27 | Диапазон передач, запрос | 3K |
| 28 | Диапазон передач, статус | 3H 8D |
