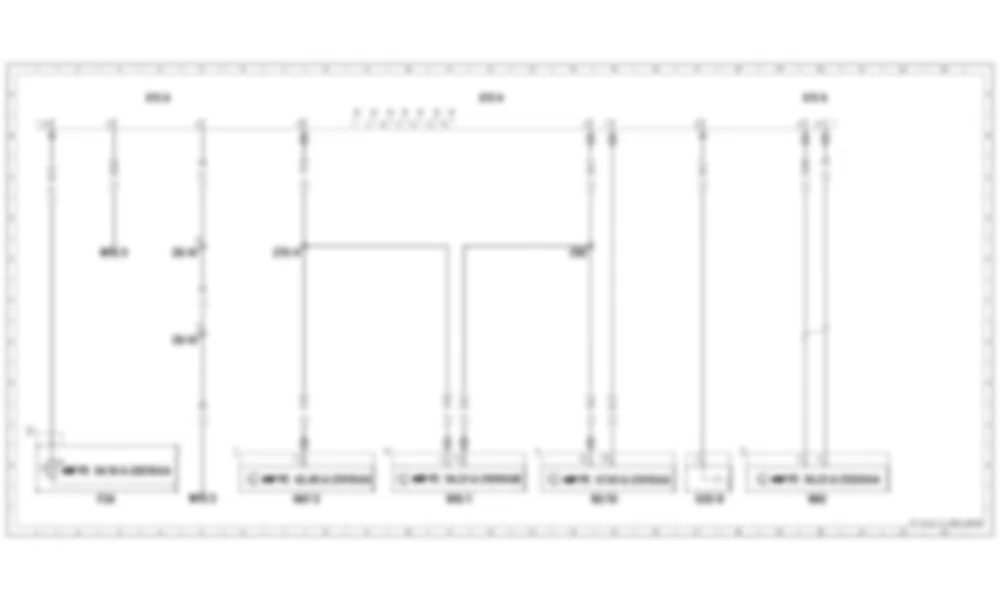

Электросхема Разъем канала передачи данных / диагностический разъем для Mercedes-Benz CLS-class (C219) 2004—2010
Список элементов схемы Разъем канала передачи данных / диагностический разъем для Mercedes-Benz CLS-class (C219) 2004—2010
| Item |
Designation |
Coordinates |
| F34 |
Блок предохранителей в салоне |
2L |
| F34f30 |
Предохранитель 30 |
1K |
| N3/10 |
Блок управления ME-SFI [ME] |
14L |
| N10/1 |
Блок управления SAM со стороны водителя с модулем предохранителей и реле |
11L |
| N47-5 |
Блок управления ESP |
7L |
| N93 |
Блок управления центральным шлюзом |
20L |
| W15/2 |
Земля (пространство для ног слева) |
5L |
| W15/3 |
Земля (электроника) |
3E |
| X11/4 |
Разъем канала передачи данных |
4A
12A
20A |
| X30/9 |
Схема 15 распределитель напряжения |
17L |
| Z6/47 |
Соединительная муфта заземления (W15 / 2) |
4E
4G |
| Z70/4 |
Диагностический разъем, контакт 9, соединительная муфта |
7E |
| Z92 |
Гильза разъема сигнала TNA |
14E |

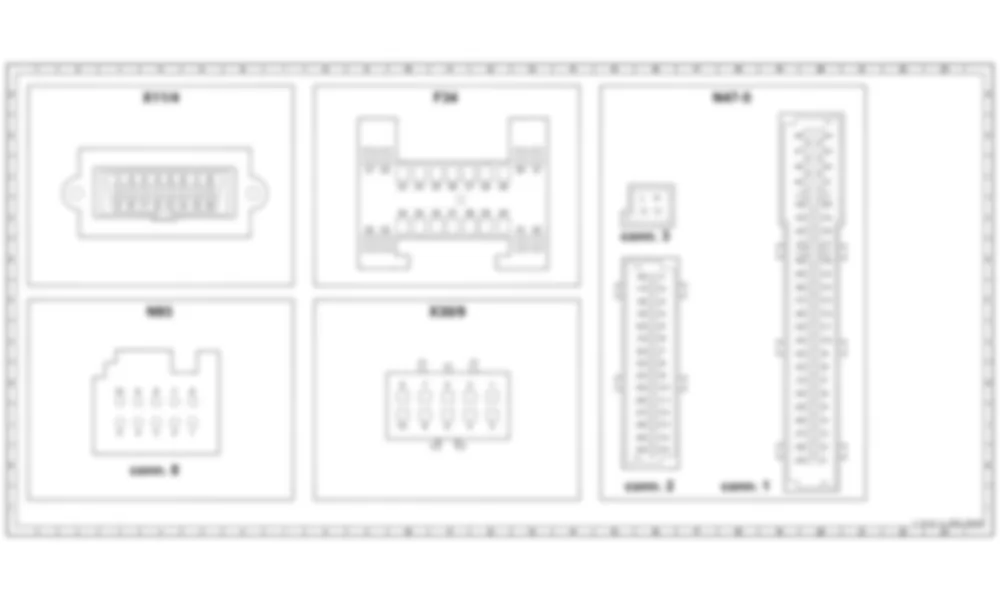

Распиновка разъемов схемы Разъем канала передачи данных / диагностический разъем для Mercedes-Benz CLS-class (C219) 2004—2010
Расположение элементов для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - F34 - Блок предохранителей в салоне - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - F34 - Блок предохранителей в салоне - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - F34f30 - Предохранитель 30 - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - F34f30 - Предохранитель 30 - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N10/1 - Блок управления SAM со стороны водителя с модулем предохранителей и реле - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N10/1 - Блок управления SAM со стороны водителя с модулем предохранителей и реле - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N10/1 - Блок управления SAM со стороны водителя с модулем предохранителей и реле - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N10/1 - Блок управления SAM со стороны водителя с модулем предохранителей и реле - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N47-5 - Блок управления ESP - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - N47-5 - Блок управления ESP - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - W15/2 - Земля (пространство для ног слева) - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - W15/2 - Земля (пространство для ног слева) - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - W15/3 - Земля (электроника) - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - W15/3 - Земля (электроника) - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - Z70/4 - Диагностический разъем, контакт 9, соединительная муфта - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - Z70/4 - Диагностический разъем, контакт 9, соединительная муфта - для Mercedes-Benz CLS-class (C219) 2004—2010
Где находится - Z70/4 - Диагностический разъем, контакт 9, соединительная муфта - для Mercedes-Benz CLS-class (C219) 2004—2010
