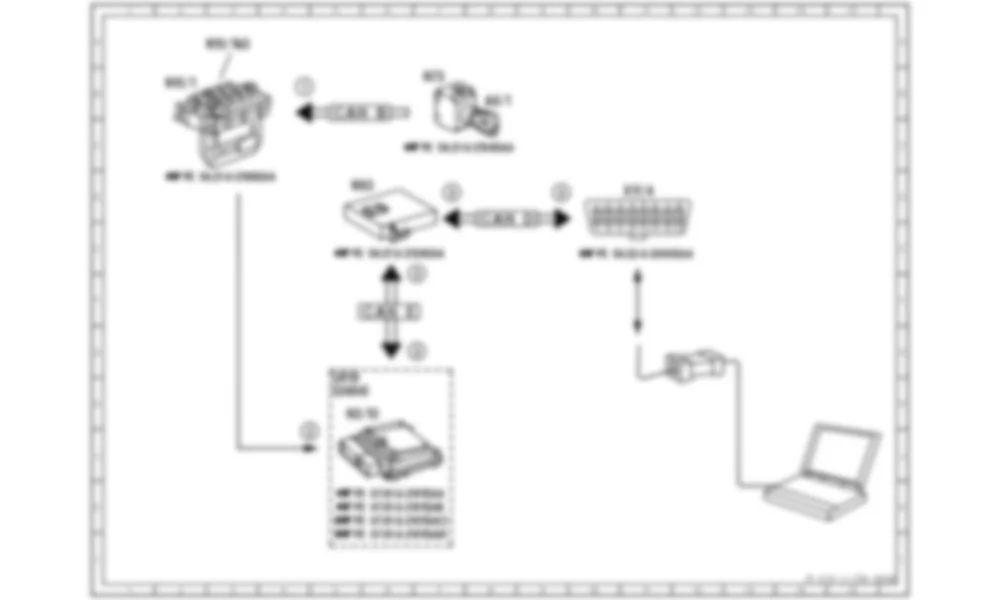

Электросхема Схема электрических функций для программирования коррекции для Mercedes-Benz S-class (W221) 2005—2013
Список элементов схемы Схема электрических функций для программирования коррекции для Mercedes-Benz S-class (W221) 2005—2013
| Item |
Designation |
Coordinates |
| A8/1 |
Ключ передатчика |
8B |
| N3/10 |
Блок управления ME-SFI [ME] |
5H |
| N10/1 |
Передний блок управления SAM с модулем предохранителей и реле |
2B |
| N10/1kD |
Контур 15 (2) / 1 запасное реле (переключающий контакт) |
3A |
| N73 |
Блок управления EIS [EZS] |
7A |
| N93 |
Блок управления центральным шлюзом |
5D |
| U484 |
Действительно для M273 ME |
5H |
| U819 |
Действительно для двигателя 272 |
5G |
| X11/4 |
Разъем канала передачи данных |
11D |
| CAN B |
CAN в салоне |
5B |
| CAN D |
Диагностическая CAN |
8D |
| CAN E |
Шасси CAN |
6F |
| 1 |
Цепь 15, состояние ВКЛ. |
4B |
| 2 |
Контур 15, статус |
4H |
| 3 |
Корректирующее программирование, общение |
7D
7E
7G
9D |
Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N93 - Блок управления центральным шлюзом для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема X11/4 - Разъем канала передачи данных для Mercedes-Benz S-class (W221) 2005—2013
Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013
