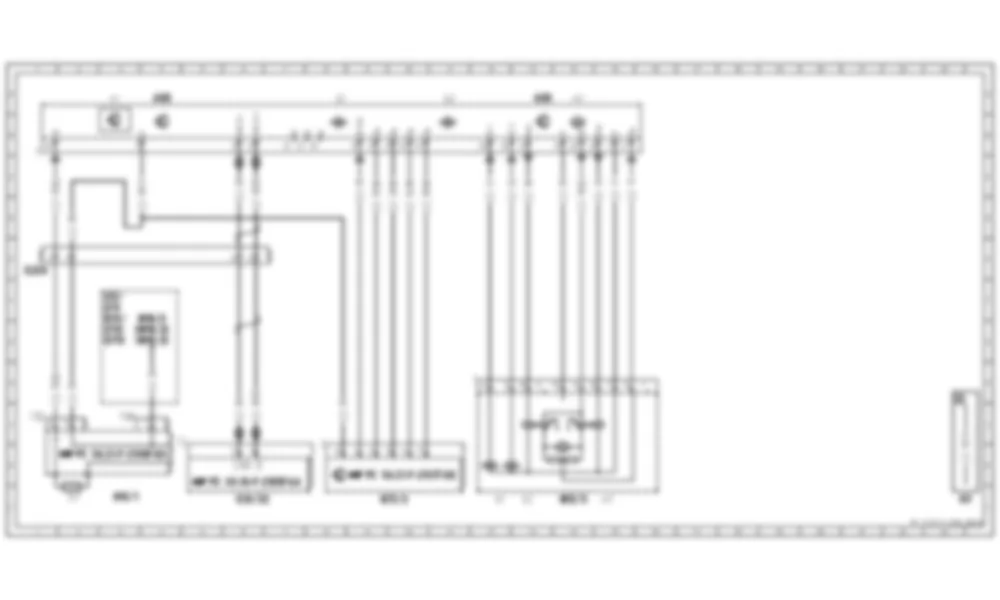

Электросхема Схема электропроводки панорамной сдвижной крыши для Mercedes-Benz C-class (W204) 2007—2014

Список элементов схемы Схема электропроводки панорамной сдвижной крыши для Mercedes-Benz C-class (W204) 2007—2014

Item	Designation	Coordinates
A0	Клавиша цветового кода	40L
A98	Модуль управления панорамной сдвижной крышей	5A 12A 20A 28A
A98b1	Датчик Холла 1, панорамная сдвижная крыша	9A 30A
A98b2	Датчик Холла 2, панорамная сдвижная крыша	14A 31A
A98m1	Панорамный мотор для сдвижной крыши	15A 29A
A98n1	Блок управления панорамной сдвижной крышей	3A 24A
M12/5	Привод для панорамных жалюзи на сдвижной крыше	15L 31L
M12/5b1	Датчик Холла 1, панорамная сдвижная крыша roller sun blind	13L 31L
M12/5b2	Датчик Холла 2, панорамная сдвижная крыша roller sun blind	13L 32L
M12/5m1	Электродвигатель жалюзи на сдвижной крыше	15L 33L
N10/1	Передний блок управления SAM с модулем предохранителей и реле	4L 20L
N10/1f17	Предохранитель 17	2L 19L
N70/3	Электроника потолочного пульта управления	10L 27L
U12	Действительно для автомобилей с левым рулем	3F
U13	Действительно для автомобилей с правым рулем	3F
U57	Действительно для модели 204.2	1A
U58	Действительно для модели 204.0	1A
U59	Действительно для модели 204.9	1A
U60	Действительно для модели 204.3	17A
U74	Действительно для дизельных двигателей	3F
U75	Действительно для бензиновых двигателей.	3G
W16/3	Точка заземления левого основного монтажного отсека	4F 4G
W16/5	Точка заземления электроники левого основного монтажного отсека	4F
X30/32	Электрический разъем распределителя напряжения CAN в салоне левого пола	7L 23L
X204	Электрический разъем панорамной сдвижной крыши	2E 18G
CAN B	CAN в салоне	7K 23K

Распиновки разъемов для Mercedes-Benz C-class (W204) 2007—2014

Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz C-class (W204) 2007—2014

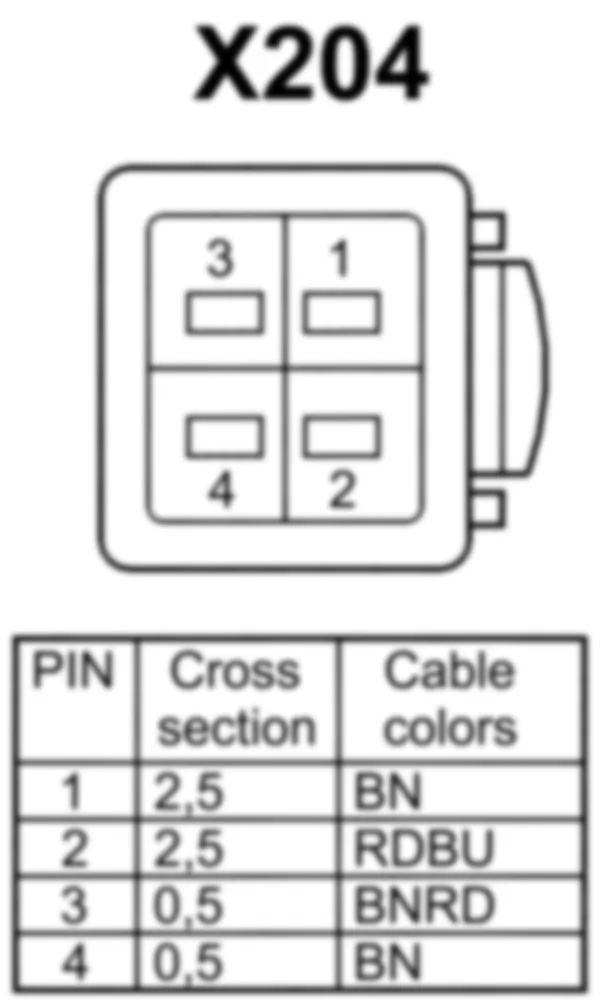

Распиновка разъема X204 - Электрический разъем панорамной сдвижной крыши для Mercedes-Benz C-class (W204) 2007—2014

Распиновка разъема X30/32 - Электрический разъем распределителя напряжения CAN в салоне левого пола для Mercedes-Benz C-class (W204) 2007—2014

Расположение элементов для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98 - Модуль управления панорамной сдвижной крышей - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98 - Модуль управления панорамной сдвижной крышей - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98b1 - Датчик Холла 1, панорамная сдвижная крыша - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98b1 - Датчик Холла 1, панорамная сдвижная крыша - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98b2 - Датчик Холла 2, панорамная сдвижная крыша - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98b2 - Датчик Холла 2, панорамная сдвижная крыша - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98m1 - Панорамный мотор для сдвижной крыши - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98m1 - Панорамный мотор для сдвижной крыши - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98n1 - Блок управления панорамной сдвижной крышей - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98n1 - Блок управления панорамной сдвижной крышей - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - A98n1 - Блок управления панорамной сдвижной крышей - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5 - Привод для панорамных жалюзи на сдвижной крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5 - Привод для панорамных жалюзи на сдвижной крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5b1 - Датчик Холла 1, панорамная роллетная шторка на крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5b1 - Датчик Холла 1, панорамная роллетная шторка на крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5b2 - Датчик Холла 2, панорамная роллетная шторка на крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5b2 - Датчик Холла 2, панорамная роллетная шторка на крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5m1 - Электродвигатель жалюзи на сдвижной крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - M12/5m1 - Электродвигатель жалюзи на сдвижной крыше - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N10/1f17 - Предохранитель 17 - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N10/1f17 - Предохранитель 17 - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N10/1f17 - Предохранитель 17 - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N70/3 - Электроника потолочного пульта управления - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - N70/3 - Электроника потолочного пульта управления - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - W16/3 - Точка заземления левого основного монтажного отсека - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - W16/3 - Точка заземления левого основного монтажного отсека - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - W16/5 - Точка заземления электроники левого основного монтажного отсека - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - W16/5 - Точка заземления электроники левого основного монтажного отсека - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - X204 - Электрический разъем панорамной сдвижной крыши - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - X204 - Электрический разъем панорамной сдвижной крыши - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - X30/32 - Электрический разъем распределителя напряжения CAN в салоне левого пола - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - X30/32 - Электрический разъем распределителя напряжения CAN в салоне левого пола - для Mercedes-Benz C-class (W204) 2007—2014

Где находится - X30/32 - Электрический разъем распределителя напряжения CAN в салоне левого пола - для Mercedes-Benz C-class (W204) 2007—2014
