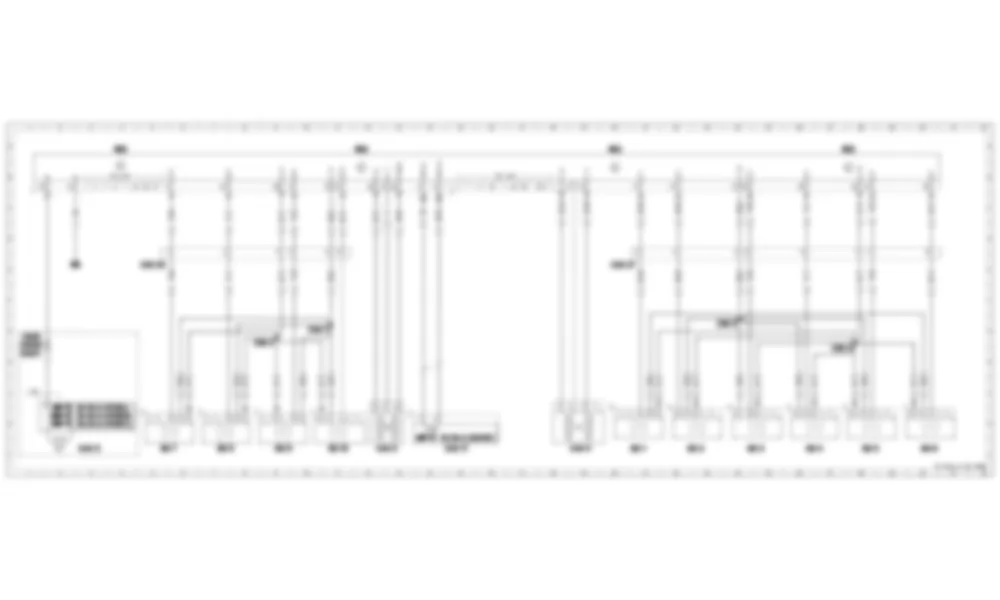

Электросхема Система парктроника (ПТС), блок управления для Mercedes-Benz SL-class (R230) 2001—2011

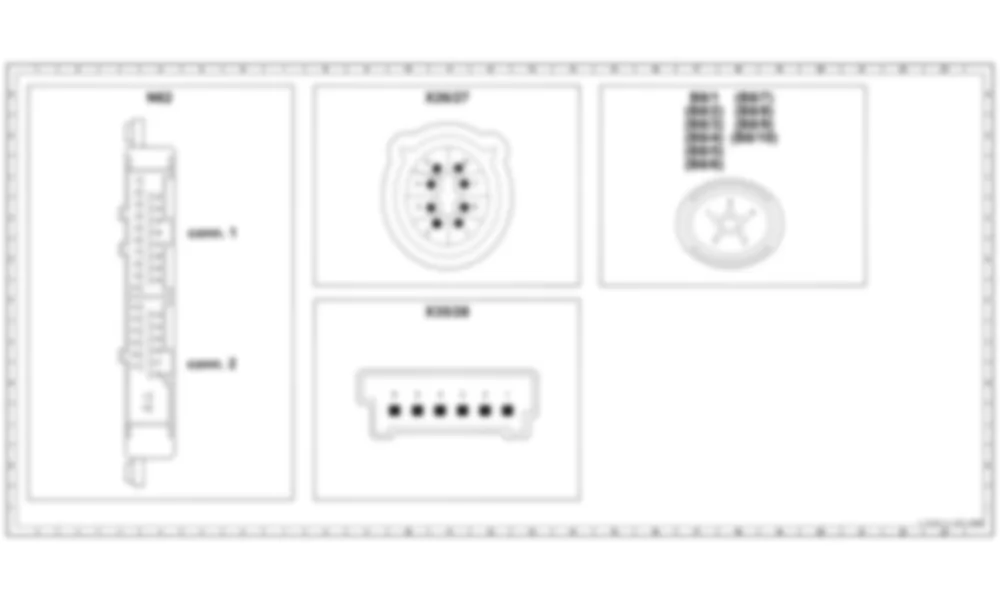

Список элементов схемы Система парктроника (ПТС), блок управления для Mercedes-Benz SL-class (R230) 2001—2011
| A44/3 | Предупреждающий дисплей PTS, задний | 12L |
| A44/4 | Индикация предупреждений PTS в центре приборной панели | 19L |
| B8/1 | Внешний левый передний ультразвуковой датчик PTS | 21L |
| B8/2 | Передний центральный ультразвуковой датчик PTS | 22L |
| B8/3 | Передний внутренний левый ультразвуковой датчик PTS | 24L |
| B8/4 | Внутренний правый передний ультразвуковой датчик PTS | 26L |
| B8/5 | Центральный правый передний ультразвуковой датчик PTS | 28L |
| B8/6 | Внешний правый передний ультразвуковой датчик PTS | 30L |
| B8/7 | Внешний правый задний ультразвуковой датчик PTS | 5L |
| B8/8 | Задний правый внутренний ультразвуковой датчик PTS | 7L |
| B8/9 | Внутренний левый задний ультразвуковой датчик PTS | 9L |
| B8/10 | Внешний левый задний ультразвуковой датчик PTS | 11L |
| K40/5 | Задний модуль предохранителей и реле | 3L |
| K40/5f67 | Предохранитель 67 | 1L |
| N62 | Модуль управления PTS | 4A 12A 20A 27A |
| U127 | Действительно для двигателя 272, двигателя 273 KE. | 1H |
| U425 | Действительно для SL 55 AMG | 1G |
| U428 | Действительно для SL 65 AMG и SL 600 | 1H |
| W6 | Земля (левая колесная ниша в багажнике) | 2E |
| X26/27 | Разъем PTS, передний бампер | 20E |
| X30/17 | Разъем заднего распределителя напряжения (CAN B) | 15L |
| X35/28 | Разъем PTS, задний бампер | 5E |
| Z36/1 | Гильза разъема массы заднего датчика PTS | 10G |
| Z36/2 | Муфта разъема питания заднего датчика PTS | 8G |
| Z36/3 | Гильза разъема заземления переднего датчика PTS | 23G |
| Z36/4 | Гильза разъема питания переднего датчика PTS | 27H |
