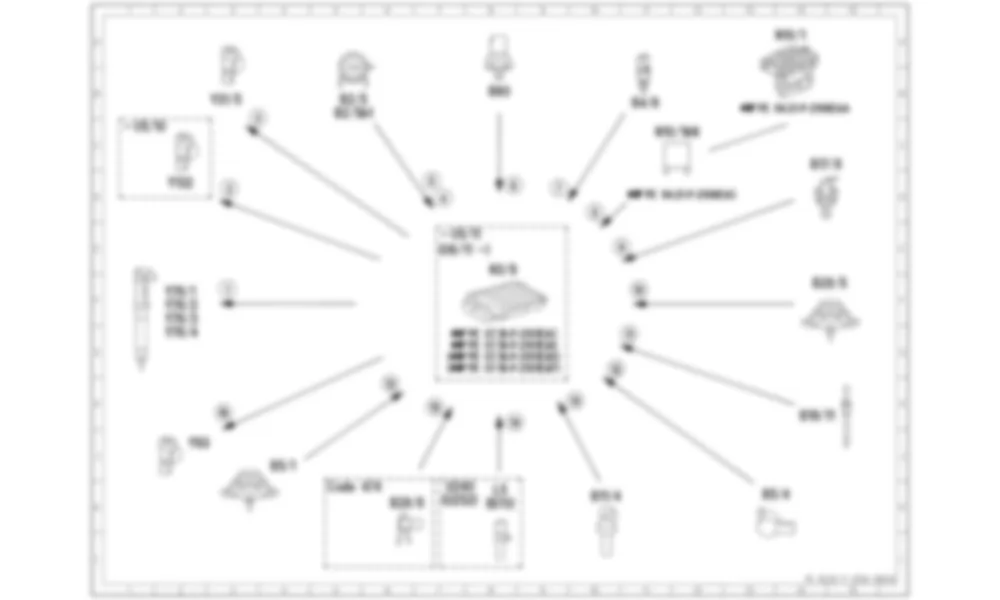

Электросхема Система турбонаддува для Mercedes-Benz E-class (C207) 2010-2017
Список элементов схемы Система турбонаддува для Mercedes-Benz E-class (C207) 2010-2017
| B2/5 | Термопленочный датчик массового расхода воздуха | 5B |
| B2/5b1 | Датчик температуры всасываемого воздуха | 5B |
| B4/6 | Датчик давления в рампе | 11B |
| B5/1 | Датчик давления наддува | 4J |
| B5/4 | Датчик давления наддува турбокомпрессора низкого давления | 13K |
| B11/4 | Датчик температуры охлаждающей жидкости | 10K |
| B17/8 | Датчик температуры наддувочного воздуха | 14C |
| B19/11 | Датчик температуры перед турбонагнетателем | 14H |
| B28/5 | Датчик давления после воздушного фильтра | 14E |
| B28/8 | Датчик перепада давления (DPF) | 6K |
| B60 | Датчик давления выхлопных газов | 8B |
| B70 | Датчик Холла коленчатого вала | 8K |
| Code 474 | Дизельный сажевый фильтр | 5J |
| L5 | Датчик положения коленчатого вала | 8J |
| N3/9 | Блок управления CDI | 8E |
| N10/1 | Передний блок управления SAM с модулем предохранителей и реле | 14A |
| N10/1kN | Реле цепи двигателя 87 | 11C |
| U240 | Действительно для всех, кроме функции ECO start / stop. | 7J |
| U252 | Действительно для функции ECO start / stop | 7K |
| Y31/5 | Датчик давления контроля давления наддува | 3B |
| Y76/1 | Топливная форсунка цилиндра 1 | 2F |
| Y76/2 | Форсунка цилиндра 2 | 2F |
| Y76/3 | Топливная форсунка цилиндра 3 | 2F |
| Y76/4 | Форсунка цилиндра 4 | 2F |
| Y93 | Датчик давления заслонки управления давлением наддува | 2J |
| Y132 | Переключающий клапан заслонки перепуска наддувочного воздуха | 2C |
| 1 | Топливные форсунки, срабатывание | 3F |
| 2 | Переключающий клапан заслонки перепуска наддувочного воздуха, actuation | 3D |
| 3 | Датчик давления заслонки управления давлением наддува, actuation | 3B |
| 4 | Датчик температуры всасываемого воздуха, signal | 7D |
| 5 | Термопленочный датчик массового расхода воздуха, signal | 7C |
| 6 | Датчик давления выхлопных газов, signal | 8D |
| 7 | Датчик давления в рампе, signal | 9D |
| 8 | Контур 87, статус | 10D |
| 9 | Датчик температуры наддувочного воздуха, signal | 11E |
| 10 | Датчик давления после воздушного фильтра, signal | 11F |
| 11 | Датчик температуры перед турбонагнетателем, signal | 11F |
| 12 | Датчик давления наддува, signal | 6G 10G |
| 13 | Датчик температуры охлаждающей жидкости, signal | 10H |
| 14 | Датчик Холла коленчатого вала, signal | 8H |
| 15 | Датчик перепада давления (DPF), signal | 7H |
| 16 | Датчик давления заслонки управления давлением наддува, actuation | 3H |
