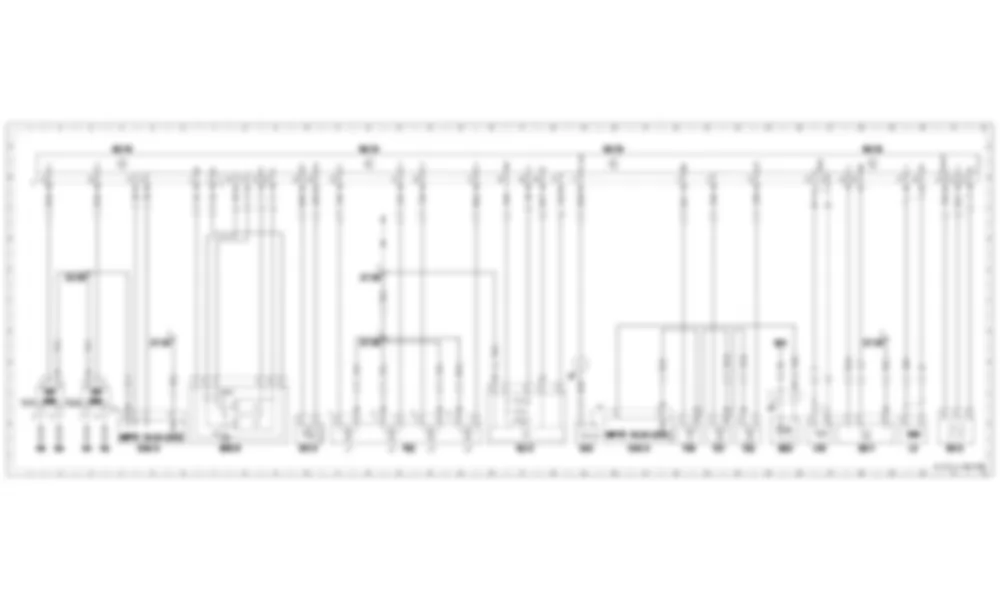

Электросхема Система впрыска топлива и зажигания ME-SFI для Mercedes-Benz C-class (W202) 1993—2001
Список элементов схемы Система впрыска топлива и зажигания ME-SFI для Mercedes-Benz C-class (W202) 1993—2001
| Desig |
Description |
Coordinates |
Related diagram |
| A16 |
Датчики детонации |
26L |
PE07 |
| B2/5 |
Датчик массового расхода воздуха с горячей пленкой |
17L |
|
| B5/2 |
Датчик давления DM |
31L |
|
| B6/1 |
Датчик Холла распределительного вала |
28L |
|
| B11/4 |
Датчик ЕСТ |
10L |
|
| K40/4 |
Блок предохранителей и реле со стороны пассажира |
5L
20L |
|
| L5 |
Датчик CKP |
30L |
|
| M16/6 |
Элемент управления дроссельной заслонкой |
7L |
|
| M16/6m1 |
Электродвигатель привода |
7K |
|
| M16/6r1 |
Потенциометр фактического значения дроссельной заслонки |
8K |
|
| M16/6r2 |
Потенциометр фактического значения привода |
8K |
|
| M33 |
Электрический воздушный насос |
25L |
|
| M33x1 |
Разъем насоса ВОЗДУХА |
25K |
|
| N3/10 |
Модуль управления ME-SFI |
4A
12A
20A
28A |
PE07.61 |
| R4 |
Свечи зажигания |
1L
2L
3L
3L |
|
| S43 |
Датчик уровня масла |
19L |
|
| S43x1 |
Датчик уровня масла connector |
18J |
|
| T1/1 |
Катушка зажигания (цилиндр 1) |
1J |
|
| T1/2 |
Катушка зажигания (цилиндр 2) |
2J |
|
| W11 |
Земля (двигатель - точка подключения заземляющих проводов) |
25H |
|
| Y27 |
Переключающий клапан EGR |
23L |
|
| Y32 |
Переключающий клапан воздушного насоса |
24L |
|
| Y49 |
Соленоид регулировки фаз газораспределения |
22L |
|
| Y62 |
Топливные форсунки |
13L |
|
| Y62y1 |
Клапан (цилиндр 1) |
11L |
|
| Y62y2 |
Клапан (цилиндр 2) |
12L |
|
| Y62y3 |
Клапан (цилиндр 3) |
14L |
|
| Y62y4 |
Клапан (цилиндр 4) |
15L |
|
| Z3/29 |
Гильза разъема цепи 15 (с предохранителем) |
2E |
|
| Z7/35 |
Цепь 87 Соединительная муфта M1e |
5G
12E
12G
28G |
|
Распиновка разъемов схемы Система впрыска топлива и зажигания ME-SFI для Mercedes-Benz C-class (W202) 1993—2001
Расположение элементов для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - Knock sensor Left side of engine down between cylinders 2 & 3 - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - Knock sensor Left side of engine down between cylinders 2 & 3 - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - Knock sensor Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - Knock sensor Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - KS 2 (left side of engine) Left side of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - KS 2 (left side of engine) Left side of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - KS connector Left side of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - KS connector Left side of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - Knock sensor Left side of engine down between cylinders 2 & 3 - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - A16 - Knock sensor Left side of engine down between cylinders 2 & 3 - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B11/4 - ECT sensor Engine compartment left front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B11/4 - ECT sensor Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B11/4 - ECT sensor Front center of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B11/4 - ECT sensor Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B11/4 - ECT sensor Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B2/5 - Hot film MAF sensor Engine compartment right center rear - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B2/5 - Hot film MAF sensor Side of engine right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B2/5 - Hot film MAF sensor Engine compartment right side of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B2/5 - Hot film MAF sensor Side of engine right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B5/2 - DM pressure sensor Engine compartment left front - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B5/2 - DM pressure sensor Engine compartment left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B6/1 - Camshaft Hall-effect sensor Top left front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B6/1 - Camshaft Hall-effect sensor Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - B6/1 - Camshaft Hall-effect sensor Top front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Control module box Right component compartment - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Fuse circuit 30z - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Fuse traction system - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Fuse ETC/ADS [EGS/ADS] - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Fuse 2 Motronic - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Fuse 1 Motronic - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Fuse ignition coils - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Maxi-fuse AIR pump - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Polarity protection relay - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Relay module AIR pump - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - K40/4 - Starter relay Right component compartment - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - L5 - CKP sensor Left rear of engine at ring gear and transmission flange - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - L5 - CKP sensor Left rear of engine at ring gear and transmission flange - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - L5 - CKP sensor Left rear of engine at ring gear and transmission flange - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - L5 - CKP sensor Left rear of engine at ring gear and transmission flange - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - L5 - CKP sensor connector - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - L5 - CKP sensor connector - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Throttle valve actuator Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Actuator motor Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Throttle valve actual value potentiometer Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Drive actual value potentiometer Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Actual value potentiometer (wiper 1) Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Actual value potentiometer (wiper 2) Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - CTP switch Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - ISC actuator connector Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Throttle valve actuator Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Throttle valve actuator Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6 - Throttle valve actuator Engine center rear - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6m1 - Actuator motor Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6r1 - Throttle valve actual value potentiometer Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M16/6r2 - Drive actual value potentiometer Engine compartment left center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33 - AIR pump Lower right front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33 - AIR pump Lower right front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33 - Electric air pump Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33 - Electric air pump Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33 - AIR pump connector Lower right front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33 - AIR pump connector Lower right front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33x1 - AIR pump connector Lower right front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - M33x1 - AIR pump connector Lower right front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - N3/10 - Engine control module (ME-SFI) Right component compartment - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - R4 - Spark plugs Top of engine (cylinder 1 shown) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - R4 - Spark plugs Top of engine (cylinder 1 shown) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - R4 - Spark plugs Top of engine (cylinder 3 shown) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - R4 - Spark plugs Top of engine (cylinder 3 shown) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - R4 - Spark plugs Side of engine right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - R4 - Spark plugs Side of engine right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43 - Oil level switch Beneath chassis left side of oil pan - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43 - Oil level switch Beneath chassis left side of oil pan - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43 - Oil level switch Beneath vehicle left side of crankcase - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43 - Oil level switch Beneath vehicle left side of crankcase - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43 - Oil level switch connector - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43 - Oil level switch connector - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43x1 - Oil level switch connector - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - S43x1 - Oil level switch connector - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/1 - Ignition coil 1 Top of engine (cylinder 2 and 5) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/1 - Ignition coil 1 Top of engine (cylinder 2 and 3) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/1 - Ignition coil 1 Side of engine top right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/1 - Ignition coil 1 Side of engine right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/2 - Ignition coil 2 Top of engine (cylinder 3 and 4) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/2 - Ignition coil 2 Top of engine (cylinder 1 and 4) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/2 - Ignition coil 2 Side of engine top right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - T1/2 - Ignition coil 2 Side of engine right - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - W11 - Ground (engine connector point) Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - W11 - Ground (engine connector point) Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - W11 - Ground (engine connector point) Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - W11 - Ground (engine connector point) Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y27 - EGR switchover valve Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y27 - EGR switchover valve Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y27 - EGR switchover valve Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y27 - EGR switchover valve Front top of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switch over valve Engine compartment front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switch over valve Engine compartment front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switch over valve Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switch over valve Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switchover valve Front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switchover valve Front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switch over valve Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y32 - Air pump switch over valve Front side of engine top - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y49 - Adjustable camshaft timing solenoid Engine compartment left front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y49 - Adjustable camshaft timing solenoid Engine compartment left front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y49 - Adjustable camshaft timing solenoid Left front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y49 - Adjustable camshaft timing solenoid Left front of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Fuel Injectors Engine block (Y62y1 - M104 - shown) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Fuel Injectors Engine block (Y62y1 - M104 - shown) - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 1) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 1) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 2) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 2) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 3) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 3) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 4) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 4) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 5) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 5) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 6) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62 - Injector (cylinder 6) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y1 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y1 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y1 - Injector (cylinder 1) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y1 - Injector (cylinder 1) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y1 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y1 - Injector (cylinder 1) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y2 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y2 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y2 - Injector (cylinder 2) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y2 - Injector (cylinder 2) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y2 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y2 - Injector (cylinder 2) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y3 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y3 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y3 - Injector (cylinder 3) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y3 - Injector (cylinder 3) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y3 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y3 - Injector (cylinder 3) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y4 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y4 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y4 - Injector (cylinder 4) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y4 - Injector (cylinder 4) Side of engine left - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y4 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Y62y4 - Injector (cylinder 4) Top left of engine - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Z3/29 - Solder splice Circuit 15 (fused) In engine compartment - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Z7/35 - Solder splice (Circuit 87M) Engine compartment rear center - для Mercedes-Benz C-class (W202) 1993—2001
Где находится - Z7/35 - Solder splice (Circuit 87M) Right component compartment - для Mercedes-Benz C-class (W202) 1993—2001
Can't find your car? Check -> DiagnostData.com!
