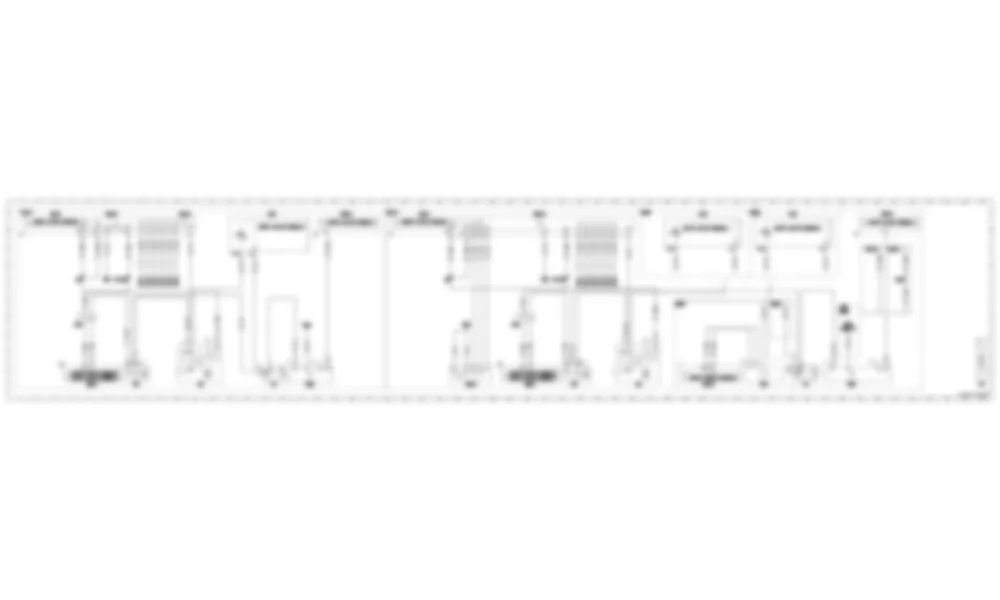

Электросхема Стартер, генератор, аккумулятор для Mercedes-Benz E-class (C207) 2010-2017
Список элементов схемы Стартер, генератор, аккумулятор для Mercedes-Benz E-class (C207) 2010-2017
| A0 | Клавиша цветового кода | 56L |
| B76/1 | Датчик конденсата топливного фильтра с ТЭНом | 27L |
| B95 | Датчик батареи | 18L 49L |
| F32 | Передний электрический блок предохранителей | 16A 40A 45A |
| F32f150 | Пирофуз 150 | 14B 38B 44B |
| F63 | Пирофуз | 44L |
| G1 | Аккумулятор бортовой электросистемы | 16L 46L |
| G2 | Генератор | 12L 37L |
| M1 | Стартер | 8L 33L |
| N2/10 | Блок управления дополнительной удерживающей системой | 40L |
| N3/9 | Блок управления CDI | 3A 24A |
| N10/1 | Передний блок управления SAM с модулем предохранителей и реле | 5L 30L |
| N10/2 | Задний блок управления SAM с модулем предохранителей и реле | 20A 51A |
| N14/3 | Выходной каскад накала | 6A 11A 31A |
| R9/1 | Свеча накаливания цилиндра 1 | 8E 33E |
| R9/2 | Свеча накаливания цилиндра 2 | 9E 34E |
| R9/3 | Свеча накаливания цилиндра 3 | 9E 34E |
| R9/4 | Свеча накаливания цилиндра 4 | 9E 34E |
| R9/5 | Свеча накаливания цилиндра 5 | 10E 35E |
| R9/6 | Свеча накаливания цилиндра 6 | 10E 35E |
| U12 | Действительно для автомобилей с левым рулем | 48F |
| U13 | Действительно для автомобилей с правым рулем | 48F |
| U240 | Действительно для всех, кроме функции ECO start / stop. | 37A 44F |
| U252 | Действительно для функции ECO start / stop | 39F 43A |
| W10 | Точка заземления переднего правого аккумулятора | 18G 48G |
| W10/7 | Точка заземления переднего левого аккумулятора | 48G |
| W11 | Точка заземления двигателя внутреннего сгорания | 6E 31E |
| W12 | Точка заземления топливного фильтра с нагревательным элементом | 27G |
| X26 | Электрический разъем жгута проводов салона и двигателя | 5G 30G |
| Z7/5z3 | Соединительная муфта цепи 87 | 7E 32E |
| Z9 | Соединительная втулка 1 | 5E 26E |
| Z138 | Датчик батареи connector sleeve | 52E |
| LIN C1 | Привод LIN | 5B 6B 26B 27B |
