Электросхемы, Распиновки разъемов, Расположение элементов системы Стартер, генератор для Mercedes-Benz S-class (W221) 2005—2013 – ENGINE 275, 273, 156 in MODEL 221 as of Model Year 09

    HomeMercedes BenzMercedes-Benz S-class (W221) 2005—2013Mercedes-Benz S-class (W221) 2005—2013 - Электрика
Электросхемы, Распиновки разъемов, Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013

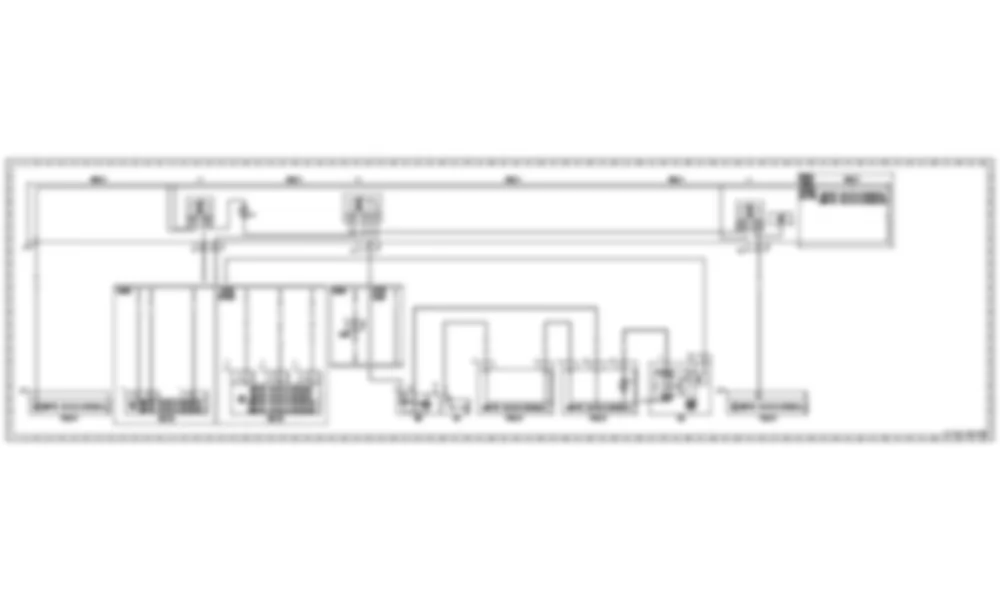

Электросхема Стартер, генератор для Mercedes-Benz S-class (W221) 2005—2013


Список элементов схемы Стартер, генератор для Mercedes-Benz S-class (W221) 2005—2013

Item Designation Coordinates
F32/3  Блок предохранителей в моторном отсеке 3L
24L
31L
F32/3f2 Предохранитель 2 25J
F32/4 Внутренний блок предварительного предохранителя 21L
G1  Аккумулятор бортовой электросистемы 19L
G2 Генератор 28L
M1  Стартер 17L
N3/10  Блок управления ME-SFI [ME] 7L
11L
N10/1 Передний блок управления SAM с модулем предохранителей и реле 4A
12A
21A
27A
35A
N10/1f21 Предохранитель 21 10B
N10/1kC Реле цепи 87, двигатель 8A
N10/1kH Реле цепи 50, стартер 14A
N10/1kJ Реле цепи 15, стартер 30A
U152  Действительно для двигателя 156 9F
15F
33A
U484 Действительно для M273 ME 5E
14E
33A
U779 Действительно для двигателя 275 9E
15E
33B
U968 Действительно для мягкого гибридного привода 33A
X26  Разъем жгута проводов салона и двигателя 14G

Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013



Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема X26 - Разъем жгута проводов салона и двигателя для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема X26 - Разъем жгута проводов салона и двигателя для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013



Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/3f2 - Предохранитель 2 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G2 - Генератор - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M1 - Стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1f21 - Предохранитель 21 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1f21 - Предохранитель 21 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1f21 - Предохранитель 21 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1f21 - Предохранитель 21 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1f21 - Предохранитель 21 - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1f21 - Предохранитель 21 - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kH - Реле цепи 50, стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kH - Реле цепи 50, стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kH - Реле цепи 50, стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kH - Реле цепи 50, стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kH - Реле цепи 50, стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kH - Реле цепи 50, стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kJ - Реле цепи 15, стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kJ - Реле цепи 15, стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kJ - Реле цепи 15, стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kJ - Реле цепи 15, стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kJ - Реле цепи 15, стартер - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kJ - Реле цепи 15, стартер - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X26 - Разъем жгута проводов салона и двигателя - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>
