Электросхема Выдвижная ступенька для Mercedes-Benz Sprinter (W906) 2014–2018
/wiring/w72162000AC.svg.webp "Электросхема Выдвижная ступенька для Mercedes-Benz Sprinter (W906) 2014–2018")
Список элементов схемы Выдвижная ступенька для Mercedes-Benz Sprinter (W906) 2014–2018
| A99/1 | Правая электрическая ступенька | 23L 49L |
| A99/1m1 | Шаговый двигатель | 24L 50L |
| A99/1s1 | Переключатель шага "Втянут" | 22L 48L |
| A99/1s2 | Шаг "Расширенный" переключатель | 22L 48L |
| A99/1s3 | Переключатель защиты от защемления | 23L 49L |
| A99/2 | Левая электрическая ступенька | 10L 35L |
| A99/2m1 | Шаговый двигатель | 10L 36L |
| A99/2s1 | Переключатель шага "Втянут" | 8L 34L |
| A99/2s2 | Шаг "Расширенный" переключатель | 9L 34L |
| A99/2s3 | Переключатель защиты от защемления | 9L 35L |
| F55/4 | Блок предохранителей 4 (9-контактный) | 2L |
| F55/4f8 | Параметризуемый специальный модуль (ПСМ) предохранитель 17 | 1K |
| F55/4f9 | Параметризуемый специальный модуль (ПСМ) предохранитель 18 | 2K |
| F55/7 | Блок предохранителей 7 (9-контактный) | 16L 29L 42L 55L |
| F55/7f7 | Правая электрическая ступенька fuse 43 | 29K 55K |
| F55/7f8 | Левая электрическая ступенька fuse 44 | 15K 41K |
| F55/7f9 | Предохранитель 45 электрической системы ступенчатого управления | 17K 42K 56K |
| H13/3 | Предупреждающий зуммер правого шага | 60L |
| H13/4 | Предупреждающий зуммер левой ступеньки | 21L 46L |
| K117/1 | Реле правой ступени 1 | 32L 58L |
| K117/2 | Реле правой ступени 2 | 27L 52L |
| K117/3 | Левое ступенчатое реле 1 | 19L 44L |
| K117/4 | Левое ступенчатое реле 2 | 13L 39L |
| N26/15 | Блок управления параметризуемым специальным модулем (PSM) | 4A 12A 20A 28A 36A 44A 52A 60A |
| U84 | Действительно для правой ступеньки раздвижной двери грузового отсека | 8A 47A |
| U85 | Действительно для левой раздвижной двери грузового отделения с электроприводом | 8A 34A |
| W71/1 | Точка заземления каркаса сиденья водителя 1 | 5E |
| W71/2 | Точка заземления каркаса сиденья водителя 2 | 10H 14H 20H 24H 28H 33H 36H 40H 45H 49H 54H 59H |
| X30/24 | Электрический разъем CAN в салоне | 5L |
| X30/39 | Электрический разъем блока управления предустановленным / параметризуемым специальным модулем (PSM) CAN-B | 7L |
| Z7/142 | Соединительная муфта цепи 30, левая ступенька | 16G |
| Z227/1 | Соединительная втулка правой ступеньки | 24E 50E |
| Z227/2 | Соединительная муфта левой ступеньки | 10E 36E |

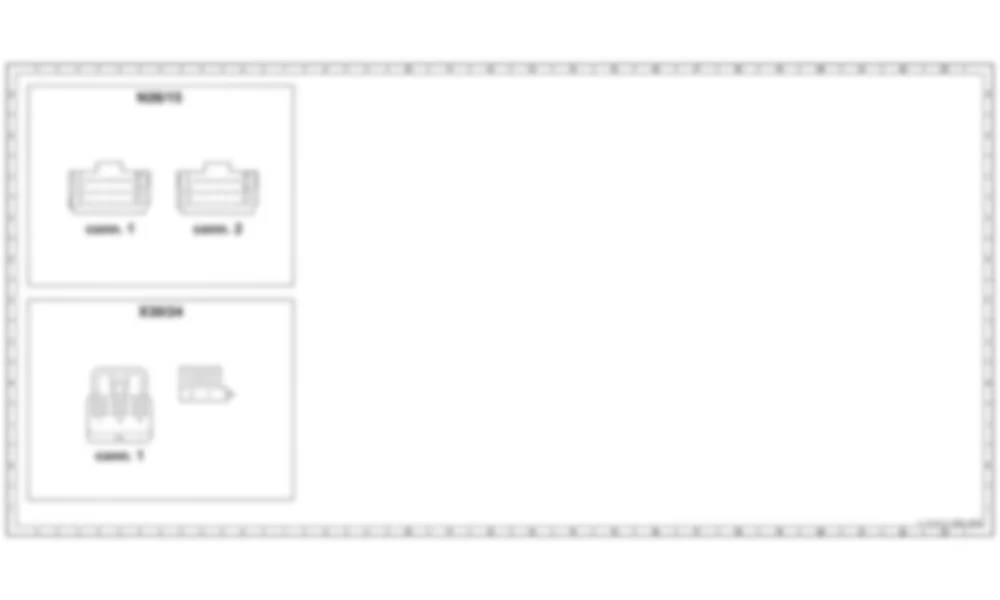

/wiring/c72162000AC.svg.webp "Распиновка разъемов схемы Выдвижная ступенька для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906DSC_7016.jpg.webp "Где находится F55/4 - Блок предохранителей 4 (9-контактный) - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906DSC_7017.jpg.webp "Где находится F55/4 - Блок предохранителей 4 (9-контактный) - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906d5415113306_z.jpg.webp "Где находится F55/4 - Блок предохранителей 4 (9-контактный) - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906DSC_7117.jpg.webp "Где находится W71/1 - Точка заземления каркаса сиденья водителя 1 - для Mercedes-Benz Sprinter (W906) 2014–2018")
/wiring/906DSC_6988.jpg.webp "Где находится W71/1 - Точка заземления каркаса сиденья водителя 1 - для Mercedes-Benz Sprinter (W906) 2014–2018")
