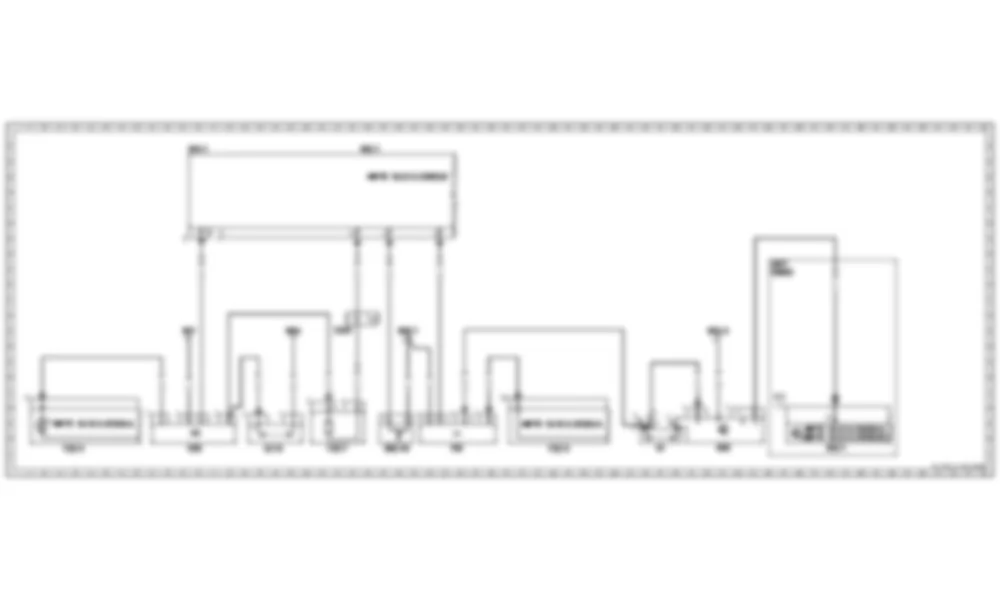

Электросхема Запуск / остановка двигателя для Mercedes-Benz S-class (W221) 2005—2013
Список элементов схемы Запуск / остановка двигателя для Mercedes-Benz S-class (W221) 2005—2013
| Item |
Designation |
Coordinates |
| B95 |
Датчик батареи |
23L |
| F25/7 |
Предохранитель резервного аккумулятора |
11L |
| F32/3 |
Блок предохранителей в моторном отсеке |
18L |
| F32/4 |
Внутренний блок предварительного предохранителя |
2L |
| F32/4f4 |
Предохранитель 4 |
1K |
| G1 |
Аккумулятор бортовой электросистемы |
21L |
| G1/13 |
Дополнительная батарея ECO start / stop |
9L |
| K98 |
Функциональное реле ECO start / stop |
6L |
| N10/1 |
Передний блок управления SAM с модулем предохранителей и реле |
6A
12A
27L |
| S62/43 |
Контактный выключатель левого капота двигателя |
13L |
| U968 |
Действительно для мягкого гибридного привода |
25E |
| U977 |
Не действует для мягкого гибридного привода |
25E |
| V19 |
Диод функции ECO start / stop |
15L |
| W10/4 |
Земля (2-я батарея) |
23G |
| W15/1 |
Земля (пространство для ног справа) |
13G |
| W17 |
Земля (правое заднее сиденье) |
6G |
| W54 |
Земля (правая задняя колесная арка) |
9G |
| X225 |
Дополнительная батарея ECO start / stop electrical connector |
11G |
Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz S-class (W221) 2005—2013
Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B95 - Датчик батареи - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B95 - Датчик батареи - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B95 - Датчик батареи - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B95 - Датчик батареи - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B95 - Датчик батареи - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B95 - Датчик батареи - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/3 - Блок предохранителей в моторном отсеке - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/4 - Внутренний блок предварительного предохранителя - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/4f4 - Предохранитель 4 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/4f4 - Предохранитель 4 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - F32/4f4 - Предохранитель 4 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W10/4 - Земля (2-я батарея) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W10/4 - Земля (2-я батарея) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W15/1 - Земля (пространство для ног справа) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W15/1 - Земля (пространство для ног справа) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W17 - Земля (правое заднее сиденье) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W17 - Земля (правое заднее сиденье) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W54 - Земля (правая задняя колесная арка) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W54 - Земля (правая задняя колесная арка) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W54 - Земля (правая задняя колесная арка) - для Mercedes-Benz S-class (W221) 2005—2013
