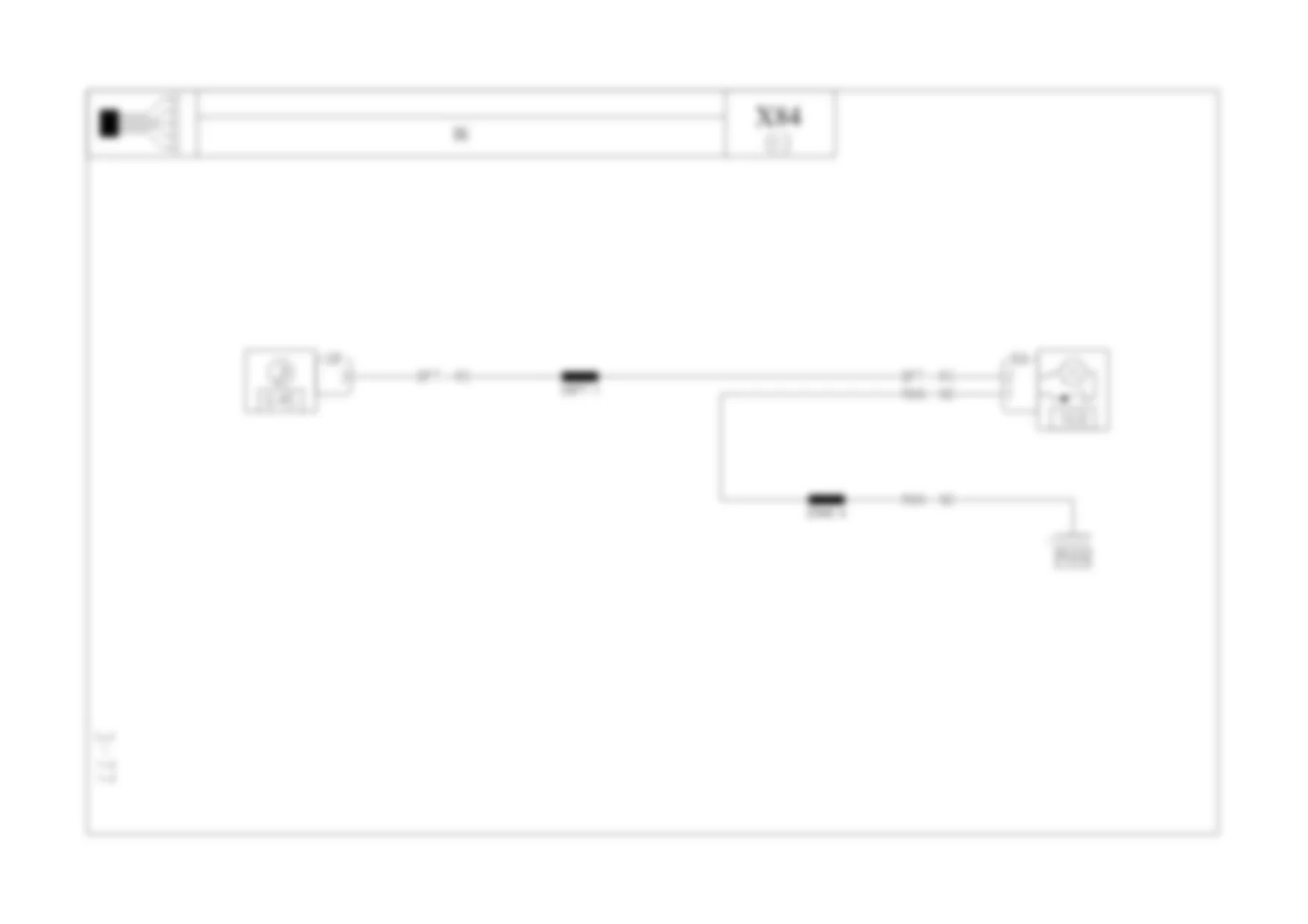

Электросхема ЛАМПА ОСВЕЩ. ОТДЕЛ. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01 ЛЕВОСТОРОННЕЕ РУЛЕВОЕ УПРАВЛЕНИЕ

    HomeRenaultRenault Megane II 2003-2009 2003-01-01Renault Megane II 2003-2009 2003-01-01 - ЛАМПА ОСВЕЩ. ОТДЕЛ. ДЛЯ МЕЛКИХ ПРЕДМ.

Электросхема ЛАМПА ОСВЕЩ. ОТДЕЛ. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01

Электросхема ЛАМПА ОСВЕЩ. ОТДЕЛ. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01 ЛЕВОСТОРОННЕЕ РУЛЕВОЕ УПРАВЛЕНИЕ

Электросхема подходит для следующей комплектации автомобиля:
- ЛЕВОСТОРОННЕЕ РУЛЕВОЕ УПРАВЛЕНИЕ

Электросхема ЛАМПА ОСВЕЩ. ОТДЕЛ. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.
Код Элемента
При нажатии переход на распиновку разъема
(при отсутствии информации, перехода не будет)		Наименовение Элемента
При нажатии переход на расположение элемента
(при отсутствии информации, перехода не будет)
168
645
MAN

Распиновки Разъемов и расположения элементов ЛАМПА ОСВЕЩ. ОТДЕЛ. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01



Распиновка разъема 168 - ЛАМПА ОСВ. ОТД. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01



Распиновка разъема 168 - ЛАМПА ОСВ. ОТД. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.


Распиновка разъема 168 - ЛАМПА ОСВ. ОТД. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01

- -
1 - 0.35 - MANЭЛЕКТРИЧЕСКАЯ "МАССА" ПРАВОЙ ПОПЕРЕЧИНЫ ПРИБОРНОЙ ПАНЕЛИ
2 - 0.35 - BPT+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ


Где находится элемент 168 - ЛАМПА ОСВ. ОТД. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01


Где находится 168 - ЛАМПА ОСВ. ОТД. ДЛЯ МЕЛКИХ ПРЕДМ. для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.


Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 2003-01-01



Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.


Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 2003-01-01

- -
21 - 0.35 - 26TСИГН. ИНФРАКРАСНОГО ДАТЧ. РУЧКИ ВОДИТ. ДВЕРИ
22 - 0.35 - 26SСИГН. ИК-ДАТЧ. В РУЧКЕ ЗАДНЕЙ ДВЕРИ СО СТ. ВОДИТ.
23 - 0.35 - 26QСИГН. ИК-ДАТЧ. В РУЧКАХ ДВЕРЕЙ СО СТ. ПАССАЖИРА
24 - 0.35 - 26AUСИГНАЛ 2 ПЕРЕДНЕЙ АНТЕННЫ АВТОМОБИЛЯ БЕЗ КЛЮЧА ЗАЖИГАНИЯ
25 - 0.35 - 26ATСИГНАЛ 1 АНТЕННЫ 1 АВТОМОБИЛЯ БЕЗ КЛЮЧА ЗАЖИГАНИЯ
26 - 0.35 - 26AYСИГНАЛ 2 ВНУТРЕННЕЙ ЦЕНТРАЛЬНОЙ АНТЕННЫ АВТОМОБИЛЯ БЕЗ КЛЮЧА ЗАЖИГАНИЯ
27 - 0.35 - 26ABСИГНАЛ В НАРУЖНОЙ АНТЕННЫ, А/М БЕЗ КЛЮЧА ЗАЖИГ., ПЕРЕДНЯЯ ДВЕРЬ СО СТОР.ВОДИТ.
28 - 0.35 - 26AGСИГНАЛ A НАРУЖНОЙ АНТЕННЫ, А/М БЕЗ КЛЮЧА ЗАЖИГ., ЗАДНЯЯ ДВЕРЬ СО СТОРОНЫ ВОДИТ.
29 - 0.35 - 26ANСИГНАЛ 2 НАРУЖНОЙ АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГ.,ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ
30 - 0.35 - 26APСИГНАЛ ЗАПИРАНИЯ ЗАМКОВ ДВЕР./ВЫКЛ.БОКОВЫХ ПАСС. ДВЕР. А/М БЕЗ КЛЮЧА ЗАЖИГ.
31 - 0.35 - 26ADСИГНАЛ 2 НАРУЖНОЙ АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГАНИЯ, ПРАВАЯ ПЕРЕДНЯЯ ДВЕРЬ
32 - 0.35 - 26ALСИГНАЛ В АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГАНИЯ, ЗАДНЯЯ ДВЕРЬ ПАССАЖИРА
33 - 0.35 - 26AKСИГНАЛ A НАРУЖНОЙ АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГ.,ЗАДНЯЯ ДВЕРЬ ПАССАЖИРА
34 - 0.35 - 26ACСИГНАЛ A НАРУЖНОЙ АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГ.,ПЕРЕДНЯЯ ДВЕРЬ ПАССАЖИРА
35 - 0.35 - 26AWСИГНАЛ 2 ВНУТРЕННЕЙ АНТЕННЫ 2 АВТОМОБИЛЯ БЕЗ КЛЮЧА ЗАЖИГАНИЯ
36 - 0.35 - 26AVСИГНАЛ 1 ВНУТРЕННЕЙ АНТЕННЫ 2 АВТОМОБИЛЯ БЕЗ КЛЮЧА ЗАЖИГАНИЯ
37 - 0.35 - 26AXСИГНАЛ 1 ВНУТРЕННЕЙ АНТЕННЫ 3 АВТОМОБИЛЯ БЕЗ КЛЮЧА ЗАЖИГАНИЯ
38 - 0.35 - 26AHСИГНАЛ В НАРУЖНОЙ АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГ.,ЗАДНЯЯ ДВЕРЬ СО СТОР.ВОД.
39 - 0.35 - 26AAСИГНАЛ A НАРУЖНОЙ АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГАНИЯ, ДВЕРЬ ВОДИТЕЛЯ
40 - 0.35 - 26AMСИГНАЛ A НАРУЖНОЙ АНТЕННЫ, АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗАЖИГАНИЯ, КРЫШКА БАГАЖНИКА


Где находится элемент 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 2003-01-01


Где находится 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.

Расположение подключения масс Заземления для Renault Megane II 2003-2009 2003-01-01

Расположение подключения масс Заземления для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.
Расположение подключения масс Заземления для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.
Расположение подключения масс Заземления для Renault Megane II 2003-2009 2003-01-01Unlock Lifetime Access for This Car.
