VW NEW BEETLE 2003 – Центральный замок в комфортном исполнении, а/м с левым расположением рулевого колеса, зеркала наружные . Электросхемы, Распиновки, Расположения элементов

Электросхемa VW NEW BEETLE 2003 - Предохранители



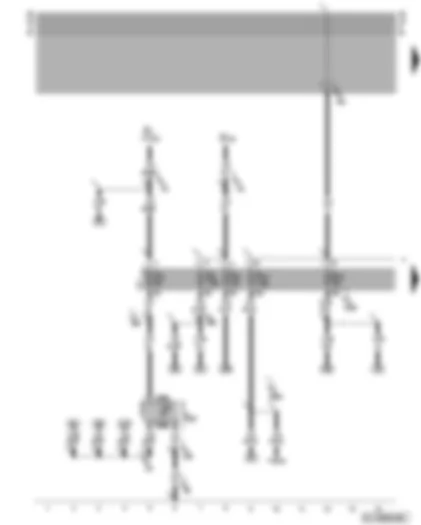

Электросхемa  VW NEW BEETLE 2003 - Предохранители
DВыключатель стартера/зажигания
E1Переключатель освещения
E20Регулятор яркости подсветки выключателей и комбинации приборов
S3Предохранители в блоке реле и предохранителей
S5Предохранители в блоке реле и предохранителей
S6Предохранители в блоке реле и предохранителей
S12Предохранители в блоке реле и предохранителей
S15Предохранители в блоке реле и предохранителей
T16Диагностический разъём, 16-контактный
T17Разъём, 17-контактный, разъём на переключателе освещения
   42 Точка соединения с массой, возле рулевой колонки
   279 Соединение с массой -5- в жгуте проводов салона
   501 Резьбовое соединение 2 (30) на блоке реле
   A2 Плюсовое соединение (15) в жгуте проводов комбинации приборов и органов управления
   A3 Плюсовое соединение (58) в жгуте проводов комбинации приборов и органов управления
   A4 Плюсовое соединение (58b) в жгуте проводов комбинации приборов и органов управления
   A20 Соединение (15a) в жгуте проводов комбинации приборов и органов управления
   A37 Соединение (58a) в жгуте проводов комбинации приборов и органов управления
   A167 Плюсовое соединение -3- (30a), в жгуте проводов комбинации приборов и органов управления
   B231 Плюсовое соединение -5- (30a) в жгуте проводов салона

Электросхемa VW NEW BEETLE 2003 - Предохранители



DВыключатель стартера/зажигания
S1Предохранители в блоке реле и предохранителей
S10Предохранители в блоке реле и предохранителей
S111Предохранитель охранной сигнализации и иммобилайзера
S144Предохранитель центрального замка/охранной сигнализации
S230Предохранитель в блоке предохранителей
S238Предохранитель в блоке предохранителей
   501 Резьбовое соединение 2 (30) на блоке реле
   503 Резьбовое соединение -2- (75х) на блоке реле
   A21 Соединение (86s) в жгуте проводов комбинации приборов и органов управления
   A32 Плюсовое соединение (30) в жгуте проводов комбинации приборов и органов управления
   A36 Соединение (75a) в жгуте проводов комбинации приборов и органов управления
   A40 Плюсовое соединение -1- (30) в жгуте проводов передней панели
   A66 Соединение (30а, центр. замок, охр. сигн./инфракрасный порт) в жгуте проводов комбинации приборов и органов управления
   A164 Плюсовое соединение -2- (30a), в жгуте проводов комбинации приборов и органов управления

Электросхемa VW NEW BEETLE 2003 - Плафоны освещения салона - подсветка косметического зеркала - датчик наружной температуры



F4Выключатель фонарей заднего хода
F147Концевой выключатель косметического зеркала со стороны водителя
G17Датчик температуры наружного воздуха
J29Запирающий диод
J226Реле блокировки стартера и фонарей заднего хода
T8ahРазъём, 8-контактный
T10afРазъём, 10-контактный
T12aРазъём, 12-контактный, в жгуте проводов потолка
WПлафон освещения салона, передний
W20Подсветка косметического зеркала со стороны водителя
Y2Цифровые часы
   128 Соединение с массой -1- в жгуте проводов освещения салона
   A168 Плюсовое соединение -4- (30a), в жгуте проводов комбинации приборов и органов управления
   B182 Соединение (фонари заднего хода) в жгуте проводов салона
   R5 Соединение -2- в жгуте проводов освещения салона
   R6 Плюсовое соединение -1- в жгуте проводов освещения салона
   R70 Соединение (сигнал скорости) в жгуте проводов освещения салона
   Y3 Плюсовое соединение (15) в жгуте проводов освещения салона/люка
*Для а/м с МКП
**Для а/м с АКП
***Только в а/м с подъёмно-сдвижным люком

Электросхемa VW NEW BEETLE 2003 - Фонари для чтения - ультразвуковые датчики - подсветка косметического зеркала



E183Выключатель системы охраны салона
F148Концевой выключатель косметического зеркала со стороны переднего пассажира
G170Ультразвуковой датчик охранной сигнализации, левый
G171Ультразвуковой датчик охранной сигнализации, правый
T8tРазъём, 8-контактный, в жгуте проводов потолка
T12aРазъём, 12-контактный, в жгуте проводов потолка
W11Фонарь для чтения, задний левый
W12Фонарь для чтения, задний правый
W14Подсветка косметического зеркала со стороны переднего пассажира
   128 Соединение с массой -1- в жгуте проводов освещения салона
   163 Соединение с массой -2- в жгуте проводов освещения салона
   A168 Плюсовое соединение -4- (30a), в жгуте проводов комбинации приборов и органов управления
   B161 Соединение (охранная сигнализация) в жгуте проводов салона
   R4 Соединение -1- в жгуте проводов освещение салона - концевые выключатели дверей
   R5 Соединение -2- в жгуте проводов освещения салона
   R33 Плюсовое соединение -3- в жгуте проводов освещения салона

Электросхемa VW NEW BEETLE 2003 - Электродвигатели регулировки положения зеркала - нагревательный элемент наружного зеркала - со стороны водителя



E15Выключатель обогрева заднего стекла
E43Регулятор положения наружных зеркал
E48Переключатель наружных зеркал
E231Клавиша обогрева наружных зеркал
J99Реле обогрева наружных зеркал
T7Разъём, 7-контактный, выключатель обогрева заднего стекла
T8Разъём, 8-контактный, чёрный, зеркало на двери водителя
T10iРазъём, 10-контактный, чёрный, коммутационный блок на левой стойке A
T10tРазъём, 10-контактный, синий, коммутационный блок на левой стойке A
T10yРазъём, 10-контактный, регулятор положения наружных зеркал
V17Электродвигатель регулировки положения зеркала со стороны водителя
V149Электродвигатель регулировки положения зеркала со стороны водителя
Z4Нагревательный элемент наружного зеркала со стороны водителя
   205 Соединение с массой в жгуте проводов двери водителя
   R27 Соединение (регулировка положения зеркал) в жгуте проводов двери водителя
   Z1 Соединение -1- в жгуте проводов регулировки положения зеркал/обогрева зеркал
*Только в а/м с отдельной цепью обогрева наружного зеркала
**Только в а/м с обогреваемым наружным зеркалом

Электросхемa VW NEW BEETLE 2003 - Электродвигатели регулировки положения зеркала - нагревательный элемент наружного зеркала - со стороны переднего пассажира



L78Подсветка регулятора положения наружных зеркал
T8gРазъём, 8-контактный, зеркало на двери переднего пассажира
T10rРазъём, 10-контактный, чёрный, коммутационный блок на правой стойке A
T10xРазъём, 10-контактный, синий, коммутационный блок на правой стойке A
T10yРазъём, 10-контактный, чёрный, слева, регулятор положения зеркал в двери водителя
V25Электродвигатель регулировки положения зеркала со стороны переднего пассажира
V150Электродвигатель регулировки положения зеркала со стороны переднего пассажира
Z5Нагревательный элемент наружного зеркала со стороны переднего пассажира
   205 Соединение с массой в жгуте проводов двери водителя
   R36 Соединение (регулировка положения зеркал) в жгуте проводов двери переднего пассажира
   R51 Соединение (58b) в жгуте проводов двери водителя
*Только в а/м с отдельной цепью обогрева наружного зеркала
**Только в а/м с обогреваемым наружным зеркалом

Электросхемa VW NEW BEETLE 2003 - Выключатель запирания дверей из салона - со стороны водителя - выключатели дистанционного отпирания крышки багажного отсека и лючка топливного бака



E150Выключатель запирания дверей из салона, со стороны водителя
E188Выключатель дистанционного отпирания крышки багажного отсека
E204Выключатель дистанционного отпирания лючка топливного бака
J393Центральный блок управления систем комфорта
L99Подсветка выключателя запирания дверей из салона
L104Подсветка выключателя дистанционного отпирания
T5hРазъём, 5-контактный, в двери водителя
T10iРазъём, 10-контактный, чёрный, коммутационный блок на левой стойке A
T10tРазъём, 10-контактный, синий, коммутационный блок на левой стойке A
T10vРазъём, 10-контактный, коричневый, коммутационный блок на левой стойке A
T23Разъём, 23-контактный, разъём A, центральный модуль
V155Электродвигатель блокировки крышки горловины топливного бака
   205 Соединение с массой в жгуте проводов двери водителя
   B133 Соединение (центральный замок откр.) в жгуте проводов салона
   B134 Соединение (центральный замок закр.) в жгуте проводов салона
   R51 Соединение (58b) в жгуте проводов двери водителя

Электросхемa VW NEW BEETLE 2003 - Привод центрального замка - предупредительный фонарь (со стороны водителя)



F220Привод центрального замка двери водителя
J29Запирающий диод
J393Центральный блок управления систем комфорта
K133Контрольная лампа блокировки центрального замка
M27Предупредительный фонарь в левой двери
T8jРазъём, 8-контактный, слева, исполнительный электродвигатель центрального замка
T10iРазъём, 10-контактный, чёрный, коммутационный блок на левой стойке A
T10vРазъём, 10-контактный, коричневый, коммутационный блок на левой стойке A
T24Разъём, 24-контактный, разъём C, центральный модуль
   205 Соединение с массой в жгуте проводов двери водителя
   A13 Соединение (концевые выключатели дверей) в жгуте проводов комбинации приборов и органов управления
   A168 Плюсовое соединение -4- (30a), в жгуте проводов комбинации приборов и органов управления
   R47 Соединение (87а) в жгуте проводов двери водителя

Электросхемa VW NEW BEETLE 2003 - Выключатель запирания дверей из салона - привод центрального замка - предупредительный фонарь в двери переднего пассажира



E198Выключатель блокировки дверей из салона, на стороне переднего пассажира
F221Привод центрального замка двери переднего пассажира
J29Запирающий диод
J393Центральный блок управления систем комфорта
L99Подсветка выключателя запирания дверей из салона
M28Предупредительный фонарь в правой двери
T5nРазъём, 5-контактный, в двери переднего пассажира
T8kРазъём, 8-контактный, справа, исполнительный электродвигатель центрального замка
T10rРазъём, 10-контактный, чёрный, коммутационный блок на правой стойке A
T10uРазъём, 10-контактный, коричневый, коммутационный блок на правой стойке A
T24Разъём, 24-контактный, разъём C, центральный модуль
   206 Соединение с массой в жгуте проводов двери переднего пассажира
   A168 Плюсовое соединение -4- (30a), в жгуте проводов комбинации приборов и органов управления
   R48 Соединение (87а) в жгуте проводов двери переднего пассажира

Электросхемa VW NEW BEETLE 2003 - Освещение багажного отсека - концевой выключатель в крышке багажного отсека - электродвигатель отпирания крышки багажного отсека



F5Выключатель освещения багажного отсека
F124Концевой выключатель в личинке замка для двери багажного отсека, охранной сигнализации, центрального замка
J393Центральный блок управления систем комфорта
T5Разъём, 5-контактный, чёрный, слева, колодка разъёмов на стойке C
T23Разъём, 23-контактный, разъём A, центральный модуль
V139Электродвигатель отпирания крышки багажного отсека
W3Плафон освещения багажного отсека
   50 Точка соединения с массой слева в багажном отсеке.
   98 Соединение с массой в жгуте проводов крышки багажного отсека
   A99 Соединение -1- (87) в жгуте проводов комбинации приборов и органов управления
   A126 Соединение (концевой выключатель в крышке багажного отсека) в жгуте проводов комбинации приборов и органов управления
   A168 Плюсовое соединение -4- (30a), в жгуте проводов комбинации приборов и органов управления
   B128 Соединение (освещение багажного отсека) в жгуте проводов салона

Электросхемa VW NEW BEETLE 2003 - Блок управления с дисплеем в комбинации приборов



J234Блок управления подушек безопасности
J285Блок управления с дисплеем в комбинации приборов
J393Центральный блок управления систем комфорта
K116Контрольная лампа крышки багажного отсека (багажный отсек открыт)
T16Диагностический разъём, 16-контактный
T23Разъём, 23-контактный, разъём A, центральный модуль
T32Разъём , 32-контактный, синий, на комбинации приборов
T32aРазъём , 32-контактный, зеленый, на комбинации приборов
T75Разъём, 75-контактный, на блоке управления подушек безопасности
   A27 Соединение (сигнал скорости) в жгуте проводов комбинации приборов и органов управления
   A76 Соединение (К-линия) в жгуте проводов комбинации приборов и органов управления
   A125 Соединение (сигнал удара) в жгуте проводов комбинации приборов и органов управления
   B128 Соединение (освещение багажного отсека) в жгуте проводов салона

Электросхемa VW NEW BEETLE 2003 - Подъёмно-сдвижной люк - концевой выключатель капота



E139Регулятор положения сдвижного люка
F266Концевой выключатель капота
J245Блок управления сдвижного люка
J393Центральный блок управления систем комфорта
T4hРазъём, 4-контактный, в жгуте проводов потолка
T6aРазъём, 6-контактный, на подъёмно-сдвижном люке
T8tРазъём, 8-контактный, в жгуте проводов потолка
T15Разъём, 15-контактный, разъём B, центральный модуль
T23Разъём, 23-контактный, разъём A, центральный модуль
   12 Точка соединения с массой в моторном отсеке слева
   81 Соединение с массой -1- в жгуте проводов комбинации приборов и органов управления
   85 Соединение с массой -1- в жгуте проводов моторного отсека
   131 Соединение с массой -2- в жгуте проводов моторного отсека
   199 Соединение с массой -3- в жгуте проводов комбинации приборов и органов управления
   B155 Соединение -2- (концевой выключатель двери) в жгуте проводов салона

Электросхемa VW NEW BEETLE 2003 - Звуковой сигнал противоугонной сигнализации - антенна центрального замка и охранной сигнализации



H8Звуковой сигнал охранной сигнализации
H12Звуковой сигнал противоугонной сигнализации
J393Центральный блок управления систем комфорта
M...Лампы указателей поворотов
R47Антенна центрального замка и охранной сигнализации
T15Разъём, 15-контактный, разъём B, центральный модуль
   12 Точка соединения с массой в моторном отсеке слева
   42 Точка соединения с массой, возле рулевой колонки
   81 Соединение с массой -1- в жгуте проводов комбинации приборов и органов управления
   135 Соединение с массой -2- в жгуте проводов комбинации приборов и органов управления
   A5 Плюсовое соединение (правый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   A6 Плюсовое соединение (левый указатель поворота) в жгуте проводов комбинации приборов и органов управления
*В зависимости от комплектации
Technical support
