VW NEW BEETLE 2003 – Система освещения для движения в дневное время без корректора фар . Электросхемы, Распиновки, Расположения элементов

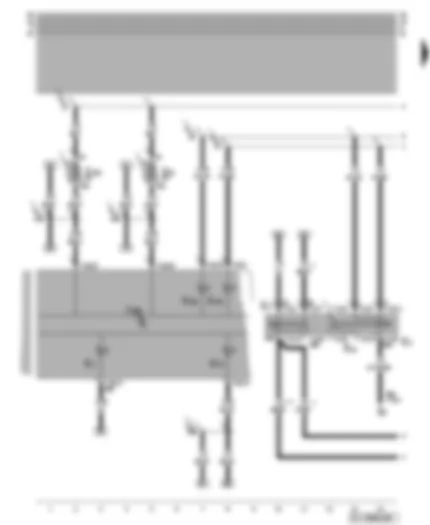

Электросхемa VW NEW BEETLE 2003 - Комбинация приборов - переключатель указателей поворота - выключатель ближнего света и светового сигнала (вкл. дальний свет) - выключатель стояночных огней



Электросхемa  VW NEW BEETLE 2003 - Комбинация приборов - переключатель указателей поворота - выключатель ближнего света и светового сигнала (вкл. дальний свет) - выключатель стояночных огней
DВыключатель стартера/зажигания
E2Переключатель указателей поворота
E3Выключатель аварийной световой сигнализации
E4Выключатель ближнего света и светового сигнала (вкл. дальний свет)
E19Выключатель стояночных огней
J285Блок управления с дисплеем в комбинации приборов
K1Контрольная лампа дальнего света
K13Контрольная лампа заднего противотуманного фонаря
K65Контрольная лампа левого указателя поворота
K94Контрольная лампа правого указателя поворота
S22Предохранители в блоке реле и предохранителей
S223Предохранитель в блоке предохранителей
T7aРазъём, 7-контактный, на выключателе аварийной световой сигнализации
T12Разъём, 12-контактный, на блоке подрулевых переключателей
T32Разъём , 32-контактный, синий, на комбинации приборов
   A3 Плюсовое соединение (58) в жгуте проводов комбинации приборов и органов управления
   A5 Плюсовое соединение (правый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   A6 Плюсовое соединение (левый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   A84 Соединение (58L) в жгуте проводов комбинации приборов и органов управления
   A85 Соединение (58R) в жгуте проводов комбинации приборов и органов управления
   A88 Соединение (задний противотуманный фонарь) в жгуте проводов комбинации приборов и органов управления
*Только для а/м с левым расположением рулевого колеса
**Только для а/м с правым расположением рулевого колеса

Электросхемa VW NEW BEETLE 2003 - Лампы спереди слева - реле ручного включения ближнего света и подачи светового сигнала (дальний свет)



JРеле ручного включения ближнего света и подачи светового сигнала (дальний свет)
L1Двухнитевая лампа левой фары/левая лампа-фара
M1Лампа переднего левого габаритного огня
M5Лампа переднего левого указателя поворота
M18Лампа бокового повторителя левого указателя поворота
S18Предохранители в блоке реле и предохранителей
S19Предохранители в блоке реле и предохранителей
S21Предохранители в блоке реле и предохранителей
T3hРазъём, 3-контактный, на переднем левом указателе поворота
T8rРазъём, 8-контактный, на левой фаре
   131 Соединение с массой -2- в жгуте проводов моторного отсека
   A6 Плюсовое соединение (левый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   B141 Плюсовое соединение -1- (56а) в жгуте проводов салона
   B142 Плюсовое соединение -2- (56а) в жгуте проводов салона
   B167 Соединение (56b) в жгуте проводов салона
*Только для а/м с левым расположением рулевого колеса
**Только для а/м с правым расположением рулевого колеса

Электросхемa VW NEW BEETLE 2003 - Лампы спереди справа - реле противотуманных фар - лампы левой и правой противотуманных фар



J5Реле противотуманных фар
L2Двухнитевая лампа правой фары/правая лампа-фара
L22Лампа левой противотуманной фары
L23Лампа правой противотуманной фары
M3Лампа переднего правого габаритного огня
M7Лампа переднего правого указателя поворота
M19Лампа бокового повторителя правого указателя поворота
S20Предохранители в блоке реле и предохранителей
T3iРазъём, 3-контактный, на переднем правом указателе поворота
T8lРазъём, 8-контактный, на правой фаре
   12 Точка соединения с массой в моторном отсеке слева
   85 Соединение с массой -1- в жгуте проводов моторного отсека
   131 Соединение с массой -2- в жгуте проводов моторного отсека
   A5 Плюсовое соединение (правый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   B167 Соединение (56b) в жгуте проводов салона
   C21 Соединение (83a) в жгуте проводов противотуманных фар
*Только для а/м с левым расположением рулевого колеса
**Только для а/м с правым расположением рулевого колеса

Электросхемa VW NEW BEETLE 2003 - Переключатель освещения - выключатель заднего противотуманного фонаря - регулятор яркости подсветки выключателей и комбинации приборов



DВыключатель стартера/зажигания
E1Переключатель освещения
E20Регулятор яркости подсветки выключателей и комбинации приборов
E23Выключатель противотуманных фар и противотуманного фонаря
L9Лампа подсветки выключателя освещения
S236Предохранитель в блоке предохранителей
T6cРазъём, 6-контактный, на регуляторе яркости подсветки/регуляторе корректора фар
T17Разъём, 17-контактный, разъём на переключателе освещения
   81 Соединение с массой -1- в жгуте проводов комбинации приборов и органов управления
   135 Соединение с массой -2- в жгуте проводов комбинации приборов и органов управления
   501 Резьбовое соединение -2- (30) на блоке реле
   A3 Плюсовое соединение (58) в жгуте проводов комбинации приборов и органов управления
   A4 Плюсовое соединение (58b) в жгуте проводов комбинации приборов и органов управления
   A32 Плюсовое соединение (30) в жгуте проводов комбинации приборов и органов управления
   A80 Соединение -1- (Х) в жгуте проводов комбинации приборов и органов управления
   B167 Соединение (56b) в жгуте проводов салона
*Только для а/м с левым расположением рулевого колеса
**Только для а/м с правым расположением рулевого колеса

Электросхемa VW NEW BEETLE 2003 - Стоп-сигналы - задний противотуманный фонарь - правый фонарь заднего хода - левый фонарь заднего хода - левый задний габаритный огонь - задний левый указатель поворота



FВыключатель стоп-сигнала
F4Выключатель фонарей заднего хода
L46Лампа левого заднего противотуманного фонаря
M6Лампа заднего левого указателя поворота
M17Лампа правого фонаря заднего хода
M21Лампа левых стоп-сигнала и заднего габаритного огня
M25Лампа верхнего стоп-сигнала
T5Разъём, 5-контактный, чёрный, слева, колодка разъёмов на стойке C
T10Разъём, 10-контактный, оранжевый, коммутационный блок, в водоотводящем коробе слева
   42 Точка соединения с массой, возле рулевой колонки
   50 Точка соединения с массой слева в багажном отсеке.
   81 Соединение с массой -1- в жгуте проводов комбинации приборов и органов управления
   98 Соединение с массой в жгуте проводов крышки багажного отсека
   238 Соединение с массой -1- в жгуте проводов салона
   A6 Плюсовое соединение (левый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   A18 Соединение (54) в жгуте проводов комбинации приборов и органов управления
   B182 Соединение (фонари заднего хода) в жгуте проводов салона
   W26 Плюсовое соединение (54) в жгуте проводов задних фонарей

Электросхемa VW NEW BEETLE 2003 - Стоп-сигнал - правый задний габаритный огонь - плафон освещения вещевого ящика - плафон освещения номерного знака - задний правый указатель поворота



M8Лампа заднего правого указателя поворота
M22Лампа правых стоп-сигнала и заднего габаритного огня
S3Предохранители в блоке реле и предохранителей
S4Предохранители в блоке реле и предохранителей
T2Разъём, 2-контактный, в багажном отсеке слева
XОсвещение номерного знака
   50 Точка соединения с массой слева в багажном отсеке.
   238 Соединение с массой -1- в жгуте проводов салона
   437 Соединение с массой в жгуте проводов подсветки номерного знака
   A3 Плюсовое соединение (58) в жгуте проводов комбинации приборов и органов управления
   A5 Плюсовое соединение (правый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   A37 Соединение (58a) в жгуте проводов комбинации приборов и органов управления
   W26 Плюсовое соединение (54) в жгуте проводов задних фонарей
   W41 Плюсовое соединение (58) в жгуте проводов подсветки номерного знака
