VW THE BEETLE 2003 – Системы комфорта . Электросхемы, Распиновки, Расположения элементов

    HomeVWVW THE BEETLEVW THE BEETLE 2003VW THE BEETLE 2003 Список всех электросхем - Русский

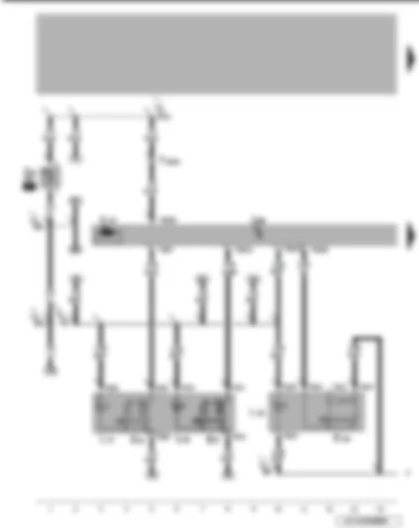

Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - выключатель переднего левого стеклоподъемника - выключатель переднего правого стеклоподъемника на двери водителя - выключатель запирания дверей из салона - со стороны водителя



Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - выключатель переднего левого стеклоподъемника - выключатель переднего правого стеклоподъемника на двери водителя - выключатель запирания дверей из салона - со стороны водителя
E40Выключатель стеклоподъёмника передней левой двери
E81Выключатель стеклоподъёмника передней правой двери, с места водителя
E150Выключатель запирания дверей из салона, со стороны водителя
J386Блок управления двери водителя
L76Лампа подсветки клавиши
L99Лампа подсветки выключателя запирания дверей из салона
T5dРазъём, 5-контактный, коричневый
T5fРазъём, 5-контактный, чёрный
T5eРазъём, 5-контактный, чёрный
T10kРазъём, 10-контактный, чёрный, на левой стойке A
T29Разъём, 29-контактный, на блоке управления двери
V147Электродвигатель стеклоподъёмника двери водителя
   267 Соединение с массой 2 в жгуте проводов двери водителя
   A32 Плюсовое соединение (30) в жгуте проводов комбинации приборов и органов управления
   A52 Плюсовое соединение 2 (30) в жгуте проводов комбинации приборов и органов управления
   B110 Соединение (30, стеклоподъемники) в жгуте проводов салона
   R51 Соединение (58b) в жгуте проводов двери водителя

Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - привод центрального замка двери водителя - контрольная лампа блокировки центрального замка со стороны водителя



Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - привод центрального замка двери водителя - контрольная лампа блокировки центрального замка со стороны водителяUnlock Lifetime Access for This Car.
F220Привод центрального замка двери водителя
J386Блок управления двери водителя
K133Контрольная лампа блокировки центрального замка
T8eРазъём, 8-контактный, на приводе центрального замка двери водителя
T29Разъем, 29-контактный
   304 Соединение с массой 3 в жгуте проводов двери водителя

Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - электродвигатели регулировки положения зеркала со стороны водителя - нагревательный элемент наружного зеркала со стороны водителя



Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - электродвигатели регулировки положения зеркала со стороны водителя - нагревательный элемент наружного зеркала со стороны водителяUnlock Lifetime Access for This Car.
F260Концевой выключатель складывания зеркала со стороны водителя
J386Блок управления двери водителя
T2Разъём, 2-контактный, на -V121-
T8Разъём, 8-контактный, на жгуте проводов двери водителя
T10kРазъём, 10-контактный, чёрный, коммутационный блок на левой стойке A
T29Разъём 29-контактный, на блоке управления двери водителя
V17Электродвигатель регулировки положения зеркала со стороны водителя
V121Электродвигатель складывания зеркала со стороны водителя
V149Электродвигатель регулировки положения зеркала со стороны водителя
Z4Нагревательный элемент наружного зеркала со стороны водителя
   44 Точка соединения с массой на левой стойке А снизу
   205 Соединение с массой в жгуте проводов двери водителя
   Z1 Соединение 1 в жгуте проводов регулировки положения и обогрева зеркал
*С 2004 модельного года
**только для а/м без электродвигателя складывания зеркала

Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - регулятор положения наружных зеркал - клавиша обогрева наружных зеркал



Электросхемa VW THE BEETLE 2003 - Блок управления двери водителя - регулятор положения наружных зеркал - клавиша обогрева наружных зеркалUnlock Lifetime Access for This Car.
DВыключатель зажигания и стартера
E43Регулятор положения наружных зеркал
E48Регулятор положения наружных зеркал
E231Клавиша включения обогрева наружных зеркал
J386Блок управления двери водителя
L78Лампа подсветки выключателя регулировки зеркал
M27Предупредительный фонарь в левой двери
T8Разъём, 8-контактный
T10Разъём, 10-контактный
T10kРазъём, 10-контактный, чёрный, коммутационный блок на левой стойке A
T10pРазъём, 10-контактный, синий, коммутационный блок на левой стойке A
T29Разъём, 29-контактный, на блоке управления двери
   267 Соединение с массой 2 в жгуте проводов двери водителя
   A2 Резьбовое соединение 2 (75х) на блоке реле
   A20 Соединение (15a) в жгуте проводов комбинации приборов и органов управления
   B229 Соединение (шина, провод High) в жгуте проводов салона
   B230 Соединение (шина, провод Low) в жгуте проводов салона
   R11 Плюсовое соединение 2 (30) в жгуте проводов двери водителя

Электросхемa VW THE BEETLE 2003 - Блок управления двери переднего пассажира - привод центрального замка двери переднего пассажира - выключатель стеклоподъемника на двери переднего пассажира - предупредительный фонарь в правой двери



Электросхемa VW THE BEETLE 2003 - Блок управления двери переднего пассажира - привод центрального замка двери переднего пассажира - выключатель стеклоподъемника на двери переднего пассажира - предупредительный фонарь в правой двериUnlock Lifetime Access for This Car.
E107Выключатель стеклоподъёмника двери переднего пассажира
F221Привод центрального замка двери переднего пассажира
J387Блок управления двери переднего пассажира
L53Лампа подсветки в выключателе стеклоподъёмника
M28Предупредительный фонарь в правой двери
T5eРазъём, 5-контактный
T8bРазъём, 8-контактный
T10lРазъём, 10-контактный, чёрный, коммутационный блок на правой стойке A
T29aРазъём, 29-контактный, на блоке управления двери
   V148 Электродвигатель стеклоподъемника двери переднего пассажира 43 - точка соединения с массой на правой стойке А снизу
   268 Соединение с массой 2 в жгуте проводов двери переднего пассажира
   303 Соединение с массой 3 в жгуте проводов двери переднего пассажира

Электросхемa VW THE BEETLE 2003 - Блок управления двери переднего пассажира - выключатель запирания дверей из салона - со стороны переднего пассажира - электродвигатели регулировки положения зеркала со стороны переднего пассажира - нагревательный элемент наружного зеркала



Электросхемa VW THE BEETLE 2003 - Блок управления двери переднего пассажира - выключатель запирания дверей из салона - со стороны переднего пассажира - электродвигатели регулировки положения зеркала со стороны переднего пассажира - нагревательный элемент наружного зеркалаUnlock Lifetime Access for This Car.
E198Выключатель блокировки дверей из салона, на стороне переднего пассажира
F261Концевой выключатель складывания зеркала со стороны переднего пассажира
J387Блок управления двери переднего пассажира
L99Лампа подсветки выключателя запирания дверей из салона
T2aРазъём, 2-контактный, на -V122-
T5cРазъём, 5-контактный
T8aРазъём, 8-контактный
T10lРазъём, 10-контактный, чёрный, коммутационный блок на правой стойке A
T29aРазъём, 29-контактный, на блоке управления двери
V25Электродвигатель регулировки положения зеркала со стороны переднего пассажира
V122Электродвигатель складывания зеркала со стороны переднего пассажира
V150Электродвигатель регулировки положения зеркала со стороны переднего пассажира
Z5Нагревательный элемент наружного зеркала со стороны переднего пассажира
   268 Соединение с массой 2 в жгуте проводов двери переднего пассажира
   Z2 Соединение 2 в жгуте проводов регулировки положения и обогрева зеркал
*с 2004 модельного года
**только для а/м без электродвигателя складывания зеркала

Электросхемa VW THE BEETLE 2003 - Передний плафон освещения салона - фонари для чтения - задний правый и левый - подсветка косметических зеркал со стороны водителя и переднего пассажира



Электросхемa VW THE BEETLE 2003 - Передний плафон освещения салона - фонари для чтения - задний правый и левый - подсветка косметических зеркал со стороны водителя и переднего пассажираUnlock Lifetime Access for This Car.
F147Концевой выключатель косметического зеркала со стороны водителя
F148Концевой выключатель косметического зеркала со стороны переднего пассажира
WПередний плафон освещения салона
W11Фонарь для чтения, задний левый
W12Фонарь для чтения, задний правый
W14Подсветка косметического зеркала со стороны переднего пассажира
W20Подсветка косметического зеркала со стороны водителя
T12Разъём, 12-контактный
T12aРазъём, 12-контактный
   128 Соединение с массой 1 в жгуте проводов освещения салона
   163 Соединение с массой 2 в жгуте проводов освещения салона
   B129 Соединение (освещение салона, 31L) в жгуте проводов салона
   R6 Плюсовое соединение 1 в жгуте проводов освещения салона
   R7 Плюсовое соединение 2 в жгуте проводов освещения салона

Электросхемa VW THE BEETLE 2003 - Выключатель отпирания крышки багажного отсека - выключатель освещения багажного отсека - центральный блок управления систем комфорта - плафон освещения багажного отсека



Электросхемa VW THE BEETLE 2003 - Выключатель отпирания крышки багажного отсека - выключатель освещения багажного отсека - центральный блок управления систем комфорта - плафон освещения багажного отсекаUnlock Lifetime Access for This Car.
DВыключатель зажигания и стартера
E165Выключатель отпирания крышки багажного отсека
F5Выключатель освещения багажного отсека
J245Блок управления сдвижного люка
J285Блок управления с дисплеем в комбинации приборов
J393Центральный блок управления систем комфорта
K116Контрольная лампа крышки багажного отсека (багажный отсек открыт)
RМагнитола
T5Разъём, 5-контактный, чёрный, коммутационный блок на левой стойке C
T5gРазъём, 5-контактный, чёрный, в двери багажного отсека, рядом с личинкой замка
T5hРазъём, 5-контактный, коричневый, в двери багажного отсека, рядом с личинкой замка
T6cРазъём 6-контактный
T8Разъём, 8-контактный, на магнитоле
T8aРазъём, 8-контактный
T12Разъём, 12-контактный, на левой стойке A, по середине
T23Разъём, 23-контактный, на J393
T32Разъём, 32-контактный, синий, на комбинации приборов
W3Плафон освещения багажного отсека
   A13 Соединение (концевые выключатели дверей) в жгуте проводов комбинации приборов и органов управления
   A21 Соединение (86s) в жгуте проводов комбинации приборов и органов управления
   A27 Соединение (сигнал скорости) в жгуте проводов передней панели
   A40 Плюсовое соединение 1 (30) в жгуте проводов комбинации приборов и органов управления
   A126 Соединение (концевой выключатель в крышке багажного отсека) в жгуте проводов комбинации приборов и органов управления
   B128 Соединение (освещение багажного отсека) в жгуте проводов салона
   B229 Соединение (шина, провод High) в жгуте проводов салона
   B230 Соединение (шина, провод Low) в жгуте проводов салона

Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - выключатель дистанционного отпирания лючка заливной горловины топливного бака - лампа подсветки выключателя дистанционного отпирания



Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - выключатель дистанционного отпирания лючка заливной горловины топливного бака - лампа подсветки выключателя дистанционного отпиранияUnlock Lifetime Access for This Car.
E204Выключатель дистанционного отпирания лючка заливной горловины топливного бака
J393Центральный блок управления систем комфорта
L104Лампа подсветки выключателя дистанционного отпирания
T5Разъём, 5-контактный, чёрный, коммутационный блок на левой стойке C
T5aРазъём, 5-контактный, коричневый, коммутационный блок на левой стойке C
T5gРазъём, 5-контактный, чёрный, в двери багажного отсека, слева, рядом с личинкой замка
T10pРазъём, 10-контактный, синий, коммутационный блок на левой стойке A
T23Разъем, 23-контактный, центрального блока управления систем комфорта
V53Электродвигатель ЦЗ в двери/крышке багажного отсека
V155Электродвигатель запирания лючка горловины топливного бака
   501 Резьбовое соединение 2 (30) на блоке реле
   A66 Соединение (30а, центр. замок, охр. сигн./инфракрасный порт) в жгуте проводов комбинации приборов и органов управления

Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - выключатель дистанционного отпирания лючка заливной горловины топливного бака - лампа подсветки выключателя дистанционного отпирания



Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - выключатель дистанционного отпирания лючка заливной горловины топливного бака - лампа подсветки выключателя дистанционного отпиранияUnlock Lifetime Access for This Car.
E188Выключатель дистанционного отпирания крышки багажного отсека
J234Блок управления подушек безопасности
J245Блок управления сдвижного люка
J285Блок управления с дисплеем в комбинации приборов
J393Центральный блок управления систем комфорта
L104Лампа подсветки выключателя дистанционного отпирания
T6cРазъём 6-контактный
T8Разъём, 8-контактный
T10kРазъём, 10-контактный, чёрный, коммутационный блок на левой стойке A
T16Диагностический разъём (OBD), 16-контактный, под передней панелью слева
T23Разъем, 23-контактный, центрального блока управления систем комфорта
T32Разъём, 32-контактный, синий, на комбинации приборов
T75Разъём, 75-контактный
   A38 Плюсовое соединение 2 (15a) в жгуте проводов комбинации приборов и органов управления
   A76 Соединение (К-линия) в жгуте проводов комбинации приборов и органов управления
   A125 Соединение (сигнал удара) в жгуте проводов комбинации приборов и органов управления
   A165 Соединение (концевой выключатель в крышке багажного отсека) в жгуте проводов комбинации приборов и органов управления
*недействит.
**только а/м с люком
***только а/м с люком и задним спойлером

Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - концевой выключатель в личинке замка для двери багажного отсека - охранной сигнализации - центрального замка



Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - концевой выключатель в личинке замка для двери багажного отсека - охранной сигнализации - центрального замкаUnlock Lifetime Access for This Car.
E20Регулятор яркости подсветки выключателей и комбинации приборов
F124Концевой выключатель в личинке замка для двери багажного отсека, охранной сигнализации, центрального замка *
J393Центральный блок управления систем комфорта
T3Разъём, 3-контактный
T5aРазъём, 5-контактный, коричневый, на левой стойке C
T5gРазъём, 5-контактный, чёрный, в двери багажного отсека, слева, рядом с личинкой замка
T5hРазъём, 5-контактный, коричневый, в двери багажного отсека, слева, рядом с личинкой замка
T23Разъём, 23-контактный, на -J393-
   42 Точка соединения с массой, возле рулевой колонки
   57 Точка соединения с массой на задней левой стойке
   81 Соединение с массой 1 в жгуте проводов комбинации приборов и органов управления
   86 Соединение с массой 1 в заднем жгуте проводов
   135 Соединение с массой 2 в жгуте проводов комбинации приборов и органов управления
   199 Соединение 3 в жгуте проводов комбинации приборов и органов управления
   287 Соединение с массой в жгуте проводов привода крышки багажного отсека
   A4 Плюсовое соединение (58b) в жгуте проводов панели приборов
*недействит.

Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - концевой выключатель охранной сигнализации - звуковой сигнал охранной сигнализации - антенна центрального замка и охранной сигнализации



Электросхемa VW THE BEETLE 2003 - Центральный блок управления систем комфорта - концевой выключатель охранной сигнализации - звуковой сигнал охранной сигнализации - антенна центрального замка и охранной сигнализацииUnlock Lifetime Access for This Car.
F120Концевой выключатель охранной сигнализации и системы защиты от грызунов
H8Звуковой сигнал охранной сигнализации
J285Блок управления с дисплеем в комбинации приборов
J393Центральный блок управления систем комфорта
M6Лампа заднего левого указателя поворота
M8Лампа заднего правого указателя поворота
R47Антенна центрального замка и охранной сигнализации
S111Предохранитель охранной сигнализации и иммобилайзера
S144Предохранитель центрального замка охранной сигнализации
T2Разъём, 2-контактный
T8Разъём, 8-контактный, на магнитоле
T15Разъем, 15-контактный, центрального блока управления систем комфорта
T32aРазъём, 32-контактный, зелёный, на комбинации приборов
   12 Точка соединения с массой в моторном отсеке слева
   119 Соединение с массой 1 в жгуте проводов фар
   120 Соединение с массой 2 в жгуте проводов фар
   A5 Плюсовое соединение (правый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   A6 Плюсовое соединение (левый указатель поворота) в жгуте проводов комбинации приборов и органов управления
   B161 Соединение (охранная сигнализация) в жгуте проводов салона


Схема мест установки предохранителей, Мексика
1 -  Предохранители в блоке предохранителей возле АКБ
q   Предохранители: S162, S163, S164, S176, S177, S178, S179, S180
q   Место установки ⇒ стр. 801/2
q   Расположение предохранителей ⇒ стр. 801/3
2 -  Предохранители

Beetle Месторасположение №  801 / 2

Предохранители в блоке предохранителей возле АКБ
VW THE BEETLE 2003 Схема мест установки предохранителей, МексикаUnlock Lifetime Access for This Car.
Предохранители -S162-, -S163-, -S164-, -S176-, -S177-, -S178-, -S179-, -S180- и 3-контактный разъём на блоке предохранителей возле АКБ
Цветовая маркировка предохранителей
30 A - зелёный
25 A - белый
20 A - жёлтый
15 A - синий
10 A - красный
7,5 A - коричневый
5 A - бежевый
3 A - сиреневый



VW THE BEETLE 2003 Расположение предохранителей в блоке предохранителей возле АКБ

Расположение предохранителей в блоке предохранителей возле АКБ
№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
1 - S162 - предохранитель 1 (30) в блоке предохранителей возле АКБ 50A - V101 - электродвигатель насоса вторичного воздуха, только а/м с насосом вторичного воздуха
J359 - реле малой мощности нагрева, только а/м с дизельными двигателями и МКП
J360 - реле большой мощности нагрева, только а/м с дизельными двигателями и МКП		 30
2 - S163 - предохранитель 2 (30) в блоке предохранителей возле АКБ 50A - J17 - реле топливного насоса (17/30)
J370 - блок управления свечей накаливания, только а/м с дизельными двигателями		 30
3 - S164 - предохранитель 3 (30) в блоке предохранителей возле АКБ 40A - J293 - блок управления вентилятора радиатора C1781, (T4e/1)
V7 - вентилятор радиатора		 30
4 - S176 - предохранитель 4 (30) в блоке предохранителей возле АКБ 110A - J59 - реле разгрузки контакта X (7/30) 30a
5 - S177 - предохранитель 5 (30) в блоке предохранителей возле АКБ 110 A
150 A		 - C - генератор (90A)
C - генератор (GEN) (120A)		 30
30
6 - S178 - предохранитель 6 (30) в блоке предохранителей возле АКБ 30A - J104 - блок управления ABS, (T47a/1) 30
7 - S179 - предохранитель 7 (30) в блоке предохранителей возле АКБ 30A - J104 - блок управления ABS, (T47a/32) 30
8 - S180 - предохранитель 8 (30) в блоке предохранителей возле АКБ 30A - F18 - термовыключатель вентилятора радиатора
J293 - блок управления вентилятора радиатора C1781, (T4e/3)		 30
9 - T3 - разъём, 3-контактный, на блоке предохранителей возле АКБ - - От блока управления ABS -J104- (T47a/1) до T3/1 (S178)
От блока управления ABS -J104- (T47a/32) до T3/2 (S179)
От блока управления вентилятора радиатора -J293- (T4a/3) до T3/3 (S180)		 30



VW THE BEETLE 2003 Предохранители, над блоком реле, с июня 2002 года

Предохранители, над блоком реле, с июня 2002 года
VW THE BEETLE 2003 Предохранители, над блоком реле, с июня 2002 годаUnlock Lifetime Access for This Car.
A -  Термопредохранитель стеклоподъемников (30A) -S43-
B -  Предохранитель вакуумного насоса тормозной системы -S283-
q   только а/м с МКП, до конца 2003 модельного года
C -  Предохранитель электродвигателя заднего спойлера (30A) -S329-
q   Только для а/м с двигателями 1,8 л; 2003, 2004 и 2005 модельные года


Предохранители в дополнительном блоке реле с 13 гнёздами, с июня 2002 года
VW THE BEETLE 2003 Предохранители в дополнительном блоке реле с 13 гнёздами, с июня 2002 годаUnlock Lifetime Access for This Car.
F -  не используется
G -  не используется
H -  Предохранитель охранной сигнализации и иммобилайзера (15A) -S111-
q   до конца 2003 модельного года
H -  Предохранитель Telematik (15A) -S338-
q   с 2004 модельного года
J -  Предохранитель центрального замка охранной сигнализации (15A) -S144-
q   до конца 2003 модельного года
J -  Предохранитель вакуумного насоса тормозной системы (20A) -S283-
q   только для а/м с АКП
q   с 2004 модельного года
J -  Предохранитель Mechatronik КП DSG (20A) -S337-
q   Только а/м с двигателями 1,9 л BEW
q   Только для а/м с КП DSG 02E
q   с 2004 модельного года


A -

Beetle Месторасположение №  801 / 7



VW THE BEETLE 2003 Предохранители в дополнительном блоке реле с 13 гнёздами, с июля 2005 года

F -  не используется
G -  не используется
H -  Предохранитель охранной сигнализации и иммобилайзера (15A) -S111-
H -  Предохранитель Telematik (15A) -S338-
J -  Предохранитель центрального замка охранной сигнализации (15A) -S144-
J -  Предохранитель вакуумного насоса тормозной системы (20A) -S283-
q   только для а/м с АКП
q   с 2004 модельного года
J -  Предохранитель Mechatronik КП DSG (20A) -S337-
q   Только а/м с двигателями 1,9 л BEW
q   Только для а/м с КП DSG 02E


Цветовая маркировка предохранителей
VW THE BEETLE 2003 Предохранители в дополнительном блоке реле с 13 гнёздами, с июля 2005 годаUnlock Lifetime Access for This Car.
30 A - зелёный
25 A - белый
20 A - жёлтый
15 A - синий
10 A - красный
7,5 A - коричневый
5 A - бежевый
3 A - сиреневый
К обозначению предохранителей S23 - S44 на схемах добавлена цифра 2.
Пример: предохранитель S28 в блоке предохранителей обозначен на схемах как S228.



VW THE BEETLE 2003 Предохранители в блоке предохранителей в левой части передней панели, с июня 2002 года

Предохранители в блоке предохранителей в левой части передней панели, с июня 2002 года
№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
1 - S1 - предохранитель в блоке реле и предохранителей 10A - J99 - реле обогрева наружных зеркал, только а/м с механическими стеклоподъёмниками
J131 - блок управления подогрева сиденья водителя, (T6/5)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/5)
W6 - плафон освещения вещевого ящика
Z20/ Z21 - нагревательные резисторы левого и правого жиклеров стеклоомывателя		 X
2 - S2 - предохранитель в блоке реле и предохранителей 10A - J1 - реле указателей поворота, (T7/6) X
3 - S3 - предохранитель в блоке реле и предохранителей 5A - E1- переключатель освещения
E20 - регулятор яркости подсветки выключателей и комбинации приборов
J5 - реле противотуманных фар (4/86)		 58
4 - S4 - предохранитель в блоке реле и предохранителей 5A - X - подсветка номерного знака 58
5 - S5 - предохранитель в блоке реле и предохранителей 7.5 A - E159 - переключатель приточная вентиляция/рециркуляция (T8b/5)
E184 - выключатель вентилятора приточного воздуха и вентилятора рециркуляции
E227 - клавиша установки (SET) (T10s/6), только а/м с круиз-контролем
E231 - клавиша обогрева наружных зеркал
F36 - выключатель педали сцепления, (T3), только а/м с МКП
F47 - выключатель педали тормоза
G65 - датчик высокого давления, (T3/3), только а/м с двигателями AWV/AWP и климатической установкой
J89 - переключающее реле системы освещения для движения в дневное время (8/86)
J293 - блок управления вентилятора радиатора (T14/9)
T16 - диагностический разъём, 16-контактный (T16/1)
V48 - исполнительный электродвигатель корректора левой фары, только а/м с ксеноновыми фарами
V49 - исполнительный электродвигатель корректора правой фары, только а/м с ксеноновыми фарами		 15



Beetle Месторасположение №  801 / 11

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
15 - S15 - предохранитель в блоке реле и предохранителей 5A - G85 - датчик угла поворота рулевого колеса (T6k/4), только а/м с ASR/ESP
J217 - блок управления АКП, (T68/45), только а/м с АКП 01M
J285 - блок управления в комбинации приборов (T32/23)		 30
16 - S16 - предохранитель в блоке реле и предохранителей 10A - J293 - блок управления вентилятора радиатора C1781, (T14/4), только а/м с климатической установкой 30
17 - S17 - предохранитель в блоке реле и предохранителей - - не используется 30
18 - S18 - предохранитель в блоке реле и предохранителей 10A - J5 - реле противотуманных фар
J285 - блок управления в комбинации приборов (T32/17)
J607 - реле дальнего света и переключения ближнего света правой фары, только а/м с ксеноновыми фарами
M32 - лампа правой фары дальнего света		 56a
19 - S19 - предохранитель в блоке реле и предохранителей 10A - J606 - реле дальнего света и переключения ближнего света левой фары, только а/м с ксеноновыми фарами
M30 - лампа левой фары дальнего света		 56a
20 - S20 - предохранитель в блоке реле и предохранителей 10A - J607 - реле дальнего света и переключения ближнего света правой фары, только а/м с ксеноновыми фарами
M31 - лампа ближнего света правой фары		 56b
21 - S21 - предохранитель в блоке реле и предохранителей 10A - J606 - реле дальнего света и переключения ближнего света левой фары, только а/м с ксеноновыми фарами
M29 - лампа ближнего света левой фары		 56b
22 - S22 - предохранитель в блоке реле и предохранителей 5A - J285 - блок управления в комбинации приборов (T32/26)
M22 - лампа правых стоп-сигнала и габаритного огня
M36 - лампа указателя поворота и переднего правого бокового габаритного фонаря
M38 - лампа заднего правого бокового габаритного фонаря		 58r



Beetle Месторасположение №  801 / 13

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
31 - S31 - предохранитель в блоке предохранителей 20A - F125 - многофункциональный переключатель, (T8/7), только для а/м с АКП 01M
J217 - блок управления АКП, (T68/23)
J539 - блок управления усилителя тормозов (T6j/3), только а/м с двигателями AWV		 15
32 - S32 - предохранитель в блоке предохранителей 10A - N30/ N31/ N32/ N33 - форсунки, кроме а/м с дизельными двигателями 87
32 - S32 - предохранитель в блоке предохранителей, только для а/м с дизельными двигателями 15A - J248 - блок управления системы впрыска дизельного двигателя, (T121/2)
N146 - регулятор цикловой подачи ТНВД		 87
33 - S33 - предохранитель в блоке предохранителей 20A - не используется 30
34 - S34 - предохранитель в блоке предохранителей 10A - J52 - реле свечей накаливания, только а/м с двигателями ALH
N18 - клапан рециркуляции ОГ, только а/м с двигателями ALH и BEW
N75 - электромагнитный клапан ограничения давления наддува, только а/м с двигателями ALH и BEW
N108 - клапан регулирования момента впрыска, только а/м с двигателями ALH
N239 - переключающий клапан воздушной заслонки, только а/м с двигателями ALH
N205 - клапан 1 регулятора фаз газораспределения впускных клапанов, только а/м с двигателями ALH и BEW
N249 - перепускной клапан турбонагнетателя, только а/м с двигателями ALH и BEW		 87
35 - S35 - предохранитель в блоке предохранителей 30A - U19 - розетка 12 В 3 (в багажном отсеке) 30
36 - S36 - предохранитель в блоке предохранителей 15A - E23 - выключатель противотуманных фар и противотуманного фонаря (T17/2) X



Beetle Месторасположение №  801 / 15

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями AVH/AZG и AWV/AWP 10A - G39 - лямбда-зонд
G70 - расходомер воздуха
G108 - лямбда-зонд 2, только а/м с двигателями AWV/AWP
G130 - лямбда-зонд после катализатора
J299 - реле насоса вторичного воздуха, (T3/4)
N80 - электромагнитный клапан 1 абсорбера (управляется модулированным сигналом)
N112 - клапан управления подачей вторичного воздуха, только а/м с двигателями AWV/AWP
V144 - диагностический насос топливной системы		 87
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями ALH и BEW 10A - F36 - выключатель педали сцепления
F47 - выключатель педали тормоза
J359 - реле малой мощности нагрева, только а/м с МКП
J360 - реле большой мощности нагрева, только а/м с МКП
N79 - нагревательный резистор системы вентиляции картера двигателя		 87
44 - S44 - предохранитель в блоке предохранителей 15A - J131 - блок управления подогрева сиденья водителя, (T6/4)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/4)		 30



VW THE BEETLE 2003 Предохранители в блоке предохранителей в левой части передней панели, с июля 2005 года

Предохранители в блоке предохранителей в левой части передней панели, с июля 2005 года
№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
1 - S1 - предохранитель в блоке реле и предохранителей 10A - J99 - реле обогрева наружных зеркал
J131 - блок управления подогрева сиденья водителя, (T6/5)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/5)
W6 - плафон освещения вещевого ящика
Z20/ Z21 - нагревательные резисторы левого и правого жиклеров стеклоомывателя		 X
2 - S2 - предохранитель в блоке реле и предохранителей 10A - E3 - выключатель аварийной световой сигнализации, (T8d/7)
M5/ M7 - лампа переднего левого/правого указателя поворота
M6/ M8 - лампа заднего левого/правого указателя поворота		 X
3 - S3 - предохранитель в блоке реле и предохранителей 5A - E1- переключатель освещения
E20 - регулятор яркости подсветки выключателей и комбинации приборов (T3k/2)
J5 - реле противотуманных фар (4/86)		 58
4 - S4 - предохранитель в блоке реле и предохранителей 5A - X - подсветка номерного знака 58



VW THE BEETLE 2003 Предохранители в блоке предохранителей в левой части передней панели, с июля 2005 года

Beetle Месторасположение №  801 / 18

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
7 - S7 - предохранитель в блоке реле и предохранителей 10A - F4 - выключатель фонарей заднего хода
F125 - многофункциональный переключатель (T10t/10), только для а/м с Tiptronic 09G
F189 - переключатель Tiptronic, (T8s/7), только для а/м с Tiptronic 09G
G22 - спидометр, (T14/2)
J226 - реле блокировки стартера и фонарей заднего хода (T9/5)
K142 - контрольная лампа положений P/N селектора
M16 / M17 - лампа левого/правого фонаря заднего хода
T16 - диагностический разъём, 16-контактный (T16/1)		 15
8 - S8 - предохранитель в блоке реле и предохранителей - - не используется 15
9 - S9 - предохранитель в блоке реле и предохранителей 5A - E256 - клавиша отключения ASR и ESP, (T6j/6)
J104 - блок управления ABS, (T47a/4)
G85 - датчик угла поворота рулевого колеса (T6k/5), только а/м с ASR/ESP		 15
10 - S10 - предохранитель в блоке реле и предохранителей 10A - J285 - блок управления в комбинации приборов, (T32/30)
J393 - центральный блок управления систем комфорта (T23/17), только а/м с электростеклоподъёмниками, с декабря 2002 года
R - магнитола (T8g/4)
Y2 - цифровые часы		 86s
11 - S11 - предохранитель в блоке реле и предохранителей 5A - J285 - блок управления в комбинации приборов (T32/1)
N110 - электромагнит блокировки селектора		 15
12 - S12 - предохранитель в блоке реле и предохранителей 7.5A - T16 - диагностический разъём, 16-контактный (T16/16), с июля 2008 года 30
13 - S13 - предохранитель в блоке реле и предохранителей 10A - F - выключатель стоп-сигнала (T4y/1) 30



Beetle Месторасположение №  801 / 20

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
20 - S20 - предохранитель в блоке реле и предохранителей 15A - J607 - реле дальнего света и переключения ближнего света правой фары, только а/м с ксеноновыми фарами
M31 - лампа правой фары ближнего света, (T12b/9)		 56b
21 - S21 - предохранитель в блоке реле и предохранителей 15A - J606 - реле дальнего света и переключения ближнего света левой фары, только а/м с ксеноновыми фарами
M29 - лампа левой фары ближнего света, (T12a/9)		 56b
22 - S22 - предохранитель в блоке реле и предохранителей 5A - J285 - блок управления в комбинации приборов (T32/26)
M3 - лампа переднего правого габаритного огня, (T12b/8)
M22 - лампа правых стоп-сигнала и габаритного огня, (T3b/1)
M34 - лампа переднего правого бокового габаритного фонаря
M36 - лампа указателя поворота и переднего правого бокового габаритного фонаря
M38 - лампа заднего правого бокового габаритного фонаря		 58r
23 - S23 - предохранитель в блоке предохранителей 5A - J285 - блок управления в комбинации приборов (T32/27)
M1 - лампа переднего левого габаритного огня, (T12a/8)
M21 - лампа левых стоп-сигнала и габаритного огня, (T3a/1)
M33 - лампа переднего левого бокового габаритного фонаря
M35 - лампа указателя поворота и переднего левого бокового габаритного фонаря
M37 - лампа заднего левого бокового габаритного фонаря		 58l
24 - S24 - предохранитель в блоке предохранителей 20A - E22 - переключатель стеклоочистителей с прерывистым режимом работы (T8c/8)
J31 - реле прерывистого режима работы стеклоомывателя/стеклоочистителя, (T18a/13)		 X
25 - S25 - предохранитель в блоке предохранителей 25A - E9 - переключатель приточного вентилятора (T6p/2) X
26 - S26 - предохранитель в блоке предохранителей 25A - E15 - выключатель обогрева заднего стекла, (T6f/5)
Z1 - нагревательный элемент заднего стекла		 X



Beetle Месторасположение №  801 / 22

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
32 - S32 - предохранитель в блоке предохранителей, только для а/м с дизельными двигателями 15A - J248 - блок управления системы впрыска дизельного двигателя, (T121/2)
N146 - регулятор цикловой подачи ТНВД		 87
33 - S33 - предохранитель в блоке предохранителей 20A - не используется 30
34 - S34 - предохранитель в блоке предохранителей 10A - J52 - реле свечей накаливания, только а/м с двигателями ALH и BEW
N18 - клапан рециркуляции ОГ, только а/м с двигателями ALH и BEW
N75 - электромагнитный клапан ограничения давления наддува
N108 - клапан регулирования момента впрыска, только а/м с двигателями ALH и BEW
N239 - переключающий клапан воздушной заслонки, только а/м с двигателями ALH и BEW
N205 - клапан 1 регулятора фаз газораспределения впускных клапанов, только а/м с двигателями ALH и BEW
N249 - перепускной клапан турбонагнетателя, только а/м с двигателями ALH и BEW		 87
35 - S35 - предохранитель в блоке предохранителей 30A - U19 - розетка 12 В 3 (в багажном отсеке) 30
36 - S36 - предохранитель в блоке предохранителей 15A - E23 - выключатель противотуманных фар и противотуманного фонаря (T17/2) X
37 - S37 - предохранитель в блоке предохранителей 20A - J220 - блок управления Motronik, (T121/62), только а/м с двигателями BPS
J248 - блок управления системы впрыска дизельного двигателя, (T121/88), только а/м с двигателями ALH и BEW
J271 - реле электропитания Motronic, (T9/2) только а/м с двигателями BPS, (2/30) только а/м с двигателями CBPA
J393 - центральный блок управления систем комфорта (T23/17), только а/м с электростеклоподъёмниками
J623 - блок управления двигателя, (T80/15), только а/м с двигателями CBPA
S283 - предохранитель вакуумного насоса тормозной системы		 30



Beetle Месторасположение №  801 / 24

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями BPS и BPR 10A - G39 - лямбда-зонд, (T6w/4)
G70 - расходомер воздуха / G42 - датчик температуры воздуха на впуске (T5j/2)
G130 - лямбда-зонд после катализатора, (T4ao/1)
G465 - лямбда-зонд катализатора ряда цилиндров 1, центральный, (T4v/1), только а/м с двигателями BPR
J299 - реле насоса вторичного воздуха, (1/30)
N80 - электромагнитный клапан 1 абсорбера (управляется модулированным сигналом), (T2/1)
N112 - клапан управления подачей вторичного воздуха
V144 - диагностический насос топливной системы, (T3d/3)		 87
43 - S43 - предохранитель в блоке предохранителей 10A - G39 - лямбда-зонд, (T4s/1), только а/м с двигателями CBPA
G39 - лямбда-зонд, (T6/1), только а/м с двигателями BEJ
G39 - лямбда-зонд, (T4c/1), только а/м с двигателями BHP
G130 - лямбда-зонд после катализатора, (T4ao/1), только а/м с двигателями CBPA
G130 - лямбда-зонд после катализатора, (T4/1), только а/м с двигателями BEJ
G130 - лямбда-зонд после катализатора, (T4/d1), только а/м с двигателями BHP
N80 - электромагнитный клапан 1 абсорбера (управляется модулированным сигналом), (T2/1), только а/м с двигателями BEJ, BHP, CBPA		 87



Beetle Месторасположение №  801 / 25

№   Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями BEW 10A - F36 - выключатель педали сцепления (T4m/3)
F47 - выключатель педали тормоза (T4y/2)
G39 - лямбда-зонд, (T6w/4)
J359 - реле малой мощности нагрева (4/86)
J360 - реле большой мощности нагрева (3/86)
N79 - нагревательный резистор системы вентиляции картера двигателя, (T2/1)		 87
44 - S44 - предохранитель в блоке предохранителей 15A - J131 - блок управления подогрева сиденья водителя, (T6/4)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/4)		 30


Can't find your car? Check -> DiagnostData.com!
