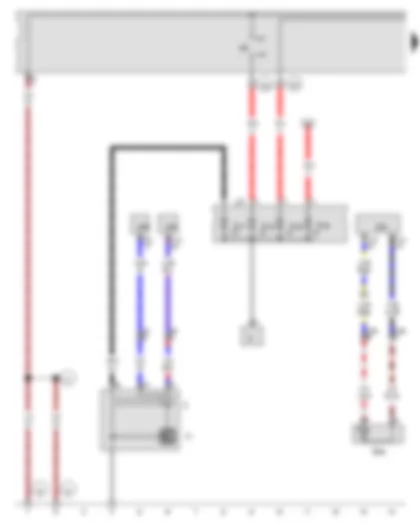

Электросхемa VW NEW BEETLE 2008 - Генератор - Регулятор напряжения - Реле разгрузки контакта X - Предохранитель 2 (30) в блоке предохранителей возле АКБ - Предохранитель 4 (30) в блоке предохранителей возле АКБ - Предохранитель 5 (30) в блоке предохранителей возле АКБ
| A | АКБ |
| C | Генератор |
| C1 | Регулятор напряжения |
| G263 | Датчик температуры воздуха на выходе испарителя |
| |
| J220 | Блок управления Motronic |
| J285 | Блок управления комбинации приборов |
| S163 | Предохранитель 2 (30) в блоке предохранителей возле АКБ |
| S164 | Предохранитель 3 (30) в блоке предохранителей возле АКБ |
| S176 | Предохранитель 4 (30) в блоке предохранителей возле АКБ |
| S177 | Предохранитель 5 (30) в блоке предохранителей возле АКБ |
| T4 | Разъём 4-контактный |
| T10j | Разъём, 10-контактный |
| T32 | Разъём, 32-контактный |
| T121 | Разъём, 121-контактный |
| 42 | Точка соединения с массой возле рулевой колонки |
| 49 | Точка соединения с массой возле ... |
| 81 | Соединение с массой 1 в жгуте проводов комбинации приборов и органов управления |
| 500 | Резьбовое соединение 1 (30) на блоке реле |
| 502 | Резьбовое соединение 1 (30а) на блоке реле |
Электросхемa VW NEW BEETLE 2008 - Переключатель приточного вентилятора - Выключатель климатической установки - Переключатель приточная вентиляция/рециркуляция - Контрольная лампа климатической установки - Контрольная лампа режимов подачи приточного воздуха и рециркуляции - Лампа подсветки регулятора подачи приточного воздуха - Балластное сопротивление приточного вентилятора с предохранителем защиты от перегрева - Исполнительный электродвигатель заслонок приточной вентиляции и рециркуляции воздуха
| D | Выключатель зажигания и стартера |
| E1 | Переключатель освещения |
| E9 | Переключатель приточного вентилятора |
| E20 | Регулятор яркости подсветки выключателей и комбинации приборов |
| E30 | Выключатель климатической установки |
| E159 | Переключатель приточная вентиляция/рециркуляция |
| J220 | Блок управления Motronic |
| J234 | Блок управления подушек безопасности |
| K84 | Контрольная лампа климатической установки |
| K114 | Контрольная лампа режимов подачи приточного воздуха и рециркуляции |
| L16 | Лампа подсветки регулятора подачи приточного воздуха |
| N24 | Балластное сопротивление приточного вентилятора с предохранителем защиты от перегрева |
| |
| |
| T3k | Разъём, 3-контактный |
| T4i | Разъём 4-контактный |
| T6p | Разъём 6-контактный |
| T8 | Разъём, 8-контактный |
| T8n | Разъём, 8-контактный |
| T10j | Разъём, 10-контактный |
| T17 | Разъем, 17-контактный |
| T50 | Разъём, 50-контактный |
| T121 | Разъём, 121-контактный |
| V2 | Приточный вентилятор |
| V154 | Исполнительный электродвигатель заслонок приточной вентиляции и рециркуляции воздуха |
| 43 | Точка соединения с массой на правой стойке А снизу |
| 97 | Соединение с массой 1 в жгуте проводов климатической установки |
| 503 | Резьбовое соединение (75х) на блоке реле |
| A2 | Плюсовое соединение (15) в жгуте проводов комбинации приборов и органов управления |
| A4 | Плюсовое соединение (58b) в жгуте проводов комбинации приборов и органов управления |
| A20 | Плюсовое соединение (15a) в жгуте проводов комбинации приборов и органов управления |
| L45 | Соединение в жгуте проводов управления климатической установки |
| L66 | Соединение в жгуте проводов вентилятора отопителя |
Электросхемa VW NEW BEETLE 2008 - Датчик высокого давления - Реле топливного насоса - Регулировочный клапан компрессора климатической установки - Насос подачи присадки для работы сажевого фильтра
| G65 | Датчик высокого давления |
| |
| J220 | Блок управления Motronic |
| N280 | Регулировочный клапан компрессора климатической установки |
| |
| |
| T3c | Разъём, 3-контактный |
| T4 | Разъём 4-контактный |
| T4b | Разъём 4-контактный |
| T14 | Разъём, 14-контактный |
| T121 | Разъём, 121-контактный |
| V135 | Насос подачи присадки для работы сажевого фильтра |
| 193 | Соединение с массой 1 в жгуте проводов вентиляторов радиатора |
| 504 | Резьбовое соединение 1 (87) на блоке реле |
| 642 | Точка соединения с массой для электронно управляемого вентилятора |
| A99 | Соединение 1 (87) в жгуте проводов комбинации приборов и органов управления |
VW NEW BEETLE 2008 Схема мест установки реле, Мексика
| | |
| 1 - | Реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле |
| 2 - | Реле в защитном корпусе |
| q | Защитный корпус для реле, бачок для тормозной жидкости слева, в моторном отсеке |
| q | Расположение реле, с 2003 модельного года до 2005 модельного года ⇒ стр. 802/6 |
| q | Расположение реле, с 2006 модельного года |
| Beetle | Месторасположение | № 802 / 2 | | | Расположение реле в блоке реле |
| 1 - | Реле двухтонового звукового сигнала -J4- (53) | | 2 - | Реле разгрузки контакта X -J59- (100), (213) | | 4 - | Реле топливного насоса -J17- (409) | | q | а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU | | q | а/м с двигателями 2,0 л, AVH, AZG, BEV, BHP, CBPA | | q | а/м с двигателями 2,5 л, BPR, BPS | | 5 - | Реле прерывистого режима работы стеклоомывателя/стеклоочистителя -J31- (377), (192), (389) | Примечание: | в скобках после наименования узла приведён указанный на корпусе номер. |
VW NEW BEETLE 2008 Расположение реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле | Расположение реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле |
| 1 - | Реле блокировки стартера, датчик педали сцепления -J434- (449) |
| q | Только а/м с двигателями 2,5 л BPS (ULEV) |
| 4 - | Реле противотуманных фар -J5- (53) |
| q | только для а/м с противотуманными фарами |
| 4 - | Реле блокировки стартера -J207- (465) |
| q | Только а/м с двигателями 2,5 л BPR (SULEV) |
| 5 - | Реле топливного насоса -J17- (53) |
| q | Только а/м с двигателями 1,9 л BEW, с июля 2005 года (2006 модельный год) |
Примечание:
| в скобках после наименования узла приведён указанный на корпусе номер. |
VW NEW BEETLE 2008 Расположение реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле
| 8 - | Реле обогрева наружных зеркал -J99- (53) | | 9 - | | Beetle | Месторасположение | № 802 / 5 | |
| Реле вентилятора радиатора (скорость 3) -J135- (100) | | q | а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU | | 10 - | Реле топливного насоса -J17- (53) | | q | а/м с двигателями 1,9 л BEW, с 2004 модельного года до 2005 модельного года | | 10 - | Реле насоса вторичного воздуха -J299- (100) | | q | а/м с двигателями 2,5 л, BPR, BPS | | 10 - | Реле малой мощности нагрева -J359- (100) | | q | а/м с двигателями 1,9 л BEW, с июня 2003 года до декабря 2006 года | Примечание: | в скобках после наименования узла приведён указанный на корпусе номер. |
| Реле блокировки стартера -J207- (176) | | q | только а/м с 6-ступенчатой АКП с функцией Tiptronic, 09G | | Beetle | Месторасположение | № 802 / 7 | | | Реле в защитном корпусе, бачок для тормозной жидкости слева, в моторном отсеке, с 2003 модельного года до 2005 модельный год |
| 1 - | Реле насоса вторичного воздуха -J299- (100) | | q | а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU | | q | а/м с двигателями 2,0 л, AVH, AZG, BEV | | 2 - | Реле электропитания Motronic - J271- (428), (429) | | q | а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU | | q | а/м с двигателями 2,0 л, AVH, AZG, BEV, BHP | | 1 - | Реле большой мощности нагрева -J360- (100) | | q | а/м с двигателями 1,9 л ALH, BEW, с 2003 модельного года до 2005 модельного года | | 2 - | Реле малой мощности нагрева -J359- (53) | | q | а/м с двигателями 1,9 л ALH, BEW, с 2003 модельного года до 2005 модельного года | Примечание: | в скобках после наименования узла приведён указанный на корпусе номер. |
VW NEW BEETLE 2008 Дополнительный блок реле по центру водоотводящего короба, с июня 2003 года до декабря 2006 года | Дополнительный блок реле по центру водоотводящего короба, с июня 2003 года до декабря 2006 года | | | | |
