VW TOUAREG 2008 – Дизельный двигатель 3,0 л, CASB . Электросхемы, Распиновки, Расположения элементов

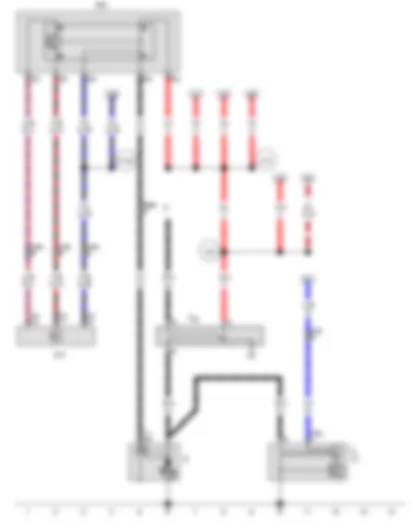

Электросхемa VW TOUAREG 2008 - Стартер - Генератор - Блок управления системы санкц. доступа и пуска двигателя - Реле электропитания клеммы 50 - Разветвитель клеммы 30

A	АКБ
B	Стартер
C	Генератор
C1	Регулятор напряжения
T1v	Разъём, 1-контактный
T2gd	Разъём, 2-контактный
TV2	Разветвитель клеммы 30
T81	Разъём, 81-контактный
U6	Разъём для пуска от внешнего источника питания
D50	Плюсовое соединение (30) в жгуте проводов моторного отсека
D75	Плюсовое соединение 2 (30) в жгуте проводов моторного отсека
D108	Соединение 6 в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2008 - Реле электропитания клеммы 30 - Предохранители в блоке реле и предохранителей

E30	Соединение (87а) в жгуте проводов двигателя
E92	Плюсовое соединение 3 (30) в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2008 - Блок управления свечей накаливания - Блок управления двигателя - Свеча накаливания 1 - Свеча накаливания 2 - Свеча накаливания 3 - Свеча накаливания 4 - Свеча накаливания 5 - Свеча накаливания 6

Q10	Свеча накаливания 1
Q11	Свеча накаливания 2
Q12	Свеча накаливания 3
Q13	Свеча накаливания 4
Q14	Свеча накаливания 5
Q15	Свеча накаливания 6
T6bk	Разъём, 6-контактный
T11	Разъём, 11-контактный
T94aa	Разъём, 94-контактный
132	Соединение с массой 3 в жгуте проводов моторного отсека
D111	Соединение 9 в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2008 - Блок управления вентилятора радиатора - Реле подключения генератора - Блок управления бортовой сети - Блок управления двигателя - Блок управления 2 вентилятора радиатора

T4be	Разъём, 4-контактный
T4bf	Разъём, 4-контактный
T6e	Разъём, 6-контактный
T17	Разъем, 17-контактный
T26a	Разъём, 26-контактный
T94aa	Разъём, 94-контактный
V7	Вентилятор радиатора
V177	Вентилятор радиатора 2
A193	Соединение (87а) в жгуте проводов комбинации приборов и органов управления
D106	Соединение 4 в жгуте проводов моторного отсека
*	см. соответствующую схему электрооборудования для климатической установки

Электросхемa VW TOUAREG 2008 - Датчик высокого давления - Реле топливного насоса - Блок управления двигателя - Реле подкачивающего топливного насоса

G65	Датчик высокого давления
T3bf	Разъём, 3-контактный
T10i	Разъём, 10-контактный
T17	Разъем, 17-контактный
T94aa	Разъём, 94-контактный
D106	Соединение 4 в жгуте проводов моторного отсека
D122	Соединение 20 в жгуте проводов моторного отсека
*	см. соответствующую схему электрооборудования для климатической установки
*2	только для а/м с дополнительным жидкостным отопителем
*3	с мая 2008 года
*4	до мая 2009 года

Электросхемa VW TOUAREG 2008 - Потенциометр системы рециркуляции ОГ - Блок управления двигателя - Регулировочный клапан компрессора климатической установки

G212	Потенциометр системы рециркуляции ОГ
N18	Клапан рециркуляции отработавших газов
N280	Регулировочный клапан компрессора климатической установки
T2cf	Разъём, 2-контактный
T6aw	Разъём, 6-контактный
T10i	Разъём, 10-контактный
T17	Разъем, 17-контактный
T60aa	Разъём, 60-контактный
281	Соединение с массой 1 в жгуте проводов двигателя
*	см. соответствующую схему электрооборудования для климатической установки

Электросхемa VW TOUAREG 2008 - Датчик температуры воздуха на впуске - Датчик 1 давления ОГ - Блок управления двигателя

G31	Датчик давления наддува
G42	Датчик температуры воздуха на впуске
G450	Датчик 1 давления ОГ
T3bc	Разъём, 3-контактный
T4cq	Разъём, 4-контактный
T60aa	Разъём, 60-контактный
T94aa	Разъём, 94-контактный
316	Соединение с массой (масса датчика 2) в жгуте проводов двигателя
D141	Соединение (5 В) в жгуте проводов двигателя

Электросхемa VW TOUAREG 2008 - Реле дополнительного насоса системы охлаждения - Блок управления двигателя - Реле аккумулятора остаточного тепла

">SB2	"> Предохранитель 2 в блоке предохранителей В
">SB6	"> Предохранитель 6 в блоке предохранителей В
T2ck	Разъём, 2-контактный
T17	Разъем, 17-контактный
T94aa	Разъём, 94-контактный
V50	Циркуляционный насос ОЖ
373	Соединение с массой 8 в главном жгуте проводов
374	Соединение с массой 9 в главном жгуте проводов
379	Соединение с массой 14 в главном жгуте проводов
384	Соединение с массой 19 в главном жгуте проводов
417	Соединение с массой 9 в жгуте проводов моторного отсека
*	с мая 2008 года
*2	только для а/м с дополнительным жидкостным отопителем
*3	в зависимости от комплектации
*4	до мая 2008 года

Электросхемa VW TOUAREG 2008 - Блок дроссельной заслонки - Блок управления двигателя - Реле дополнительного топливного насоса - Регулятор давления топлива - Клапан дозирования топлива - Дополнительный топливный насос

J338	Блок дроссельной заслонки
J832	Реле дополнительного топливного насоса
N276	Регулятор давления топлива
N290	Клапан дозирования топлива
T2en	Разъём, 2-контактный
T2gz	Разъём, 2-контактный
T2xt	Разъём, 2-контактный
T4dm	Разъём, 4-контактный
T60aa	Разъём, 60-контактный
T94aa	Разъём, 94-контактный
V393	Дополнительный топливный насос
D110	Соединение 8 в жгуте проводов моторного отсека
D129	Соединение 27 в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2008 - Реле насоса системы охлаждения топлива - Блок управления двигателя - Переключающий клапан радиатора системы рециркуляции ОГ - Насос системы охлаждения топлива - Насос радиатора системы рециркуляции ОГ

N345	Переключающий клапан радиатора системы рециркуляции ОГ
T2bi	Разъём, 2-контактный
T2ec	Разъём, 2-контактный
T3ay	Разъём, 3-контактный
T60aa	Разъём, 60-контактный
T94aa	Разъём, 94-контактный
V166	Насос системы охлаждения топлива
V400	Насос радиатора системы рециркуляции ОГ
D114	Соединение 12 в жгуте проводов моторного отсека
D123	Соединение 21 в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2008 - Датчик положения заслонок впускных каналов/воздушной заслонки (потенциометр) - Датчик 2 положения заслонок впускных каналов (потенциометр) - Блок управления двигателя

G336	Датчик положения заслонок впускных каналов/воздушной заслонки (потенциометр)
G512	Датчик 2 положения заслонок впускных каналов (потенциометр)
T5ag	Разъём, 5-контактный
T5ah	Разъём, 5-контактный
T60aa	Разъём, 60-контактный
V157	Электродвигатель привода воздушной заслонки/заслонок впускных каналов
V275	Электродвигатель привода заслонки впускного коллектора 2

Электросхемa VW TOUAREG 2008 - Датчик оборотов двигателя - Блок управления двигателя

G28	Датчик оборотов двигателя
T3bo	Разъём, 3-контактный
T60aa	Разъём, 60-контактный
85	Соединение с массой 1 в жгуте проводов моторного отсека
*	Только для а/м с АКП

Электросхемa VW TOUAREG 2008 - Датчик температуры охлаждающей жидкости на выходе из радиатора - Датчик температуры в системе рециркуляции ОГ - Датчик температуры ОГ 1 - Датчик температуры ОГ 3 - Блок управления двигателя

G83	Датчик температуры охлаждающей жидкости на выходе из радиатора
G98	Датчик температуры в системе рециркуляции ОГ
G235	Датчик температуры ОГ 1
G495	Датчик температуры ОГ 3
T2bu	Разъём, 2-контактный
T2bv	Разъём, 2-контактный
T2cx	Разъём, 2-контактный
T2eh	Разъём, 2-контактный
T94aa	Разъём, 94-контактный
250	Соединение с массой в жгуте проводов дизельного двигателя
*	в зависимости от комплектации
*2	до мая 2009 года

Электросхемa VW TOUAREG 2008 - Датчик положения направляющего аппарата турбонагнетателя - Блок управления двигателя

G39	Лямбда-зонд
G581	Датчик положения направляющего аппарата турбонагнетателя
J724	Блок управления турбонагнетателя 1
T5z	Разъём, 5-контактный
T94aa	Разъём, 94-контактный
V280	Исполнительный электродвигатель турбонагнетателя 1
Z19	Нагревательный элемент лямбда-зонда

Электросхемa VW TOUAREG 2008 - Датчик положения педали акселератора - Датчик частоты вращения входного вала - Датчик 2 положения педали акселератора - Датчик давления топлива - Блок управления двигателя

G79	Датчик положения педали акселератора
G182	Датчик частоты вращения входного вала
G185	Датчик 2 положения педали акселератора
G247	Датчик давления топлива
T3br	Разъём, 3-контактный
T3bt	Разъём, 3-контактный
T6t	Разъём, 6-контактный
T8y	Разъём, 8-контактный
T60aa	Разъём, 60-контактный
T94aa	Разъём, 94-контактный
*	Только для а/м с МКП

Электросхемa VW TOUAREG 2008 - Датчик Холла - Блок управления двигателя - Форсунка цилиндра 1 - Форсунка цилиндра 2 - Форсунка цилиндра 3 - Форсунка цилиндра 4

G40	Датчик Холла
N30	Форсунка цилиндра 1
N31	Форсунка цилиндра 2
N32	Форсунка цилиндра 3
N33	Форсунка цилиндра 4
T2go	Разъём, 2-контактный
T2gp	Разъём, 2-контактный
T2gq	Разъём, 2-контактный
T2gr	Разъём, 2-контактный
T3bk	Разъём, 3-контактный
T60aa	Разъём, 60-контактный
D174	Соединение 2 (5 В) в жгуте проводов двигателя

Электросхемa VW TOUAREG 2008 - Датчик температуры охлаждающей жидкости - Датчик температуры топлива - Блок управления двигателя - Форсунка цилиндра 5 - Форсунка цилиндра 6

G62	Датчик температуры охлаждающей жидкости
G81	Датчик температуры топлива
N83	Форсунка цилиндра 5
N84	Форсунка цилиндра 6
T2el	Разъём, 2-контактный
T2gw	Разъём, 2-контактный
T2hv	Разъём, 2-контактный
T2hw	Разъём, 2-контактный
T60aa	Разъём, 60-контактный
327	Соединение с массой (масса датчика) в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2008 - Выключатель педали сцепления - Расходомер воздуха - Блок управления двигателя

F36	Выключатель педали сцепления
G70	Расходомер воздуха
">SB26	"> Предохранитель 26 в блоке предохранителей В
T4n	Разъём, 4-контактный
T5m	Разъём, 5-контактный
T16a	Разъём, 16-контактный
T47b	Разъём, 47-контактный
T94aa	Разъём, 94-контактный
B278	Плюсовое соединение 2 (15а) в главном жгуте проводов
B289	Плюсовое соединение 13 (15а) в главном жгуте проводов
B385	Соединение 3 (шина CAN-привод, провод High) в главном жгуте проводов
B392	Соединение 3 (шина CAN-привод, провод Low) в главном жгуте проводов
B509	Соединение 3 (диагностика) в главном жгуте проводов
D52	Плюсовое соединение (15а) в жгуте проводов моторного отсека
*	Только для а/м с МКП

Электросхемa VW TOUAREG 2008 - Датчик уровня топлива - Датчик сигнализатора низкого уровня охлаждающей жидкости - Датчик уровня топлива 2 - Блок управления комбинации приборов - Диагностический интерфейс шин данных - Комбинация приборов

G	Датчик уровня топлива
G1	Указатель уровня топлива
G3	Указатель температуры ОЖ
G32	Датчик сигнализатора низкого уровня охлаждающей жидкости
G169	Датчик уровня топлива 2
J119	Многофункциональный дисплей
K	Комбинация приборов
T2c	Разъём, 2-контактный
T4ct	Разъём, 4-контактный
T4cu	Разъём, 4-контактный
T16b	Разъём, 16-контактный
T32a	Разъём, 32-контактный
T32b	Разъём, 32-контактный
U31	Диагностический разъём
V276	Топливный насос 1
V277	Топливный насос 2
410	Соединение с массой 1 (масса датчика) в главном жгуте проводов
B429	Соединение (реле топливного насоса с электронным управлением) в главном жгуте проводов
B444	Соединение 1 (диагностика) в главном жгуте проводов
*	до мая 2008 года
*2	с мая 2008 года

Электросхемa VW TOUAREG 2008 - Датчик давления масла - Датчик уровня и температуры масла - Блок управления комбинации приборов - Комбинация приборов

F1	Датчик давления масла
G266	Датчик уровня и температуры масла
H3	Зуммер и звуковой сигнализатор
K	Комбинация приборов
K29	Контрольная лампа системы предварительного накаливания
K132	Аварийная лампа электропривода дроссельной заслонки
K231	Контрольная лампа сажевого фильтра
">SB50	"> Предохранитель 50 в блоке предохранителей В
T1ac	Разъём, 1-контактный
T3bd	Разъём, 3-контактный
T32a	Разъём, 32-контактный
T32b	Разъём, 32-контактный

VW TOUAREG 2008

VW TOUAREG 2008 Схема установки блоков управления

Схема установки блоков управления



1 -	Блок управления обогрева передних сидений -J774-

q	Место установки

q	Расположение разъёмов

1 -	Блок управления подогрева задних сидений -J786-

q	Место установки

q	Расположение разъёмов

2 -	Блок управления регулировки сиденья переднего пассажира с функцией памяти -J521-

q	Место установки

q	Расположение разъёмов

3 -	Блок управления АКП -J217-

q	Место установки

q	Расположение разъёмов

4 -	Блок управления раздаточной коробки -J646-

q	Место установки

q	Расположение разъёмов

5 -	Блок управления электроники управления мобильного телефона -J412-

q	Место установки

q	Расположение разъёмов

Touareg	Месторасположение	№  805 / 2

6 -	Блок управления двери переднего пассажира -J387-

q	Место установки

q	Расположение разъёмов

7 -	Блок управления открывания ворот гаража -J530-

q	Место установки

8 -	Блок управления задней правой двери -J389-

q	Место установки

q	Расположение разъёмов

9 -	Блок управления задней левой двери -J388-

q	Место установки

q	Расположение разъёмов

10 -	Блок управления подушек безопасности -J234-

q	Место установки

q	Расположение разъёмов

11 -	Блок управления Climatronic -J255-/ Блок управления климатической установки -J301-

q	Место установки

q	Расположение разъёмов -J255-

12 -	Блок управления двери водителя -J386-

q	Место установки

q	Расположение разъёмов

Touareg	Месторасположение	№  805 / 3

13 -	Блок управления для регулировки положения сиденья и рулевой колонки с функцией памяти -J136-

q	Место установки

q	Расположение разъёмов

13 -	Блок управления регулировки положения рулевой колонки и высоты ремня безопасности -J352-

q	Место установки

q	Расположение разъёмов

14 -	Блок управления с дисплеем радионавигационной системы -J503-/ Блок управления с дисплеем для ТВ, магнитолы и навигационной системы -J506-

q	Место установки

q	Расположение разъёмов

15 -	Блок управления адаптивного освещения и корректора фар -J745-

q	Место установки

q	Расположение разъёмов

16 -	Блок управления многофункционального рулевого колеса -J453-

q	Место установки

q	Расположение разъёмов

Touareg	Месторасположение	№  805 / 4

17 -	Блок управления рулевой колонки -J527-

q

Разъёмы

18 -	Блок управления системы контроля давления в шинах -J502-

q	Место установки

q	Расположение разъёмов

19 -	Блок управления в комбинации приборов -J285-/ Диагностический интерфейс шин данных -J533-

q	Расположение разъёмов

20 -	Блок управления бортовой сети -J519-

q	Место установки

q

Разъёмы

21 -	Блок управления системы санкционирования доступа и пуска двигателя -J518-

q	Место установки

q	Расположение разъёмов

Touareg	Месторасположение	№  805 / 5

Блок управления подогрева передних сидений -J774-

Место установки: Справа под передней панелью, рядом с подушкой безопасности переднего пассажира -стрелка B-

Login / Signup

Touareg	Месторасположение	№  805 / 6

Расположение разъемов:

A -	Блок управления подогрева передних сидений -J774-

Разъём:

B -	Разъём, 8-контактный -T8ac-

Touareg	Месторасположение	№  805 / 7

Блок управления подогрева задних сидений -J786-

Место установки: Справа под передней панелью, рядом с подушкой безопасности переднего пассажира -стрелка A-

Login / Signup

Touareg	Месторасположение	№  805 / 8

Расположение разъемов:

A -	Блок управления подогрева задних сидений -J786-

Разъём:

B -	Разъём, 8-контактный -T8ae-

Touareg	Месторасположение	№  805 / 9

Блок управления регулировки сиденья переднего пассажира с функцией памяти -J521-

Место установки: под сиденьем переднего пассажира -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 10

Расположение разъемов:

A -	Разъём, 26-контактный, -T26d-, чёрный

B -	Разъём, 6-контактный -T6bf-, чёрный

C -	Разъём, 6-контактный -T6bg-, белый

D -	Разъём, 6-контактный -T6bd-, синий

E -	Разъём, 6-контактный -T6be-, коричневый

F -	Разъём, 6-контактный -T6bh-, синий

G -	Разъём, 4-контактный -T4ba-, чёрный

H -	Разъём, 2-контактный, не используется

I -	Разъём, 18-контактный, не используется

J -	Разъём, 6-контактный, не используется

K -	Разъём, 6-контактный, не используется

L -	Разъём, 6-контактный, не используется

M -	Разъём, 6-контактный, не используется

N -	Разъём, 16-контактный -T16i-, чёрный

Touareg	Месторасположение	№  805 / 11

Блок управления АКП -J217-

Место установки: под передним правым сиденьем -стрелка A-

Login / Signup

Touareg	Месторасположение	№  805 / 12

Расположение разъемов:

A -	Блок управления АКП -J217-

Разъём:

B -	Разъём, 52-контактный -T52-

Touareg	Месторасположение	№  805 / 13

Блок управления раздаточной коробки -J646-

Место установки: под передним правым сиденьем -стрелка B-

Login / Signup

Touareg	Месторасположение	№  805 / 14

Расположение разъемов:

A -	Блок управления раздаточной коробки -J646-

Разъём:

B -	Разъём, 47-контактный -T47a-

Touareg	Месторасположение	№  805 / 15

Блок управления электроники управления мобильного телефона -J412-

Место установки: под передним правым сиденьем -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 16

Расположение разъемов:

A -	Блок управления электроники управления мобильного телефона -J412-

Разъём:

B -	Разъём, 54-контактный -T54c-

Touareg	Месторасположение	№  805 / 17

Блок управления двери переднего пассажира -J387-

Место установки: в двери -стрелка-   Примечание: На рисунках изображена левая сторона автомобиля. Правая сторона аналогична левой.

Login / Signup

Touareg	Месторасположение	№  805 / 18

Расположение разъемов:

A -	Блок управления двери переднего пассажира -J387-

Разъёмы:

B -	Разъём, 32-контактный -T32g-

C -	Разъём, 16-контактный -T16n-

D -	Разъём, 12-контактный -T12m-

E -	Разъём, 10-контактный, -T10ag-

Touareg	Месторасположение	№  805 / 19

Блок управления открывания ворот гаража -J530-

Место установки: в потолочной консоли, спереди -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 20

Блок управления задней правой двери -J389-

Место установки: в двери -стрелка-   Примечание: На рисунках изображена левая сторона автомобиля. Правая сторона аналогична левой.

Login / Signup

Touareg	Месторасположение	№  805 / 21

Расположение разъемов:

A -	Блок управления задней правой двери -J389-

Разъёмы:

B -	Разъём, 32-контактный, не используется

C -	Разъём, 16-контактный -T16q-

D -	Разъём, 12-контактный -T12o-

E -	Разъём, 10-контактный, -T10ak-

Touareg	Месторасположение	№  805 / 22

Блок управления задней левой двери -J388-

Место установки: в двери -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 23

Расположение разъемов:

A -	Блок управления задней левой двери -J388-

Разъёмы:

B -	Разъём, 32-контактный, не используется

C -	Разъём, 16-контактный -T16o-

D -	Разъём, 12-контактный -T12n-

E -	Разъём, 10-контактный, -T10aj-

Touareg	Месторасположение	№  805 / 24

Блок управления подушек безопасности -J234-

Место установки: Под центральной консолью -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 25

Расположение разъемов:

A -	Блок управления подушек безопасности -J234-

Разъём:

B -	Разъём, 75-контактный -T75-

Touareg	Месторасположение	№  805 / 26

Блок управления Climatronic -J255- / блок управления климатической установки -J301-

Место установки: в панели управления и индикации климатической установки -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 27

Расположение разъемов:

A -	Блок управления Climatronic -J255-

Разъёмы:

B -	Разъём, 12-контактный -T12cb-, чёрный

C -	Разъём, 24-контактный -T24cc-, коричневый

D -	Разъём, 24-контактный -T24cb-, красный

E -	Разъём, 24-контактный -T24ca-, чёрный

Touareg	Месторасположение	№  805 / 28

Блок управления двери водителя -J386-

Место установки: в двери -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 29

Расположение разъемов:

A -	Блок управления двери водителя -J386-

Разъёмы:

B -	Разъём, 32-контактный -T32f-

C -	Разъём, 16-контактный -T16m-

D -	Разъём, 12-контактный -T12l-

E -	Разъём, 10-контактный, -T10ae-

Touareg	Месторасположение	№  805 / 30

Блок управления для регулировки положения сиденья и рулевой колонки с функцией памяти -J136-

Место установки: Под сиденьем водителя -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 31

Разъёмы:

A -	Разъём, 26-контактный, -T26b-, чёрный

B -	Разъём, 6-контактный -T6ay-, чёрный

C -	Разъём, 6-контактный -T6bb-, белый

D -	Разъём, 6-контактный -T6ba-, синий

E -	Разъём, 6-контактный -T6az-, коричневый

F -	Разъём, 6-контактный -T6bc-, синий

G -	Разъём, 4-контактный -T4az-, чёрный

H -	Разъём, 2-контактный, не используется

I -	Разъём, 18-контактный, не используется

J -	Разъём, 6-контактный, не используется

K -	Разъём, 6-контактный, не используется

L -	Разъём, 6-контактный, не используется

M -	Разъём, 6-контактный, не используется

N -	Разъём, 16-контактный -T16j-, чёрный

Touareg	Месторасположение	№  805 / 32

Блок управления регулировки положения рулевой колонки и высоты ремня безопасности -J352-

Место установки: Под сиденьем водителя -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 33

Разъёмы:

A -	Разъём, 26-контактный, не используется

B -	Разъём, 6-контактный, не используется

C -	Разъём, 6-контактный, не используется

D -	Разъём, 6-контактный, не используется

E -	Разъём, 6-контактный, не используется

F -	Разъём, 6-контактный, не используется

G -	Разъём, 4-контактный -T4y-, чёрный

H -	Разъём, 2-контактный, не используется

I -	Разъём, 18-контактный, не используется

J -	Разъём, 6-контактный, не используется

K -	Разъём, 6-контактный, не используется

L -	Разъём, 6-контактный, не используется

M -	Разъём, 6-контактный, не используется

N -	Разъём, 16-контактный -T16y-, чёрный

Touareg	Месторасположение	№  805 / 34

Блок управления с дисплеем радионавигационной системы -J503-/блок управления с дисплеем для ТВ, магнитолы и навигационной системы -J506-

Место установки: в панели управления и индикации магнитолы -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 35

Расположение разъемов:

A -	Блок управления с дисплеем для ТВ, магнитолы и навигационной системы -J506-

Разъёмы:

B -	Разъём Quadlock

C -	Разъём видео

D -	Антенна GPS

E -	Вход антенн FM/AM

F -	Разъём для Японии

G -	Антенна DAB/SDARS

Touareg	Месторасположение	№  805 / 36

Блок управления адаптивного освещения и корректора фар -J745-

Место установки: под передней панелью по середине -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 37

Расположение разъемов:

A -	Блок управления адаптивного освещения и корректора фар -J745-

Разъём:

B -	Разъём, 26-контактный -T26e-

Touareg	Месторасположение	№  805 / 38

Блок управления многофункционального рулевого колеса -J453-

Место установки: в рулевом колесе -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 39

Расположение разъемов:

A -	Блок управления многофункционального рулевого колеса -J453-

Разъёмы:

B -	Разъём, 2-контактный

C -	Разъём, 8-контактный -T8v-

Touareg	Месторасположение	№  805 / 40

Блок управления рулевой колонки -J527-

Разъёмы:

A -	Разъём, 5-контактный -T5-

B -	Разъём, 4-контактный -T4k-

C -	Разъём, 16-контактный -T16a-

D -	Разъем, 4-контактный -T4-

Touareg	Месторасположение	№  805 / 41

Блок управления системы контроля давления в шинах -J502-

Место установки: на опорном кронштейне ножного стояночного тормоза, левая стойка А -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 42

Расположение разъемов:

A -	Блок управления системы контроля давления в шинах -J502-

Разъём:

B -	Разъём, 32-контактный -T32c-

Touareg	Месторасположение	№  805 / 43

Блок управления комбинации приборов -J285-/ диагностический интерфейс шин данных -J533-

Расположение разъемов:

A -	Блок управления комбинации приборов

Разъёмы:

B -	Разъём, 32-контактный -T32b-, зелёный

C -	Разъём, 32-контактный -T32a-, синий

Touareg	Месторасположение	№  805 / 44

Блок управления бортовой сети -J519-

Место установки: слева под передней панелью, рядом с центральной консолью -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 45

Разъёмы:

A -	Разъём, 26-контактный -T26a-, белый

B -	Разъём, 6-контактный -T6a-, чёрный

C -	Разъём, 6-контактный -T6c-, белый

D -	Разъём, 6-контактный -T6d-, синий

E -	Разъём, 6-контактный -T6e-, коричневый

F -	Разъём, 6-контактный, не используется

G -	Разъём, 4-контактный -T4b-, чёрный

H -	Разъём, 2-контактный -T2t-, чёрный

J -	Разъём, 18-контактный, не используется

K -	Разъём, 6-контактный -T6r-, коричневый

L -	Разъём, 6-контактный -T6q-, красный

M -	Разъём, 6-контактный, не используется

N -	Разъём, 6-контактный, не используется

O -	Разъём, 16-контактный -T16p-, чёрный

Touareg	Месторасположение	№  805 / 46

Блок управления системы санкционирования доступа и пуска двигателя -J518-

Место установки: слева под передней панелью, рядом с центральной консолью -стрелка-

Login / Signup

Touareg	Месторасположение	№  805 / 47

Расположение разъемов:

A -	Блок управления системы санкционирования доступа и пуска двигателя -J518-

Разъёмы:

B -	Разъём, 81-контактный -T81-

C -	Разъём, 6-контактный -T6u-

VW TOUAREG 2008 Перечень блоков реле

Перечень блоков реле

1 -	Колодка реле в коммутационном блоке, в водоотводящем коробе слева

q	Расположение​ реле 2,5 л двигатель (R5) TDI, с ноября 2006

q	Расположение​ реле 3,0 л дизельный двигатель (V6), с ноября 2006

q	Расположение​ реле 5,0 л двигатель (V10) TDI, с ноября 2006

q	Расположение​ реле 3,2 л бензиновый двигатель (V6), с ноября 2006

q	Расположение​ реле 3,6 л двигатель (V6) FSI​, с ноября 2006

q	Расположение​ реле 4,2 л двигатель (V8) FSI​, с ноября 2006

q	Расположение​ реле 6,0 л бензиновый двигатель (​W12), с ноября 2006

2 -	Блок реле в​ коммутационном​ блоке​, под передней панелью​ слева, рядом с центральной консолью

q	Расположение реле, с ноября 2006 года

3 -	Блок​ реле​ в​​ коммутационном​​ блоке​,​ под​ передней​ панелью​​ справа, рядом со стойкой А справа (только а/м с правым рулём)

q	Расположение реле, с ноября 2006 года

4 -	Блок реле на коммутационном блоке, под сиденьем водителя

q	Расположение реле, с ноября 2006 года

Расположение​ реле 2,5 л двигатель (R5) TDI:

1 -	не используется

q

Гнездо А1

2 -	Реле​​ электропитания​​ клеммы 30 -J317- (109)

q

Гнездо А2

3 -	Реле топливного насоса -J17- (53)

q

Гнездо А4

4 -	Реле насоса системы охлаждения топлива -J445- (404)

q

Гнездо А6

5 -	Реле дополнительного насоса системы охлаждения -J496- (404)

q

Гнездо А5

6 -	Блок управления системы автоматического накаливания свечей -J179- (475)

q

Гнездо А3

7 -	не используется

q

Гнездо B6

8 -	не используется

q

Гнездо B5

9 -	не используется

q

Гнездо B4

10 -	не используется

q

Гнездо B3

11 -	не используется

q

Гнездо B1

12 -	не используется

q

Гнездо B2

13 -	Реле​ электропитания​ клеммы​ 50 -J682- (433)

q	Гнездо C20

14 -	Реле подкачивающего топливного насоса -J715- (404)

q	Гнездо C19

q	только в а/м с дополнительным жидкостным отопителем

VW TOUAREG 2008 Расположение​ реле 3,0 л дизельный двигатель (​V6):

Расположение​ реле 3,0 л дизельный двигатель (​V6):

1 -	не используется

q

Гнездо А1

2 -	Реле​​​ электропитания​​​ клеммы 30 -J317- (219) / (643) устанавливается альтернативно

q

Гнездо А2

3 -	не используется

q

Гнездо А4

4 -	Реле​ насоса​ системы​ охлаждения​ топлива -J445- (404) / (449) устанавливается альтернативно

q

Гнездо А6

5 -	Реле​ дополнительного​ насоса​ системы​ охлаждения -J496- (404) / (449) устанавливается альтернативно

q

Гнездо А5

6 -	Реле​ дополнительного​ насоса​ системы​ охлаждения -J179- (475) / (639) / (647) устанавливается альтернативно

q

Гнездо А3

7 -	Реле​ дополнительного​ топливного​ насоса​ -J832- (449)

q

Гнездо B6

8 -	не используется

q

Гнездо B5

9 -	Реле малой мощности обогрева -J359- (100)

q

Гнездо B4

10 -	Реле высокой мощности обогрева -J360- (100)

q

Гнездо B3

11 -	не используется

q

Гнездо B1

12 -	Реле топливного насоса -J17- (53)

q

Гнездо B2

13 -	Реле​ электропитания​ клеммы​ 50 -J682- (433)

q	Гнездо C20

14 -	Реле подкачивающего топливного насоса -J715- (404)

q	Гнездо C19

q	только в а/м с дополнительным жидкостным отопителем

VW TOUAREG 2008 Расположение​ реле 5,0 л двигатель (V10) TDI:

Расположение​ реле 5,0 л двигатель (V10) TDI:

1 -	Блок управления свечей накаливания 2 -J703- (475)

q

Гнездо А1

2 -	Реле​ 2​ электропитания​ клеммы​ 30 -J689- (219)

q

Гнездо А2

3 -	не используется

q

Гнездо А4

4 -	Реле насоса системы охлаждения топлива -J445- (404)

q

Гнездо А6

5 -	Реле дополнительного насоса системы охлаждения -J496- (404)

q

Гнездо А5

6 -	Блок управления системы автоматического накаливания свечей -J179- (475)

q

Гнездо А3

7 -	не используется

q

Гнездо B6

8 -	не используется

q

Гнездо B5

9 -	Реле​​​​ 1 электропитания -J701- (100) / (370) устанавливается​ альтернативно​

q

Гнездо B4

10 -	не используется

q

Гнездо B3

11 -	Реле​​ электропитания​​ клеммы 30 -J317- (219)

q

Гнездо B1

12 -	Реле топливного насоса -J17- (53)

q

Гнездо B2

13 -	Реле​ электропитания​ клеммы​ 50 -J682- (433)

q	Гнездо C20

14 -	Реле подкачивающего топливного насоса -J715- (404)

q	Гнездо C19

q	кроме а/м для американских рынков

VW TOUAREG 2008 Расположение​ реле 3,2 л бензиновый двигатель (V6):

Расположение​ реле 3,2 л бензиновый двигатель (V6):

1 -	Реле​ 2​ электропитания​ клеммы​ 30 -J689- (53)

q

Гнездо А1

2 -	не используется

q

Гнездо А2

3 -	Реле​​ насоса​​ вторичного​​ воздуха -J299- (100) / (370) устанавливается альтернативно

q

Гнездо А4

4 -	Реле топливного насоса -J17- (53)

q

Гнездо А6

5 -	Реле дополнительного насоса системы охлаждения -J496- (404)

q

Гнездо А5

6 -	Реле​​ электропитания​​ клеммы 30 -J317- (167)

q

Гнездо А3

7 -	Реле​ усилителя​ тормозов​ -J569- (404)

q

Гнездо B6

q	только а/м с АКП

8 -	не используется

q

Гнездо B5

9 -	не используется

q

Гнездо B4

10 -	не используется

q

Гнездо B3

11 -	не используется

q

Гнездо B1

12 -	не используется

q

Гнездо B2

13 -	Реле​ электропитания​ клеммы​ 50 -J682- (433)

q	Гнездо C20

14 -	Реле​ электрического​ топливного​ насоса​ 2 -J49- (404)

q	Гнездо C19

VW TOUAREG 2008 Расположение​ реле 3,6 л двигатель (V6) FSI​:

Расположение​ реле 3,6 л двигатель (V6) FSI​:

1 -	не используется

q

Гнездо А1

2 -	не используется

q

Гнездо А2

3 -	не используется

q

Гнездо А4

4 -	не используется

q

Гнездо А6

5 -	Реле дополнительного насоса системы охлаждения -J496- (404)

q

Гнездо А5

6 -	Реле​ электропитания​ Motronic​ -J271- (614)

q

Гнездо А3

7 -	не используется

q

Гнездо B6

8 -	не используется

q

Гнездо B5

9 -	Реле​ электропитания 2​ Motronic​ -J670- (614) до мая 2007

q

Гнездо B4

10 -	не используется

q

Гнездо B3

11 -	не используется

q

Гнездо B1

12 -	не используется

q

Гнездо B2

13 -	Реле​ электропитания​ клеммы​ 50 -J682- (433)

q	Гнездо C20

14 -	не используется

q	Гнездо C19

VW TOUAREG 2008 Расположение​ реле 4,2 л двигатель (V8) FSI​:

Расположение​ реле 4,2 л двигатель (V8) FSI​:

1 -	не используется

q

Гнездо А1

2 -	не используется

q

Гнездо А2

3 -	Реле​​ насоса​​ вторичного​​ воздуха -J299- (100) / (370) устанавливается альтернативно

q

Гнездо А4

4 -	не используется

q

Гнездо А6

5 -	Реле​ прокачки​ ОЖ​ после​ выкл.​ двигателя -J151- (404)

q

Гнездо А5

6 -	Реле​ электропитания​ Motronic​ -J271- (614)

q

Гнездо А3

7 -	Реле​ усилителя​ тормозов​ -J569- (404)

q

Гнездо B6

q	только а/м с АКП

8 -	не используется

q

Гнездо B5

9 -	Реле​ электропитания​ электронных​ компонентов​ двигателя -J757- (614)

q

Гнездо B4

10 -	не используется

q

Гнездо B3

11 -	не используется

q

Гнездо B1

12 -	не используется

q

Гнездо B2

13 -	Реле​ электропитания​ клеммы​ 50 -J682- (433)

q	Гнездо C20

14 -	не используется

q	Гнездо C19

VW TOUAREG 2008 Расположение​ реле 6,0 л бензиновый двигатель (W12):

Расположение​ реле 6,0 л бензиновый двигатель (W12):

1 -	не используется

q

Гнездо А1

2 -	не используется

q

Гнездо А2

3 -	Реле​​ насоса​​ вторичного​​ воздуха -J299- (100) / (370) устанавливается альтернативно

q

Гнездо А4

4 -	Реле​ электрического​ топливного​ насоса​ 2 -J49- (404)

q

Гнездо А6

5 -	Реле дополнительного насоса системы охлаждения -J496- (404)

q

Гнездо А5

6 -	Реле​​ электропитания​​ Motronic​ -J271- (100) / (370) устанавливается альтернативно

q

Гнездо А3

7 -	Реле​ усилителя​ тормозов​ -J569- (404)

q

Гнездо B6

q	только а/м с АКП

8 -	не используется

q

Гнездо B5

9 -	не используется

q

Гнездо B4

10 -	Реле​​​ насоса​​​ вторичного​​​ воздуха 2 -J545- (100) / (370) устанавливается альтернативно

q

Гнездо B3

11 -	не используется

q

Гнездо B1

12 -	не используется

q

Гнездо B2

13 -	Реле​ электропитания​ клеммы​ 50 -J682- (433)

q	Гнездо C20

14 -	Реле топливного насоса -J17- (404)

q	Гнездо C19

VW TOUAREG 2008 Блок реле в​ коммутационном​ блоке​, под передней панелью​ слева, рядом с центральной консолью Блок реле в​ коммутационном​ блоке​, под передней панелью​ слева, рядом с центральной консолью Схема расположения реле:

D1 -	Блок управления Servotronic -J236- (476)

D2 -	Реле доводчика -J714- (404)

D3 -	Реле​ компрессора​ системы​ регулирования​ дорожного​ просвета -J403- (373)

D4 -	Реле​ розеток​ -J807- (404)

D5 -	Реле​ климатической​ установки​ -J32- (100) / (370) устанавливается альтернативно

D6 -	Реле​ приточного​ вентилятора,​ скорость​ 2 -J486- (404) только с ручной климатической установкой

D7 -	Реле обогрева заднего стекла -J9- (53)

D8 -	Реле​ циркуляционного​ насоса -J160- (404) только VR6 с дополнительным отопителем

D9 -	Реле подключения генератора -J442- (53)

E1 -	Разделительное реле солнечной батареи -J309- (79)

E2 -	не используется

E3 -	Реле​ обогрева​ левой​ части​ ветрового​ стекла -J410- (53)

E4 -	не используется

E5 -	Реле​ 2​ электропитания​ клеммы​ -J710- (432) только V10 TDI

E6 -	не используется

E7 -	Реле​ системы​ очистки​ фар -J39- (53)

E8 -	Реле аккумулятора остаточного тепла -J708- (404)

E9 -	Реле​ обогрева​ правой​ части​ ветрового​ стекла -J411- (53)

VW TOUAREG 2008 Блок​ реле​ в​​ коммутационном​​ блоке​,​ под​ передней​ панелью​​ справа, рядом со стойкой А справа (только а/м с правым рулём)

Блок​ реле​ в​​ коммутационном​​ блоке​,​ под​ передней​ панелью​​ справа, рядом со стойкой А справа (только а/м с правым рулём)

D1 -	Блок управления Servotronic -J236- (476)

D2 -	Реле доводчика -J714- (404)

D3 -	Реле​ компрессора​ системы​ регулирования​ дорожного​ просвета -J403- (373)

D4 -	Реле​ розеток​ -J807- (404)

D5 -	Реле​ климатической​ установки​ -J32- (100) / (370) устанавливается альтернативно

D6 -	Реле​ приточного​ вентилятора,​ скорость​ 2 -J486- (404) только с ручной климатической установкой

D7 -	Реле обогрева заднего стекла -J9- (53)

D8 -	Реле​ циркуляционного​ насоса -J160- (404) только VR6 с дополнительным отопителем

D9 -	Реле подключения генератора -J442- (53)

E1 -	Разделительное реле солнечной батареи -J309- (79)

E2 -	Реле аккумулятора остаточного тепла -J708- (404)

E3 -	Реле​ обогрева​ левой​ части​ ветрового​ стекла -J410- (53)

E4 -	Реле​ 2​ электропитания​ клеммы​ -J710- (432) только V10 TDI

E5 -	Реле​ обогрева​ правой​ части​ ветрового​ стекла -J411- (53)

E6 -	Реле​ системы​ очистки​ фар -J39- (53)

VW TOUAREG 2008 Блок реле на коммутационном блоке, под сиденьем водителя

Блок реле на коммутационном блоке, под сиденьем водителя

1 -	Главный​ выключатель​ АКБ​ и​ выключатель​ АКБ -E74-

2 -	Реле​ электропитания​ клеммы​ 15 -J329- (433)

3 -	Реле зарядки второй АКБ -J713-

VW TOUAREG 2008 Перечень колодок и разъёмов

Перечень колодок и разъёмов

1 -	Разъём, 5-контактный -T​5mk​-

q	коричневый, на двигателе спереди справа

q	место установки

2 -	Разъём, 14-контактный -T14-

q	чёрный, передний бампер справа

q	место установки

3 -	Разъём, 6-контактный -T6n-

q	чёрный, справа в моторном отсеке

q	место установки

4 -	Разъём, 10-контактный -T​10mb​-

q	чёрный, справа в моторном отсеке

q	место установки

5 -	Колодка разъёмов передней правой амортизаторной стойки

q	со штекерными разъёмами -T4h-, -T6bu-

q	место установки

6 -	Колодки разъёмов в моторном отсеке

q	со штекерными разъемами -T6mc-, -T6mb-

q	место установки

7 -	Разъём, 4-контактный -T4i-

q	в водоотводящем коробе справа

q	место установки

8 -	Разъём, 1-контактный -T1d-

q	в водоотводящем коробе справа

q	место установки

9 -	Разъём, 1-контактный -T1e-

q	в водоотводящем коробе слева

q	место установки

10 -	Колодка разъёмов коммутационного​ блока​

q	со​ штекерными​ разъёмами​ -T6k-, -T6ma-, -T10c-, -T10d-, -T10e-, -T10f-, -T10ma-, -T17a-, -T17b-

q	место установки

11 -	Разъём, 14-контактный -T14g-

q	чёрный, в колёсной арке спереди слева

q	место установки

12 -	Колодка разъёмов передней левой амортизаторной стойки

q	со штекерными разъёмами -T4g-, -T6bv-

q	место установки

13 -	Разъём, 5-контактный·-T​5ma​-

q	чёрный, на двигателе спереди слева

q	место установки

14 -	Разъём, 14-контактный·-​T​14​p​-

q	Передняя часть автомобиля

q	место установки

15 -	Разъём, 6-контактный -T6​bk​-

q	на двигателе справа

q	место установки

15 -	Разъём, 14-контактный·-T​14​aa-

q	на двигателе справа

q	место установки

16 -	Разъём, 5-контактный -T​5mg​-

q	чёрный, на двигателе спереди слева

q	место установки

Штекерный разъём, 5-контактный -T​5mk​-, коричневый На двигателе спереди справа -стрелка B-

Login / Signup

VW TOUAREG 2008 Штекерный разъём, 14-контактный, -​T14​-, чёрный Штекерный разъём, 14-контактный, -​T14​-, чёрный Передний бампер справа -стрелка-

Login / Signup

VW TOUAREG 2008 Штекерный разъём, 6-контактный -​T​6n-​, чёрный Штекерный разъём, 6-контактный -​T​6n-​, чёрный справа в моторном отсеке -стрелка-

Login / Signup

VW TOUAREG 2008 Штекерный разъём, 10-контактный·-​T10​mb-, чёрный Штекерный разъём, 10-контактный·-​T10​mb-, чёрный справа в моторном отсеке -стрелка-

Login / Signup

VW TOUAREG 2008 Колодка разъёмов передней правой амортизаторной стойки Колодка разъёмов передней правой амортизаторной стойки Штекерный разъём 4-контактный -T4h-, чёрный В зависимости от комплектации -стрелка-   Указание На рисунке изображена левая сторона автомобиля. Правая сторона аналогична левой.

Login / Signup

Штекерный разъём, 6-контактный -​T​6bu-​, чёрный В зависимости от комплектации -стрелка-   Указание На рисунке изображена левая сторона автомобиля. Правая сторона аналогична левой.

Login / Signup

VW TOUAREG 2008 Колодка разъёмов в моторном отсеке справа Колодка разъёмов в моторном отсеке справа А - штекерный разъём, 6-контактный·-T​6mc-​, коричневый B - штекерный разъём, 6-контактный·-​T6​mb-, чёрный

Login / Signup

VW TOUAREG 2008 Разъём, 4-контактный -​T​4​i-, чёрный Разъём, 4-контактный -​T​4​i-, чёрный В водоотводящем коробе справа -стрелка-

Login / Signup

VW TOUAREG 2008 Колодки разъёмов в водоотводящем коробе Колодки разъёмов в водоотводящем коробе А - штекерный разъём, 1-контактный -T1d-, обогреваемое ветровое стекло В - штекерный разъём, 1-контактный -T1​e​-, обогреваемое ветровое стекло

Login / Signup

VW TOUAREG 2008 Колодка разъёмов коммутационного​ блока​ Колодка разъёмов коммутационного​ блока​ Слева в моторном отсеке -стрелка-

Login / Signup

A -	Штекерный разъём, 10-контактный -T10f-, красный

B -	Штекерный разъём 6-контактный -T6k-, коричневый

B -	Штекерный разъём, 17-контактный -T17​a​-, коричневый

C -	Штекерный разъем, 10-контактный -T10e-, зелёный

D -	Штекерный разъём 10-контактный -T10d-, синий

E -	Штекерный разъём 10-контактный -T10c-, розовый

F -	Штекерный разъём, 10-контактный -​T10​ma-, чёрный

G -	Штекерный разъём, 6-контактный·-​T6​ma-, белый

G -	Штекерный разъём, 17-контактный -T17​b​-, белый

VW TOUAREG 2008 Разъём в передней левой колёсной арке Разъём в передней левой колёсной арке Штекерный разъём, 14-контактный·-T14g-​, дополнительного отопителя -стрелка- В зависимости от комплектации

Login / Signup

VW TOUAREG 2008 Колодка разъёмов передней левой амортизаторной стойки Колодка разъёмов передней левой амортизаторной стойки Разъём, 4-контактный·-​T​4​g-, чёрный В зависимости от комплектации -стрелка-

Login / Signup

Штекерный разъём, 6-контактный·-​T​6bv-​, чёрный В зависимости от комплектации -стрелка-

Login / Signup

VW TOUAREG 2008 Штекерный разъём, 5-контактный -​T5​ma-, чёрный Штекерный разъём, 5-контактный -​T5​ma-, чёрный На двигателе спереди слева -стрелка-

Login / Signup

VW TOUAREG 2008 Штекерный разъём, 14-контактный -​T14​p​-, чёрный Штекерный разъём, 14-контактный -​T14​p​-, чёрный Передняя левая часть автомобиля -стрелка-

Login / Signup

VW TOUAREG 2008 Разъём, 6-контактный -T6​bk​- Разъём, 6-контактный -T6​bk​- На двигателе справа -стрелка-

Login / Signup

VW TOUAREG 2008 Разъём, 14-контактный·-T​14​aa- Разъём, 14-контактный·-T​14​aa- На двигателе справа -стрелка-

Login / Signup

VW TOUAREG 2008 Штекерный разъём, 5-контактный·-​T​5mg-​, чёрный Штекерный разъём, 5-контактный·-​T​5mg-​, чёрный На двигателе спереди слева -стрелка А-

Login / Signup

VW TOUAREG 2008 Предохранители

Предохранители

Схема мест установки предохранителей



1 -	Предохранители SB в блоке предохранителей B слева в передней панели

q	Монтажное положение

q	Расположение предохранителей, с ноября 2006 года

2 -	Предохранители (S) в коммутационном блоке, в водоотводящем коробе слева

q	Монтажное положение

q	Расположение предохранителей, двигатель 2,5 л (R5) TDI, с ноября 2006 года

q	Расположение предохранителей, дизельный двигатель 3,0 л (V6), с ноября 2006 года

q	Расположение предохранителей, двигатель 5,0 л (V10) TDI, с ноября 2006 года

q	Расположение предохранителей, бензиновый двигатель 3,2 л (V6), с ноября 2006 года

q	Расположение предохранителей, двигатель 3,6 л (V6) FSI, с ноября 2006 года

q	Расположение предохранителей, двигатель 4,2 л (V8) FSI, с ноября 2006 года

q	Расположение предохранителей, бензиновый двигатель 6,0 л (W12), с ноября 2006 года

Touareg	Месторасположение	№  802 / 2

3 -	Предохранители (SC) в блоке предохранителей C, на передней панели справа

q	Монтажное положение

q	Расположение предохранителей, с ноября 2006 года

4 -	Предохранители (SD) в блоке предохранителей D коммутационного блока под сиденьем водителя

q	Монтажное положение

q	Расположение предохранителей, с ноября 2006 года

Touareg	Месторасположение	№  802 / 3

Блок предохранителей B слева в передней панели

Цветовая маркировка предохранителей

60 A -

синий

50 A -

красный

40 A -

оранжевый

30 A -

зеленый

25 A -

белый

20 A -

жёлтый

15 A -

синий

10 A -

красный

7,5 A -

коричневый

5 A -

бежевый

3 A -

сиреневый

Touareg	Месторасположение	№  802 / 4

VW TOUAREG 2008 Расположение предохранителей (SB) в блоке предохранителей слева в передней панели

Расположение предохранителей (SB) в блоке предохранителей слева в передней панели

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	SB1-предохранитель 1 в блоке предохранителей В	15A¹) 20A²)	-	U1 - прикуриватель U9 - задний прикуриватель	30²) 75¹)
2	-	SB2-предохранитель 2 в блоке предохранителей В	5A²) 15A¹)	-	J160 - реле циркуляционного насоса ²) J708 - реле аккумулятора остаточного тепла ²) R149 - устройство приема радиосигнала дополнительного жидкостного отопителя ²) U18 - розетка 12 В 2 ¹) U20 - розетка 12 В 4 ¹)	30²) 75¹)
3	-	SB3-предохранитель 3 в блоке предохранителей В	15A¹) 20A²)	-	U5 - розетка 12 В U19 - розетка 12 В 3	30²) 75¹)
4	-	SB4-предохранитель 4 в блоке предохранителей В	20A	-	J162 - блок управления отопителя	30
5	-	SB5-предохранитель 5 в блоке предохранителей В	20A	-	U18 - розетка 12 В 2 ²) U19 - розетка 12 В 3 ²) J807 - реле розеток ¹)	30
6	-	SB6-предохранитель 6 в блоке предохранителей В	15A	-	J518 - блок управления системы санкционирования доступа и пуска двигателя ³) J708 - реле аккумулятора остаточного тепла ¹)	30
7	-	SB7-предохранитель 7 в блоке предохранителей В	5A	-	-диагностический разъём J515 - блок управления выбора антенны G397 - датчик дождя и освещенности	30
8	-	SB8-предохранитель 8 в блоке предохранителей В	30A	-	V - электродвигатель стеклоочистителя	30
9	-	SB9-предохранитель 9 в блоке предохранителей В	15A	-	J519 - блок управления бортовой сети (насос омывателя)	30
10	-	SB10-предохранитель 10 в блоке предохранителей В	25A	-	J388 - блок управления левой задней двери (стеклоподъёмник)	30
11	-	SB11-предохранитель 11 в блоке предохранителей В	15A	-	J386 - блок управления двери водителя (центральный замок) J388 - блок управления левой задней двери (центральный замок)	30

¹) только а/м с одной АКБ ²) только а/м с дополнительной АКБ и а/м с системой из двух АКБ ³) только а/м с двигателем V10 TDI

Touareg	Месторасположение	№  802 / 5

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
12	-	SB12-предохранитель 12 в блоке предохранителей В	10A	-	J519 - блок управления бортовой сети (освещение салона)	30
13	-	SB13-предохранитель 13 в блоке предохранителей В	-	-	-не используется	-
14	-	SB14-предохранитель 14 в блоке предохранителей В	25A	-	J386 - блок управления двери водителя (стеклоподъёмник)	30
15	-	SB15-предохранитель 15 в блоке предохранителей В	15A	-	J605 - блок управления подъёмной двери багажного отсека (правый комбинированный фонарь)	30
16	-	SB16-предохранитель 16 в блоке предохранителей В	20A	-	J519 - блок управления бортовой сети (звуковой сигнал рожкового типа)	30
17	-	SB17-предохранитель 17 в блоке предохранителей В	30A	-	J519 - блок управления бортовой сети (свет слева)	30
18	-	SB18-предохранитель 18 в блоке предохранителей В	20A	-	J39 - реле системы очистки фар	30
19	-	SB19-предохранитель 19 в блоке предохранителей В	-	-	-не используется	-
20	-	SB20-предохранитель 20 в блоке предохранителей В	30A	-	J519 - блок управления бортовой сети (АКБ 1)	30
21	-	SB21-предохранитель 21 в блоке предохранителей В	-	-	-не используется	-
22	-	SB22-предохранитель 22 в блоке предохранителей В	30A	-	J647 - блок управления блокировки межколесного дифференциала J756 - блок управления 2 крышки багажного отсека	30
23	-	SB23-предохранитель 23 в блоке предохранителей В	10A	-	J647 - блок управления блокировки межколесного дифференциала	30
24	-	SB24-предохранитель 24 в блоке предохранителей В	5A	-	J502 - блок управления системы контроля давления в шинах	30
25	-	SB25-предохранитель 25 в блоке предохранителей В	15A	-	J352 - блок управления регулировки положения рулевой колонки и высоты ремня безопасности	30
26	-	SB26-предохранитель 26 в блоке предохранителей В	10A	-	F36 - выключатель педали сцепления J... - блоки управления двигателя J234 - блок управления подушек безопасности J285 - блок управления комбинации приборов J519 - блок управления бортовой сети K145 - контрольная лампа откл. подушки безопасности переднего пассажира N378 - электромагнит автоматического ремня безопасности со стороны водителя N379 - электромагнит автоматической катушки ремня безопасности со стороны переднего пассажира	15

Touareg	Месторасположение	№  802 / 6

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
27	-	SB27-предохранитель 27 в блоке предохранителей В	5A	-	E183 - выключатель отключения системы охраны салона W11 - фонарь для чтения, задний левый W12 - фонарь для чтения, задний правый W14 - подсветка косметического зеркала со стороны переднего пассажира W20 - подсветка косметического зеркала со стороны водителя W51 - плафон в двери багажного отсека	30
28	-	SB28-предохранитель 28 в блоке предохранителей В	-	-	-не используется	-
29	-	SB29-предохранитель 29 в блоке предохранителей В	-	-	-не используется	-
30	-	SB30-предохранитель 30 в блоке предохранителей В	-	-	-не используется	-
31	-	SB31-предохранитель 31 в блоке предохранителей В	-	-	-не используется	-
32	-	SB32-предохранитель 32 в блоке предохранителей В	-	-	-не используется	-
33	-	SB33-предохранитель 33 в блоке предохранителей В	15A	-	J527 - блок управления рулевой колонки	30
34	-	SB34-предохранитель 34 в блоке предохранителей В	5A	-	G273 - датчик системы охраны салона G384 - датчик наклона автомобиля	30
35	-	SB35-предохранитель 35 в блоке предохранителей В	30A	-	J519 - блок управления бортовой сети	30
36	-	SB36-предохранитель 36 в блоке предохранителей В	30A	-	E470 - панель управления регулировками сиденья водителя	30
37	-	SB37-предохранитель 37 в блоке предохранителей В	-	-	-не используется	-
38	-	SB38-предохранитель 38 в блоке предохранителей В	-	-	-не используется	-
39	-	SB39-предохранитель 39 в блоке предохранителей В	5A	-	J9 - реле обогрева заднего стекла J32 - реле климатической установки J329 - реле электропитания клеммы 15 J755 - реле режима транспортировки J807 - реле розеток ¹)	30

¹) только а/м с одной АКБ

Touareg	Месторасположение	№  802 / 7

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
40	-	SB40-предохранитель 40 в блоке предохранителей В	5A	-	J285 - блок управления комбинации приборов	30
41	-	SB41-предохранитель 41 в блоке предохранителей В	15A	-	J518 - блок управления системы санкционирования доступа и пуска двигателя	30
42	-	SB42-предохранитель 42 в блоке предохранителей В	30A	-	J245 - блок управления сдвижного люка	30
43	-	SB43-предохранитель 43 в блоке предохранителей В	-	-	-не используется	-
44	-	SB44-предохранитель 44 в блоке предохранителей В	30A	-	E470 - панель управления регулировками сиденья водителя J136 - блок управления для регулировки сиденья и рулевой колонки с функцией памяти J810 - блок управления регулировки сиденья водителя	30
45	-	SB45-предохранитель 45 в блоке предохранителей В	25A	-	J786 - блок управления подогрева задних сидений	30
46	-	SB46-предохранитель 46 в блоке предохранителей В	-	-	-не используется	-
47	-	SB47-предохранитель 47 в блоке предохранителей В	10A	-	J647 - блок управления блокировки межколесного дифференциала	15
48	-	SB48-предохранитель 48 в блоке предохранителей В	5A	-	J769 - блок управления ассистента смены полосы движения J770 - блок управления 2 ассистента смены полосы движения	15
49	-	SB49-предохранитель 49 в блоке предохранителей В	5A	-	J236 - блок управления Servotronic	15
50	-	SB50-предохранитель 50 в блоке предохранителей В	10A	-	G266 - датчик уровня и температуры масла N79 - нагревательный резистор системы вентиляции картера двигателя ¹)	15
51	-	SB51-предохранитель 51 в блоке предохранителей В	5A	-	-диагностический разъём F321 - выключатель стояночного тормоза G238 - датчик загрязнения воздуха G550-датчик адаптивного круиз-контроля J755 - реле режима транспортировки	15
52	-	SB52-предохранитель 52 в блоке предохранителей В	30A	-	V12 - электродвигатель очистителя заднего стекла	15

¹) только а/м с двигателями BHK, BHL

Touareg	Месторасположение	№  802 / 8

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
53	-	SB53-предохранитель 53 в блоке предохранителей В	5A	-	E1 - переключатель освещения J527 - блок управления рулевой колонки J605 - блок управления крышки багажного отсека	15
54	-	SB54-предохранитель 54 в блоке предохранителей В	10A	-	E102 - регулятор корректора фар J667 - модуль левой фары ²) V48 - исполнительный электродвигатель корректора левой фары ¹) V49 - исполнительный электродвигатель корректора правой фары ¹)	15
55	-	SB55-предохранитель 55 в блоке предохранителей В	15A	-	J486 - реле приточного вентилятора (скорость 2)	30
56	-	SB56-предохранитель 56 в блоке предохранителей В	40A	-	J32 - реле климатической установки J309 - разделительное реле солнечной батареи J486 - реле приточного вентилятора (скорость 2) SB55-предохранитель 55 в блоке предохранителей В V305 - электродвигатель регулировки вентилятора Bitron, передний	30
57	-	SB57-предохранитель 57 в блоке предохранителей В	40A	-	V306 - электродвигатель регулировки вентилятора Bitron, задний	30

¹) только а/м с фарами с галогенными лампами ²) только а/м с системой адаптивного освещения

Touareg	Месторасположение	№  802 / 9

VW TOUAREG 2008 Предохранители (S) в коммутационном блоке, в водоотводящем коробе слева

Предохранители (S) в коммутационном блоке, в водоотводящем коробе слева

Цветовая маркировка предохранителей

60 A -

синий

50 A -

красный

40 A -

оранжевый

30 A -

зеленый

25 A -

белый

20 A -

жёлтый

15 A -

синий

10 A -

красный

7,5 A -

коричневый

5 A -

бежевый

3 A -

сиреневый

Touareg	Месторасположение	№  802 / 10

VW TOUAREG 2008 Расположение предохранителей (S) в коммутационном блоке (двигатель 2,5 л (R5) TDI) в водоотводящем коробе слева

Расположение предохранителей (S) в коммутационном блоке (двигатель 2,5 л (R5) TDI) в водоотводящем коробе слева

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	S1 - предохранитель в блоке реле и предохранителей	60A	-	J671 - блок управления 2 вентилятора радиатора	30
2	-	S2 - предохранитель в блоке реле и предохранителей	30A	-	J293 -блок управления вентилятора радиатора ¹)	30
3	-	S3 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
4	-	S4 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
5	-	S5 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
6	-	S6 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
7	-	S7 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
8	-	S8 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
9	-	S9 - предохранитель в блоке реле и предохранителей	30A	-	J623 - блок управления двигателя	87
10	-	S10 - предохранитель в блоке реле и предохранителей	10A	-	G65 - датчик высокого давления J17 - реле топливного насоса J255 - блок управления Climatronic J293 - блок управления вентилятора радиатора J301- блок управления климатической установки J445 - реле насоса системы охлаждения топлива J496 - реле дополнительного насоса системы охлаждения J671 - блок управления 2 вентилятора радиатора N75 - электромагнитный клапан ограничения давления наддува N79 - нагревательный резистор системы вентиляции картера двигателя N280 - регулировочный клапан компрессора климатической установки N345 - переключающий клапан радиатора системы рециркуляции ОГ	87

¹) только а/м для тропиков и а/м с ТСУ

Touareg	Месторасположение	№  802 / 11

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
11	-	S11 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
12	-	S12 - предохранитель в блоке реле и предохранителей	10A	-	J179 - блок управления свечей накаливания J496 - реле дополнительного насоса системы охлаждения	87
13	-	S13 - предохранитель в блоке реле и предохранителей	25A	-	G6 - подкачивающий топливный насос G23 - топливный насос J17 - реле топливного насоса J445 - реле насоса системы охлаждения топлива J715 - реле подкачивающего топливного насоса V166 - насос системы охлаждения топлива	30
14	-	S14 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
15	-	S15 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
16	-	S16 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
17	-	S17 - предохранитель в блоке реле и предохранителей	10A	-	G39 - лямбда-зонд Z19 - нагревательный элемент лямбда-зонда	87
18	-	S18 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-

Touareg	Месторасположение	№  802 / 12

VW TOUAREG 2008 Расположение предохранителей (S) в коммутационном блоке (дизельный двигатель 3,0 л (V6)) в водоотводящем коробе слева

Расположение предохранителей (S) в коммутационном блоке (дизельный двигатель 3,0 л (V6)) в водоотводящем коробе слева

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	S1 - предохранитель в блоке реле и предохранителей	60A	-	J293 - блок управления вентилятора радиатора	30
2	-	S2 - предохранитель в блоке реле и предохранителей	30A	-	J671 - блок управления 2 вентилятора радиатора	30
3	-	S3 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
4	-	S4 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
5	-	S5 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
6	-	S6 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
7	-	S7 - предохранитель в блоке реле и предохранителей	15A	-	N276 - регулятор давления топлива N290 - клапан дозирования топлива	87
8	-	S8 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
9	-	S9 - предохранитель в блоке реле и предохранителей	30A	-	J248 - блок управления системы впрыска дизельного двигателя	87
10	-	S10 - предохранитель в блоке реле и предохранителей	10A	-	G65 - датчик высокого давления J17 - реле топливного насоса J179 - блок управления свечей накаливания J255 - блок управления Climatronic J293 - блок управления вентилятора радиатора J301- блок управления климатической установки J442 - реле подключения генератора ¹) J445 - реле насоса системы охлаждения топлива J496 - реле дополнительного насоса системы охлаждения J671 - блок управления 2 вентилятора радиатора J724 - блок управления турбонагнетателя 1 N18 - клапан рециркуляции ОГ N280 - регулировочный клапан компрессора климатической установки N345 - переключающий клапан радиатора системы рециркуляции ОГ V157 - электродвигатель привода воздушной заслонки/заслонок впускных каналов V275 - электродвигатель привода воздушной заслонки/заслонок впускных каналов 2	87

¹) до мая 2007 года

Touareg	Месторасположение	№  802 / 13

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
11	-	S11 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
12	-	S12 - предохранитель в блоке реле и предохранителей	10A	-	J496 - реле дополнительного насоса системы охлаждения	87
13	-	S13 - предохранитель в блоке реле и предохранителей	25A	-	G6 - подкачивающий топливный насос G23 - топливный насос J445 - реле насоса системы охлаждения топлива J715 - реле подкачивающего топливного насоса V166 - насос системы охлаждения топлива	30
14	-	S14 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
15	-	S15 - предохранитель в блоке реле и предохранителей	10A	-	J317 - реле электропитания клеммы 30	30
16	-	S16 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
17	-	S17 - предохранитель в блоке реле и предохранителей	20A	-	G39 - лямбда-зонд Z19 - нагревательный элемент лямбда-зонда	87
18	-	S18 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-

Touareg	Месторасположение	№  802 / 14

VW TOUAREG 2008 Расположение предохранителей (S) в коммутационном блоке (двигатель 5,0 л (V10) TDI) в водоотводящем коробе слева

Расположение предохранителей (S) в коммутационном блоке (двигатель 5,0 л (V10) TDI) в водоотводящем коробе слева

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	S1 - предохранитель в блоке реле и предохранителей	60A	-	J671 - блок управления 2 вентилятора радиатора V177 - вентилятор радиатора 2	30
2	-	S2 - предохранитель в блоке реле и предохранителей	30A 60A¹)	-	J293 - блок управления вентилятора радиатора V7 - вентилятор радиатора	30
3	-	S3 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
4	-	S4 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
5	-	S5 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
6	-	S6 - предохранитель в блоке реле и предохранителей	60A	-	J701 - реле 1 электропитания	30
7	-	S7 - предохранитель в блоке реле и предохранителей	10A	-	J445 - реле насоса системы охлаждения топлива J496 - реле дополнительного насоса системы охлаждения J708 - реле аккумулятора остаточного тепла V166 - насос системы охлаждения топлива	30
8	-	S8 - предохранитель в блоке реле и предохранителей	30A	-	J624 - блок управления двигателя 2	87
9	-	S9 - предохранитель в блоке реле и предохранителей	30A	-	J623 - блок управления двигателя	87
10	-	S10 - предохранитель в блоке реле и предохранителей	10A	-	G65 - датчик высокого давления J17 - реле топливного насоса J293 - блок управления вентилятора радиатора J671 - блок управления 2 вентилятора радиатора N345 - переключающий клапан радиатора системы рециркуляции ОГ N381 - переключающий клапан 2 радиатора системы рециркуляции ОГ V336 - дозирующий насос дополнительного впрыска в сажевый фильтр 1-го ряда цилиндров ²) V337 - дозирующий насос дополнительного впрыска в сажевый фильтр 2-го ряда цилиндров ²)	87

¹) только а/м для тропиков и а/м с ТСУ

Touareg	Месторасположение	№  802 / 15

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
11	-	S11 - предохранитель в блоке реле и предохранителей	15A	-	F265 - термостат системы охл. двигателя с электронным управлением J255 - блок управления Climatronic J724 - блок управления турбонагнетателя 1 J725 - блок управления турбонагнетателя 2 N280 - регулировочный клапан компрессора климатической установки V135 - насос подачи присадки для работы сажевого фильтра ¹) V157 - электродвигатель привода воздушной заслонки/заслонок впускных каналов V275 - электродвигатель привода воздушной заслонки/заслонок впускных каналов 2 V280 - исполнительный электродвигатель турбонагнетателя 1 V281 - исполнительный электродвигатель турбонагнетателя 2	87
12	-	S12 - предохранитель в блоке реле и предохранителей	5A	-	J179 - блок управления свечей накаливания J445 - реле насоса системы охлаждения топлива J496 - реле дополнительного насоса системы охлаждения J703 - блок управления свечей накаливания 2	87
13	-	S13 - предохранитель в блоке реле и предохранителей	25A¹) 30A	-	G6 - подкачивающий топливный насос G23 - топливный насос J17 - реле топливного насоса J715 - реле подкачивающего топливного насоса ¹)	30
14	-	S14 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
15	-	S15 - предохранитель в блоке реле и предохранителей	10A	-	J317 - реле электропитания клеммы 30	30
16	-	S16 - предохранитель в блоке реле и предохранителей	10A	-	J581 - реле параллельного включения АКБ	50
17	-	S17 - предохранитель в блоке реле и предохранителей	20A	-	G39 - лямбда-зонд G108 - лямбда-зонд 2 Z19 - нагревательный элемент лямбда-зонда Z28 - нагревательный элемент лямбда-зонда 2	87
18	-	S18 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-

¹) кроме американского рынка

Touareg	Месторасположение	№  802 / 16

VW TOUAREG 2008 Расположение предохранителей (S) в коммутационном блоке (бензиновый двигатель 3,2 л (V6)) в водоотводящем коробе слева

Расположение предохранителей (S) в коммутационном блоке (бензиновый двигатель 3,2 л (V6)) в водоотводящем коробе слева

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	S1 - предохранитель в блоке реле и предохранителей	60A	-	J293 - блок управления вентилятора радиатора	30
2	-	S2 - предохранитель в блоке реле и предохранителей	30A	-	J671 - блок управления 2 вентилятора радиатора	30
3	-	S3 - предохранитель в блоке реле и предохранителей	40A	-	V101 - электродвигатель насоса вторичного воздуха	30
4	-	S4 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
5	-	S5 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
6	-	S6 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
7	-	S7 - предохранитель в блоке реле и предохранителей	20A	-	N30 - форсунка цилиндра 1 N31 - форсунка цилиндра 2 N32 - форсунка цилиндра 3 N70 - катушка зажигания 1 с выходным каскадом N127 - катушка зажигания 2 с выходным каскадом N291 - катушка зажигания 3 с выходным каскадом	87
8	-	S8 - предохранитель в блоке реле и предохранителей	20A	-	N33 - форсунка цилиндра 4 N83 - форсунка цилиндра 5 N84 - форсунка цилиндра 6 N292 - катушка зажигания 4 с выходным каскадом N323 - катушка зажигания 5 с выходным каскадом N324 - катушка зажигания 6 с выходным каскадом	87
9	-	S9 - предохранитель в блоке реле и предохранителей	30A	-	J220 - блок управления Motronic N156 - клапан системы изменения геометрии впускного коллектора N205 - клапан 1 регулятора фаз газораспределения впускных клапанов N318 - клапан 1 регулятора фаз газораспределения выпускных клапанов	87

Touareg	Месторасположение	№  802 / 17

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
10	-	S10 - предохранитель в блоке реле и предохранителей	10A	-	G65 - датчик высокого давления J293 - блок управления вентилятора радиатора J569 - реле усилителя тормозов J671 - блок управления 2 вентилятора радиатора N80 - электромагнитный клапан 1 абсорбера N115 - электромагнитный клапан 2 абсорбера V144 - диагностический насос топливной системы	87
11	-	S11 - предохранитель в блоке реле и предохранителей	15A	-	G266 - датчик уровня и температуры масла J255 - блок управления Climatronic N280 - регулировочный клапан компрессора климатической установки	87
12	-	S12 - предохранитель в блоке реле и предохранителей	5A	-	J299 - реле насоса вторичного воздуха J496 - реле дополнительного насоса системы охлаждения	87
13	-	S13 - предохранитель в блоке реле и предохранителей	15A	-	G23 - топливный насос	30
14	-	S14 - предохранитель в блоке реле и предохранителей	15A	-	G6 - подкачивающий топливный насос	30
15	-	S15 - предохранитель в блоке реле и предохранителей	10A	-	J17 - реле топливного насоса J49 - реле электрического топливного насоса 2 J220 - блок управления Motronic J271- реле электропитания Motronic J670 - реле электропитания 2 Motronic	30
16	-	S16 - предохранитель в блоке реле и предохранителей	15A	-	V192 - вакуумный насос тормозной системы	30
17	-	S17 - предохранитель в блоке реле и предохранителей	15A	-	G39 - лямбда-зонд G108 - лямбда-зонд 2	87
18	-	S18 - предохранитель в блоке реле и предохранителей	7,5A	-	G130 - лямбда-зонд после катализатора G131 - лямбда-зонд 2 после катализатора	87

Touareg	Месторасположение	№  802 / 18

VW TOUAREG 2008 Расположение предохранителей (S) в коммутационном блоке (двигатель 3,6 л (V6) FSI) в водоотводящем коробе слева

Расположение предохранителей (S) в коммутационном блоке (двигатель 3,6 л (V6) FSI) в водоотводящем коробе слева

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	S1 - предохранитель в блоке реле и предохранителей	60A	-	J293 - блок управления вентилятора радиатора V7 - вентилятор радиатора	30
2	-	S2 - предохранитель в блоке реле и предохранителей	30A¹)	-	J671 - блок управления 2 вентилятора радиатора ¹) V177 - вентилятор радиатора 2 ¹)	30
3	-	S3 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
4	-	S4 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
5	-	S5 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
6	-	S6 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
7	-	S7 - предохранитель в блоке реле и предохранителей	20A	-	N70 - катушка зажигания 1 с выходным каскадом N127 - катушка зажигания 2 с выходным каскадом N291 - катушка зажигания 3 с выходным каскадом	87
8	-	S8 - предохранитель в блоке реле и предохранителей	20A	-	N292 - катушка зажигания 4 с выходным каскадом N323 - катушка зажигания 5 с выходным каскадом N324 - катушка зажигания 6 с выходным каскадом	87
9	-	S9 - предохранитель в блоке реле и предохранителей	30A	-	J623 - блок управления двигателя	87
10	-	S10 - предохранитель в блоке реле и предохранителей	10A	-	G65 - датчик высокого давления J293 - блок управления вентилятора радиатора J496 - реле дополнительного насоса системы охлаждения J671 - блок управления 2 вентилятора радиатора ¹) V144 - диагностический насос топливной системы	87

¹) только а/м для тропиков и а/м с ТСУ

Touareg	Месторасположение	№  802 / 19

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
11	-	S11 - предохранитель в блоке реле и предохранителей	10A	-	J255 - блок управления Climatronic J301- блок управления климатической установки J442 - реле подключения генератора ¹) N280 - регулировочный клапан компрессора климатической установки	87
12	-	S12 - предохранитель в блоке реле и предохранителей	10A	-	N80 - электромагнитный клапан 1 абсорбера N205 - клапан 1 регулятора фаз газораспределения впускных клапанов N316 - клапан заслонок впускных каналов N318 - клапан 1 регулятора фаз газораспределения выпускных клапанов	87
13	-	S13 - предохранитель в блоке реле и предохранителей	25A	-	J538 - блок управления топливного насоса	87
14	-	S14 - предохранитель в блоке реле и предохранителей	15A	-	N276 - регулятор давления топлива	87
15	-	S15 - предохранитель в блоке реле и предохранителей	10A	-	J623 - блок управления двигателя J271- реле электропитания Motronic J670 - реле электропитания 2 Motronic	30
16	-	S16 - предохранитель в блоке реле и предохранителей	15A	-	J496 - реле дополнительного насоса системы охлаждения	30
17	-	S17 - предохранитель в блоке реле и предохранителей	15A	-	G39 - лямбда-зонд G108 - лямбда-зонд 2 Z19 - нагревательный элемент лямбда-зонда Z28 - нагревательный элемент лямбда-зонда 2	87
18	-	S18 - предохранитель в блоке реле и предохранителей	7,5A	-	G130 - лямбда-зонд после катализатора G131 - лямбда-зонд 2 после катализатора Z29 - нагревательный элемент лямбда-зонда 1, после катализатора Z30 - нагревательный элемент лямбда-зонда 2, после катализатора	87

¹) до мая 2007 года

Touareg	Месторасположение	№  802 / 20

VW TOUAREG 2008 Расположение предохранителей (S) в коммутационном блоке (двигатель 4,2 л (V8) FSI) в водоотводящем коробе слева

Расположение предохранителей (S) в коммутационном блоке (двигатель 4,2 л (V8) FSI) в водоотводящем коробе слева

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	S1 - предохранитель в блоке реле и предохранителей	60A	-	J671 - блок управления 2 вентилятора радиатора V177 - вентилятор радиатора 2	30
2	-	S2 - предохранитель в блоке реле и предохранителей	30A 60A¹)	-	J293 - блок управления вентилятора радиатора V7 - вентилятор радиатора	30
3	-	S3 - предохранитель в блоке реле и предохранителей	40A	-	J299 - реле насоса вторичного воздуха V101 - электродвигатель насоса вторичного воздуха	30
4	-	S4 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
5	-	S5 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
6	-	S6 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
7	-	S7 - предохранитель в блоке реле и предохранителей	20A	-	N70 - катушка зажигания 1 с выходным каскадом N127 - катушка зажигания 2 с выходным каскадом N291 - катушка зажигания 3 с выходным каскадом N292 - катушка зажигания 4 с выходным каскадом N323 - катушка зажигания 5 с выходным каскадом N324 - катушка зажигания 6 с выходным каскадом N325 - катушка зажигания 7 с выходным каскадом N326 - катушка зажигания 8 с выходным каскадом	87
8	-	S8 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-
9	-	S9 - предохранитель в блоке реле и предохранителей	30A	-	J623 - блок управления двигателя	87
10	-	S10 - предохранитель в блоке реле и предохранителей	10A	-	G70 - расходомер воздуха G246 - расходомер воздуха 2 J299 - реле насоса вторичного воздуха N80 - электромагнитный клапан 1 абсорбера V144 - диагностический насос топливной системы	30
11	-	S11 - предохранитель в блоке реле и предохранителей	-	-	-не используется	-

¹) только а/м с ТСУ

Touareg	Месторасположение	№  802 / 21

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
12	-	S12 - предохранитель в блоке реле и предохранителей	20A	-	F265 - термостат системы охл. двигателя с электронным управлением G65 - датчик высокого давления J151 - реле прокачки ОЖ после выкл. двигателя J255 - блок управления Climatronic J301- блок управления климатической установки J293 - блок управления вентилятора радиатора J442 - реле подключения генератора ¹) J671 - блок управления 2 вентилятора радиатора N205 - клапан 1 регулятора фаз газораспределения впускных клапанов N208 - клапан 2 регулятора фаз газораспределения впускных клапанов N280 - регулировочный клапан компрессора климатической установки N318 - клапан 1 регулятора фаз газораспределения выпускных клапанов N319 - клапан 2 регулятора фаз газораспределения выпускных клапанов V157 - электродвигатель привода воздушной заслонки/заслонок впускных каналов V183 - электродвигатель изменения геометрии впускного коллектора	87
13	-	S13 - предохранитель в блоке реле и предохранителей	25A	-	J538 - блок управления топливного насоса	30
14	-	S14 - предохранитель в блоке реле и предохранителей	10A	-	N290 - клапан дозирования топлива N402 - клапан 2 для дозирования топлива	30
15	-	S15 - предохранитель в блоке реле и предохранителей	10A	-	J271- реле электропитания Motronic J623 - блок управления двигателя	30
16	-	S16 - предохранитель в блоке реле и предохранителей	15A	-	J569 - реле усилителя тормозов V192 - вакуумный насос тормозной системы	30
17	-	S17 - предохранитель в блоке реле и предохранителей	10A	-	G39 - лямбда-зонд G108 - лямбда-зонд 2	87
18	-	S18 - предохранитель в блоке реле и предохранителей	10A	-	G130 - лямбда-зонд после катализатора G131 - лямбда-зонд 2 после катализатора	87

¹) до мая 2007 года

Touareg	Месторасположение	№  802 / 22

VW TOUAREG 2008 Расположение предохранителей (S) в коммутационном блоке (бензиновый двигатель 6,0 л (W12)) в водоотводящем коробе слева

Расположение предохранителей (S) в коммутационном блоке (бензиновый двигатель 6,0 л (W12)) в водоотводящем коробе слева

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	S1 - предохранитель в блоке реле и предохранителей	60A	-	J671 - блок управления 2 вентилятора радиатора V177 - вентилятор радиатора 2	30
2	-	S2 - предохранитель в блоке реле и предохранителей	30A 60A¹)	-	J293 - блок управления вентилятора радиатора V7 - вентилятор радиатора	30
3	-	S3 - предохранитель в блоке реле и предохранителей	40A	-	J299 - реле насоса вторичного воздуха V101 - электродвигатель насоса вторичного воздуха	30
4	-	S4 - предохранитель в блоке реле и предохранителей	40A	-	J545 - реле насоса вторичного воздуха 2 V189 - электродвигатель насоса вторичного воздуха 2	30
5	-	S5 - предохранитель в блоке реле и предохранителей	30A	-	N325 - катушка зажигания 7 с выходным каскадом N326 - катушка зажигания 8 с выходным каскадом N327 - катушка зажигания 9 с выходным каскадом N328 - катушка зажигания 10 с выходным каскадом N329 - катушка зажигания 11 с выходным каскадом N330 - катушка зажигания 12 с выходным каскадом S7 - предохранитель в блоке реле и предохранителей	87
6	-	S6 - предохранитель в блоке реле и предохранителей	30A	-	N70 - катушка зажигания 1 с выходным каскадом N127 - катушка зажигания 2 с выходным каскадом N291 - катушка зажигания 3 с выходным каскадом N292 - катушка зажигания 4 с выходным каскадом N323 - катушка зажигания 5 с выходным каскадом N324 - катушка зажигания 6 с выходным каскадом S8 - предохранитель в блоке реле и предохранителей	87
7	-	S7 - предохранитель в блоке реле и предохранителей	10A	-	N85 - форсунка цилиндра 7 N86 - форсунка цилиндра 8 N299 - форсунка цилиндра 9 N300 - форсунка цилиндра 10 N301 - форсунка цилиндра 11 N302 - форсунка цилиндра 12	87

¹) только а/м с ТСУ

Touareg	Месторасположение	№  802 / 23

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
8	-	S8 - предохранитель в блоке реле и предохранителей	10A	-	N30 - форсунка цилиндра 1 N31 - форсунка цилиндра 2 N32 - форсунка цилиндра 3 N33 - форсунка цилиндра 4 N83 - форсунка цилиндра 5 N84 - форсунка цилиндра 6	87
9	-	S9 - предохранитель в блоке реле и предохранителей	30A	-	J623 - блок управления двигателя J624 - блок управления двигателя 2	87
10	-	S10 - предохранитель в блоке реле и предохранителей	10A	-	G65 - датчик высокого давления J255 - блок управления Climatronic J293 - блок управления вентилятора радиатора J301- блок управления климатической установки J442 - реле подключения генератора ¹) J671 - блок управления 2 вентилятора радиатора V144 - диагностический насос топливной системы	87
11	-	S11 - предохранитель в блоке реле и предохранителей	15A	-	N80 - электромагнитный клапан 1 абсорбера N205 - клапан 1 регулятора фаз газораспределения впускных клапанов N208 - клапан 2 регулятора фаз газораспределения впускных клапанов N280 - регулировочный клапан компрессора климатической установки N318 - клапан 1 регулятора фаз газораспределения выпускных клапанов N319 - клапан 2 регулятора фаз газораспределения выпускных клапанов	87
12	-	S12 - предохранитель в блоке реле и предохранителей	5A	-	J49 - реле электрического топливного насоса 2 J299 - реле насоса вторичного воздуха J545 - реле насоса вторичного воздуха 2 J624 - блок управления двигателя 2	87

¹) до мая 2007 года

Touareg	Месторасположение	№  802 / 24

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
13	-	S13 - предохранитель в блоке реле и предохранителей	15A	-	G6 - подкачивающий топливный насос J17 - реле топливного насоса	30
14	-	S14 - предохранитель в блоке реле и предохранителей	15A	-	G23 - топливный насос J49 - реле электрического топливного насоса 2	30
15	-	S15 - предохранитель в блоке реле и предохранителей	10A	-	J17 - реле топливного насоса J271- реле электропитания Motronic J623 - блок управления двигателя J624 - блок управления двигателя 2	30
16	-	S16 - предохранитель в блоке реле и предохранителей	15A	-	J496 - реле дополнительного насоса системы охлаждения J569 - реле усилителя тормозов V51 - насос системы прокачки ОЖ после выключения двигателя V192 - вакуумный насос тормозной системы	30
17	-	S17 - предохранитель в блоке реле и предохранителей	30A	-	G39 - лямбда-зонд G108 - лямбда-зонд 2 G285 - лямбда-зонд 3 G286 - лямбда-зонд 4 Z19 - нагревательный элемент лямбда-зонда Z28 - нагревательный элемент лямбда-зонда 2 Z62 - нагревательный элемент лямбда-зонда 3 Z63 - нагревательный элемент лямбда-зонда 4	87
18	-	S18 - предохранитель в блоке реле и предохранителей	15A	-	G130 - лямбда-зонд после катализатора G131 - лямбда-зонд 2 после катализатора G287 - лямбда-зонд 3 после катализатора G288 - лямбда-зонд 4 после катализатора Z29 - нагревательный элемент лямбда-зонда 1, после катализатора Z30 - нагревательный элемент лямбда-зонда 2, после катализатора Z64 - нагревательный элемент лямбда-зонда 3, после катализатора Z65 - нагревательный элемент лямбда-зонда 4, после катализатора	87

Touareg	Месторасположение	№  802 / 25

VW TOUAREG 2008 Блок предохранителей С справа в передней панели

Блок предохранителей С справа в передней панели

Цветовая маркировка предохранителей

60 A -

синий

50 A -

красный

40 A -

оранжевый

30 A -

зеленый

25 A -

белый

20 A -

жёлтый

15 A -

синий

10 A -

красный

7,5 A -

коричневый

5 A -

бежевый

3 A -

сиреневый

Touareg	Месторасположение	№  802 / 26

VW TOUAREG 2008 Расположение предохранителей (SC) в блоке предохранителей C, на передней панели справа

Расположение предохранителей (SC) в блоке предохранителей C, на передней панели справа

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	SC1-предохранитель 1 в блоке предохранителей С	15A	-	J345 - блок управления распознавания прицепа	30
2	-	SC2-предохранитель 2 в блоке предохранителей С	5A	-	J446 - блок управления парковочного ассистента	30
3	-	SC3-предохранитель 3 в блоке предохранителей С	15A	-	J345 - блок управления распознавания прицепа	30
4	-	SC4-предохранитель 4 в блоке предохранителей С	5A	-	J412 - блок управления электроники управления мобильного телефона	30
5	-	SC5-предохранитель 5 в блоке предохранителей С	15A	-	J345 - блок управления распознавания прицепа	30
6	-	SC6-предохранитель 6 в блоке предохранителей С	30A	-	J104 - блок управления ABS	30
7	-	SC7-предохранитель 7 в блоке предохранителей С	5A	-	J646 - блок управления раздаточной коробки	30
8	-	SC8-предохранитель 8 в блоке предохранителей С	30A	-	J519 - блок управления бортовой сети (свет справа)	30
9	-	SC9-предохранитель 9 в блоке предохранителей С	10A	-	-Индивидуальное оборудование R190 - цифровой спутниковый радиотюнер ¹)	30
10	-	SC10-предохранитель 10 в блоке предохранителей С	5A	-	J772 - блок управления камеры заднего вида R78 - ТВ-тюнер	30
11	-	SC11-предохранитель 11 в блоке предохранителей С	20A	-	J503 - блок управления с дисплеем радионавигационной системы R - магнитола -Комплект для установки радионавигационной системы в условиях сервиса (Япония)	30
12	-	SC12-предохранитель 12 в блоке предохранителей С	30A	-	R12 - усилитель	30
13	-	SC13-предохранитель 13 в блоке предохранителей С	-	-	-не используется	-
14	-	SC14-предохранитель 14 в блоке предохранителей С	15A	-	J605 - блок управления крышки багажного отсека	30

¹) только для американского рынка

Touareg	Месторасположение	№  802 / 27

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
15	-	SC15-предохранитель 15 в блоке предохранителей С	25A	-	J389 - блок управления правой задней двери (стеклоподъёмник)	30
16	-	SC16-предохранитель 16 в блоке предохранителей С	10A	-	W3 - плафон освещения багажного отсека	30
17	-	SC17-предохранитель 17 в блоке предохранителей С	-	-	-не используется	-
18	-	SC18-предохранитель 18 в блоке предохранителей С	30A	-	J9 - реле обогрева заднего стекла	30
19	-	SC19-предохранитель 19 в блоке предохранителей С	-	-	-не используется	-
20	-	SC20-предохранитель 20 в блоке предохранителей С	30A	-	U13 - инвертор с розеткой, 12 В-230 В U27 - инвертор с розеткой, 12 В-115 В ¹)	30
21	-	SC21-предохранитель 21 в блоке предохранителей С	10A	-	F266 - концевой выключатель капота	30
22	-	SC22-предохранитель 22 в блоке предохранителей С	25A	-	J774 - блок управления обогрева передних сидений	30
23	-	SC23-предохранитель 23 в блоке предохранителей С	10A	-	J255 - блок управления Climatronic	30
24	-	SC24-предохранитель 24 в блоке предохранителей С	25A	-	E471 - панель управления регулировками сиденья переднего пассажира J521 - блок управления регулировки сиденья переднего пассажира с функцией памяти	30
25	-	SC25-предохранитель 25 в блоке предохранителей С	5A	-	E265 - задняя панель управления и индикации Climatronic J301- блок управления климатической установки	30
26	-	SC26-предохранитель 26 в блоке предохранителей С	-	-	-не используется	-
27	-	SC27-предохранитель 27 в блоке предохранителей С	15A	-	J197 - блок управления системы регулирования дорожного просвета	30
28	-	SC28-предохранитель 28 в блоке предохранителей С	-	-	-не используется	-
29	-	SC29-предохранитель 29 в блоке предохранителей С	10A	-	J217 - блок управления АКП	30

¹) только для американского рынка

Touareg	Месторасположение	№  802 / 28

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
30	-	SC30-предохранитель 30 в блоке предохранителей С	20A	-	J714 - реле доводчика	30
31	-	SC31-предохранитель 31 в блоке предохранителей С	15A	-	J605 - блок управления крышки багажного отсека	30
32	-	SC32-предохранитель 32 в блоке предохранителей С	10A	-	J387 - блок управления двери переднего пассажира (центральный замок) J389 - блок управления правой задней двери (центральный замок)	30
33	-	SC33-предохранитель 33 в блоке предохранителей С	15A	-	-Индивидуальное оборудование	30
34	-	SC34-предохранитель 34 в блоке предохранителей С	25A	-	J387 - блок управления двери переднего пассажира (стеклоподъёмник)	30
35	-	SC35-предохранитель 35 в блоке предохранителей С	30A	-	E471 - панель управления регулировками сиденья переднего пассажира	30
36	-	SC36-предохранитель 36 в блоке предохранителей С	5A	-	J603 - блок управления системы определения положения автомобиля J702 - дисплей на потолке	30
37	-	SC37-предохранитель 37 в блоке предохранителей С	-	-	-не используется	-
38	-	SC38-предохранитель 38 в блоке предохранителей С	10A	-	J104 - блок управления ABS	15
39	-	SC39-предохранитель 39 в блоке предохранителей С	5A	-	J410 - реле нагревательного элемента левой части ветрового стекла J411 - реле нагревательного элемента прав. части ветрового стекла J745 - блок управления адаптивного освещения и корректора фар -Индивидуальное оборудование	15
40	-	SC40-предохранитель 40 в блоке предохранителей С	10A	-	J646 - блок управления раздаточной коробки	15
41	-	SC41-предохранитель 41 в блоке предохранителей С	10A	-	J345 - блок управления распознавания прицепа	15
42	-	SC42-предохранитель 42 в блоке предохранителей С	5A	-	E284 - панель управления открывания ворот гаража J530 - блок управления открывания ворот гаража	15
43	-	SC43-предохранитель 43 в блоке предохранителей С	5A	-	F41 - выключатель заднего хода	15

Touareg	Месторасположение	№  802 / 29

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
44	-	SC44-предохранитель 44 в блоке предохранителей С	5A	-	E94 - регулятор подогрева сиденья водителя E95 - регулятор подогрева сиденья переднего пассажира E128 - выключатель регулировки заднего левого сиденья с подогревом E129 - выключатель регулировки заднего правого сиденья с подогревом E281 - панель управления для регулирования дорожного просвета Z20 - нагревательный резистор левого жиклера стеклоомывателя Z21 - нагревательный резистор правого жиклера стеклоомывателя	15
45	-	SC45-предохранитель 45 в блоке предохранителей С	-	-	-не используется	-
46	-	SC46-предохранитель 46 в блоке предохранителей С	-	-	-не используется	-
47	-	SC47-предохранитель 47 в блоке предохранителей С	10A	-	J668 - модуль правой фары	15
48	-	SC48-предохранитель 48 в блоке предохранителей С	10A	-	J197 - блок управления системы регулирования дорожного просвета	15
49	-	SC49-предохранитель 49 в блоке предохранителей С	5A	-	Y7 - электрохромное внутреннее зеркало	15
50	-	SC50-предохранитель 50 в блоке предохранителей С	5A	-	E256 - клавиша отключения ASR и ESP	15
51	-	SC51-предохранитель 51 в блоке предохранителей С	15A	-	J217 - блок управления АКП	15
52	-	SC52-предохранитель 52 в блоке предохранителей С	5A	-	F125 - многофункциональный переключатель F189 - переключатель Tiptronic N380 - электромагнит блокировки селектора АКП в положении P	15
53	-	SC53-предохранитель 53 в блоке предохранителей С	30A	-	J411 - реле нагревательного элемента прав. части ветрового стекла	30
54	-	SC54-предохранитель 54 в блоке предохранителей С	30A	-	J410 - реле нагревательного элемента левой части ветрового стекла	30
55	-	SC55-предохранитель 55 в блоке предохранителей С	-	-	-не используется	-
56	-	SC56-предохранитель 56 в блоке предохранителей С	40A	-	J104 - блок управления ABS	30
57	-	SC57-предохранитель 57 в блоке предохранителей С	40A	-	J646 - блок управления раздаточной коробки	30

Touareg	Месторасположение	№  802 / 30

VW TOUAREG 2008 Расположение предохранителей (SD) в коммутационном блоке под сиденьем водителя, блок предохранителей D Расположение предохранителей (SD) в коммутационном блоке под сиденьем водителя, блок предохранителей D ⇒ Электрооборудование; Рем. гр. 97; Снятие и установка блока предохранителей

Цветовая маркировка предохранителей

60 A -

синий

50 A -

красный

40 A -

оранжевый

30 A -

зеленый

25 A -

белый

20 A -

жёлтый

15 A -

синий

10 A -

красный

7,5 A -

коричневый

5 A -

бежевый

3 A -

сиреневый

Touareg	Месторасположение	№  802 / 31

VW TOUAREG 2008 Расположение предохранителей (SD) в коммутационном блоке под сиденьем водителя

Расположение предохранителей (SD) в коммутационном блоке под сиденьем водителя

№		Обозначение на схемах электрооборудования	Номинал		Функция/узел	Клемма
1	-	SD1-предохранитель 1 в блоке предохранителей D	150A	-	-Левый блок предохранителей (SB1 - SB6, SB7 - SB12, SB14 - SB18, SB20 - SB25, SB33 - SB36, SB39 - SB41, SB42 - SB45, SB56, SB57)	30
2	-	SD2-предохранитель 2 в блоке предохранителей D	150A	-	-Правый блок предохранителей (SC1 - SC4, SC5 - SC8, SC14 - SC19, SC20 - SC25, SC27 - SC30, SC53, SC54 ,SC56, SC57)	30
3	-	SD3-предохранитель 3 в блоке предохранителей D	60A	-	-Правый блок предохранителей (SC9 - SC12)	30
4	-	SD4-предохранитель 4 в блоке предохранителей D	60A¹)	-	J710 - реле 2 электропитания ¹)	30
5	-	SD5-предохранитель 5 в блоке предохранителей D	60A	-	J329 - реле электропитания клеммы 15	30
6	-	SD6-предохранитель 6 в блоке предохранителей D	-	-	-не используется	-
7	-	SD7-предохранитель 7 в блоке предохранителей D	250A ¹)²)	-	J713 - реле зарядки второй АКБ ¹)²)	30
8	-	SD8-предохранитель 8 в блоке предохранителей D	150A ¹) 60A²)	-	-Левый блок предохранителей (SB1 - SB6, SB56) J701 - реле 1 электропитания ¹)	30
9	-	SD9-предохранитель 9 в блоке предохранителей D	5A	-	J519 - блок управления бортовой сети	30
10	-	SD10-предохранитель 10 в блоке предохранителей D	10A¹)	-	J519 - блок управления бортовой сети ¹)	30
11	-	SD11-предохранитель 11 в блоке предохранителей D	5A¹)	-	J519 - блок управления бортовой сети ¹)	30
12	-	SD12-предохранитель 12 в блоке предохранителей D	-	-	-не используется	-
13	-	SD13-предохранитель 13 в блоке предохранителей D	40A	-	J403 - реле компрессора системы регулирования дорожного просвета	30
14	-	SD14-предохранитель 14 в блоке предохранителей D	-	-	-не используется	-

¹) только а/м с двигателем V10 TDI ²) только а/м с дополнительной АКБ

VW TOUAREG 2008 Схема установки блоков управления

Схема установки блоков управления

1 -	Модуль правой фары -J668-

q	Место установки

q

Разъём

2 -	Блок управления газоразрядной лампы правой фары -J344-

q	Место установки

3 -	Блок управления двигателя 2 -J624-

q	Только а/м с бензиновыми двигателями 6,0 л (W12)

q	Место установки

q	Расположение разъёмов

4 -	Блок управления Motronic -J220-

q	Место установки

q	Расположение разъёмов (в сборе 121-контактный)

q	Только а/м с бензиновыми двигателями 3,2 л (V6) и 4,2 л (V8)

q	Расположение разъёмов (в сборе 154-контактный)

q	Только а/м с бензиновыми двигателями 3,6 л (V6)

4 -	Блок управления системы впрыска дизельного двигателя -J248-

q	Место установки

q	Расположение разъёмов

q	Только а/м с двигателями 3,0 л (V6) TDI

Touareg	Месторасположение	№  804 / 2

4 -	Блок управления двигателя -J623-

q	Место установки

q	Расположение разъёмов

q	Только а/м с двигателями 5,0 л (V10), 2,5 л (R5) TDI и бензиновыми двигателями 6,0 л (W12)

5 -	Блок управления ABS -J104-

q	Место установки

q	Расположение разъёмов

6 -	Блок управления отопителя -J162-

q	Место установки

q	Расположение разъёмов

7 -	Блок управления газоразрядной лампы левой фары -J343-

q	Место установки

8 -	Модуль левой фары -J667-

q	Место установки

q

Разъём

9 -	Блок управления вентилятора радиатора -J293-

q	Место установки

q	Расположение разъёмов

9 -	Блок управления 2 вентилятора радиатора -J671-

q	Место установки

q	Расположение разъёмов

Touareg	Месторасположение	№  804 / 3

Модуль правой фары -J668-/ Блок управления газоразрядной лампы правой фары -J344-

Место установки:

A -

Фара

B -	Блок управления газоразрядной лампы правой фары -J344-

D -	Модуль правой фары -J668-

Разъём:

C -	Разъём, 14-контактный -T14j-

Touareg	Месторасположение	№  804 / 4

VW TOUAREG 2008 Блок управления двигателя 2 -J624- Блок управления двигателя 2 -J624-

Место установки: В водоотводящем коробе справа -стрелка B-

Login / Signup

Touareg	Месторасположение	№  804 / 5

Расположение разъемов:

A -	Разъём блока управления двигателя 2 -J624-

Разъёмы:

B -	Разъём, 81-контактный -T121b-, на жгуте проводов

C -	Разъём, 40-контактный -T121b-, на жгуте проводов

81-контактный и 40-контактный разъёмы вместе образуют разъём -T121b-.

Touareg	Месторасположение	№  804 / 6

Блоки управления двигателя

Место установки: В водоотводящем коробе справа -стрелка A-

Login / Signup

Touareg	Месторасположение	№  804 / 7

Расположение разъемов:

A -	Блок управления Motronic -J220-

Разъёмы:

B -	Разъём, 81-контактный -T121a-, на жгуте проводов

C -	Разъём, 40-контактный -T121a-, на жгуте проводов

81-контактный и 40-контактный разъёмы вместе образуют разъём -T121a-.

Touareg	Месторасположение	№  804 / 8

Блок управления Motronic -J220-/ блок управления системы впрыска дизельного двигателя -J248-

Расположение разъёмов (в сборе 154-контактный):

A -	Блок управления двигателя -J220- (3,6 л V6)

A -	Блок управления двигателя -J248- (3,0 л V6)

Разъёмы:

B -	Разъём, 94-контактный -T94- (3,6 л V6)

B -	Разъём, 94-контактный -T94aa- (3,0 л V6)

C -	Разъём, 60-контактный -T60- (3,6 л V6)

C -	Разъём, 60-контактный -T60aa- (3,0 л V6)

Разъёмы -T94-/ -T94aa- и -T60-/ -T60aa- вместе образуют 154-контактный разъём.

Touareg	Месторасположение	№  804 / 9

VW TOUAREG 2008 Блок управления двигателя (Master) -J623-

Блок управления двигателя (Master) -J623-

Расположение разъемов:

A -	Блок управления двигателя -J623-

Разъёмы:

B -	Разъём, 94-контактный -T94aa-

C -	Разъём, 60-контактный -T60aa-

Разъёмы -T94aa- и -T60aa- вместе образуют 154-контактный разъём.

Touareg	Месторасположение	№  804 / 10

Блок управления ABS -J104-

Место установки: В водоотводящем коробе справа, под блоком управления двигателя -стрелка-

Login / Signup

Touareg	Месторасположение	№  804 / 11

Расположение разъемов:

A -	Блок управления ABS -J104-

Разъём:

B -	Разъём, 47-контактный -T47b-

Touareg	Месторасположение	№  804 / 12

Блок управления отопителя -J162-

Место установки: за подкрылком передней левой арки -стрелка-

Login / Signup

Touareg	Месторасположение	№  804 / 13

Расположение разъемов:

A -	Блок управления отопителя -J162-

Разъём:

B -	Разъём, 6-контактный -T6m-

C -	Разъём, 2-контактный -T2m-

Touareg	Месторасположение	№  804 / 14

Модуль левой фары -J667-/ Блок управления газоразрядной лампы левой фары -J343-

Место установки:

A -

Фара

B -	Блок управления газоразрядной лампы левой фары -J343-

D -	Модуль левой фары -J667-

Разъём:

C -	Разъём, 14-контактный -T14i-

На рисунках изображена правая сторона автомобиля. Левая сторона аналогична правой.

Touareg	Месторасположение	№  804 / 15

VW TOUAREG 2008 Блок управления вентилятора радиатора -J293- Блок управления вентилятора радиатора -J293-

Место установки: на вентиляторе радиатора -стрелка D-

Login / Signup

Touareg	Месторасположение	№  804 / 16

Расположение разъемов:

A -	Блок управления вентилятора радиатора

Разъём:

B -	Разъем, 4-контактный -T4be-

Touareg	Месторасположение	№  804 / 17

Блок управления 2 вентилятора радиатора -J671-

Место установки: на вентиляторе радиатора -стрелка A-

Login / Signup

Touareg	Месторасположение	№  804 / 18

Расположение разъемов:

A -	Блок управления 2 вентилятора радиатора -J671-

Разъём:

B -	Разъём, 4-контактный -T4bf-

VW TOUAREG 2008

VW TOUAREG 2008 Перечень точек соединения с массой в моторном отсеке

Перечень точек соединения с массой в моторном отсеке



1 -	Точка соединения с массой 4 в моторном отсеке справа -644-

q	Место установки

2 -	Точка соединения с массой 2 в моторном отсеке справа -614-

q	Место установки

3 -	Точка соединения с массой в моторном отсеке справа -13-

q	Место установки

4 -	Точка соединения с массой на блоке цилиндров -18-

q	Место установки

5 -	Точка соединения с массой 2 на перегородке моторного отсека -646-

q	Место установки

6 -	Точка соединения с массой 1 на перегородке моторного отсека -645-

q	Место установки

7 -	Точка соединения с массой 3 на перегородке моторного отсека -647-

q	Место установки

8 -	Точка соединения с массой в центре водоотводящего короба -608-

q	Место установки

Touareg	Месторасположение	№  801 / 2

9 -	Точка соединения с массой на левой головке блока цилиндров -601-

q	Место установки

10 -	Точка соединения с массой на правой головке блока цилиндров -600-

q	Место установки

11 -	Точка соединения с массой в моторном отсеке слева -12-

q	Место установки

12 -	Точка соединения с массой 2 в моторном отсеке слева -640-

q	Место установки

Touareg	Месторасположение	№  801 / 3

608 Точка соединения с массой в водоотводящем коробе по центру -стрелка-

Login / Signup

614 Точка соединения с массой 2 в моторном отсеке справа -стрелка A-    644 Точка соединения с массой 4 в моторном отсеке справа -стрелка B-

Login / Signup

Touareg	Месторасположение	№  801 / 4

12 Точка соединения с массой слева в моторном отсеке -стрелка-

Login / Signup

13 Точка соединения с массой справа в моторном отсеке -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 5

647 Точка соединения с массой 3 на перегородке моторного отсека -стрелка-

Login / Signup

18 Точка соединения с массой на блоке цилиндров -стрелка-   Примечание: Наличие и расположение точек соединения с массой на двигателе зависит от комплектации. Фактический внешний вид этих точек может отличаться от приведённого на изображениях.

Login / Signup

Touareg	Месторасположение	№  801 / 6

640 Точка соединения с массой 2 слева в моторном отсеке -стрелка-

Login / Signup

645 Точка соединения с массой 1 на перегородке моторного отсека -стрелка А-    646 Точка соединения с массой 2 на перегородке моторного отсека -стрелка B-

Login / Signup

Touareg	Месторасположение	№  801 / 7

600 Точка соединения с массой на правой головке блока цилиндров -стрелка-, зависит от комплектации    601 Точка соединения с массой на левой головке блока цилиндров -стрелка-, зависит от комплектации   Примечание: Наличие и расположение точек соединения с массой на двигателе зависит от комплектации. Фактический внешний вид этих точек может отличаться от приведённого на изображениях.

Login / Signup

Touareg	Месторасположение	№  801 / 8

Перечень точек соединения с массой в салоне

1 -	Точка соединения с массой за комбинацией приборов справа -33-

q	Место установки

2 -	Точка соединения с массой (аудио) спереди под центральной консолью -610-

q	Место установки

3 -	Точка соединения с массой на правой стойке А -638-

q	Место установки

4 -	Точка соединения с массой в крыше спереди по центру -689-

q	Место установки

5 -	Точка соединения с массой под сиденьем переднего пассажира -35-

q	Место установки

6 -	Точка соединения с массой, на правой стойке B -720-

q	Место установки

7 -	Точка соединения с массой под задним сиденьем слева -39-

q	Место установки

Touareg	Месторасположение	№  801 / 9

8 -	Точка соединения с массой, на левой стойке B -79-

q	Место установки

9 -	Точка соединения с массой под сиденьем водителя -34-

q	Место установки

10 -	Точка соединения с массой на рулевом колесе -678-

q	Место установки

11 -	Точка соединения с массой на левой стойке А -639-

q	Место установки

12 -	Точка соединения с массой за комбинацией приборов слева -32-

q	Место установки

13 -	Точка соединения с массой за передней панелью по середине -45-

q	Место установки

Touareg	Месторасположение	№  801 / 10

32 Точка соединения с массой за комбинацией приборов слева -стрелка-

Login / Signup

33 Точка соединения с массой за комбинацией приборов справа -стрелка A-    638 Точка соединения с массой на правой стойке А -стрелка B-

Login / Signup

Touareg	Месторасположение	№  801 / 11

610 Точка соединения с массой (аудио) спереди под центральной консолью -стрелка B-

Login / Signup

720 Точка соединения с массой, на правой стойке B -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 12

689 Точка соединения с массой на крыше спереди по центру -стрелка-

Login / Signup

678 Точка соединения с массой на рулевом колесе -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 13

34 Точка соединения с массой под сиденьем водителя -стрелка-

Login / Signup

35 Точка соединения с массой под сиденьем переднего пассажира -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 14

39 Точка соединения с массой под задним сиденьем слева -стрелка-

Login / Signup

45 Точка соединения с массой за передней панелью, по центру -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 15

79 Точка соединения с массой на левой стойке B -стрелка-

Login / Signup

639 Точка соединения с массой на левой стойке А -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 16

Перечень точек соединения с массой в багажном отсеке

1 -	Точка соединения с массой на заливной горловине топливного бака -611-

q	Место установки

2 -	Точка соединения с массой в багажном отсеке справа -51-

q	Место установки

3 -	Точка соединения с массой на крыше сзади справа -666-

q	Место установки

4 -	Точка соединения с массой на крышке багажного отсека справа -53-

q	Место установки

5 -	Точка соединения с массой возле второй АКБ -49-

q	Место установки

6 -	Точка соединения с массой возле электродвигателя очистителя заднего стекла -58-

q	Место установки

7 -	Точка соединения с массой на крышке багажного отсека слева -52-

q	Место установки

8 -	Точка соединения с массой в багажном отсеке слева -50-

q	Место установки

9 -	Точка соединения с массой на крыше сзади слева -667-

q	Место установки

Touareg	Месторасположение	№  801 / 17

611 Точка соединения с массой на заливной горловине топливного бака -стрелка-

Login / Signup

666 Точка соединения с массой на крыше сзади справа -стрелка A-    667 Точка соединения с массой на крыше сзади слева -стрелка B-

Login / Signup

Touareg	Месторасположение	№  801 / 18

51 Точка соединения с массой в багажном отсеке справа -стрелка-

Login / Signup

58 Точка соединения с массой возле электродвигателя очистителя заднего стекла -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 19

52 Точка соединения с массой на двери багажного отсека слева -стрелка-

Login / Signup

53 Точка соединения с массой на двери багажного отсека справа -стрелка-

Login / Signup

Touareg	Месторасположение	№  801 / 20

49 Точка соединения с массой рядом со второй АКБ -стрелка-

Login / Signup

50 Точка соединения с массой в багажном отсеке слева -стрелка-

Login / Signup
