VW TOUAREG 2010 – 2,5 л / 128 кВт TDI, двигатель BPE . Электросхемы, Распиновки, Расположения элементов

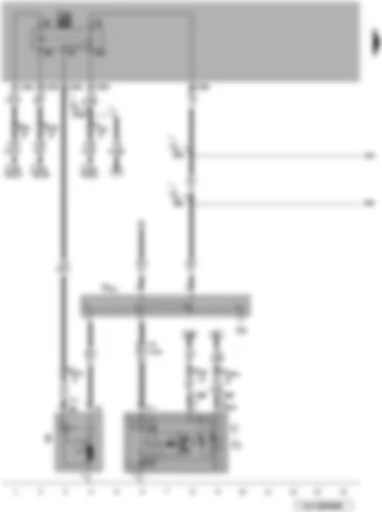

Электросхемa VW TOUAREG 2010 - Стартер - генератор - регулятор напряжения - реле электропитания клеммы 50 - разветвитель клеммы 30



Электросхемa  VW TOUAREG 2010 - Стартер - генератор - регулятор напряжения - реле электропитания клеммы 50 - разветвитель клеммы 30
AАКБ
BСтартер
CГенератор
C1Регулятор напряжения
J518Блок управления системы санкц. доступа и пуска двигателя
J682Реле электропитания, кл. 50
T1vРазъем, 1-контактный
T2gdРазъём, 2-контактный, чёрный
T6maРазъём, 6-контактный, белый, коммутационный блок в моторном отсеке
T10cРазъём, 10-контактный, розовый, коммутационный блок в моторном отсеке
T10dРазъём, 10-контактный, синий, коммутационный блок в моторном отсеке
T10fРазъём, 10-контактный, красный, коммутационный блок в моторном отсеке
T10maРазъём, 10-контактный, чёрный, коммутационный блок в моторном отсеке
T81Разъём, 81-контактный
TV2Разветвитель клеммы 30
U6Разъём для пуска от внешнего источника питания
   D50 Плюсовое соединение (30) в жгуте проводов моторного отсека
   D75 Плюсовое соединение 2 (30) в жгуте проводов моторного отсека
   D108 Соединение 6 в жгуте проводов моторного отсека
*Только для а/м с генератором 150 A
**Только для а/м с генератором 180 A

Электросхемa VW TOUAREG 2010 - Реле электропитания клеммы 30 - предохранители



J317Реле электропитания клеммы 30
S1Предохранитель в блоке реле и предохранителей, в моторном отсеке
S2Предохранитель в блоке реле и предохранителей, в моторном отсеке
S9Предохранитель в блоке реле и предохранителей, в моторном отсеке
S10Предохранитель в блоке реле и предохранителей, в моторном отсеке
S11Предохранитель в блоке реле и предохранителей, в моторном отсеке
S12Предохранитель в блоке реле и предохранителей, в моторном отсеке
S13Предохранитель в блоке реле и предохранителей, в моторном отсеке
S17Предохранитель в блоке реле и предохранителей, в моторном отсеке
   D50 Плюсовое соединение (30) в жгуте проводов моторного отсека
   D75 Плюсовое соединение 2 (30) в жгуте проводов моторного отсека
   D103 Соединение 3 в жгуте проводов моторного отсека
   D109 Соединение 7 в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2010 - Блок управления свечей накаливания - блок управления двигателя - свечи накаливания 1-5 - реле дополнительного насоса системы охлаждения



J179Блок управления свечей накаливания
J496Реле дополнительного насоса системы охлаждения
J623Блок управления двигателя
Q10Свеча накаливания 1
Q11Свеча накаливания 2
Q12Свеча накаливания 3
Q13Свеча накаливания 4
Q14Свеча накаливания 5
T5mgРазъём, 5-контактный, чёрный, на двигателе спереди слева
T6kРазъём, 6-контактный, коммутационный блок в моторном отсеке
T11Разъем, 11-контактный
T60aaРазъём, 60-контактный
T94aaРазъём, 94-контактный
   D50 Плюсовое соединение (30) в жгуте проводов моторного отсека
   D103 Соединение 3 в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - лямбда-зонд - циркуляционный насос - нагревательный элемент лямбда-зонда - реле аккумулятора остаточного тепла



G39Лямбда-зонд
J255Блок управления Climatronic
J623Блок управления двигателя
J708Реле аккумулятора остаточного тепла
SB2Предохранитель 2 в блоке предохранителей В
T2ckРазъём, 2-контактный, чёрный
T6mbРазъём, 6-контактный, чёрный
T14gРазъём, 14-контактный, чёрный
T94aaРазъём, 94-контактный
V55Циркуляционный насос
Z19Нагревательный элемент лямбда-зонда
   32 Точка соединения с массой за комбинацией приборов слева
   167 Соединение с массой 4 в жгуте проводов моторного отсека
   201 Соединение с массой 5 в жгуте проводов моторного отсека
   373 Соединение с массой 8 в главном жгуте проводов
   374 Соединение с массой 9 в главном жгуте проводов
   640 Точка соединения с массой в моторном отсеке слева
*Только а/м с дополнительным отопителем (жидкостным)

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - клапаны насос-форсунок цилиндров 1-5



J623Блок управления двигателя
N240Клапан насос-форсунки цилиндра 1
N241Клапан насос-форсунки цилиндра 2
N242Клапан насос-форсунки цилиндра 3
N243Клапан насос-форсунки цилиндра 4
N244Клапан насос-форсунки цилиндра 5
T2cnРазъём, 2-контактный
T2coРазъём, 2-контактный
T2cpРазъём, 2-контактный
T2cqРазъём, 2-контактный
T2crРазъём, 2-контактный
T6mpРазъём, 6-контактный
T10maРазъём, 10-контактный, чёрный, коммутационный блок в моторном отсеке
T60aaРазъём, 60-контактный
T94aaРазъём, 94-контактный
   D95 Соединение (форсунки) в жгуте проводов моторного отсека
   E48 Соединение (форсунки) в жгуте проводов системы впрыска
   D111 Соединение 9 в жгуте проводов моторного отсека

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - потенциометр системы рециркуляции ОГ - датчик 1 давления ОГ - клапан рециркуляции ОГ - электродвигатель привода воздушной заслонки



G212Потенциометр системы рециркуляции ОГ
G450Датчик 1 давления ОГ
J623Блок управления двигателя
N18Клапан рециркуляции отработавших газов
T3bcРазъём, 3-контактный, чёрный
T5qРазъём, 5-контактный
T6awРазъём, 6-контактный, серый
T60aaРазъём, 60-контактный
T94aaРазъём, 94-контактный
V157Электродвигатель привода воздушной заслонки

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - датчик температуры охлаждающей жидкости - датчик температуры топлива - датчик температуры охлаждающей жидкости на выходе из радиатора - датчик температуры перед сажевым фильтром - датчик температуры перед турбонагнетателем



G62Датчик температуры охлаждающей жидкости
G81Датчик температуры топлива
G83Датчик температуры охлаждающей жидкости на выходе из радиатора
G506Датчик температуры перед сажевым фильтром
G507Датчик температуры перед турбокомпрессором
G527Датчик температуры после сажевого фильтра
J527Блок управления рулевой колонки
J623Блок управления двигателя
T2btРазъём, 2-контактный, чёрный
T2buРазъём, 2-контактный
T2ehРазъём, 2-контактный, чёрный
T2elРазъём, 2-контактный, чёрный
T2guРазъём, 2-контактный, серый
T2gwРазъём, 2-контактный, чёрный
T6maРазъём, 6-контактный, белый, коммутационный блок в моторном отсеке
T10dРазъём, 10-контактный, синий, коммутационный блок в моторном отсеке
T10maРазъём, 10-контактный, чёрный, коммутационный блок в моторном отсеке
T16aРазъем, 16-контактный
T60aaРазъём, 60-контактный
T94aaРазъём, 94-контактный

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - датчик давления наддува - датчик температуры воздуха на впуске - датчика Холла - датчик оборотов двигателя



G28Датчик оборотов двигателя
G31Датчик давления наддува
G40Датчик Холла
G42Датчик температуры воздуха на впуске
J623Блок управления двигателя
T3bkРазъём, 3-контактный, чёрный
T3boРазъём, 3-контактный, серый, в моторном отсеке
T4cqРазъём, 4-контактный, чёрный
T60aaРазъём, 60-контактный
T94aaРазъём, 94-контактный
   132 Соединение с массой 3 в жгуте проводов моторного отсека
   646 Точка соединения с массой 2 на перегородке моторного отсека

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - выключатель стоп-сигнала - выключатель педали тормоза - датчик положения педали акселератора - датчик положения педали акселератора 2



FВыключатель стоп-сигнала
F47Выключатель педали тормоза
G79Датчик положения педали акселератора
G185Датчик положения педали акселератора 2
J623Блок управления двигателя
SB38Предохранитель 38 в блоке предохранителей В, слева
T4bРазъём, 4-контактный
T6tРазъём, 6-контактный, чёрный
T10cРазъём, 10-контактный, розовый, коммутационный блок в моторном отсеке
T10eРазъём, 10-контактный, зелёный, коммутационный блок в моторном отсеке
T94aaРазъём, 94-контактный
   B335 Соединение 1 (54) в главном жгуте проводов

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - выключатель педали сцепления - расходомер воздуха - блок управления вентилятора радиатора - вентилятор радиатора



F36Выключатель педали сцепления
G70Расходомер воздуха
J104Блок управления ABS
J293Блок управления вентилятора радиатора
J623Блок управления двигателя
SB26Предохранитель 26 в блоке предохранителей В, слева
T4beРазъём, 4-контактный
T4nРазъём, 4-контактный
T5mРазъём, 5-контактный, чёрный
T10cРазъём, 10-контактный, розовый, коммутационный блок в моторном отсеке
T10dРазъём, 10-контактный, синий, коммутационный блок в моторном отсеке
T47bРазъём, 47-контактный
T94aaРазъём, 94-контактный
V7Вентилятор радиатора
   12 Точка соединения с массой в моторном отсеке слева
   B278 Плюсовое соединение 2 (15а) в главном жгуте проводов
   B289 Плюсовое соединение 13 (15а) в главном жгуте проводов
   D52 Плюсовое соединение (15а) в жгуте проводов моторного отсека
   D106 Соединение 4 в жгуте проводов моторного отсека
*Только для а/м с МКП
**В зависимости от комплектации

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - датчик высокого давления - реле топливного насоса - нагревательный резистор системы вентиляции картера двигателя - переключающий клапан радиатора системы рециркуляции ОГ



G65Датчик высокого давления
J17Реле топливного насоса
J255Блок управления Climatronic
J301Блок управления климатической установки
J623Блок управления двигателя
N75Электромагнитный клапан ограничения давления наддува
N79Нагревательный резистор системы вентиляции картера двигателя
N345Переключающий клапан радиатора системы рециркуляции ОГ
T2bhРазъём, 2-контактный
T2biРазъём, 2-контактный, чёрный
T2gmРазъём, 2-контактный
T3bfРазъём, 3-контактный
T10dРазъём, 10-контактный, синий, коммутационный блок в моторном отсеке
T10maРазъём, 10-контактный, чёрный, коммутационный блок в моторном отсеке
T60aaРазъём, 60-контактный
T94aaРазъём, 94-контактный
   209 Соединение с массой 6 в жгуте проводов моторного отсека
   647 Точка соединения с массой 3 на перегородке моторного отсека
   D106 Соединение 4 в жгуте проводов моторного отсека
   D123 Соединение 21 в жгуте проводов моторного отсека
   D129 Соединение 27 в жгуте проводов моторного отсека
*Только для а/м в исполнении для стран с холодным климатом

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - реле насоса системы охлаждения топлива - реле подкачивающего топливного насоса - блок управления 2 вентилятора радиатора - вентилятор радиатора 2



J255Блок управления Climatronic
J301Блок управления климатической установки
J445Реле насоса системы охлаждения топлива
J519Блок управления бортовой сети
J623Блок управления двигателя
J671Блок управления 2 вентилятора радиатора
J715Реле подкачивающего топливного насоса
N280Регулирующий клапан компрессора климатической установки
T4bfРазъём, 4-контактный
T6kРазъём, 6-контактный, коричневый, коммутационный блок в моторном отсеке
T6maРазъём, 6-контактный, белый, коммутационный блок в моторном отсеке
T10cРазъём, 10-контактный, розовый, коммутационный блок в моторном отсеке
T10dРазъём, 10-контактный, синий, коммутационный блок в моторном отсеке
T18Разъем, 18-контактный
T94aaРазъём, 94-контактный
V177Вентилятор радиатора 2
   12 Точка соединения с массой в моторном отсеке слева
   D106 Соединение 4 в жгуте проводов моторного отсека
   D122 Соединение 20 в жгуте проводов моторного отсека
   D123 Соединение 21 в жгуте проводов моторного отсека
*Только а/м с дополнительным отопителем (жидкостным)

Электросхемa VW TOUAREG 2010 - Блок управления двигателя - датчик уровня и температуры масла - блок управления комбинации приборов - насос системы охлаждения топлива - диагностический разъём



G266Датчик уровня и температуры масла
J285Блок управления комбинации приборов
J533Диагностический интерфейс шин данных
J623Блок управления двигателя
KКомбинация приборов
T2ecРазъём, 2-контактный
T3bdРазъём, 3-контактный
T6maРазъём, 6-контактный, белый, коммутационный блок в моторном отсеке
T10dРазъём, 10-контактный, синий, коммутационный блок в моторном отсеке
T10fРазъём, 10-контактный, красный, коммутационный блок в моторном отсеке
T10maРазъём, 10-контактный, чёрный, коммутационный блок в моторном отсеке
T16bДиагностический разъём, 16-контактный, в пространстве для ног водителя
T32aРазъём, 32-контактный, синий
T32bРазъём, 32-контактный, зелёный
T94aaРазъём, 94-контактный
V166Насос системы охлаждения топлива
   85 Соединение с массой 1 в жгуте проводов моторного отсека
   646 Точка соединения с массой 2 на перегородке моторного отсека
   B385 Соединение 3 (шина CAN-привод, провод High) в главном жгуте проводов
   B392 Соединение 3 (шина CAN-привод, провод Low) в главном жгуте проводов
   B444 Соединение 1 (диагностика) в главном жгуте проводов
   B509 Соединение 3 (диагностика) в главном жгуте проводов

Электросхемa VW TOUAREG 2010 - Блок управления комбинации приборов - подкачивающий топливный насос - топливный насос - датчик сигнализатора низкого уровня охлаждающей жидкости - датчик уровня топлива 2 - датчик давления масла



F1Датчик давления масла
GДатчик уровня топлива
G6Подкачивающий топливный насос
G23Топливный насос
G32Датчик сигнализатора низкого уровня охлаждающей жидкости
G169Датчик уровня топлива 2
J285Блок управления комбинации приборов
KКомбинация приборов
T1acРазъем, 1-контактный
T2cРазъём, 2-контактный, чёрный
T4ctРазъём, 4-контактный
T4cuРазъём, 4-контактный
T4afРазъём, 4-контактный, чёрный, левый разъём на топливном баке
T5kРазъём, 5-контактный, чёрный, правый разъём на топливном баке
T10fРазъём, 10-контактный, красный, коммутационный блок в моторном отсеке
T32aРазъём, 32-контактный, синий
T32bРазъём, 32-контактный, зелёный
   39 Точка соединения с массой под задним левым сиденьем
   410 Соединение с массой 1 (масса датчика) в главном жгуте проводов
   B344 Соединение 1 (61) в главном жгуте проводов
   B429 Соединение (реле топливного насоса с электронным управлением) в главном жгуте проводов
