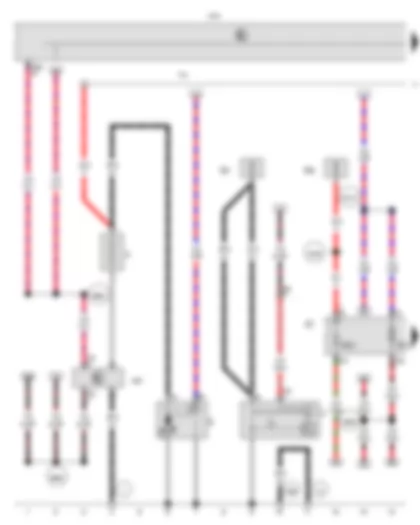

Wiring Diagram VW PASSAT CC 2017 - Battery - Starter - Alternator - Voltage regulator - Battery monitor control unit - Onboard supply control unit - Fuse 1 in fuse holder A - Fuse 5 in fuse holder A - Fuse holder C - Fuse 27 on fuse holder C
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO A | Battery |
B | Starter |
C | Alternator |
C1 | Voltage regulator |
J367 | Battery monitor control unit |
J519 | Onboard supply control unit |
SA1 | Fuse 1 in fuse holder A |
SA5 | Fuse 5 in fuse holder A |
SC | Fuse holder C |
SC18 | Fuse 18 on fuse holder C |
SC27 | Fuse 27 on fuse holder C |
T2fj | 2-pin connector |
T4t | 4-pin connector, near starter |
T52a | 52-pin connector |
1 | Earth strap, battery - body |
12 | Earth point, on left in engine compartment |
652 | Earth point, engine and gearbox earth |
B169 | Positive connection 1 (30), in interior wiring harness |
B509 | Connection 3 (diagnosis), in main wiring harness |
B684 | Positive connection 24 (30a) in main wiring harness |
B698 | Connection 3 (LIN bus) in main wiring harness |
D210 | Connection (50), in engine compartment wiring harness |
TV2 | Terminal 30 wiring junction |
* | Only models with air conditioning system |
Wiring Diagram VW PASSAT CC 2017 - Onboard supply control unit - Starter relay 1 - Starter relay 2 - Fuse holder C - Fuse 4 on fuse holder C
J519 | Onboard supply control unit |
J906 | Starter relay 1, on E-box in engine compartment |
J907 | Starter relay 2, on E-box in engine compartment |
SC | Fuse holder C |
SC4 | Fuse 4 on fuse holder C |
SC10 | Fuse 10 on fuse holder C |
SC48 | Fuse 48 on fuse holder C |
A20 | Positive connection (15a), in dash panel wiring harness |
B272 | Positive connection (30), in main wiring harness |
B290 | Positive connection 14 (15a) in main wiring harness |
B291 | Positive connection 15 (15a) in main wiring harness |
B317 | Positive connection 3 (30a) in main wiring harness |
TV2 | Terminal 30 wiring junction |
Wiring Diagram VW PASSAT CC 2017 - Fuel gauge sender - Fuel delivery unit - Fuel system pressurisation pump - Onboard supply control unit - Fuel pump control unit - Fuse holder B
G | Fuel gauge sender |
GX1 | Fuel delivery unit |
G6 | Fuel system pressurisation pump |
J271 | Main relay |
J519 | Onboard supply control unit |
J538 | Fuel pump control unit |
SB | Fuse holder B |
SB7 | Fuse 7 on fuse holder B |
SB10 | Fuse 10 on fuse holder B |
SB13 | Fuse 13 on fuse holder B |
SB14 | Fuse 14 on fuse holder B |
SB16 | Fuse 16 on fuse holder B |
SB18 | Fuse 18 on fuse holder B |
SB20 | Fuse 20 on fuse holder B |
SB23 | Fuse 23 on fuse holder B |
SB24 | Fuse 24 on fuse holder B |
T5ap | 5-pin connector |
T5at | 5-pin connector |
T40 | 40-pin connector |
T52c | 52-pin connector |
508 | Threaded connection (30) on E-box |
663 | Earth point, rear right side panel |
B290 | Positive connection 14 (15a) in main wiring harness |
D78 | Positive connection 1 (30a), in engine compartment wiring harness |
TV2 | Terminal 30 wiring junction |
Wiring Diagram VW PASSAT CC 2017 - Engine control unit - Fuse holder B
J623 | Engine control unit |
SB | Fuse holder B |
SB1 | Fuse 1 on fuse holder B |
SB5 | Fuse 5 on fuse holder B |
SB17 | Fuse 17 on fuse holder B |
SB28 | Fuse 28 on fuse holder B |
T40 | 40-pin connector |
T94 | 94-pin connector, black |
D182 | Connection 3 (87a) in engine compartment wiring harness |
Wiring Diagram VW PASSAT CC 2017 - Fuel pump relay - Voltage stabiliser - Engine control unit
Wiring Diagram VW PASSAT CC 2017 - Radiator fan control unit - Engine control unit - Control unit for terminal control and engine start - Charge pressure control solenoid valve - Valve for oil pressure control - Coolant valve for cylinder head - Fuse 3 in fuse holder A - Radiator fan - Radiator fan - Radiator fan 2
D | Ignition/starter switch |
J293 | Radiator fan control unit |
J623 | Engine control unit |
J942 | Control unit for terminal control and engine start |
N75 | Charge pressure control solenoid valve |
N428 | Valve for oil pressure control |
N489 | Coolant valve for cylinder head |
SA3 | Fuse 3 in fuse holder A |
T1 | Single connector |
T2be | 2-pin connector, black |
T2sa | 2-pin connector, black |
T2xm | 2-pin connector, black |
T2xo | 2-pin connector, brown |
T2xp | 2-pin connector |
T4i | 4-pin connector, black |
T14a | 14-pin connector |
T16f | 16-pin connector, black |
T32g | 32-pin connector, colourless |
T60 | 60-pin connector, black |
T94 | 94-pin connector, black |
V7 | Radiator fan |
VX57 | Radiator fan |
V177 | Radiator fan 2 |
209 | Earth connection 6, in engine compartment wiring harness |
671 | Earth point 1, on front of left longitudinal member |
B729 | Connection 1 (50), in main wiring harness |
D102 | Connection 2 in engine compartment wiring harness |
* | Only models with "keyless access" locking and starting system |
*2 | Pre-wired component |
Wiring Diagram VW PASSAT CC 2017 - Oil pressure switch for reduced oil pressure - Automatic glow period control unit - Engine control unit - Glow plug 1 - Glow plug 2 - Glow plug 3 - Glow plug 4
F378 | Oil pressure switch for reduced oil pressure |
J179 | Automatic glow period control unit |
J623 | Engine control unit |
Q10 | Glow plug 1 |
Q11 | Glow plug 2 |
Q12 | Glow plug 3 |
Q13 | Glow plug 4 |
T1 | Single connector |
T2xl | 2-pin connector, black |
T4xd | 4-pin connector |
T11a | 11-pin connector |
T14a | 14-pin connector |
T60 | 60-pin connector, black |
T94 | 94-pin connector, black |
Wiring Diagram VW PASSAT CC 2017 - Throttle valve module - Exhaust gas recirculation valve 1 - Engine speed sender - Throttle valve potentiometer - Exhaust gas recirculation potentiometer - Fuel pressure sender - Throttle valve module - Engine control unit - Exhaust gas recirculation valve
GX3 | Throttle valve module |
GX5 | Exhaust gas recirculation valve 1 |
G28 | Engine speed sender |
G69 | Throttle valve potentiometer |
G212 | Exhaust gas recirculation potentiometer |
G247 | Fuel pressure sender |
J338 | Throttle valve module |
J623 | Engine control unit |
N18 | Exhaust gas recirculation valve |
T3al | 3-pin connector, black |
T3v | 3-pin connector, black, brown |
T5aq | 5-pin connector, black |
T6bt | 6-pin connector, grey |
T60 | 60-pin connector, black |
131 | Earth connection 2, in engine compartment wiring harness |
D141 | Connection (5V) in engine prewiring harness |
Wiring Diagram VW PASSAT CC 2017 - Exhaust gas recirculation valve 2 - Charge pressure sender - Exhaust gas recirculation temperature sensor - Exhaust gas pressure sensor 1 - Exhaust gas recirculation potentiometer 2 - Engine control unit - Exhaust gas recirculation valve 2
GX6 | Exhaust gas recirculation valve 2 |
G31 | Charge pressure sender |
G98 | Exhaust gas recirculation temperature sensor |
G450 | Exhaust gas pressure sensor 1 |
G466 | Exhaust gas recirculation potentiometer 2 |
J623 | Engine control unit |
N213 | Exhaust gas recirculation valve 2 |
T2xk | 2-pin connector, black |
T3vy | 3-pin connector, black |
T3vz | 3-pin connector, black |
T6ui | 6-pin connector, black |
T10g | 10-pin connector |
T14b | 14-pin connector, black |
T60 | 60-pin connector, black |
T94 | 94-pin connector, black |
131 | Earth connection 2, in engine compartment wiring harness |
328 | Earth connection 2 (sender earth), in engine compartment wiring harness |
D141 | Connection (5V) in engine prewiring harness |
D237 | Connection 6 (5V) in engine prewiring harness |
Wiring Diagram VW PASSAT CC 2017 - Pressure differential sender - Gearbox neutral position sender - Engine control unit - Exhaust flap control unit
G505 | Pressure differential sender |
G701 | Gearbox neutral position sender |
J623 | Engine control unit |
J883 | Exhaust flap control unit |
T3cb | 3-pin connector, black, brown |
T3vx | 3-pin connector, black |
T5ar | 5-pin connector, brown |
T10g | 10-pin connector |
T94 | 94-pin connector, black |
317 | Earth connection 7, in engine compartment wiring harness |
D236 | Connection 5 (5V) in engine prewiring harness |
Wiring Diagram VW PASSAT CC 2017 - Coolant temperature sender - Fuel temperature sender - Exhaust gas temperature sender 1 - Charge air temperature sender before charge air cooler - Engine control unit - Injector - cylinder 1 - Injector - cylinder 2
G62 | Coolant temperature sender |
G81 | Fuel temperature sender |
G235 | Exhaust gas temperature sender 1 |
G810 | Charge air temperature sender before charge air cooler |
J623 | Engine control unit |
N30 | Injector, cylinder 1 |
N31 | Injector, cylinder 2 |
T2cg | 2-pin connector, black |
T2ch | 2-pin connector, black |
T2gl | 2-pin connector, black |
T2pq | 2-pin connector, black |
T2pr | 2-pin connector, black |
T2ps | 2-pin connector, black |
T60 | 60-pin connector, black |
474 | Earth connection (sender earth) in engine prewiring harness |
Wiring Diagram VW PASSAT CC 2017 - Hall sender - Position sender for charge pressure positioner - Engine control unit - Mechatronic unit for dual clutch gearbox - Injector - cylinder 3 - Injector - cylinder 4
G40 | Hall sender |
G581 | Position sender for charge pressure positioner |
J623 | Engine control unit |
J743 | Mechatronic unit for dual clutch gearbox |
N32 | Injector, cylinder 3 |
N33 | Injector, cylinder 4 |
T2ci | 2-pin connector, black |
T2cj | 2-pin connector, black |
T3cc | 3-pin connector |
T3wc | 3-pin connector, black |
T20m | 20-pin connector |
T60 | 60-pin connector, black |
T94 | 94-pin connector, black |
132 | Earth connection 3, in engine compartment wiring harness |
D174 | Connection 2 (5V) in engine prewiring harness |
* | Only models with automatic gearbox |
Wiring Diagram VW PASSAT CC 2017 - Accelerator pedal module - Accelerator position sender 2 - Engine control unit - Fuel pressure regulating valve - Fuel metering valve
GX2 | Accelerator pedal module |
G79 | Accelerator position sender |
G185 | Accelerator position sender 2 |
J623 | Engine control unit |
N276 | Fuel pressure regulating valve |
N290 | Fuel metering valve |
T2pt | 2-pin connector, black |
T2xj | 2-pin connector, black |
T6h | 6-pin connector, black |
T14a | 14-pin connector |
T60 | 60-pin connector, black |
T94 | 94-pin connector, black |
D101 | Connection 1 in engine compartment wiring harness |
* | Only models with 140 A alternator |
Wiring Diagram VW PASSAT CC 2017 - Switch module 1 in centre console - Start/Stop operation button - Air mass meter - Oil level and oil temperature sender - Engine control unit
EX23 | Switch module 1 in centre console |
E693 | Start/Stop operation button |
G70 | Air mass meter |
G266 | Oil level and oil temperature sender |
J623 | Engine control unit |
K259 | Start/Stop operation warning lamp |
T3aui | 3-pin connector, black |
T4wj | 4-pin connector, black |
T10ap | 10-pin connector |
T14h | 14-pin connector |
T94 | 94-pin connector, black |
Wiring Diagram VW PASSAT CC 2017 - Lambda probe 1 after catalytic converter - Lambda probe 1 before catalytic converter - Lambda probe - Lambda probe after catalytic converter - Engine control unit - Lambda probe heater - Lambda probe 1 heater after catalytic converter
GX7 | Lambda probe 1 after catalytic converter |
GX10 | Lambda probe 1 before catalytic converter |
G39 | Lambda probe |
G130 | Lambda probe after catalytic converter |
J623 | Engine control unit |
T6uj | 6-pin connector, black |
T6uk | 6-pin connector, brown |
T94 | 94-pin connector, black |
Z19 | Lambda probe heater |
Z29 | Lambda probe 1 heater after catalytic converter |
E30 | Connection (87a), in engine wiring harness |
* | Pre-wired component |
Wiring Diagram VW PASSAT CC 2017 - Brake light switch - Exhaust gas temperature sender 2 - Exhaust gas temperature sender 3 - Exhaust gas temperature sender 4 - Engine control unit
F | Brake light switch |
G448 | Exhaust gas temperature sender 2 |
G495 | Exhaust gas temperature sender 3 |
G648 | Exhaust gas temperature sender 4 |
J623 | Engine control unit |
T2pu | 2-pin connector, black |
T2pv | 2-pin connector, brown |
T2pw | 2-pin connector, colourless |
T4al | 4-pin connector, black |
T94 | 94-pin connector, black |
327 | Earth connection (sender earth), in engine compartment wiring harness |
398 | Earth connection 33, in main wiring harness |
639 | Earth point, left A-pillar |
B335 | Connection 1 (54), in main wiring harness |
B362 | Positive connection 13 (87a) in main wiring harness |
Wiring Diagram VW PASSAT CC 2017 - Clutch position sender - Engine control unit - Charge air cooling pump - Auxiliary pump for heating
G476 | Clutch position sender |
J540 | Control unit for electromechanical parking brake |
J623 | Engine control unit |
T3wa | 3-pin connector, black |
T3wb | 3-pin connector, black |
T4a | 4-pin connector |
T5m | 5-pin connector, black |
T10ap | 10-pin connector |
T10g | 10-pin connector |
T30b | 30-pin connector, black |
T60 | 60-pin connector, black |
T94 | 94-pin connector, black |
V188 | Charge air cooling pump |
V488 | Auxiliary pump for heating |
363 | Earth connection 8, in engine compartment wiring harness |
645 | Earth point 1, on bulkhead |
B362 | Positive connection 13 (87a) in main wiring harness |
D180 | Connection (87a), in engine compartment wiring harness |
* | Only models with manual gearbox |
Wiring Diagram VW PASSAT CC 2017 - ABS control unit - Data bus diagnostic interface - Engine control unit - Diagnostic connection
J104 | ABS control unit |
J519 | Onboard supply control unit |
J533 | Data bus diagnostic interface |
J623 | Engine control unit |
T14b | 14-pin connector, black |
T16f | 16-pin connector, black |
T20m | 20-pin connector, black |
T52c | 52-pin connector, colourless |
T94 | 94-pin connector, black |
T100a | 100-pin connector |
U31 | Diagnostic connection |
179 | Earth connection, in left headlight wiring harness |
673 | Earth point 3, on front of left longitudinal member |
B383 | Connection 1 (powertrain CAN bus, high), in main wiring harness |
B390 | Connection 1 (powertrain CAN bus, low), in main wiring harness |
B397 | Connection 1 (convenience CAN bus, high), in main wiring harness |
B406 | Connection 1 (convenience CAN bus, low), in main wiring harness |
B708 | Connection 1 (dash panel insert CAN bus high) in main wiring harness |
B709 | Connection 1 (dash panel insert CAN bus low) in main wiring harness |
* | According to equipment |
*2 | Only models with "keyless access" locking and starting system |
Wiring Diagram VW PASSAT CC 2017 - Oil pressure switch - Fuel gauge - Charge air pressure gauge - Coolant shortage indicator sender - Buzzer and gong - Dash panel insert - Oil pressure warning lamp - Cruise control system warning lamp - Oil level warning lamp - Reserve fuel warning lamp
F1 | Oil pressure switch |
G1 | Fuel gauge |
G30 | Charge air pressure gauge |
G32 | Coolant shortage indicator sender |
H3 | Buzzer and gong |
J119 | Multifunction indicator |
J285 | Control unit in dash panel insert |
K | Dash panel insert |
K3 | Oil pressure warning lamp |
K31 | Cruise control system warning lamp |
K38 | Oil level warning lamp |
K105 | Reserve fuel warning lamp |
T2cw | 2-pin connector, black |
T2v | 2-pin connector |
T14b | 14-pin connector, black |
T32g | 32-pin connector, blue |
167 | Earth connection 4, in engine compartment wiring harness |
410 | Earth connection 1 (sender earth) in main wiring harness |
B708 | Connection 1 (dash panel insert CAN bus high) in main wiring harness |
B709 | Connection 1 (dash panel insert CAN bus low) in main wiring harness |
Wiring Diagram VW PASSAT CC 2017 - Dash panel insert - Exhaust emissions warning lamp - Electronic power control fault lamp
VW PASSAT CC 2017 Overview of control units
Overview of control units | | | q | 100-pin connector assignment |
Climatronic control unit -J255- |
q | Air conditioning system control unit -J301- |
q | Climatronic control unit -J255- |
q | Fitting location of heated rear seats control unit -J786- |
q | Fitting location of control unit for navigation system -J856- |
q | Connector assignment from November 2010 |
q | Fitting location up to October 2010 |
q | Connector assignment up to October 2010 |
q | B- Connector for turn signal and cruise control system |
q | C- 20-pin connector -T20d- |
q | D- 4-pin connector -T4- |
q | E- Connector for windscreen wipers and multifunction display |
q | F- Connector for steering angle sender |
q | G- Connector for airbag/multifunction steering wheel return ring |
control unit in dash panel insert -J285- |
q | 32-pin connector -T32c- |
q | Fitting location up to October 2010 |
q | Connector assignment up to October 2010 |
q | A- 11-pin connector -T11- |
q | B- 12-pin connector -T12i- |
q | C- 12-pin connector -T12k- |
q | D- 11-pin connector -T11a- |
q | E- 16-pin connector -T16g- |
q | F- 8-pin connector -T8t- |
q | G- 12-pin connector -T12m- - |
q | H- 12-pin connector -T12- |
q | I- 2-pin connector -T2cp- |
q | J- 6-pin connector -T6ap- |
q | K- 10-pin connector -T10s- |
q | L- 2-pin connector -T2cq- |
Under centre console, front -Arrow- | | | |
100-pin connector assignment: |
B - | 100-pin connector -T100- |
B - | 100-pin connector -T100a- |
Convenience system central control unit -J393- | Below the dash panel, behind the glove compartment -Arrow- | | | |
A - | Convenience system central control unit -J393- |
B - | 6-pin connector -T6an- |
C - | 18-pin connector -T18a- |
D - | 8-pin connector -T8r- |
E - | 6-pin connector -T6ao- |
F - | 18-pin connector -T18b- |
G - | 18-pin connector -T18c- |
Note:
18-pin connector -T18c- Discontinued on models with no entry and start authorisation |
Air conditioning system control unit -J301- |
A - | Air conditioning system control unit -J301- |
VW PASSAT CC 2017 Climatronic control unit J255 | Climatronic control unit -J255- |
A - | Climatronic control unit -J255- |
VW PASSAT CC 2017 | Control unit for cornering light and headlight range control -J745- / headlight range control unit -J431- |
Behind the glove compartment, left -Arrow A- . |
| |
VW PASSAT CC 2017 Heated rear seats control unit J786Heated rear seats control unit -J786- | Under seat on front right -arrow- |
VW PASSAT CC 2017 Control unit for navigation system J856Control unit for navigation system -J856- | under seat on front right | | | |
1 - | Control unit for navigation system -J856- |
A - | 10-pin connector -T10y- |
q | Control unit 1 for information electronics -J794- |
q | Multimedia system operating unit -E380- |
E - | 20-pin connector -T20p- |
q | Digital radio aerial -R183- |
VW PASSAT CC 2017 Seat occupied recognition control unit J706Seat occupied recognition control unit -J706- | on front passenger side seat frame -Arrow- . | | | |
A - | Seat occupied recognition control unit -J706- |
Aerial selection control unit -J515- |
under seat on front right -Arrow B- . |
Note:
The aerial selection control unit -J515- is only installed for Japanese markets. |
| |
VW PASSAT CC 2017 Front passenger door control unit J387Front passenger door control unit -J387- | on inside of front passenger door -Arrow- . |
VW PASSAT CC 2017 Driver door control unit J386Driver door control unit -J386- | on inside of driver door -Arrow- | Note: The illustration shows the driver side. The front passenger side is similar. | | | |
A - | Front passenger door control unit -J387- , driver door control unit -J386- |
VW PASSAT CC 2017 | Mobile telephone operating electronics control unit -J412- / telephone controls control unit -J738- |
under seat on front right -Arrow A- |
| | A - | Mobile telephone operating electronics control unit -J412- / telephone controls control unit -J738- |
Control unit for electromechanical parking brake -J540- |
on rear of centre tunnel -Arrow- . |
| | A - | Control unit for electromechanical parking brake -J540- |
Rear right door control unit -J389- |
On inside of rear door on front passenger side -arrow- |
Rear left door control unit -J388- |
On inside of rear door on driver's side -arrow- |
Note:
The illustration shows the driver side. The front passenger side is similar. |
| | A - | Rear right door control unit -J389- , rear left door control unit -J388- |
Fuel pump control unit -J538- |
under rear right seat, on fuel delivery unit -Arrow- . |
| | A - | Fuel pump control unit -J538- |
Seat and steering column adjustment control unit with memory -J136- |
under front seat driver's side -arrow- |
| | A - | Seat and steering column adjustment control unit with memory -J136- |
B - | 26-pin connector -T26b- |
C - | 6-pin connector -T6bj- |
D - | 6-pin connector -T6bq- |
E - | 6-pin connector -T6bi- |
F - | 6-pin connector -T6bh- |
G - | 6-pin connector -T6bp- |
H - | 4-pin connector -T4br- |
I - | 2-pin connector -T2- , Not assigned |
J - | 2-pin connector -T2- , Not assigned |
K - | 6-pin connector -T6- , Not assigned |
L - | 6-pin connector -T6- , Not assigned |
M - | 6-pin connector -T6- , Not assigned |
N - | 6-pin connector -T6- , Not assigned |
O - | 16-pin connector -T16- , Not assigned |
VW PASSAT CC 2017 Special purpose vehicle control unit J608Special purpose vehicle control unit -J608- | under front seat driver's side -arrow- | | | |
VW PASSAT CC 2017 Heated front seats control unit J774Heated front seats control unit -J774- | On driver's seat frame -arrow- | | | |
VW PASSAT CC 2017 Steering column electronics control unit J527Steering column electronics control unit -J527- | under steering column, near steering column switch -arrow- | | | |
A - | Steering column electronics control unit -J527- |
C - | 20-pin connector -T20d- |
1 - | Ignition key withdrawal lock |
2 - | Immobilizer reader unit |
3 - | Convenience bus CAN, low |
4 - | Convenience bus CAN high |
5 - | Powertrain CAN screening |
9 - | Voltage supply for steering column electronic systems control unit |
16 - | Cruise control system, out |
18 - | Voltage supply for steering column electronic systems control unit (terminal 30) |
E - | Connector for wiper and multifunction display: |
1 - | Earth for intermittent wiper switch |
4 - | Potentiometer for interval stages |
5 - | Signal for multifunction display |
6 - | Earth for multifunction display and interval |
G - | Connector for airbag return spring/multifunction steering wheel: |
7 - | Earth for coil connector, multifunction steering wheel and horn |
8 - | Horn or CCS off (with multifunction steering wheel) |
10 - | Voltage supply for multifunction steering wheel (terminal 15) |
Steering column electronics control unit -J527- | | | |
from November 2010 -Arrow- | Connector -A-16-pin connector -T16o- | Connector -B-4-pin connector -T4ae- | | | |
VW PASSAT CC 2017
Dash panel insert -K- / control unit in dash panel insert -J285- |
1 - | Fuel gauge sender (full) |
2 - | Fuel gauge sender (empty) |
3 - | Fuel level sensor (full), only for all-wheel drive |
4 - | Fuel level sensor (empty), only for all-wheel drive |
9 - | Speed signal, sliding sunroof control unit output , control unit with display for radio and navigation system |
11 - | Oil level and oil temperature sender |
15 - | Front left brake pad wear sender |
17 - | Washer fluid level warning lamp |
18 - | Coolant temperature and coolant shortage warning lamp |
19 - | Ambient temperature sensor |
20 - | Terminal 31, sensor earth |
25 - | Electric park/handbrake warning lamp |
26 - | Brake fluid level warning lamp |
27 - | Oil pressure warning lamp |
28 - | Diagnostic interface for dash panel insert CAN data bus, high |
29 - | Diagnostic interface for dash panel insert CAN data bus, low |
31 - | Voltage supply, terminal 15 |
32 - | Voltage supply, terminal 30 |
VW PASSAT CC 2017 Electronic steering column lock control unit J764Electronic steering column lock control unit -J764- | On steering column -arrow- | | | |
VW PASSAT CC 2017 Onboard supply control unit J519Onboard supply control unit -J519- | under dash panel on driver's side, below relay carrier. | | | |
B - | 12-pin connector -T12i- |
1 - | Right reversing light bulb |
2 - | Heated windscreen relay |
4 - | Rear left fog light bulb |
5 - | Right brake and tail light bulb |
7 - | Front left entry light, front right entry light |
9 - | Right tail light bulb (side light) |
10 - | Rear right turn signal bulb |
11 - | Front interior light |
D - | 11-pin connector -T11a- |
4 - | Left headlight dipped beam bulb |
6 - | Left gas discharge (xenon) bulb |
7 - | Terminal 15 voltage supply relay |
8 - | Headlight washer system relay |
10 - | Right side light bulb |
11 - | Front left turn signal bulb |
E - | 16-pin connector -T16g- |
1 - | Lighting switch terminal 58 |
7 - | Earth (for manual gearbox only), mechatronics for dual clutch gearbox, multifunction switch (for automatic gearbox only) |
8 - | Lighting switch terminal 56 |
13 - | Light switch (rear fog light) |
14 - | Light switch (assistance driving light) |
16 - | Light switch (daytime running lights) |
F - | 8-pin connector -T8t- |
1 - | Terminal 50 voltage supply relay |
2 - | Terminal 15 voltage supply relay |
3 - | Windscreen wiper motor, rain and light sensor (LIN bus) |
5 - | Bonnet contact switch |
6 - | Reversing light switch |
G - | 12-pin connector -T12- |
I - | J - | 6-pin connector -T6ap- |
1 - | Fuse, windscreen and rear window washer pump (input) |
2 - | Windscreen wiper motor windscreen and rear window washer pump (rear) |
4 - | Windscreen wiper motor, windscreen and rear window washer pump (front) |
6 - | Treble tone horn, bass tone horn |
K - | 2-pin connector -T2cq- |
1 - | Fuse, terminal 15 interior (input) |
2 - | Terminal 15 interior (output) |
Under dash panel on driver's side, below relay carrier. | A - | 52-pin connector -T52c- , brown | B - | 52-pin connector -T52b- , white | C - | 52-pin connector -T52a- , black | | | |
Driving school mode relay -J746- | in driver footwell, behind relay carrier -Arrow- . | | | |
VW PASSAT CC 2017 Park assist steering control unit -J791- / parking aid control unit -J446- | Under dash panel on left, behind relay carrier above onboard supply control unit -arrow- | | | |
VW PASSAT CC 2017 Data bus diagnostic interface J533Data bus diagnostic interface -J533- | In driver's footwell near pedal cluster -Arrow- | In centre console under radio unit/navigation system | | | |
A - | Data bus diagnostic interface -J533- |
Control unit with display for radio and navigation -J503- |
1 - | Control unit with display for radio and navigation -J503- |
q | Only for American markets |
E - | 26-pin connector -T26g- |
G - | 16-pin connector -T16c- |
H - | 12-pin connector -T12j- |
I - | 12-pin connector -T12l- |
-T26g- (E) | Designation | | -T16c- (G) | Designation |
1 | Not assigned | | 1 | Amplifier -R12- (sound system) rear right bass loudspeaker -R17- + |
2 | Not assigned | | 2 | Amplifier -R12- (sound system) front right bass loudspeaker -R23- |
3 | Not assigned | | 3 | Amplifier -R12- (sound system) front left bass loudspeaker -R21- |
4 | Not assigned | | 4 | Amplifier -R12- (sound system) rear left bass loudspeaker -R15- |
5 | Not assigned | | 5 | Amplifier -R12- (sound system) rear right bass loudspeaker -R17- |
6 | Telephone bracket -R126- | | 6 | Amplifier -R12- (sound system) front right bass loudspeaker -R23- |
7 | Telephone bracket -R126- | | 7 | Amplifier -R12- (sound system) front left bass loudspeaker -R21- |
8 | Telephone bracket -R126- | | 8 | Amplifier -R12- (sound system) rear left bass loudspeaker -R15- |
9 | Not assigned | | 9 | Data bus diagnostic interface -J533- (CAN bus, high) |
10 | TV tuner -R78- | | 10 | Data bus diagnostic interface -J533- (CAN bus, low) |
11 | TV tuner -R78- | | 11 | Not assigned |
12 | TV tuner -R78- | | 12 | Terminal 31 |
13 | TV tuner -R78- | | 13 | Not assigned |
14 | Not assigned | | 14 | Not assigned |
15 | Not assigned | | 15 | Terminal 30 |
16 | Not assigned | | 16 | Terminal 30 |
17 | Not assigned | | | |
18 | Not assigned | | | |
19 | Not assigned | | | |
20 | Telephone bracket -R126- | | | |
21 | Not assigned | | | |
22 | TV tuner -R78- | | | |
23 | TV tuner -R78- | | | |
24 | TV tuner -R78- | | | |
25 | TV tuner -R78- | | | |
26 | TV tuner -R78- | | | |
-T12j- (H) | Designation | | -T12l- (I) | Designation |
1 | Connection for external audio sources -R199- (Aux-In) | | 1 | Voice command microphone -R206- (mic in -) |
2 | Connection for external audio sources -R199- (Aux-In earth) | | 2 | Not assigned |
3 | CD changer -R41- | | 3 | Not assigned |
4 | CD changer -R41- (terminal 30) | | 4 | Not assigned |
5 | Not assigned | | 5 | Mobile telephone operating electronics control unit -J412- |
6 | CD changer -R41- (CD bus radio DATA) | | 6 | Mobile telephone operating electronics control unit -J412- |
7 | Interface for external multimedia units -R215- (Aux-in audio) | | 7 | Voice command microphone -R206- (mic in +) |
8 | CD changer -R41- (CD-X audio left) | | 8 | Not assigned |
9 | CD changer -R41- (CD-X audio right) | | 9 | Not assigned |
10 | CD changer -R41- (terminal 15) | | 10 | Not assigned |
11 | CD changer -R41- (CD bus) | | 11 | Mobile telephone operating electronics control unit -J412- |
12 | CD changer -R41- | | 12 | Mobile telephone operating electronics control unit -J412- |
Control unit for terminal control and engine start -J942- | Note: The illustration does not correspond with the selected vehicle, but the fitting location is the same. | | | |
1 - | Control unit for terminal control and engine start -J942- |
A - | 32-pin connector -T32g- |
