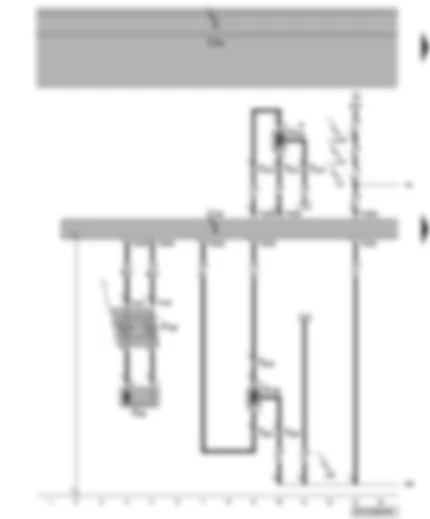

Wiring Diagram VW POLO 2010 - Airbag control unit - driver side airbag igniter - side airbag igniter on driver side - driver side curtain airbag igniter
D | Ignition/starter switch |
F138 | Airbag coil connector and return ring with slip ring |
J234 | Airbag control unit |
J519 | Onboard supply control unit |
N95 | Driver side airbag igniter |
N199 | Side airbag igniter on driver side |
N251 | Driver side curtain airbag igniter |
T3p | 3-pin connector |
T3u | 3-pin connector |
T41 | 41-pin connector |
T75 | 75-pin connector |
109 | Earth connection, in airbag wiring harness |
A2 | Positive connection (15), in dash panel wiring harness |
A15 | Positive connection (15), in instrument wiring harness |
A104 | Positive connection 2 (15), in dash panel wiring harness |
* | Only models with driver curtain airbag |
Wiring Diagram VW POLO 2010 - Airbag control unit - key operated switch to deactivate front passenger side airbag - front passenger side airbag igniter 1 - front passenger side curtain airbag igniter
E224 | Key operated switch to deactivate front passenger side airbag |
J234 | Airbag control unit |
J519 | Onboard supply control unit |
K145 | Front passenger side airbag deactivated warning lamp |
N131 | Front passenger side airbag igniter 1 |
N200 | Side airbag igniter on front passenger side |
N252 | Front passenger side curtain airbag igniter |
T3o | 3-pin connector |
T3r | 3-pin connector |
T3t | 3-pin connector |
T75 | 75-pin connector |
109 | Earth connection, in airbag wiring harness |
312 | Earth connection 2, in airbag wiring harness |
A2 | Positive connection (15), in dash panel wiring harness |
T3 | Connection, in airbag wiring harness |
T5 | Connection 2, in airbag wiring harness |
* | Only models with front passenger curtain airbag |
Wiring Diagram VW POLO 2010 - Airbag control unit - crash sensors - driver seat belt tensioner igniter 1 - front passenger seat belt tensioner igniter 1
G179 | Side airbag crash sensor on driver side |
G180 | Side airbag crash sensor on front passenger side |
G435 | Crash sensor for driver side curtain airbag |
G436 | Crash sensor for front passenger side curtain airbag |
J234 | Airbag control unit |
J285 | Control unit in dash panel insert |
J519 | Onboard supply control unit |
K75 | Airbag warning lamp |
N153 | Driver seat belt tensioner igniter 1 |
N154 | Front passenger seat belt tensioner igniter 1 |
T3v | 3-pin connector |
T3w | 3-pin connector |
T16a | 16-pin connector, black |
T32a | 32-pin connector, black |
T75 | 75-pin connector |
109 | Earth connection, in airbag wiring harness |
A121 | Connection (high bus), in dash panel wiring harness |
A122 | Connection (low bus), in dash panel wiring harness |
