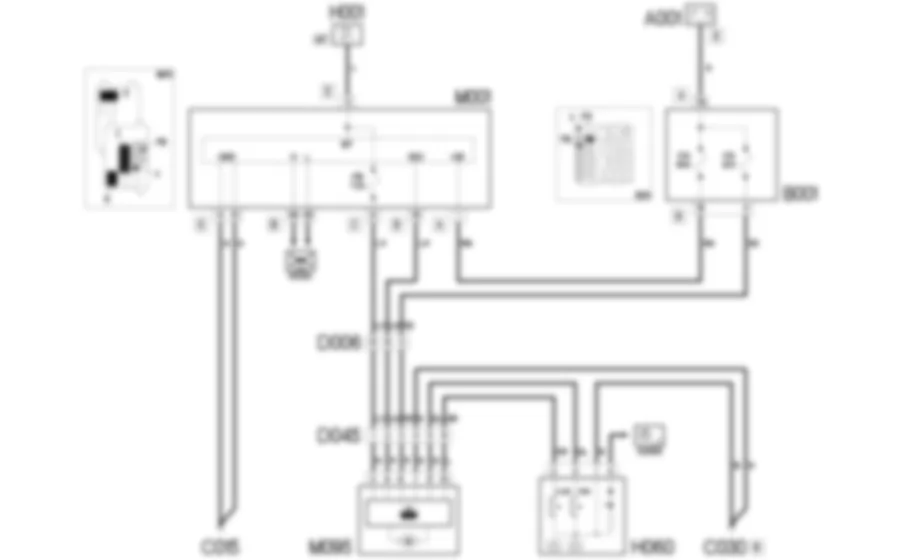

SCHEMA ELECTRIQUE - TOIT OUVRANT - Fiat 500 1.4 16v
COMPOSANTS - TOIT OUVRANT - Fiat 500 1.4 16v
| Code composants | Designation | Reference a l''operation |
| A001 | BATTERIE | |
| B001 | CENTRALE DE DERIVATION | |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C030 | MASSE ARG | - |
| D006 | JONCTION AV / AR | - |
| D045 | JONCTION TOIT OUVRANT | - |
| H001 | CONTACTEUR A 'CLE | |
| H060 | COMMUTATEUR TOIT OUVRANT | - |
| M001 | ORDINATEUR DE BORD | |
| M095 | CENTRALE DE COMMANDE DU TOIT OUVRANT | - |
DESCRIPTION - TOIT OUVRANT - Fiat 500 1.4 16v
Le toit ouvrant permet la ventilation supplementaire de l''habitacle et, au besoin, assure une aeration rapide pour ameliorer le confort des passagers.Il s''agit d''un vaste toit vitre, avec une partie avant mobile et une partie arriere fixe. Un store interieur qui s''enroule dans le revetement du toit et qui est actionne manuellement, protege du rayonnement solaire. Le store ne peut se placer que dans la position ouverte ou fermee sans aucune position intermediaire.Le systeme s''actionne au moyen d''un double interrupteur, loge pres du plafonnier AV, qui commande un moteur electrique fonctionnant selon deux modes distincts : Notamment:
DESCRIPTION FONCTIONNELLE - TOIT OUVRANT - Fiat 500 1.4 16v
La centrale de commande du toit ouvrant M095 est alimentee directement par la batterie a la broche 6 via la ligne protegee par le fusible F15 de la centrale de derivation du compartiment moteur B001 (broche 4 du connecteur B).L''ordinateur de bord - depuis la broche 9 du connecteur C - alimente sous cle (INT) la centrale M095 (broche 3) via la ligne protegee par le fusible F51.La broche 1 de la centrale du toit ouvrant M095 est branchee a la masse ARG C030.L''ordinateur de bord M001 (broche 19 du connecteur B) fournit egalement le signal de vitesse du vehicule (VSO) a la centrale M095 (broche 8), acheminant ainsi le signal recu via le reseau C-CAN (broches 44 et 45 du connecteur B) de la centrale du systeme de freinage M051.Le selecteur du toit ouvrant H060 qui abrite toutes les touches de commande du toit recoit a la broche 1 une masse fixe; depuis la broche 3, le bloc des commandes H060 envoie la commande d''ouverture du toit via le signal de masse transmis a la broche 5 de la centrale M095; par contre de la broche 2 il recoit la commande de fermeture du toit via le signal transmis a la broche 10 de M095.L''ordinateur de bord M001 est alimente directement par la batterie (broche 1 du connecteur A); cette alimentation est protegee par le fusible F01 de la centrale de derivation du compartiment moteur B001 (broche 18 du connecteur B); il recoit egalement une alimentation sous cle (INT) a la broche 11 du connecteur E.L''ordinateur de bord M001 est egalement raccorde a la masse de la planche de bord cote conducteur C015 via les broches 9 et 10 du connecteur E.

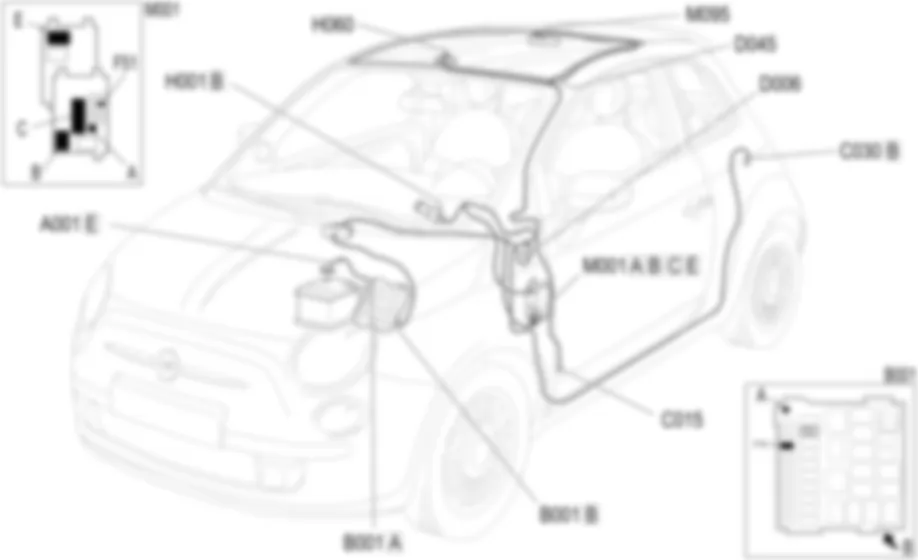

EMPLACEMENT DES COMPOSANTS - TOIT OUVRANT - Fiat 500 1.4 16v
| Code composants | Designation | Reference a l''operation |
| A001 | BATTERIE | |
| B001 | CENTRALE DE DERIVATION | |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C030 | MASSE ARG | - |
| D006 | JONCTION AV / AR | - |
| D045 | JONCTION TOIT OUVRANT | - |
| H001 | CONTACTEUR A 'CLE | |
| H060 | COMMUTATEUR TOIT OUVRANT | - |
| M001 | ORDINATEUR DE BORD | |
| M095 | CENTRALE DE COMMANDE DU TOIT OUVRANT | - |
