SCHEMA ELECTRIQUE - PRISE MULTIPLE DE DIAGNOSTIC - Fiat 500 1.4 16v
COMPOSANTS - PRISE MULTIPLE DE DIAGNOSTIC - Fiat 500 1.4 16v
| Code composants | Designation | Reference a l''operation |
| A001 | BATTERIE | |
| B001 | CENTRALE DE DERIVATION | |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| H001 | CONTACTEUR A 'CLE | |
| M001 | ORDINATEUR DE BORD | |
| R010 | PRISE DE DIAGNOSTIC MULTIPLE |
DESCRIPTION - PRISE MULTIPLE DE DIAGNOSTIC - Fiat 500 1.4 16v
Le vehicule est equipe de nombreuses centrales electroniques dotees de la fonction autodiagnostic. Quand on branche a ces centrales un appareil de diagnostic (Examiner ou autre), il est possible de consulter les donnees d''autodiagnostic (parametres, anomalies) ou d''executer les diagnostics actifs prevus.Toutes les lignes de diagnostic convergent vers le connecteur EOBD (European On Board Diagnosis) conforme a la directive 98/69/CE (EURO 3) - standard ISO J1962 - place sous la planche de bord, a la gauche du conducteur, au dessus de l''ordinateur de bord.Sur le meme connecteur est prevue la ligne de diagnostic de l''ensemble de tous les noeuds (centrales) connectes soit au reseau B-CAN a bas debit, soit au reseau de controle dynamique C-CAN a haut debit.
DESCRIPTION FONCTIONNELLE - PRISE MULTIPLE DE DIAGNOSTIC - Fiat 500 1.4 16v
La prise de diagnostic centralisee R010 est alimentee directement p ar la batterie - a la broche 16 - par le fusible F36 de l''ordinateur de bord M001 (broche 20 du connecteur E); les broches 4 (puissance) et 5 (signal) de R010 sont raccordees a la masse de la planche de bord cote conducteur C015.Les broches 6 et 14 de R010 se connectent au reseau C-CAN: c''est via ce reseau que sont controlees et "diagnostiquees" la centrale de conduite electrique M086, la centrale de controle moteur M010, la centrale Convergence M162 (version Blue & Me), la centrale du systeme de freinage M051 et, sur les versions avec ESP, la centrale d''embardee. L''ordinateur de bord M001 est raccorde au reseau C-CAN aux broches 25 et 27 du connecteur D.Les broches 1 et 9 de R010 se connectent au reseau C-CAN: c''est via ce reseau que seront controles et "diagnostiques" le combine de bord E050, l''autoradio P020 et la centrale Convergence M162 (sur les versions Bluetooth et Blue & Me), la centrale de climatisation M070, la centrale d''airbag et la centrale des capteurs de stationnement M084. L''ordinateur de bord M001 est raccorde au reseau B-CAN aux broches 23 et 19 du connecteur D.

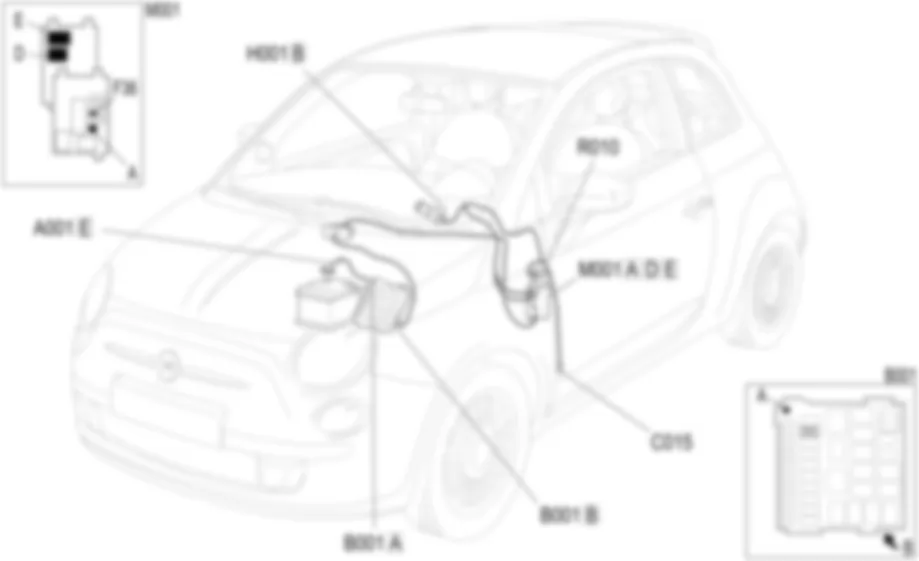

EMPLACEMENT DES COMPOSANTS - PRISE MULTIPLE DE DIAGNOSTIC - Fiat 500 1.4 16v
| Code composants | Designation | Reference a l''operation |
| A001 | BATTERIE | |
| B001 | CENTRALE DE DERIVATION | |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| H001 | CONTACTEUR A 'CLE | |
| M001 | ORDINATEUR DE BORD | |
| R010 | PRISE DE DIAGNOSTIC MULTIPLE |
