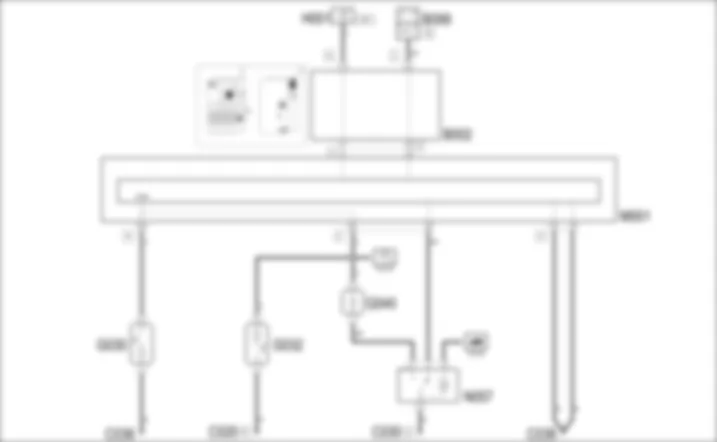

SCHALTPLAN - HANDSCHUHFACHLEUCHTE - KOFFERRAUMLEUCHTE - LEUCHTE SONNENBLENDE - Fiat BRAVO 1.9 JTD 16v
BAUTEILE - HANDSCHUHFACHLEUCHTE - KOFFERRAUMLEUCHTE - LEUCHTE SONNENBLENDE - Fiat BRAVO 1.9 JTD 16v
| Bauteil-Nr. | Bezeichnung | Siehe Arbeit |
| B002 | VERTEILERUNTERDEMARMATURENBRETT | |
| B099 | GROSSICHERUNGSKASTEN AN DER BATTERIE | - |
| C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
| C030 | MASSE HINTEN LINKS | - |
| C038 | MASSE AM MITTELTUNNEL | - |
| G030 | HANDSCHUHFACHLEUCHTE | |
| G032 | LEUCHTE IN DER SONNENBLENDE BEIFAHRERSEITE | |
| G040 | KOFFERRAUMLEUCHTE | |
| H001 | ZUNDSCHALTER | |
| M001 | BODY COMPUTER | |
| N057 | STELLMOTOR KOFFERRAUMSCHLOSS |
BESCHREIBUNG - HANDSCHUHFACHLEUCHTE - KOFFERRAUMLEUCHTE - LEUCHTE SONNENBLENDE - Fiat BRAVO 1.9 JTD 16v
Beim Offnen des Kofferraums geht die Kofferraumleuchte an. Sie erlischt beim Schlie?en des Kofferraums.Die Leuchte im Handschuhfach wird beim Offnen des Fachs eingeschaltet und beim Schlie?en wieder ausgeschaltet.Die Leuchten unter der Sonnenblende auf der Beifahrerseite wird durch den Schalter an der Sonnenblende betatigt.Die Stromversorgung aller Deckenleuchten folgt einer Kontrolllogik fur die Batteriespannung ("SBMT" genannt): bei Schlussel auf STOP, beim Offnen einer beliebigen Tur oder des Kofferraums wird eine Zeitschaltung von 15 Minuten eingestellt, nach deren Ablauf alle Deckenleuchten ausgeschaltet werden.
FUNKTIONSBESCHREIBUNG - HANDSCHUHFACHLEUCHTE - KOFFERRAUMLEUCHTE - LEUCHTE SONNENBLENDE - Fiat BRAVO 1.9 JTD 16v
Der Body Computer M1 versorgt gema? der zuvor beschriebenen Logik von Pin 45 des Steckers E die Kofferraumleuchte G40 und die Sonnenblendenleuchte auf der Beifahrerseite G32 sowie auf gleiche Weise von Pin 16 des Steckers H die Handschuhfachleuchte.Der Body Computer M1 erhalt Strom direkt von der Batterie durch die Leitung mit der Gro?sicherung d (B99) am Pin 18 des Steckers F, der die Schnittstelle mit dem Verteiler unter dem Armaturenbrett B2 bildet. Die Stromversorgung hinter dem Zundschloss (INT) kommt zu Pin 9 des Steckers F der Schnittstelle zum Verteiler B2.Der Offnungsschalter des Kofferraums befindet sich im Schloss N47 und sendet ein Massesignal bei offenem Kofferraum zum Einschalten der entsprechenden Innenleuchte G40. Dasselbe Signal wird zum Body Computer M1 - Pin 33 des Steckers E - gesendet: es handelt sich um ein Offner-Signal: Signal vorhanden bedeutet Kofferraum geschlossen, Signal nicht vorhanden bedeutet "Kofferraum offen",Die Leuchten an der Sonnenblende G32 und im Handschuhfach G30 werden durch ein Massesignal des Schalters an der jeweiligen Leuchte eingeschaltet.

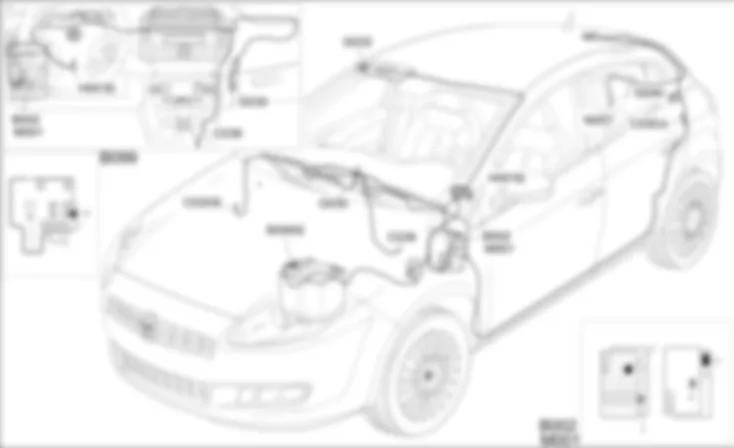

EINBAULAGE DER BAUTEILE - HANDSCHUHFACHLEUCHTE - KOFFERRAUMLEUCHTE - LEUCHTE SONNENBLENDE - Fiat BRAVO 1.9 JTD 16v
| Bauteil-Nr. | Bezeichnung | Siehe Arbeit |
| B002 | VERTEILERUNTERDEMARMATURENBRETT | |
| B099 | GROSSICHERUNGSKASTEN AN DER BATTERIE | - |
| C020 | MASSE ARMATURENBRETT BEIFAHRERSEITE | - |
| C030 | MASSE HINTEN LINKS | - |
| C038 | MASSE AM MITTELTUNNEL | - |
| G030 | HANDSCHUHFACHLEUCHTE | |
| G032 | LEUCHTE IN DER SONNENBLENDE BEIFAHRERSEITE | |
| G040 | KOFFERRAUMLEUCHTE | |
| H001 | ZUNDSCHALTER | |
| M001 | BODY COMPUTER | |
| N057 | STELLMOTOR KOFFERRAUMSCHLOSS |
