Fiat DOBLO 1.9 JTD 8V da 12/03 – REGOLAZIONE SPECCHI RETROVISORI – – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

Schema elettrico - REGOLAZIONE SPECCHI RETROVISORI - Fiat DOBLO 1.9 JTD 8V da 12/03

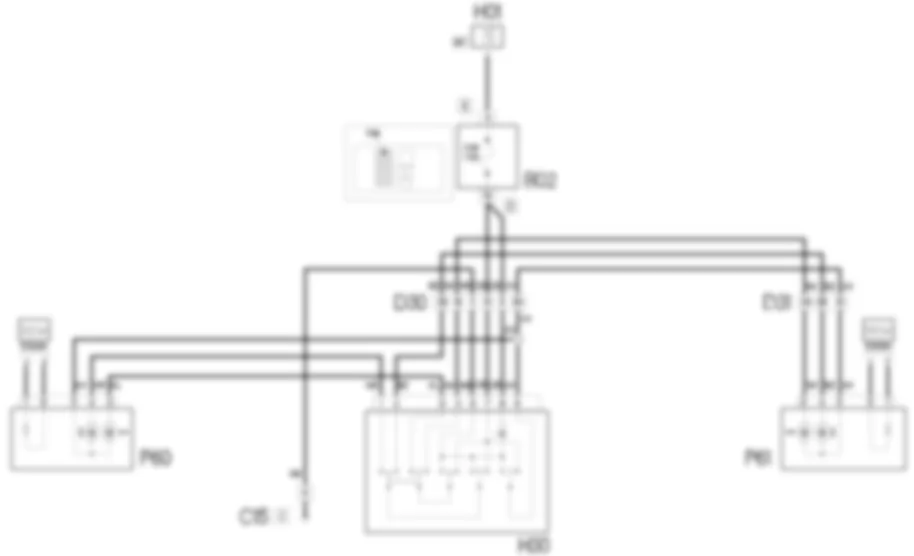

REGOLAZIONE SPECCHI ESTERNI - SCHEMA ELETTRICO Fiat DOBLO 1.9 JTD 8V da 12/03

Get access to all wiring diagrams of the car

COMPONENTI - REGOLAZIONE SPECCHI RETROVISORI - Fiat DOBLO 1.9 JTD 8V da 12/03

Codice componente	Denominazione	Riferimento al complessivo
B2	Centralina di derivazione sotto plancia	-
B2	Centralina di derivazione sotto plancia
C15	Massa plancia lato guida	-
D30	Giunzione porta anteriore sinistra	-
D31	Giunzione porta anteriore destra	-
H30	Comando specchi regolabili
P60	Specchio retrovisore esterno sinistro
P61	Specchio retrovisore esterno destro

Localizzazione componenti - REGOLAZIONE SPECCHI RETROVISORI - Fiat DOBLO 1.9 JTD 8V da 12/03

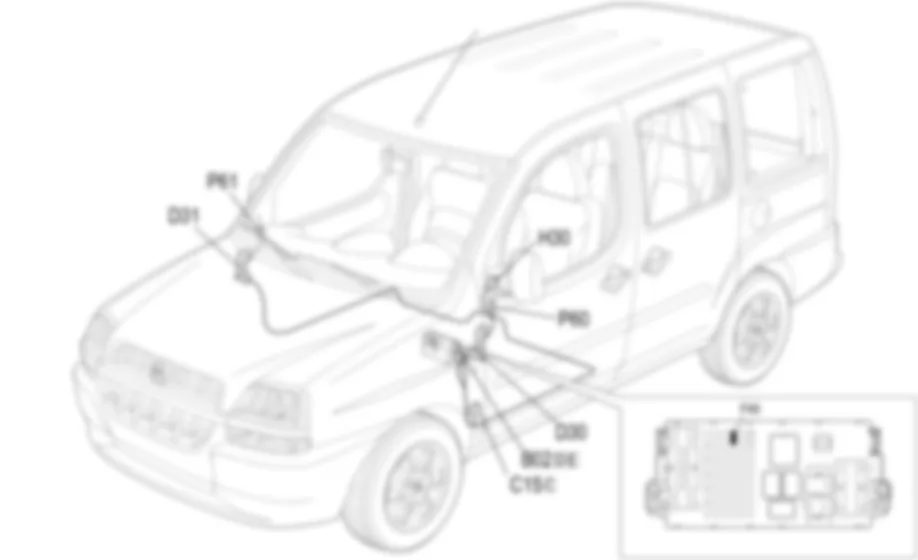

REGOLAZIONE SPECCHI ESTERNI - LOCALIZZAZIONE COMPONENTI Fiat DOBLO 1.9 JTD 8V da 12/03

Get access to all wiring diagrams of the car

COMPONENTI - REGOLAZIONE SPECCHI RETROVISORI - Fiat DOBLO 1.9 JTD 8V da 12/03

Codice componente	Denominazione	Riferimento al complessivo
B2	Centralina di derivazione sotto plancia	-
B2	Centralina di derivazione sotto plancia
C15	Massa plancia lato guida	-
D30	Giunzione porta anteriore sinistra	-
D31	Giunzione porta anteriore destra	-
H30	Comando specchi regolabili
P60	Specchio retrovisore esterno sinistro
P61	Specchio retrovisore esterno destro

Descrizione - REGOLAZIONE SPECCHI RETROVISORI - Fiat DOBLO 1.9 JTD 8V da 12/03

La regolazione dei due specchi retrovisori esterni e realizzata attraverso l''apposito dispositivo di comando situato in prossimita dello specchio stesso. La regolazione di entrambi gli specchi e effettuata tramite un unico pulsante premuto nelle quattro direzioni: questo e reso possibile da un commutatore che permette di selezionare lo specchio destro oppure quello sinistro.Il pulsante comanda due motorini elettrici posti in ciascuno dei due specchi stessi: un motorino consente la rotazione dello specchio su asse orizzontale, l''altro su asse verticale.Il circuito della regolazione degli specchi retrovisori e protetto da un fusibile da un fusibile situato nella centralina di derivazione che protegge altre alimentazioni sotto "chiave".La regolazione e possibile solo con chiave su posizione MAR.
