Schema electrique - FEUX AR DE BROUILLARD - Fiat DUCATO 2.0 JTD 8V da 03/05
Composants - FEUX AR DE BROUILLARD - Fiat DUCATO 2.0 JTD 8V da 03/05
| Code composant | Designation | Reference a l''ensemble |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| B099 | BOITE MAXI FUSE SUR BATTERIE | - |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C030 | MASSE ARG | - |
| D025 | JONCTION PLANCHE DE BORD / ARG | - |
| D026 | JONCTION PLANCHE DE BORD / ARD | - |
| D097 | LIAISON DE COURT-CIRCUIT | - |
| F030 | GROUPE OPTIQUE ARG | |
| F031 | GROUPE OPTIQUE DROIT | |
| H090 | BLOC DE COMMANDES DES INTERRUPTEURS | |
| - | ||
| - | ||
| - | ||
| - | ||
| - | ||
| - |

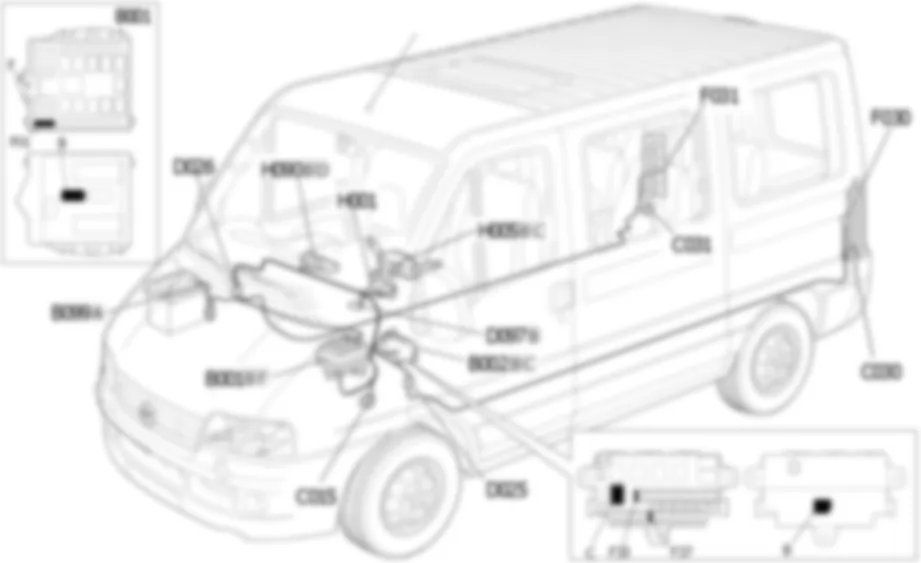

Localisation Composants - FEUX AR DE BROUILLARD - Fiat DUCATO 2.0 JTD 8V da 03/05
| Code composant | Designation | Reference a l''ensemble |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| B099 | BOITE MAXI FUSE SUR BATTERIE | - |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C030 | MASSE ARG | - |
| D025 | JONCTION PLANCHE DE BORD / ARG | - |
| D026 | JONCTION PLANCHE DE BORD / ARD | - |
| D097 | LIAISON DE COURT-CIRCUIT | - |
| F030 | GROUPE OPTIQUE ARG | |
| F031 | GROUPE OPTIQUE DROIT | |
| H090 | BLOC DE COMMANDES DES INTERRUPTEURS | |
| - | ||
| - | ||
| - | ||
| - | ||
| - | ||
| - |
Description - FEUX AR DE BROUILLARD - Fiat DUCATO 2.0 JTD 8V da 03/05
Le vehicule est equipe de deux feux AR anti-brouillard integres aux feux ARD et ARG qui peuvent etre utilises en cas de mauvaise visibilite.Pour enclencher ces feux, il suffit d''appuyer sur le bouton situe sur la platine de commande.Pour pouvoir enclencher les feux AR de brouillard, les feux de croisement ou de brouillard doivent etre enclenches.La mise en service des feux AR de brouillard est signalee par l''activation d''un temoin integre a l''interrupteur.
Description du fonctionnement - FEUX AR DE BROUILLARD - Fiat DUCATO 2.0 JTD 8V da 03/05
Des que la platine de commande H090 recoit la demande d''enclenchement des feux AR de brouillard, elle verifie que les feux de croisement sont en service, via la broche 17 du connecteur D et elle commande directement l''eclairage des ampoules integrees aux feux AR F030 et F031.La platine de commande H090 est alimentee a la fois sous cle (INT) - broche 18 connecteur D - et directement par la centrale de la batterie B099 - broche 3 connecteur B. La ligne sous cle est protegee par le fusible F37, integre a la centrale des fusibles sous le combine de bord B002. La ligne directe de la batterie est protegee par le fusible F33 situe dans la centrale de derivation sous le combine de bord B002 et par le fusible F01 situe dans la centrale de derivation du compartiment moteur B001.
