Description - ABS - Fiat DUCATO 2.8 JTD 8V da 03/05
Le systeme electronique d''anti-blocage des roues a pour fonction de reguler la pression de freinage transmise aux roues, empechant ainsi la perte d''adherence de ces dernieres quel que soit l''etat des pneus et de la chaussee.Le systeme a ete concu pour integrer et non pas pour remplacer le systeme de freinage mecanique traditionnel, avec une securite accrue en cas d''anomalies; en effet, l''intervention est effectuee sur le meme fluide que celui des freins du circuit hydraulique normal.Quatre capteurs, positionnes sur chacune des quatre roues, signalent en permanence a la centrale electronique de controle la vitesse de chaque roue, ce qui permet d''en detecter toute condition eventuelle de blocage, de patinage ou de perte d''adherence.Lorsque ces situations se produisent, la centrale electronique commande des electrovalves qui modulent la pression du circuit hydraulique en eliminant le blocage et retablissant la limite d''adherence autorisee du vehicule; cette action permet d''obtenir l''espace de freinage minimum sans perte de controle de la direction.Les electrovannes de regulation sont deux (l''une de charge et l''autre d''evacuation de la pression) pour chaque roue.Les capteurs sont de type actif, a savoir qu''ils sont constitues d''un capteur situe face a un codeur magnetique integre dans le roulement du moyeu: dans ces conditions, le signal est moins sensible aux parasites electromagnetiques et a la temperature.En outre, la centrale gere la repartition de la charge de freinage dans l''essieu AR, remplacant ainsi le repartiteur de freinage mecanique precedemment utilise (fonction EBD: Electronic Brake Distribution ).La centrale est dotee d''une fonction d''autodiagnostic: lorsqu''elle releve une erreur dans la fonction "ABS", elle commande l''allumage du temoin en desactivant simultanement le systeme. dans ce cas, le vehicule est freine par le dispositif traditionnel.Lorsque la centrale releve aussi une erreur de la fonction "EBD" elle commande l''allumage simultane des temoins d''anomalie ABS, de "liquide de freins insuffisant" et de "frein a main serre".Dans ces conditions, le controle de la repartition de freinage AR est egalement desactive et le vehicule doit proceder avec beaucoup de precaution.Les lignes d''alimentation de la centrale et des differents composants du systeme (capteurs et actionneurs) sont protegees par des fusibles specifiques, loges a l''interieur de la centrale de compartiment moteur et de la centrale de derivation sous planche de bord.
Description du fonctionnement - ABS - Fiat DUCATO 2.8 JTD 8V da 03/05
La centrale ABS M050 recoit l''alimentation directe de la batterie - broches 17 et 18 et sous cle - broche 15. L''alimentation directe de la batterie est protegee par le fusible F04, situe dans la centrale de derivation compartiment moteur B001; l''alimentation sous cle est protegee par le fusible F42, loge dans la centrale de derivation sous planche de bord B002.Lorsque la pedale de frein est actionnee, l''interrupteur l030 fournit a la centrale M070 - broche 14, l''alimentation sous cle protegee par le fusible F26, loge dans la centrale B002.La centrale ABS M050 active les capteurs de roue K070, K071, K075 et K076, via les broches 1, 2, 3, 4, 6, 7, 8, 9.La centrale M070 communique via le reseau CAN avec la centrale de controle moteur M010, par les broches 29 et 30.En cas de dysfonctionnement du systeme, la centrale commande l''allumage des temoins correspondants, situes sur le combine de bord E050.

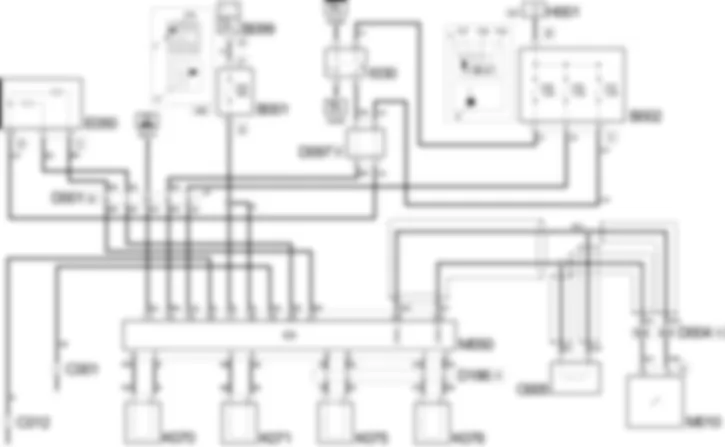

Schema electrique - ABS - Fiat DUCATO 2.8 JTD 8V da 03/05
Composants - ABS - Fiat DUCATO 2.8 JTD 8V da 03/05
| Code composant | Designation | Reference a l''ensemble |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | 5505A |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| B099 | BOITE MAXI FUSE SUR BATTERIE | - |
| C001 | MASSE DE LA BATTERIE | - |
| C012 | MASSE AV ABS | - |
| D001 | JONCTION AV/PLANCHE DE BORD | - |
| D004 | JONCTION AV / MOTEUR | - |
| D005 | JONCTION ABS | - |
| D097 | LIAISON DE COURT-CIRCUIT | - |
| D186 | JONCTION AV / ABS | - |
| H001 | CONTACTEUR A 'CLE | |
| E050 | COMBINE DE BORD | 5560B |
| I030 | INTERRUPTEUR PEDALE DE FREINS | - |
| K070 | CAPTEUR DE VITESSE DE ROUE G POUR ABS | - |
| K071 | CAPTEUR DE VITESSE ROUE AVD POUR ABS | - |
| K075 | CAPTEUR DE VITESSE ROUE ARG POUR ABS | - |
| K076 | CAPTEUR DE VITESSE ROUE ARD POUR ABS | - |
| M010 | CENTRALE DE CONTROLE MOTEUR | - |
| M050 | CENTRALE ABS | - |
| O005 | RESISTANCE DE CHARGE SUR LE CABLE AV | - |

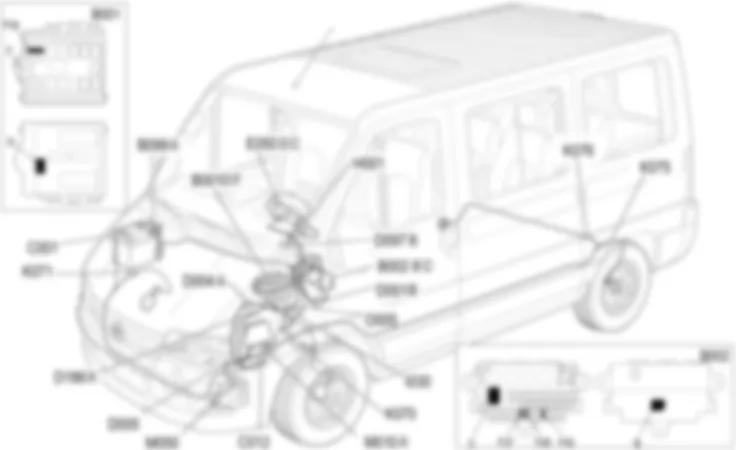

Emplacement des composants - ABS - Fiat DUCATO 2.8 JTD 8V da 03/05
| Code composant | Designation | Reference a l''ensemble |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | 5505A |
| B002 | MAXI FUSE D'ALIMENTATION GENERALE | - |
| B099 | BOITE MAXI FUSE SUR BATTERIE | - |
| C001 | MASSE DE LA BATTERIE | - |
| C012 | MASSE AV ABS | - |
| D001 | JONCTION AV/PLANCHE DE BORD | - |
| D004 | JONCTION AV / MOTEUR | - |
| D005 | JONCTION ABS | - |
| D097 | LIAISON DE COURT-CIRCUIT | - |
| D186 | JONCTION AV / ABS | - |
| H001 | CONTACTEUR A 'CLE | |
| E050 | COMBINE DE BORD | 5560B |
| I030 | INTERRUPTEUR PEDALE DE FREINS | - |
| K070 | CAPTEUR DE VITESSE DE ROUE G POUR ABS | - |
| K071 | CAPTEUR DE VITESSE ROUE AVD POUR ABS | - |
| K075 | CAPTEUR DE VITESSE ROUE ARG POUR ABS | - |
| K076 | CAPTEUR DE VITESSE ROUE ARD POUR ABS | - |
| M010 | CENTRALE DE CONTROLE MOTEUR | - |
| M050 | CENTRALE ABS | - |
| O005 | RESISTANCE DE CHARGE SUR LE CABLE AV | - |
