DescrizioneL'impianto tergi/lava cristallo viene azionato dalla leva collocata sulla parte destra del volante, secondo varie funzioni la leva puo assumere ruotando in senso orario cinque posizioni diverse alle quali corrispondono:tergicristallo disinserito (fermo);funzionamento intermittente / automatico;funzionamento continuo lento;funzionamento continuo veloce;funzionamento veloce temporaneo "antipanico' (posizione instabile, ruotando la leva in senso antiorario).Nella posizione di funzionamento intermittente / automatico si possono selezionare tre differenti posizioni ruotando la relativa ghiera:nella versione "LOW' si inseriscono le diverse velocita intermittenti (dalla piu lenta alla piu veloce;nella versione "HIGH" con sensore di pioggia: si inseriscono le diverse sensibilita del sensore stesso: l'attivazione del sensore di pioggia comanda l'esecuzione di una battuta del tergicristallo come feed-back dell'avvenuto inserimento.Si ottiene in tal modo la regolazione automatica della frequenza delle battute del tergicristallo in funzione della quantita d'acqua presente sul parabrezza rilevata dal sensore stesso: la frequenza varia con continuita da un valore nullo (nessuna battuta - cristallo asciutto) fino alla tergitura in seconda velocita continua (pioggia intensa)La funzione lavacristallo si inserisce tirando la leva verso il volante: si aziona cosi la pompa lavacristallo: mantenendo tirata la leva si inserisce anche il tergicristallo secondo una specifica logica di controllo: viene attivato il tergicristallo alla prima velocita: al cessare del comando di lavacristallo, viene eseguita ancora una battuta supplementare.Il controllo delle funzioni sopra descritte viene eseguito da un dispositivo elettronico interno al devioguida che genera l'intermittenza, controlla il funzionamento del motorino tergicristallo e dell'elettropompa lavacristallo.Il circuito tergi-lavacristallo e protetto da uno specifico fusibile e comandato dal teleruttore esclusione sotto chiave, posti nella centralina sottoplancia.Il tergicristallo e il lavacristallo possono essere azionati con chiave su MAR.(INT/A).Il corretto funzionamento del sensore di pioggia e controllato dalla funzione di "check" .Nel caso di malfunzionamento del sensore pioggia, il tergicristallo viene fatto funzionare in intermittenza, mentre sul display del quadro strumenti viene segnalata l'avaria del sensore.

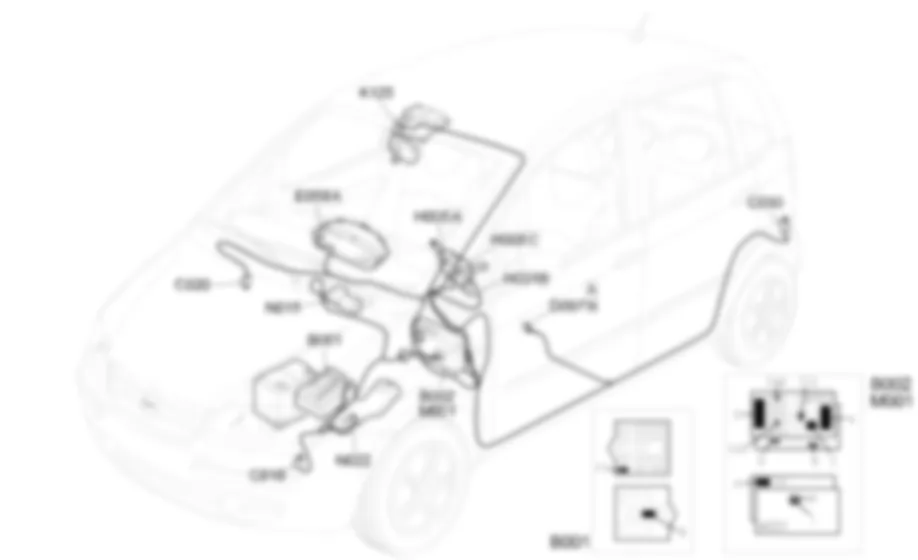

Descrizione funzionale Il dispositivo elettronico interno al devioguida H5 ed i comandi sulla leva destra dello stesso vengono alimentati al pin 11 del connettore A dalla linea "sotto chiave' (INT/A) del teleruttore T12 protetta dal fusibile F43 , entrambi contenuti nella centralina sottoplancia B2 . I pin 7 del connettore A e 9 del connettore C di H5 sono a massa. A seconda della funzione prescelta, il devioguida H5 (connettore A) invia i seguenti segnali di comando al motorino tergicristallo N15:dal pin 8 per il funzionamento veloce;dal pin 9 per il funzionamento lento e/o intermittente,al pin 6 giunge invece il segnale di massa proveniente dalla camma di fine corsa del motorino che arresta il funzionamento. Il motorino del tergicristallo N15 e poi collegato a massa. L'interruttore lavacristallo del devioguida H5 invia, una volta azionato, due segnali dai pin 10 e 12 del connettore A, che azionano la pompa del lavacristallo N22 , che gira inviando il liquido detergente anteriormente. Il sensore di pioggia K125 e alimentato dalla linea INT protetta dal fusibile F49 della centralina B2 , ed invia al pin 2 del connettore A di H5 tramite la linea seriale A-BUS del Body Computer M1 pin 7 del connettore D e pin 25 del connettore B - il segnale di azionamento automatico. Tramite la linea CAN il Body Computer M1 si collega al quadro strumenti E50 , per gestire, in caso di avarie rilevate al sensore di pioggia, la spia "avaria".
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco21Aprire il coperchio vano motore.1. Disimpegnare i ritegni (1a) e rimuovere il coperchio (1b).2050746
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco212395632-7040A37COPERCHIETTO accessofusibili su plancia portastrumenti - S.R.1. Scollegare le connessioni elettriche (1a, 1b, 1c, 1d, 1e, 1f).2. Svitare la vite di fissaggio staffa.3. Spostare leggermente la staffa (3a) del rivestimento planciae svitare la vite (3b).4. Svitare le altre viti di fissaggio gruppo body computer/centralinadi derivazione.5. Spostare leggermente gruppo body computer/centralina di derivazione.6. Scollegare le connessioni elettriche (6a, 6b, 6c).7. Recuperare il gruppo body computer/centralina di derivazione.2050752
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Scollegare le connessioni elettriche (1a), (1b), (1c) della centralina.2. Svitare viti.3. Recuperare la centralina.2050753
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Scollegare le connessioni elettriche (1a), (1b), (1c) della centralina.2. Svitare viti.3. Recuperare la centralina.2050754
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Sollevare il braccio tergitore.2. Premere sull'estremita con ritegno (2a) del supporto (2b) esfilare la spatola (2c) dall'estremita del braccio. 2050732
5050B34
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Disimpegnare il coperchio copridado.2. Svitare il dado e recuperare la rondella.3. Rimuovere il braccio.2050733
