DescrizioneGli alzacristalli delle porte anteriori vengono azionati tramite i relativi interruttori posti sulla porta lato guida (entrambi i cristalli) e lato passeggero (il solo lato passeggero).Il funzionamento e manuale: il vetro sale/scende solo a tasto premuto. Entrambi i cristalli sono azionati solo con chiave su MAR.Il circuito e comandato dal teleruttore servizi e protetto da due fusibili, tutti posti nella centralina sottoplancia: l'alimentazione avviene sia con chiave su MAR che con chiave su STOP durante la fase di avviamento questo teleruttore e temporaneamente disattivato, mentre con chiave su STOP, il Body Computer mantiene attivato il teleruttore per 3 minuti, ma lo disattiva dopo 30 secondi all'apertura di una delle porte

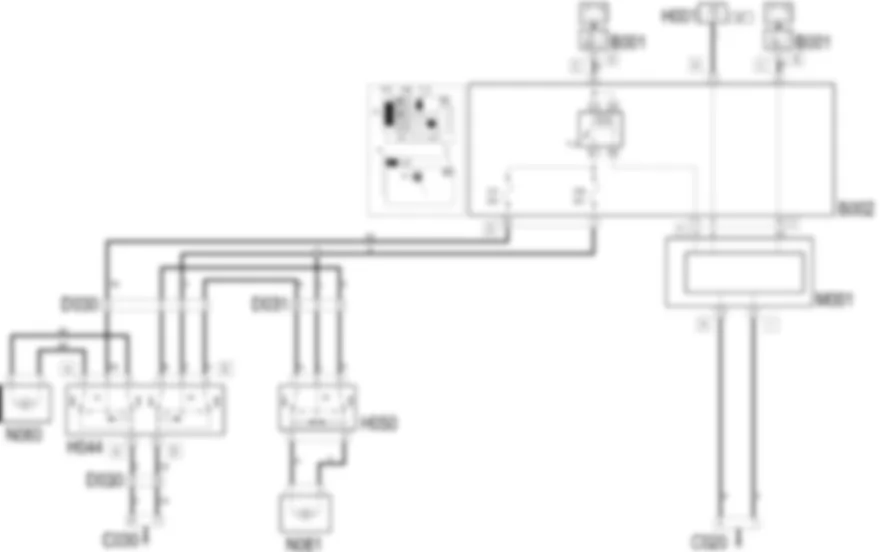

Descrizione funzionale Il teleruttore servizi T13 , collocato nella centralina sottoplancia B2 , alimenta con la logica sopra descritta e controllata dal Body Computer M1 pin 14 del connettore F gli interruttori H44 (interruttore alzacristalli su porta lato guida), e H50 (interruttore alzacristallo su porta lato passeggero) attraverso due linee protette dai fusibili F47 e F48 . Le stesse linee alimentano i led che illuminano gli interruttori stessi. Azionando gli interruttori si invia alimentazione e massa al motorino alzacristallo lato guida N60 oppure lato passeggero N61 ; invertendo i segnali a seconda del contatto che viene chiuso si determina il senso di rotazione del motorino stesso.
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco21Aprire il coperchio vano motore.1. Disimpegnare i ritegni (1a) e rimuovere il coperchio (1b).2050746
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco212395632-7040A37COPERCHIETTO accessofusibili su plancia portastrumenti - S.R.1. Scollegare le connessioni elettriche (1a, 1b, 1c, 1d, 1e, 1f).2. Svitare la vite di fissaggio staffa.3. Spostare leggermente la staffa (3a) del rivestimento planciae svitare la vite (3b).4. Svitare le altre viti di fissaggio gruppo body computer/centralinadi derivazione.5. Spostare leggermente gruppo body computer/centralina di derivazione.6. Scollegare le connessioni elettriche (6a, 6b, 6c).7. Recuperare il gruppo body computer/centralina di derivazione.2050752
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Scollegare le connessioni elettriche (1a), (1b), (1c) della centralina.2. Svitare viti.3. Recuperare la centralina.2050753
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Scollegare le connessioni elettriche (1a), (1b), (1c) della centralina.2. Svitare viti.3. Recuperare la centralina.2050754
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco212395512-7005E12RICOPRIMENTO angolaredi una porta anteriore, sx o dx - S.R.1. Svitare le viti.2. Spostare il gruppo interruttori.3. Scollegare la connessione elettrica.4. Scollegare il tirante (4a) di apertura porta dai ritegni (4b).5. Recuperare il gruppo interruttori con mostrina.2050926
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Scollegare la connessione del motorino alzacristallo.2. Svitare viti.3. Rimuovere il motorino disimpegnando il suo alberino scanalato.2050929
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Aprire il coperchio di accesso al ritegno cristallo scendente.2. Collegare provvisoriamente il gruppo interruttori alla relativaconnessione elettrica (2a) e portare il ritegno (2b) del cristalloscendente (2c) in posizione di accesso (come illustrato in figura). 3. Scollegare il ritegno (2b) dal cristallo, quindi sollevare ilcristallo scendente (2c) fino a fine corsa e fissarlo in questaposizione con un gancio (3a). 2050882
1. Se si procede alla registrazione dopo aver staccato la porta,serrare le viti delle cerniere alla coppia prescritta. 2. Se in precedenza erano state staccate le semicerniere dalla porta,serrare le viti di fissaggio delle semicerniere. 3. Svitare la vite (3a) del limitatore (3b) e richiudere la portaper fare rientrare il limitatore stesso. 4. Allentare le viti di fissaggio delle semicerniere alla scoccautilizzando l'apposito attrezzo.5. Regolare la posizione porta, sfruttando i fori asolati delleviti, in modo da raggiungere il perfetto allineamento con la carrozzeria. 23E' consigliabile operare su unacerniera alla volta. Le frecce indicano i movimenti possibili perla registrazione.2050886
7005A24
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Svitare le viti di fissaggio della semicerniera alla scocca.2. Rimuovere la semicerniera (2a) e recuperare gli eventuali spessori(2b).2050888
7005A25
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Aprire la porta e svitare la vite.2. Recuperare la staffa.2050890
