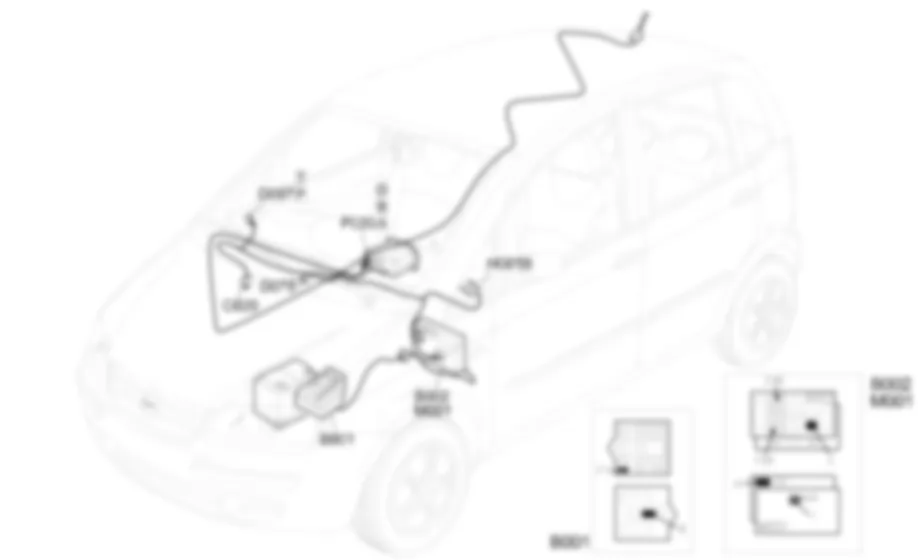

DescrizioneA richiesta, la vettura puo essere equipaggiata con la predisposizione per l'installazione di un telefono cellulare.L'impianto prevede:connessione per il collegamento di un telefono cellulare; *- funzione viva voce attraverso gli altoparlanti della radio;antenna GSM esterna .23il microfono per completare la funzione viva voce non e inserito nella predisposizione, in quanto viene fornito con il kit per il collegamento del telefono, e deve essere posizionato liberamente.La connessione per il collegamento del telefono, collocata alla base del mobiletto centrale, prevede tutte le alimentazioni ed i segnali necessari al funzionamento del telefono.L'antenna "a stilo" ed e montata nella parte posteriore del tetto: si tratta di un'antenna bi-funzione con due cavi: uno e l'antenna radio vera e propria utilizzata dell'autoradio, uno e il cavo per il telefono, a doppia banda di ricezione (GSM-ETACS a 900Hz e D.C.S. a 1800 Hz).L'autoradio ricevere in ingresso i segnali audio dalla connessione del telefono; il suono del telefono giunge sempre con un volume fisso, che e pero regolabile nella funzione Menu dell'autoradio. L'azionamento del telefono, inoltre, disinserisce temporaneamente la radio (funzione MUTE).La connessione per il telefono ha due alimentazioni; una diretta e una a chiave su MAR: le due linee suddette sono protette da due fusibili della centralina sottoplancia; ha anche un'alimentazione a luci di posizione inserite, per illuminare il telefono, se predisposto.

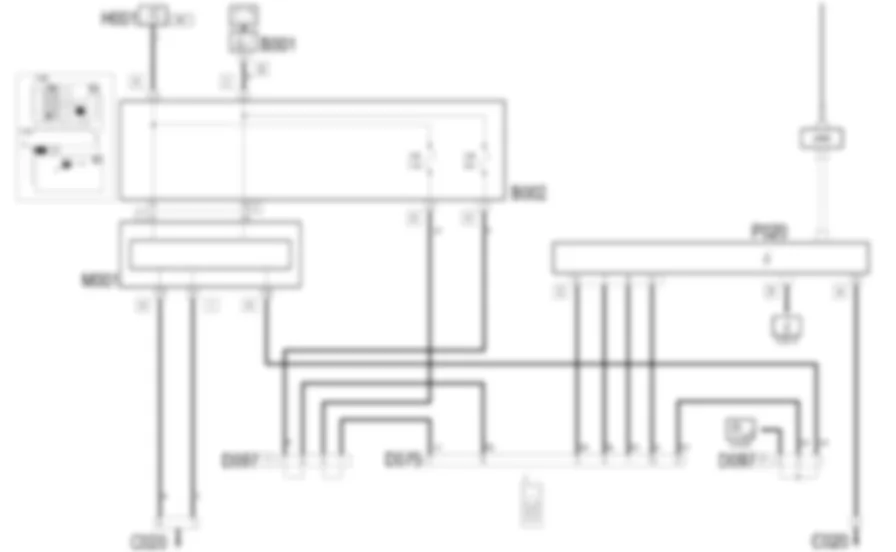

Descrizione funzionale La connessione D75 riceve l'alimentazione diretta - pin 9 - dalla batteria tramite la linea del fusibile F39 della centralina sottoplancia B2 . Riceve invece l'alimentazione "sotto chiave" (INT) - pin 7 - tramite la linea del fusibile F49 , sempre della centralina sottoplancia B2 . Al pin 8 giunge l'alimentazione a luci di posizione inserite, proveniente dal Body Computer M1 , pin 18 del connettore H: il telefono, se predisposto, viene illuminato come gli altri comandi 2394044VedereE2530ILLUMINAZIONE STRUMENTI . Il pin 10 della connessione D75 e a massa, tramite la massa analogica della radio, pin 12 del connettore C di P20 . I pin 4 e 3 di D75 forniscono il segnale audio (+ e - rispettivamente ) all'autoradio P20 - pin 7 e 8 del connettore C, che comanda poi i relativi altoparlanti 2394126VedereE3510AUTORADIO . Il pin 1 di D75 e pure collegato all'autoradio P20 , pin 9 del connettore C (funzione MUTE).
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco21Aprire il coperchio vano motore.1. Disimpegnare i ritegni (1a) e rimuovere il coperchio (1b).2050746
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco212395632-7040A37COPERCHIETTO accessofusibili su plancia portastrumenti - S.R.1. Scollegare le connessioni elettriche (1a, 1b, 1c, 1d, 1e, 1f).2. Svitare la vite di fissaggio staffa.3. Spostare leggermente la staffa (3a) del rivestimento planciae svitare la vite (3b).4. Svitare le altre viti di fissaggio gruppo body computer/centralinadi derivazione.5. Spostare leggermente gruppo body computer/centralina di derivazione.6. Scollegare le connessioni elettriche (6a, 6b, 6c).7. Recuperare il gruppo body computer/centralina di derivazione.2050752
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Scollegare le connessioni elettriche (1a), (1b), (1c) della centralina.2. Svitare viti.3. Recuperare la centralina.2050753
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Scollegare le connessioni elettriche (1a), (1b), (1c) della centralina.2. Svitare viti.3. Recuperare la centralina.2050754
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco212395637-7040A78CASSETTO del VANO PORTARADIO- S.R.1. Svitare la vite.2. Rimuovere il ripostiglio (2a) disimpegnando i ritegni interni(2b).2051084
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Svitare le viti.2. Rimuovere il rivestimento (2a) disimpegnando i ritegni (2b).2051090
7040A26
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Svitare viti.2. Rimuovere il rivestimento inferiore (2a). Per facilitare l'estrazionedel rivestimento spostare opportunamente il piantone sterzo dopoavere disimpegnato la leva (2b) di regolazione posizione piantonesterzo. 3. Svitare viti.4. Rimuovere il rivestimento superiore.2051091
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Svitare le viti di fissaggio coperchietto.2. Rimuovere il coperchietto (2a) disimpegnando i ritegni interni(2b).2051094
7040A44
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Rimuovere il rivestimento (1a) disimpegnando i ritegni interni(1b) con l'apposito attrezzo.2051095
7040A45
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Rimuovere il rivestimento (1a) disimpegnando i ritegni interni(1b) con l'apposito attrezzo.2051096
7040A56
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco212395632-7040A37COPERCHIETTO accessofusibili su plancia portastrumenti - S.R.1. Svitare la vite.2. Spostare la mostrina (2a) disimpegnando i ritegni interni (2b).3. Scollegare la connessione elettrica del gruppo interruttori.4. Recuperare la mostrina con interruttori.2051097
7040A65
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Svitare la vite.2. Rimuovere la chiusura (2a) disimpegnando i ritegni interni (2b).2051099
7040A78
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Estrarre leggermente il cassetto (1a) dopo avere disimpegnatoi ritegni (1b).2. Scollegare la connessione elettrica dell'autoradio.3. Scollegare la connessione del cavo antenna.4. Recuperare il cassetto.2051100
7040A96
<anchor>0</anchor><span>Stacco</span><icon><imageid>20</imageid></icon>1Riattacco211. Aprire lo sportello.2. Svitare le viti.3. Rimuovere lo sportello.2051101
