DescripcionEl limpialuneta se acciona girando la corona situada en el extremode la palanca ubicada en la parte derecha del volante.El dispositivo electronico de las palancasde mando ordena el funcionamiento del motor del limpialuneta y asimismogestiona el limpia/lavaluneta. Esta prevista la activacion dellimpialuneta de forma sincronizada a la del limpiaparabrisas, peroa la mitad de la frecuencia de este.Empujando ligeramente la palanca hacia elvolante se acciona la funcion lavaluneta, utilizando la misma bomba(bidireccion) del lavaparabrisas, pero que gira en sentido opuestoy envia el liquido detergente a la parte posterior, siguiendola misma logica de mando. De este modo al faltar el mando del lavalunetase efectua una pasada adicional. Con limpiaparabrisas funcionando, embragandola marcha atras, se activa automaticamente el limpialuneta. ElBody Computer gestiona esta funcion y envia la informacion procedentede la logica de control de la funcion de las luces de marcha atrasal dispositivo electronico de las palancas de mando 2406947ConsultarE2022LUCES DE MARCHA ATRAS . El limpia/lavaluneta puede accionarse solocon llave en MAR. El circuito limpia-lavaluneta esta protegidopor un fusible especifico y se acciona mediante un telerruptorde exclusion bajo llave, ambos ubicados en la centralita bajo elsalpicadero.El limpia-lavaluneta puede accionarse conllave en MAR (INT/A).

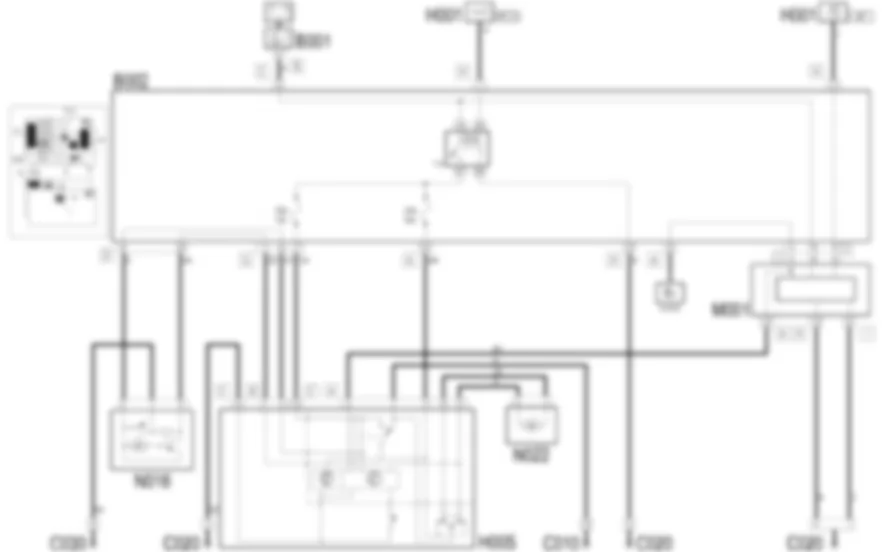

Descripcion del funcionamiento El dispositivo electronico de las palancas de mando H5 ylos mandos en la palanca derecha se alimentan en el pin 11 del conectorA con la linea 'bajo llave' (INT/A) del telerruptor T12 protegidapor el fusible F43, ambos ubicados en la centralita bajo el salpicaderoB2. La parte de dispositivo electronico delas palancas de mando H5 que gestiona la funcion limpialunetase alimenta en el pin 12 del conector C con la misma linea 'bajollave' (INT/A) del telerruptor T12 protegida por el fusible F52,tambien ubicados en la centralita bajo el salpicadero B2. El pin 7 del conector A y el pin 9 del conectorC de H5 estan a masa. Accionando la funcion limpialuneta, lapalanca de mando H5 envia la senal de comando al motor dellimpialuneta N16 desde el pin 1 del conector B; en cambio alpin 2 llega la senal de masa procedente de la leva de fin de recorridodel motor que detiene el funcionamiento. El motor N16 seconecta ademas a masa. El interruptor lavaluneta de la palancade mando H5 envia dos senales al accionarse desde los pin 10y 12 del conector A, que accionan directamente la bomba del lavaparabrisasN22, que gira enviando el liquido detergente a la parte trasera. Al pin 3 del conector A llega la senal(positiva) procedente del Body Computer M1 que activa el funcionamientoautomatico del limpialuneta con la marcha atras embragada, pin1 del conector A ConsultarE2022 LUCES DE MARCHA ATRAS .
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje21Abrir el capo.1. Soltar las sujeciones (1a) y quitar la tapa (1b).2050746
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje212408563-7040A37TAPA acceso fusiblessobre tablero portainstrumentos - D.M.1. Desenchufar las conexiones electricas (1a, 1b, 1c, 1d, 1e, 1f).2. Quitar el tornillo de fijacion del soporte.3. Apartar ligeramente el soporte (3a) del revestimiento del salpicaderoy quitar el tornillo (3b).4. Quitar los demas tornillos que fijan el grupo body computer/centralitade derivacion.5. Apartar ligeramente el grupo body computer/centralita de derivacion.6. Desenchufar las conexiones electricas (6a, 6b y 6c).7. Recuperar el grupo body computer/centralita de derivacion.2050752
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje211. Desenchufar las conexiones electricas (1a), (1b) y (1c) de lacentralita.2. Quitar los tornillos.3. Recuperar la centralita.2050753
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje211. Desenchufar las conexiones electricas (1a), (1b) y (1c) de lacentralita.2. Quitar los tornillos.3. Recuperar la centralita.2050754
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje212408372-5550D16PILOTO tercer stop -D.M.1. Por la cara interna del porton, soltar las sujeciones (1a) ymover el surtidor (1b) hacia fuera. 2. Soltar el tubo (2a) y recuperar el surtidor (1b).2050739
5050C28
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje21Levantar el brazo de limpieza.1. Soltar las sujeciones (1a) de la escobilla de sus alojamientos(1b) en el brazo de limpieza (1c).2. Recuperar la escobilla.2050740
5050C34
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje211. Abrir la tapa.2. Quitar la tuerca.3. Quitar el brazo de limpieza.2050741
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje211. Levantar el brazo de limpieza.2. Empujar el extremo con sujecion (2a) del soporte (2b) y sacarla escobilla (2c) del extremo del brazo. 2050732
5050B34
<anchor>0</anchor><span>Desmontaje</span><icon><imageid>20</imageid></icon>1Montaje211. Quitar la tapa de la tuerca.2. Quitar la tuerca y recuperar la arandela.3. Quitar el brazo.2050733
