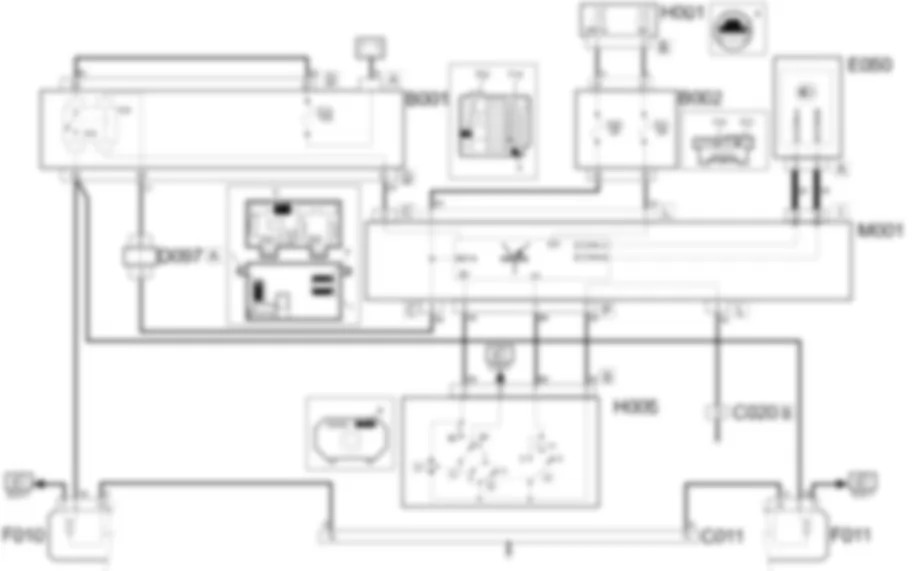

Schema elettrico - LUCI ABBAGLIANTI - Fiat PANDA 1.3 JTD 16v
COMPONENTI - LUCI ABBAGLIANTI - Fiat PANDA 1.3 JTD 16v
| Codice componente | Denominazione | Riferimento al complessivo |
| B1 | Centralina derivazione vano motore | |
| B1 | centralina derivazione vano motore | |
| C11 | Massa anteriore destra | - |
| C11 | Massa anteriore destra | - |
| C20 | Massa plancia lato passeggero | - |
| D97 | Giunzione cortocircuitante | - |
| E50 | Quadro strumenti | |
| F11 | Proiettore destro | |
| H1 | Commutatore di accensione | |
| M1 | Body computer | 5505A 2747510 |
Localizzazione componenti - LUCI ABBAGLIANTI - Fiat PANDA 1.3 JTD 16v
COMPONENTI - LUCI ABBAGLIANTI - Fiat PANDA 1.3 JTD 16v
| Codice componente | Denominazione | Riferimento al complessivo |
| B1 | Centralina derivazione vano motore | |
| B1 | centralina derivazione vano motore | |
| C11 | Massa anteriore destra | - |
| C11 | Massa anteriore destra | - |
| C20 | Massa plancia lato passeggero | - |
| D97 | Giunzione cortocircuitante | - |
| E50 | Quadro strumenti | |
| F11 | Proiettore destro | |
| H1 | Commutatore di accensione | |
| M1 | Body computer | 5505A 2747510 |
Descrizione - LUCI ABBAGLIANTI - Fiat PANDA 1.3 JTD 16v
La vettura e dotata di due proiettori specifici per le luci abbaglianti.Queste sono inserite:ad anabbaglianti inseriti, spingendo la leva del devioguida verso la plancia (modalita stabile);nella modalita "lampeggio'', tirando la leva verso il volante (modalita instabile).
Il circuito e protetto da uno specifico fusibile e pilotati da un teleruttore, ubicati entrambi nella centralina di derivazione vano motore.Una spia sul quadro strumenti segnala l''avvenuto inserimento delle luci abbaglianti.In fase di avviamento motore (chiave in posizione AVV), le luci abbaglianti vengono temporaneamente spente e successivamente riaccese a motore avviato.
Descrizione funzionale - LUCI ABBAGLIANTI - Fiat PANDA 1.3 JTD 16v
Il comando di inserimento luci abbaglianti viene impartito dal devioguida H005 , ruotando il gruppo leve C in posizione 1, solo dopo l''inserimento delle luci anabbaglianti.Il nodo body computer M001:riceve il segnale negativo ( riferito alla massa C020 connettore B) al pin 5 connettore P.
767La massa C020 e fissata al pavimento abitacolo,ed e posizionata in prossimita del passaruota anteriore destro (zona piedi).Ricevuto il segnale, procede all''accensione delle luci abbaglianti:dal pin 17 connettore C invia un segnale negativo alla bobina del teleruttore T02, alimentata sotto chiave dalla linea protetta dal fusibile F31;il teleruttore chiude il proprio contatto interno, e fornisce l''alimentazione diretta batteria, dal pin 83 connettore D di B001 , alle luci abbaglianti alloggiate nei gruppi ottici anteriori F010 e F011 .
Lo stesso processo viene attivato anche quando viene premuto il tasto D (modalita lampeggio) del devioguida H005 .Dai pin 35, 36 connettore I, il nodo body computer comunica tramite rete CAN con il quadro strumenti E050 (per maggiori dettagli), comandando l''accensione della spia "luci abbaglianti''.CENTRALINA DI DERIVAZIONE
B001A
B001D
B001D
B001D
B001D
B001D
B001D
B001D
MASSA ANTERIORE DESTRA
C011
C011
C011
C011
C011
C011
MASSA PLANCIA LATO PASSEGGERO
C020A
C020B
C020B
C020B
GIUNZIONE CORTOCIRCUITANTE
D097A
D097A
D097A
D097A
D097A
D097B
D097B
D097B
D097B
D097B
D097C
D097C
D097C
D097D
D097E
D097E
D097F
D097G
D097G
D097H
QUADRO STRUMENTI
E050A
E050B
PROIETTORE DESTRO
F011
F011
F011
F011
COMMUTATORE DI ACCENSIONE
H001A
H001A
H001A
H001B
BODY COMPUTER
M001A
M001A
M001A
M001B
M001B
M001B
M001C
M001C
M001C
M001C
M001D
M001D
M001E
M001E
M001F
M001F
M001F
M001G
M001H
M001H
M001I
M001L
M001L
M001M
M001M
M001N
M001O
M001O
M001P
