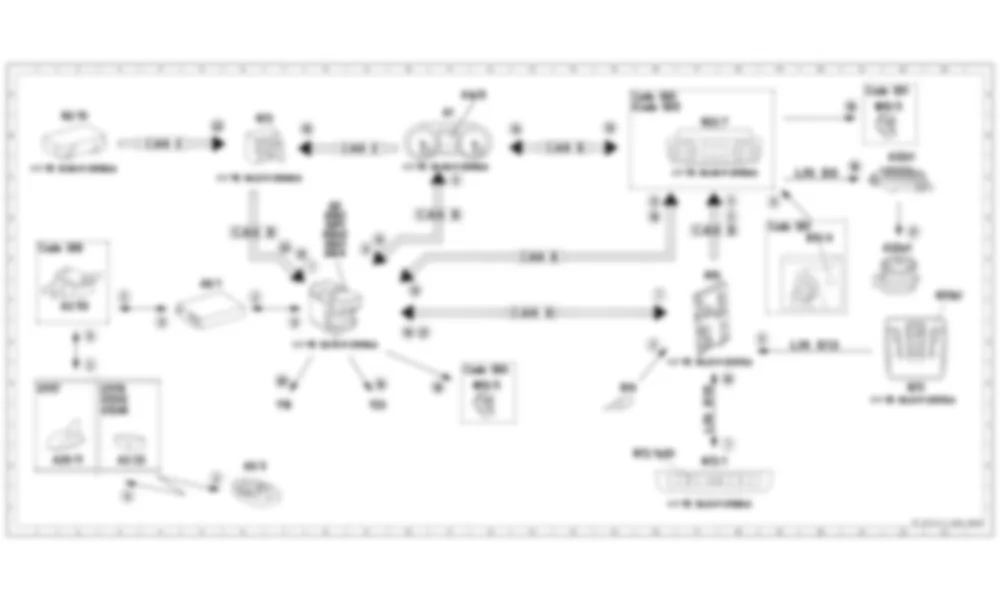

Электросхема Функциональная схема электрической системы стационарного нагревателя (STH) для Mercedes-Benz CLA-class (C117) 2013-2020
Список элементов схемы Функциональная схема электрической системы стационарного нагревателя (STH) для Mercedes-Benz CLA-class (C117) 2013-2020
A1 | Приборный щиток | 11B |
A1p13 | Многофункциональный дисплей | 11A |
A2/22 | Антенна телефонного и стационарного обогревателя | 3K |
A2/53 | Антенный разветвитель для мобильного телефона и стационарного обогревателя | 2F |
A6 | Стационарный обогреватель | 8D |
A6/1 | Приемник радиоуправления стационарным отопителем | 5F |
A6b1 | Датчик температуры стационарного нагревателя | 8D |
A6f1 | Тепловой предохранитель стационарного нагревателя | 8D |
A6m2 | Нагнетатель воздуха для горения стационарный отопитель | 8E |
A6n1 | Блок управления стационарным отопителем | 8E |
A6r4 | Стационарный нагреватель свечи накаливания / блок контроля пламени | 8E |
A8/3 | Радиопередатчик стационарного отопителя | 6K |
A28/11 | Многофункциональная антенна | 2K |
A32m1 | Двигатель вентилятора | 22E |
A32n1 | Регулятор воздуходувки | 22C |
B10/4 | Датчик температуры салона | 20E |
B14 | Датчик наружной температуры | 15H |
Code 386 | Комфортная телефония | 1E |
Code 580 | Автоматический кондиционер | 11H 15A |
Code 581 | Комфортный автоматический кондиционер | 15A 19D 21A |
M13/5 | Циркуляционный насос охлаждающей жидкости | 12H 22A |
N2/10 | Блок управления дополнительной удерживающей системой | 2B |
N10 | Блок управления SAM | 17F |
N22/7 | Автоматический кондиционер control and operating unit | 17B |
N70 | Блок управления потолочной панелью управления | 22H |
N70b1 | Датчик температуры салона with integrated fan | 23F |
N72/1 | Блок управления верхней панели управления | 17K |
N72/1s30 | Кнопка стационарного отопителя | 15K |
N73 | Блок управления электронным замком зажигания | 6B |
U1117 | Действительно для модельного ряда 117 | 1H |
U1176 | Действительно для модельного ряда 176 | 3H |
U1242 | Действительно для модельного ряда 242 | 3J |
U1246 | Действительно для модельного ряда 246 | 3J |
Y16 | Клапан переключения стационарного отопителя | 7J |
Y23 | Топливный насос стационарного отопителя | 9J |
CAN B | CAN в салоне | 6D 11D 13E 13F 14B 17D |
CAN E | Шасси CAN | 4B 9B |
LIN B8 | Климат-контроль LIN | 20C |
LIN B13 | Крыша LIN | 20G |
LIN B15 | Датчик аккумулятора LIN | 17J |
1 | Контур 15, статус | 8E |
2 | Стационарный подогреватель, статус | 2H 3F 5K 6F |
3 | Датчик наружной температуры, signal | 16G |
4 | Наружная температура, сигнал | 18D |
5 | Температура салона автомобиля, сигнал | 18D 19G |
6 | Датчик температуры салона, signal | 19D |
7 | Индикация состояния стационарного отопителя, запрос | 16F 18K |
8 | Время отправления, сигнал | 9E 11C |
9 | Радиопередатчик стационарного отопителя, request | 2G 3L 4G 7G |
10 | Кнопка стационарного отопителя, status | 10G 18H |
11 | Запрос вентиляции / обогрева, сигнал | 16D |
12 | Вентиляция / обогрев, запрос | 9E 10F |
13 | Продолжительность вентиляции / обогрева, запрос | 15B |
14 | Продолжительность вентиляции / обогрева, сигнал | 13B |
15 | Уровень топлива, сигнал | 7B 7E |
16 | Двигатель вентилятора, request | 16D 21C |
17 | Двигатель вентилятора, actuation | 22D |
18 | Топливный насос, срабатывание | 9H |
19 | Циркуляционный насос охлаждающей жидкости, actuation | 11H 21A |
20 | Клапан переключения стационарного отопителя, actuation | 7H |
21 | Отключение потребителей, запрос | 10G |
22 | Авария, сигнал | 5B 7E |
