Магнитола Мультимедия

Электросхемы магнитолы, С усилитель для Mercury Mystique GS 1998

Электросхемы магнитолы, С усилитель для Mercury Mystique GS 1998 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхемы магнитолы, С усилитель для Mercury Mystique GS 1998 - Список элементов:

  • 29-md12
  • 29-md15
  • 63s-la40
  • 74-md15
  • 74s-md13
  • 8-md10
  • 8-md11
  • 8-md12
  • 8-md17
  • 8-md18
  • 9-md10
  • 9-md11
  • 9-md17
  • 9-md18
  • 91-md12
  • 91-md15
  • 91-md15a
  • Amp l front speaker
  • Amp l rear speaker
  • Amp r front speaker
  • Amp r rear speaker
  • Antenna
  • Audio in
  • Audio out
  • C1943
  • C360
  • C364
  • C443a
  • C443b
  • Cd changer
  • Central junction box (under left side of dash)
  • Front remote amplifier
  • Fuse 20a
  • Fuse 7.5a
  • Fused ignition
  • G901 (right "a" pillar)
  • Ground
  • Hot at all times
  • Hot in run or acc
  • Illum
  • Interior lights system
  • L front speaker
  • L front speaker in
  • L rear speaker
  • L rear speaker in
  • Left front speaker
  • Left rear speaker
  • Nca
  • Power
  • Power antenna
  • Power antenna system
  • R front speaker
  • R front speaker in
  • R rear speaker
  • R rear speaker in
  • Radio
  • Right front speaker
  • Right rear speaker
  • S164
  • S319
  • S321
  • With cd changer

Электросхемы магнитолы, без усилитель для Mercury Mystique GS 1998

Электросхемы магнитолы, без усилитель для Mercury Mystique GS 1998 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
קבל גישה לכל מכוניות דיאגרמות החיווטDownload PDF file

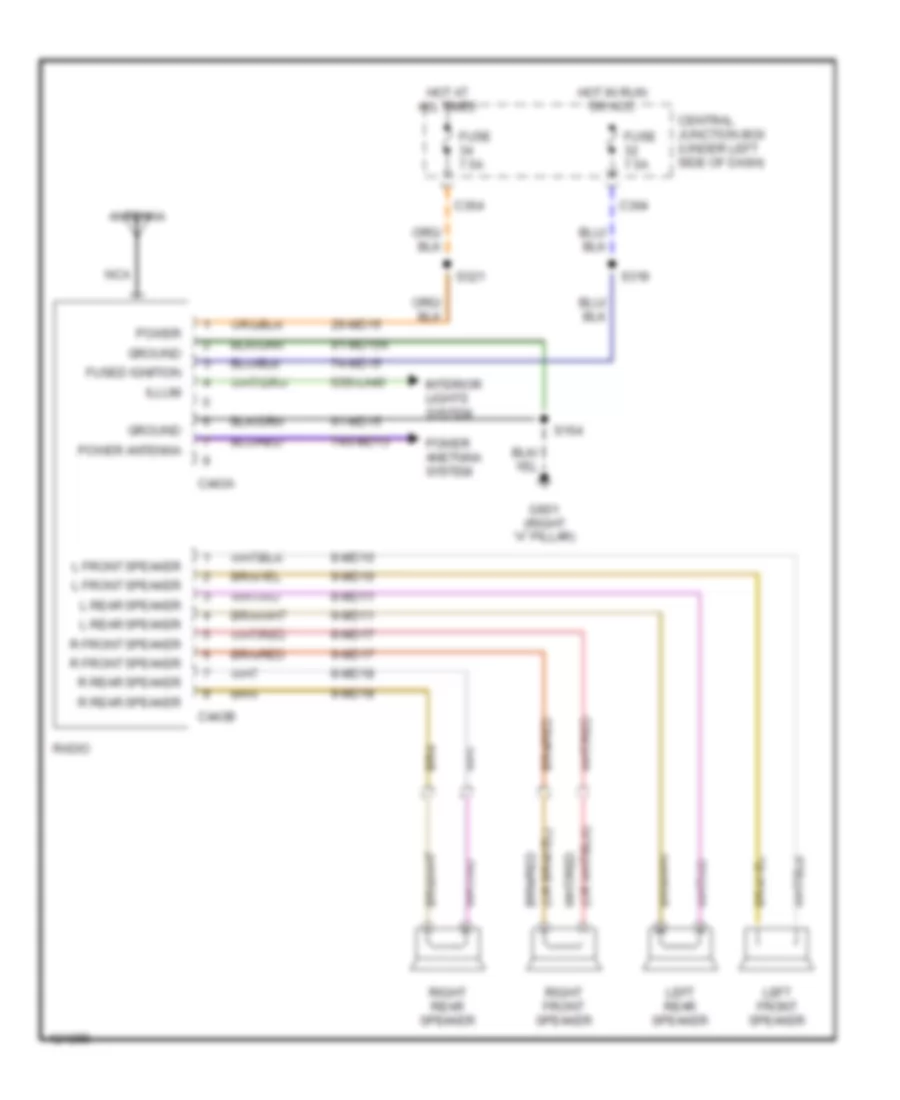

Электросхемы магнитолы, без усилитель для Mercury Mystique GS 1998 - Список элементов:

  • 29-md15
  • 63s-la40
  • 74-md15
  • 74s-md13
  • 8-md10
  • 8-md11
  • 8-md17
  • 8-md18
  • 9-md10
  • 9-md11
  • 9-md17
  • 9-md18
  • 91-md15
  • 91-md15a
  • Antenna
  • C364
  • C443a
  • C443b
  • Central junction box (under left side of dash)
  • Fuse 7.5a
  • Fused ignition
  • G901 (right "a" pillar)
  • Ground
  • Hot at all times
  • Hot in run or acc
  • Illum
  • Interior lights system
  • L front speaker
  • L rear speaker
  • Left front speaker
  • Left rear speaker
  • Nca
  • Power
  • Power anetnna system
  • Power antenna
  • R front speaker
  • R rear speaker
  • Radio
  • Right front speaker
  • Right rear speaker
  • S164
  • S319
  • S321
