Противоугонная система Сигнализация

Электросхема открывания авто для Mazda B2500 SX 2001

Электросхема открывания авто для Mazda B2500 SX 2001 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
קבל גישה לכל מכוניות דיאגרמות החיווטDownload PDF file

Электросхема открывания авто для Mazda B2500 SX 2001 - Список элементов:

  • (left kick panel) g200
  • (right kick panel) g203
  • 2.5l
  • Battery junction box (left rear of engine compt)
  • Central junction box (behind left side of dash)
  • Central security module (behind right kick panel)
  • Data link connector (near steering column)
  • Driver side door lock switch
  • Driver side rear door ajar switch
  • Except 2.5l
  • Exterior lights system
  • Four door model
  • Fuse 15a
  • Fuse 20a
  • Fuse 7.5a
  • G200 (left kick panel)
  • G203 (right kick panel)
  • Generic electronic module (gem) (behind center of dash)
  • Horns system
  • Hot at all times
  • Hot in run or start
  • Left front door ajar switch
  • Left front door lock actuator
  • Lock
  • Nca
  • Passenger side door lock switch
  • Passenger side rear door ajar switch
  • Right front door ajar switch
  • Right front door lock actuator
  • T-2100b
  • T-221
  • T-222
  • T-409
  • T-410
  • Unlock

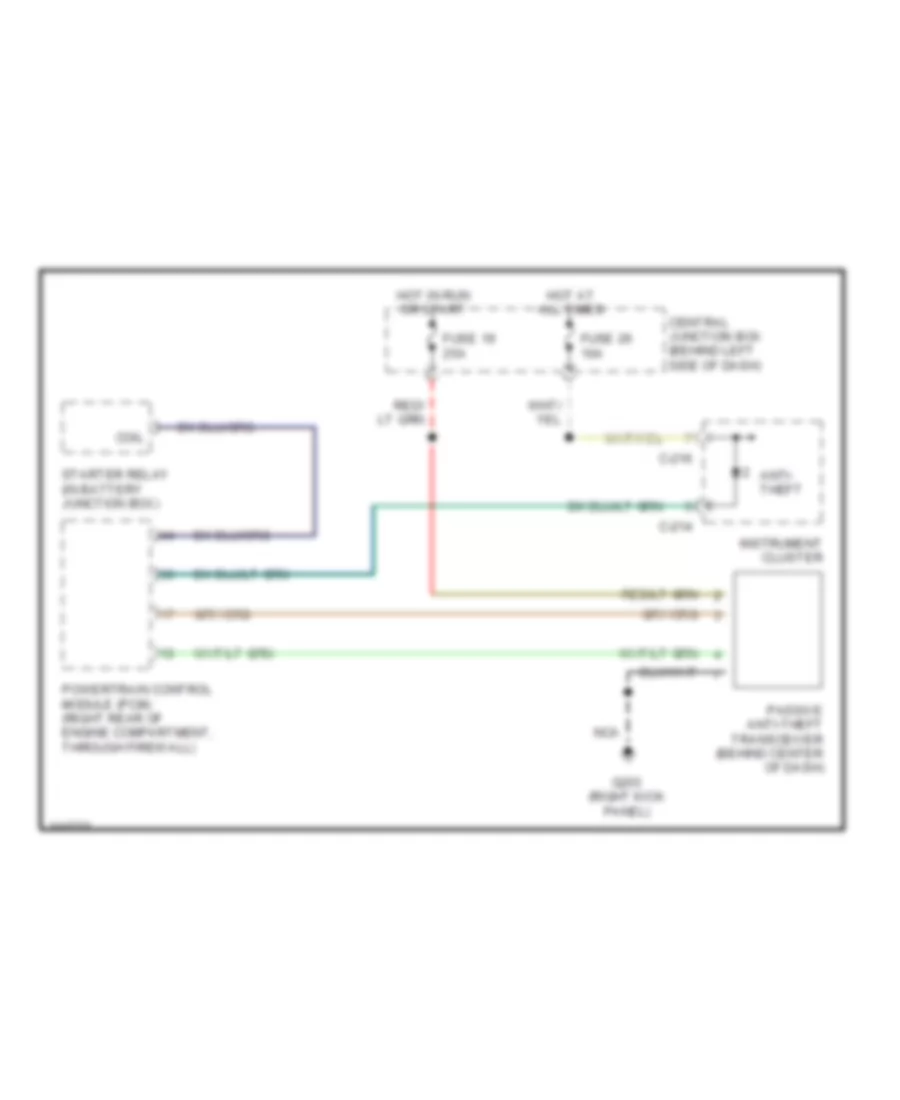

пассивная Электросхема противоугонной сигнализации для Mazda B2500 SX 2001

пассивная Электросхема противоугонной сигнализации для Mazda B2500 SX 2001 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
קבל גישה לכל מכוניות דיאגרמות החיווטDownload PDF file

пассивная Электросхема противоугонной сигнализации для Mazda B2500 SX 2001 - Список элементов:

  • Anti- theft
  • C-214
  • C-216
  • Central junction box (behind left side of dash)
  • Coil
  • Fuse 19 25a
  • Fuse 26 10a
  • G203 (right kick panel)
  • Hot at all times
  • Hot in run or start
  • Instrument cluster
  • Nca
  • Passive anti-theft transceiver (behind center of dash)
  • Powertrain control module (pcm) (right rear of engine compartment, through firewall)
  • Starter relay (in battery junction box)
