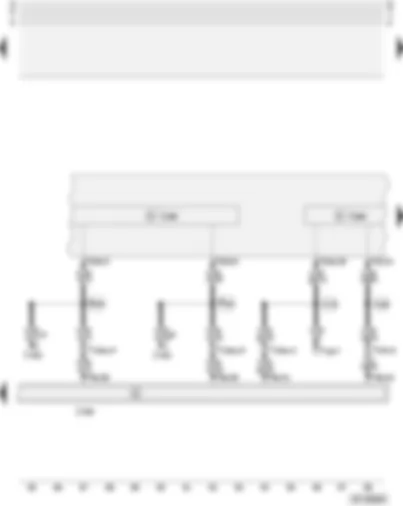

D | Ignition/starter switch |
J526 | Telephone/telematics control unit |
S5 | Fuse in fuse box/relay plate |
S8 | Fuse in fuse box/relay plate |
T3av | 3-pin connector, brown, in centre console |
T10av | 10-pin connector, on telephone/telematics control unit |
T15n | 15-pin connector, brown, in centre console |
270 | Earth connection, in telephone wiring harness |
610 | Earth point (audio), below centre console, front |
A2 | Positive (+) connection (15), in dash panel wiring harness |
A4 | Positive (+) connection (58b), in dash panel wiring harness |
A32 | Positive (+) connection (30), in dash panel wiring harness |
A40 | Positive (+) connection -1- (30), in dash panel wiring harness |
A74 | Connection (15a, fuse 5), in dash panel wiring harness |
V32 | Positive (+) connection (30), in telephone wiring harness |
V51 | Positive (+) connection (15a), in telephone wiring harness |
E264 | Telematics operating unit |
E275 | Breakdown help button |
E276 | Emergency call button |
F4 | Reversing light switch |
J234 | Airbag control unit |
J526 | Telephone/telematics control unit |
R91 | Additional loudspeaker for telematics |
T2f | 2-pin connector, black, on additional loudspeaker for telematics |
T3au | 3-pin connector, red, connector point, electronics box, plenum chamber |
T10an | 10-pin connector, yellow, right connector point, A pillar |
T10at | 10-pin connector, red, right connector point, A pillar |
T10au | 10-pin connector, brown, in centre console |
T46 | 46-pin connector, black, on telephone/telematics control unit |
135 | Earth connection -2-, in dash panel wiring harness |
A87 | Connection (RF (reversing light)), in dash panel wiring harness |
A125 | Connection (crash signal), in dash panel wiring harness |
J401 | Navigation system with CD drive control unit |
J402 | Operating electronics control unit, navigation |
J507 | Control unit for voice control |
J526 | Telephone/telematics control unit |
R | Radio |
R39 | Telephone/navigation systems loudspeaker |
T6n | 6-pin connector, green, at A pillar, left |
T8a | 8-pin connector, black, radio connector III |
T10i | 10-pin connector, black, in centre console |
T10af | 10-pin connector, red, radio connector IV |
T15n | 15-pin connector, brown, in centre console |
T15p | 15-pin connector, red, behind dash panel, left |
T20b | 20-pin connector, black, radio connector I |
T20c | 20-pin connector, black, on navigation control unit |
A129 | Connection (muting), in dash panel wiring harness |
* | Only models without radio / navigation system |
** | Only models with radio |
*** | Only models with navigation system |
**** | Only models with radio navigation system |
J189 | Auto-check system |
J285 | Control unit with display in dash panel insert |
J453 | Multi-function steering wheel control unit |
J526 | Telephone/telematics control unit |
T10au | 10-pin connector, brown, in centre console |
T15n | 15-pin connector, brown, in centre console |
T16 | 16-pin connector, black, diagnostic connector |
T32 | 32-pin connector, blue, on dash panel insert |
T32a | 32-pin connector, green, on dash panel insert |
T32b | 32-pin connector, grey, on dash panel insert |
T46 | 46-pin connector, black, on telephone/telematics control unit |
A60 | Connection (vehicle speed signal), in dash panel wiring harness |
A76 | Connection (diagnosis wire K), in dash panel wiring harness |
B229 | Connection (high bus), in interior wiring harness |
B230 | Connection (low bus), in interior wiring harness |
* | Only models with multi-function steering wheel and telematics |
E272 | Function selection switch II |
J189 | Auto-check system |
J285 | Control unit with display in dash panel insert |
T32 | 32-pin connector, blue, on dash panel insert |
T32b | 32-pin connector, grey, on dash panel insert |
269 | Earth connection (sender earth) -1-, in dash panel wiring harness |
A19 | Connection (58d), in dash panel wiring harness |
