Fiat DOBLO 1.3 JTD 16V da 12/03 – LUCI ANABBAGLIANTI – – MY 2005 – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

Fiat DOBLO 1.3 JTD 16V  da 12/03 – LUCI ANABBAGLIANTI –  – MY 2005 – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

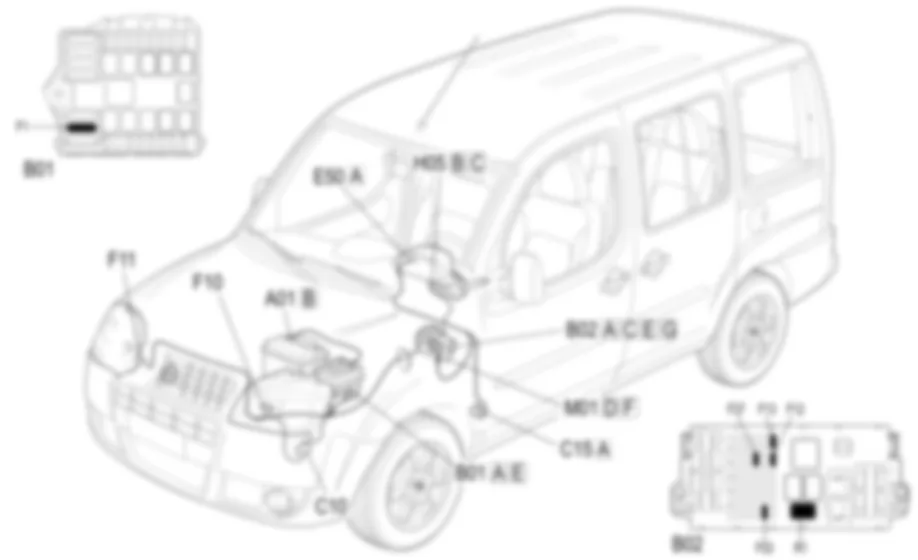

Componenti - LUCI ANABBAGLIANTI - Fiat DOBLO 1.3 JTD 16V da 12/03



Codice componenteDenominazioneRiferimento al complessivo
B001CENTRALINA DI DERIVAZIONE
B2CENTRALINA DI DERIVAZIONE SOTTO PLANCIA
C10MASSA ANTERIORE SINISTRA
C15MASSA PLANCIA LATO GUIDA
E50QUADRO STRUMENTI
F010PROIETTORE SINISTRO
F011PROIETTORE DESTRO
H001COMMUTATORE DI ACCENSIONE
H5DEVIOGUIDA
M001BODY COMPUTER



Codice componenteDenominazioneRiferimento al complessivo
B001CENTRALINA DI DERIVAZIONE
B2CENTRALINA DI DERIVAZIONE SOTTO PLANCIA
C10MASSA ANTERIORE SINISTRA
C15MASSA PLANCIA LATO GUIDA
E50QUADRO STRUMENTI
F010PROIETTORE SINISTRO
F011PROIETTORE DESTRO
H001COMMUTATORE DI ACCENSIONE
H5DEVIOGUIDA
M001BODY COMPUTER
La vettura e dotata di due proiettori specifici per le luci anabbaglianti.Le luci anabbaglianti vengono inserite dal devioguida ruotando l’apposita ghiera nella posizione successiva alle luci di posizione (seconda posizione).Le luci anabbaglianti rimangono accese anche ad abbaglianti inseriti – si spengono pero inserendo le luci fendinebbia.La vettura prevede la funzione “Follow me home”.Essa consiste in una strategia che consente di mantenere accese le luci anabbaglianti anche con chiave di avviamento in posizione di stop per un tempo prestabilito (entro i due minuti dall’arresto vettura).Tale funzione risulta particolarmente utile, ad esempio, a seguito del parcheggio della vettura in garage o in ambianti/spazi poco illuminati.La funzione si attiva agendo sulla leva sinistra del devioguida (lampo luci): ad ogni singolo azionamento l’accensione delle luci anabbaglianti viene prolungata di 30 secondi fino ad un massimo di 5 minuti, quindi si spegne automaticamente.Il circuito e protetto da due fusibili: uno per il proiettore destro, uno per quello sinistro.Il circuito luci anabbaglianti fornice anche il consenso al funzionamento di alcune altre funzioni –ad esempio l’inserimento delle luci retronebbia e del comando orientamento proiettori.

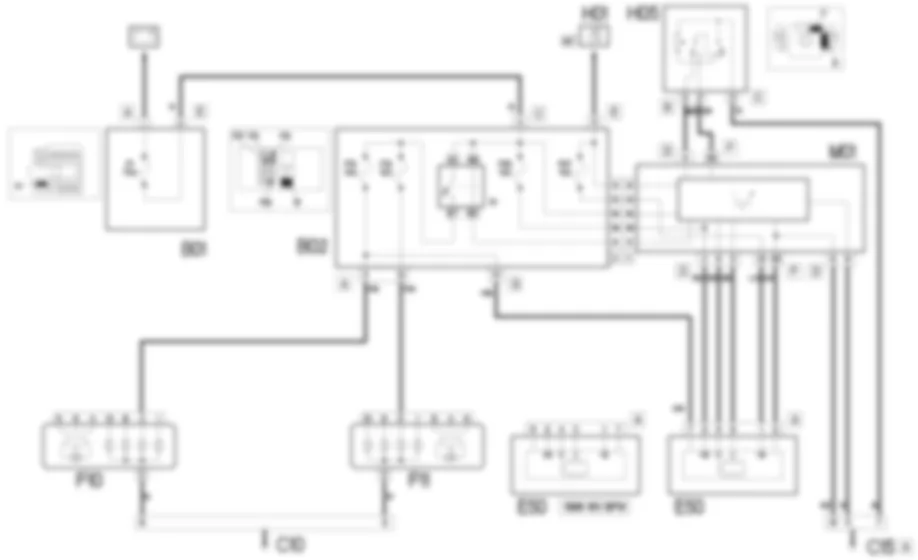

L’attivazione delle luci anabbaglianti viene comandata da un segnale di massa proveniente dal devioguida H05, ruotandone opportunamente la ghiera, ed arriva al body computer M01 al pin 4 connettore D.Con chiave in posizione di stop, al pin 33 connettore F del body computer giunge il segnale dal devioguida utile per l’attivazione della funzione Follow me home.Per accendere le luci anabbaglianti il body computer M01 attiva un teleruttore R1 contenuto nella centralina di derivazione sotto plancia B02 che riceve l’alimentazione diretta, protetta dal fusibile F1, contenuto nella centralina di derivazione vano motore B01, e la invia ai due proiettori destro e sinistro.Ciascuna linea e protetta da un fusibile nella centralina di derivazione sotto plancia B02 : F13 per il proiettore sinistro, F12 per il proiettore destro.Tramite il pin 11 connettore E della centralina di derivazione sotto plancia B02 giunge un altro segnale di alimentazione “sotto chiave” (INT) proveniente dal commutatore d’accensione H01.Il segnale diretto al proiettore sinistro viene anche inviato al quadro strumenti E50 al pin 7 connettore A per le funzioni che richiedono questo segnale di consenso.Inoltre il quadro strumenti E50 comunica con il body computer M01 tramite i pin 8 e 9 connettore A e riceve linee di alimentazione ai pin 1 e 3 connettore A; riceve poi il segnale di massa al pin 2 connettore A.Nella versione Natural Power (1.6 16v Bipower), il segnale diretto al proiettore sinistro viene anche inviato al quadro strumenti E50 al pin 6 connettore A per le funzioni che richiedono questo segnale di consenso.Inoltre il quadro strumenti E50 comunica con il body computer M01 tramite i pin 4 e 3 connettore A e riceve linee di alimentazione ai pin 1 e 2 connettore A; riceve poi il segnale di massa al pin 7 connettore A.Sia il segnale del proiettore sinistro che quello destro vengono utilizzati per l’azionamento del correttore assetto fari.Per ulteriori dettagli,

CENTRALINA DI DERIVAZIONE



B001A



B001B



B001C



B001C



B001C



B001C



B001C



B001D



B001E



B001F



B001F



B001F



B001F



B001F



B1A



B1A



B1B



B1C



B1C



B1C



B1C



B1C



B1C



B1C



B1C



B1D



B1E



B1E



B1F



B1F



B1F



B1F



B1F



B1F



CENTRALINA DI DERIVAZIONE SOTTO PLANCIA



B002A



B002A



B002A



B002A



B002A



B002C



B002D



B002D



B002E



B002E



B002E



B002F



B002G



B002G



B2A



B2A



B2A



B2A



B2A



B2C



B2D



B2D



B2D



B2E



B2E



B2E



B2E



B2F



B2G



MASSA ANTERIORE SINISTRA



C010



C010



C10



C10



MASSA PLANCIA LATO GUIDA



C015A



C015A



C015C



C15A



C15A



C15B



C15C



QUADRO STRUMENTI



E050A



E050A



E050B



E050B



E050B



E50A



E50A



E50B



E50B



E50B



E50B



E50B



PROIETTORE SINISTRO



F010



F10



PROIETTORE DESTRO



F011



F11



COMMUTATORE DI ACCENSIONE



H001A



H001B



H1A



H1B



DEVIOGUIDA



H005A



H005B



H005C



H005C



H5A



H5B



H5C



H5C



BODY COMPUTER



M001A



M001A



M001A



M001A



M001A



M001C



M001C



M001C



M001D



M001D



M001E



M001E



M001F



M001F



M1A



M1A



M1A



M1A



M1C



M1D



M1E



M1F
