VW PHAETON 2012

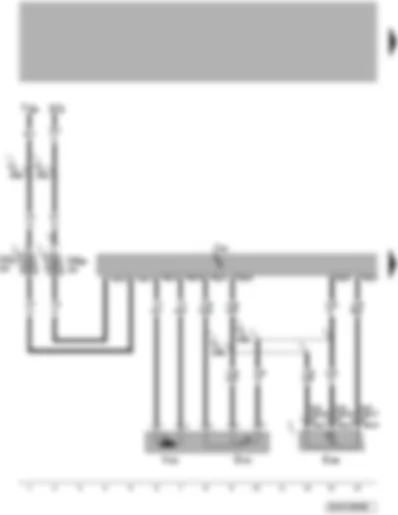

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - регулятор обогрева/вентиляции правого сиденья - исполнительный электродвигатель и потенциометр настройки высоты ремня безопасности

E399	Регулятор обогрева/вентиляции сиденья, справа
G372	Потенциометр настройки высоты ремня безопасности

SB88	Предохранитель 88 в блоке предохранителей В
SC8	Предохранитель 8- в блоке предохранителей С
SE4	Термопредохранитель 4 в блоке предохранителей E



T8ax	Разъём, 8-контактный, коричневый

V233	Электродвигатель регулировки высоты ремней безопасности
B300	Плюсовое соединение 4 (30) в главном жгуте проводов
B301	Плюсовое соединение 5 (30) в главном жгуте проводов
B458	Соединение 2 (потенциометр) в главном жгуте проводов
B460	Соединение 4 (потенциометр) в главном жгуте проводов
*	С августа 2002 года
**	до июля 2002 года

Электросхемa VW PHAETON 2012 - Блок управления регулировки сиденья переднего пассажира с функцией памяти - клавиши регулировки сиденья

すべての配線図にアクセスする車

E335	Кнопка смещения поясничного подпора по вертикали
E336	Кнопка смещения поясничного подпора по горизонтали
E350	Кнопка регулировки глубины сиденья
E418	Клавиша регулировки продольного положения сиденья
E421	Клавиша регулировки угла наклона подушки сиденья
E424	Клавиша регулировки высоты сиденья
E425	Клавиша регулировки положения спинки сиденья

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - выключатель и клавиша регулирования подголовника - клавиши включения функции массажа / памяти

すべての配線図にアクセスする車

E155	Переключатель регулировки положения подголовника
E285	Выключатель с замком для подушки безопасности водителя
E332	Клавиша регулировки положения верхней части спинки сиденья
E333	Клавиша регулировки ремня безопасности по высоте
E337	Кнопка включения массажной функции
E338	Клавиша с функцией памяти Положения 1 и 2
E339	Клавиша с функцией памяти Положения 3 и 4


M54	Соединение 4- в жгуте проводов сиденья со стороны переднего пассажира

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - концевой выключатель правого заднего косметического зеркала - плафон подсветки пространства для ног справа

すべての配線図にアクセスする車

F299	Концевой выключатель правого заднего косметического зеркала
F313	Концевой выключатель выдвижного козырька со стороны переднего пассажира




W10	Лампа подсветки пространства для ног, правая
W50	Подсветка правого заднего косметического зеркала
369	Соединение с массой 4 в главном жгуте проводов

M54	Соединение 4- в жгуте проводов сиденья со стороны переднего пассажира
M56	Соединение 6- в жгуте проводов сиденья со стороны переднего пассажира
*	Не во всех комплектациях

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - датчик температуры - вентилятор переднего сиденья - нагревательный элемент боковой поддержки сиденья

すべての配線図にアクセスする車

G60	Датчик температуры сиденья переднего пассажира

T6sg	Разъём, 6-контактный, на блоке управления регулировки положения сиденья переднего пассажира

T8st	Разъём, 8-контактный
V268	Вентилятор переднего сиденья
Z8	Нагревательный элемент подушки сиденья переднего пассажира
Z33	Нагревательный элемент боковой поддержки сиденья переднего пассажира
M55	Соединение 5- в жгуте проводов сиденья со стороны переднего пассажира
M58	Соединение 8- в жгуте проводов сиденья со стороны переднего пассажира
M59	Соединение 9- в жгуте проводов сиденья со стороны переднего пассажира

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - датчик температуры в спинке сиденья - вентилятор спинки переднего сиденья - нагревательный элемент боковой поддержки сиденья

すべての配線図にアクセスする車

G371	Датчик температуры в спинке сиденья



V269	Вентилятор спинки переднего сиденья
Z9	Элемент обогревателя спинки сиденья переднего пассажира
Z34	Нагревательный элемент боковой поддержки спинки сиденья переднего пассажира
M53	Соединение 3- в жгуте проводов сиденья со стороны переднего пассажира
M57	Соединение 7- в жгуте проводов сиденья со стороны переднего пассажира

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - электродвигатели регулирования продольного положения сиденья и угла наклона подушки сиденья

すべての配線図にアクセスする車


T8sm	Разъём, 8-контактный, аварийное электропитание

V31	Электродвигатель продольной регулировки сиденья переднего пассажира
V231	Электродвигатель регулировки угла наклона подушки сиденья
M51	Соединение 1- в жгуте проводов сиденья со стороны переднего пассажира

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - датчик изменения высоты сиденья - электродвигатели регулировки высоты - продольного положения поясничного подпора и глубины сиденья переднего пассажира

すべての配線図にアクセスする車

G378	Датчик изменения высоты сиденья





T8sm	Разъём, 8-контактный, аварийное электропитание
V191	Электродвигатель изменения высоты сиденья переднего пассажира
V230	Двигатель изменения положения поясничного подпора по горизонтали
V234	Электродвигатель регулировки глубины сиденья

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - датчик и электродвигатель регулировки положения спинки сиденья - потенциометр и электродвигатель регулировки высоты поясничного подпора сиденья

すべての配線図にアクセスする車

G279	Датчик изменения положения верхней части спинки сиденья переднего пассажира
G373	Потенциометр настройки высоты поясничного подпора



V46	Электродвигатель регулировки наклона спинки сиденья переднего пассажира
V229	Двигатель изменения высоты поясничного подпора
M52	Соединение 2- в жгуте проводов сиденья со стороны переднего пассажира

Электросхемa VW PHAETON 2012 - Блок управления регулировки положения сиденья переднего пассажира с функцией памяти - комбинация приборов - регулировка положения подголовника - регулировка положения верхней части спинки

すべての配線図にアクセスする車

G129	Датчик регулировки положения подголовника
G376	Датчик регулировки верхней части спинки сиденья
J285	Блок управления с дисплеем в комбинации приборов

J533	Диагностический интерфейс шин данных


T17e	Разъём, 17-контактный, синий, слева под передней панелью

T32b	Разъём , 32-контактный, зеленый, на комбинации приборов
V104	Электродвигатель регулировки положения подголовника сиденья переднего пассажира
V232	Электродвигатель регулировки положения верхней части спинки сиденья
B397	Соединение 1 (шина CAN-комфорт, провод High) в главном жгуте проводов
B398	Соединение 2 (шина CAN-комфорт, провод High) в главном жгуте проводов
B402	Соединение 6 (шина CAN-комфорт, провод High) в главном жгуте проводов
B406	Соединение 1 (шина CAN-комфорт, провод Low) в главном жгуте проводов
B410	Соединение 5 (шина CAN-комфорт, провод Low) в главном жгуте проводов
B412	Соединение 7 (шина CAN-комфорт, провод Low) в главном жгуте проводов

Блок управления двигателя -J623-

t	12-цил. бензиновый двигатель

t	8-цил. бензиновый двигатель

t	6-цил. бензиновый двигатель

VW PHAETON 2012 Блок управления двигателя -J623-

すべての配線図にアクセスする車

A -	Блок управления двигателя -J623-

B -	T121a - разъём, 121-контактный, контакты 1–81

C -	T121a - разъём, 121-контактный, контакты 82–121

Блок управления двигателя -J623-

t	10-цил. дизельный двигатель

t	6-цил. дизельный двигатель

すべての配線図にアクセスする車

A -	Блок управления двигателя -J623-

B -	T94aa - разъём, 94-контактный

C -	T60aa - разъём, 60-контактный

t	8-цил. бензиновый двигатель

t	12-цил. бензиновый двигатель

すべての配線図にアクセスする車

A -	Блок управления двигателя 2 -J624-

B -	T121b - разъём, 121-контактный, контакты 1–81

C -	T121b - разъём, 121-контактный, контакты 82–121

Место установки

Место установки блока управления двигателя

B -	Блок управления двигателя -J623-, в водоотводящем коробе справа

A -	Блок управления двигателя 2 -J624-, в водоотводящем коробе справа

すべての配線図にアクセスする車

A -	Разъём, 26-контактный

B -	Разъем, 6-контактный

C -	Разъем, 6-контактный

D -	Разъем, 6-контактный

E -	Разъем, 6-контактный

F -	Разъем, 6-контактный

G -	Разъём 4-контактный

H -	Разъём, 2-контактный

J -	Разъём, 18-контактный

K -	Разъем, 6-контактный

L -	Разъем, 6-контактный

M -	Разъем, 6-контактный

N -	Разъем, 6-контактный

P -	Разъём, 16-контактный

すべての配線図にアクセスする車

Место установки БУ бортовой сети J519-:

-	Со стороны переднего пассажира, под передней панелью, в пространстве для ног спереди

すべての配線図にアクセスする車

A -	Блок управления системы регулирования дорожного просвета -J197-

B -	T121с - разъём, 121-контактный, контакты 1–81

C -	T121с - разъём, 121-контактный, контакты 82–121

Место установки БУ системы регулирования дорожного просвета -J197- :

-	в багажном отсеке слева ⇒ -стрелка

すべての配線図にアクセスする車

A -	Блок управления системы контроля давления в шинах -J502-

B -	T32f - разъём, 32-контактный

Место установки БУ контроля давления в шинах -J197- :

-	в багажном отсеке слева ⇒ -стрелка

すべての配線図にアクセスする車

A -	Блок управления для контроля аккумуляторной батареи -J367-

B -	Разъём, 18-контактный

-	Разъём, 2-контактный

すべての配線図にアクセスする車

Место установки БУ для контроля аккумуляторной батареи -J367- :

-	в багажном отсеке слева ⇒ -стрелка

すべての配線図にアクセスする車

B -	Разъём, 14-контактный -T14aa-

すべての配線図にアクセスする車

Блок управления усилителя тормозов -J539-

-	в водоотводящем коробе справа ⇒ -стрелка

すべての配線図にアクセスする車

A -	Блок управления системы санкционирования доступа и пуска двигателя -J518-

B -	T6ak - разъём, 6-контактный

C -	T81k - разъём, 81-контактный

Место установки БУ системы санкционирования доступа и пуска двигателя -J518- :

-	в пространстве для ног спереди слева ⇒ -стрелка

すべての配線図にアクセスする車

A -	8-канальный усилитель (цифровая аудиосистема) -R12-

B -	T23b - разъём, 23-контактный

C -	T24b - разъём, 24-контактный

すべての配線図にアクセスする車

Место установки 8-канального усилителя DSP -R12- :

-	в багажном отсеке сзади справа, за АКБ ⇒ -стрелка

すべての配線図にアクセスする車

A -	разъём 26-контактный, T26sa (сиденье водителя), T26sb (сиденье переднего пассажира), T26sc (заднее сиденье)

B -	разъём 6-контактный, T6sb (сиденье водителя), T6sa (сиденье переднего пассажира), T6st (заднее сиденье)

C -	разъём 6-контактный, T6sc (сиденье водителя), T6sg (сиденье переднего пассажира), T6sz (заднее сиденье)

D -	разъём 6-контактный, T6sd (сиденье водителя), T6su (заднее сиденье)

E -	разъём 6-контактный, T6se (сиденье водителя), T6sh (сиденье переднего пассажира), T6sv (заднее сиденье)

F -	разъём 6-контактный, T6sf (сиденье водителя), T6sj (сиденье переднего пассажира), T6sy (заднее сиденье)

G -	разъём 4-контактный, T4sg (сиденье водителя), T4sh (сиденье переднего пассажира), T4sj (заднее сиденье)

H -	разъём 2-контактный, T2sh (сиденье водителя), T2sj (сиденье переднего пассажира), T2sk (заднее сиденье)

J -	разъём 18-контактный, T18sj (сиденье водителя), T18sk (сиденье переднего пассажира), T18sl (заднее сиденье)

K -	разъём 6-контактный, T6sk (сиденье водителя), T6sp (сиденье переднего пассажира), T6si (заднее сиденье)

L -	разъём 6-контактный, T6sl (сиденье водителя), T6sq (сиденье переднего пассажира), T6so (заднее сиденье)

M -	разъём 6-контактный, T6sm (сиденье водителя), T6sr (сиденье переднего пассажира), T6sw (заднее сиденье)

N -	разъём 6-контактный, T6sn (сиденье водителя), T6ss (сиденье переднего пассажира), T6sx (заднее сиденье)

P -	разъём 16-контактный, T16sp (сиденье водителя), T16sn (сиденье переднего пассажира), T16sl (заднее сиденье)

Место установки БУ регулировки положения сиденья водителя и рулевой колонки с функцией памяти -J136- :

-	под сиденьем водителя ⇒ -стрелка

すべての配線図にアクセスする車

Место установки БУ регулировки сиденья переднего пассажира с функцией памяти -J521- :

-	под сиденьем переднего пассажира ⇒ -стрелка

すべての配線図にアクセスする車

Место установки БУ регулировки положения заднего сиденья с функцией памяти -J522- :

-	под задним сиденьем ⇒ -стрелка

すべての配線図にアクセスする車

A -	Блок управления ABS/EDS -J104-

B -	T42 - разъём, 42-контактный

Место установки БУ управления ABS/EDS -J104-

-	в моторном отсеке слева ⇒ -стрелка

すべての配線図にアクセスする車

A -	блок управления АКП -J217-

B -	разъём, 88-контактный -T88a-

Место установки БУ АКП -J217-

-	в водоотводящем коробе справа ⇒ -стрелка

すべての配線図にアクセスする車

A -	Блок управления подушек безопасности -J234-

B -	T84a - разъём, 84-контактный

Место установки БУ подушек безопасности -J234-:

-	под центральной консолью ⇒ -стрелка

すべての配線図にアクセスする車

1 -	T32c - разъём, 32-контактный

2 -	T4k - разъём, 4-контактный

3 -	T2o - разъём, 2-контактный

4 -	Разъём, 8-контактный

5 -	Разъём, 8-контактный

6 -	T8h - разъём, 8-контактный

7 -	разъём антенны

8 -	разъём антенны

Место установки:

-	в центре передней панели

すべての配線図にアクセスする車

Место установки тюнера навигационной системы, ТВ -J415-:

2 -	тюнер навигационной системы, ТВ -J415-, под задней полкой

すべての配線図にアクセスする車

-	T54 - разъём, 54-контактный

до октября 2011 года

Место установки: в багажном отсеке сзади справа, в вещевом отсеке

すべての配線図にアクセスする車

разъём спереди

1 -	Cinch, красный, правый аудиосигнал ''Aux Input 1''

2 -	Cinch, белый, левый аудиосигнал ''Aux Input 1''

3 -	штекерный разъём, жёлтый, видеосигнал, левый ''Aux Input 1''

4 -	Cinch, красный, правый аудиосигнал ''Aux Input 2''

5 -	Cinch, белый, левый аудиосигнал ''Aux Input 2''

6 -	Cinch, жёлтый, левый видеосигнал ''Aux Input 2''

7 -	выход для наушников, чёрный ''Phone Output''

Примечание

Расположение штекерных разъёмов на J744 и J747 одинаковое!

すべての配線図にアクセスする車

разъёмы сзади:

1 -	разъём, 8-контактный, чёрный, электропитание ''Power Supply''

2 -	разъём, 20-контактный, чёрный, разъём для дисплея 1 -J744- , ''Display Output''

3 -	не используется

4 -	разъём 20-контактный, чёрный, разъём для входа ТВ-сигнала, ''TV -Tuner Input''

с ноября 2011 года

Место установки: в багажном отсеке сзади справа, в вещевом отсеке

すべての配線図にアクセスする車

разъёмы сзади:

t	J744 - Блок управления дисплея 1 мультимедийной системы

1 -	T8ac - разъём, 8-контактный, белый

Блок управления мультимедийной системы -J650-

до октября 2011 года

Место установки: в багажном отсеке сзади справа, в вещевом отсеке

すべての配線図にアクセスする車

. разъёмы:

1 -	разъём, 16-контактный, коричневый, разъём дополнительного модуля подключения в задней части автомобиля ''Aux 2 In''

2 -	разъём, 10-контактный, чёрный, разъём ТВ-тюнера ''RGB In''

с ноября 2011 года

すべての配線図にアクセスする車

Место установки: в багажном отсеке сзади справа, в вещевом отсеке

t	Блок управления мультимедийной системы -J650-

すべての配線図にアクセスする車

DVD-чейнджер, задний -R162-

до октября 2011 года

Место установки: в багажном отсеке сзади справа, в вещевом отсеке

すべての配線図にアクセスする車

. разъёмы:

1 -	разъём, 4-контактный, чёрный, электропитание ''Power''

2 -	не используется

3 -	не используется

4 -	штекерный разъём, белый, аудиосигнал, левый ''Audio Out''

5 -	штекерный разъём, красный, аудиосигнал, правый ''Audio Out''

6 -	штекерный разъём, жёлтый, видеосигнал ''Video Out''

7 -	разъём, 5-контактный, чёрный, электропитание

с ноября 2011 года

すべての配線図にアクセスする車

Место установки: в багажном отсеке сзади справа, в вещевом отсеке

DVD-чейнджер, задний -R162-

Примечание

На иллюстрации показан транспортный предохранитель -1-.

すべての配線図にアクセスする車

1 -	Блок управления мультимедийной системы -J650-

2 -	Разъём, 2-контактный -T2xn- , чёрный, для подсветки крышки слота для DVD в багажном отсеке

3 -	Разъем, 6-контактный -T6bm- , чёрный, питание от сети автомобиля

4 -	Блок управления дисплея 1 мультимедийной системы -J744-

5 -	Разъём, 2-контактный -T2xk- , -T2xj- и -T2xl-DVD-чейнджера, заднего, -R162-

t	Разъём, 2-контактный -T2xk- , красный, аудиоканал, правый

t	разъём, 2-контактный -T2xj- , белый, аудиоканал, левый

t	разъём, 2-контактный -T2xl- , жёлтый, видеоканал

6 -	Фильтр подавления радиопомех -C10- для обеспечения электромагнитной совместимости

7 -	верхний и нижний кронштейны DVD-чейнджера

8 -	DVD-чейнджер, задний -R162-

9 -	блок управления 2 для контроля аккумуляторной батареи -J934-

10 -	Разъём, 2-контактный -T2xm- , чёрный, питание блока управления мультимедийной системы -J650-

11 -	разъёмы аудио- и видеосигналов на блоке управления дисплея 1 мультимедийной системы -J744-

すべての配線図にアクセスする車

A -	блок управления телефона - J526-

B -	блок управления крышки багажного отсека - J605-

C -	центральный блок управления системы комфорта -J393-

D -	ТВ-тюнер -R78-, тюнер навигационной системы, ТВ -J415-

E -	Блок управления парковочного ассистента -J446-

F -	антенна системы санкционирования доступа и пуска двигателя в багажном отсеке -R137-

G -	антенный усилитель -R24-

H -	датчик наклона автомобиля -G384-, для защиты от буксировки, охранная сигнализация

1 -	Блок управления сенсорной панели (Touchpad) -J929-

A -	Разъём, 54-контактный -T54-

Указание

В зависимости от варианта комплектации, Блок управления сенсорной панели (Touchpad) -J929- может быть установлен в вещевом ящике слева или справа!

すべての配線図にアクセスする車

Точка соединения с массой на блоке цилиндров

Многоамперные соединения в автомобилях с двумя АКБ

すべての配線図にアクセスする車

1 -	Точка соединения с массой на блоке цилиндров 18

q	место установки ⇒

2 -	Точка соединения с массой для КП и двигателя652 , на лонжероне спереди справа

q	место установки ⇒

3 -	Резьбовое соединение кл. 30, на стартере

q	место установки ⇒

4 -	Разветвитель клеммы 30 -TV2-

4 -	Разветвитель 2 кл. 30 -TV22-

5 -	Плюсовое соединение (30) в жгуте проводов АКБ -P2-,

q	место установки ⇒

5 -	Разветвитель 4 кл. 30 -TV29-

q	место установки ⇒

6 -	Точка соединения с массой возле стартерной батареи 624

q	место установки ⇒

7 -	Полюсная клемма второй АКБ A1, минус (-)

q	место установки ⇒

8 -	Полюсная клемма второй АКБ A1, плюс (+)

q	место установки ⇒

9 -	Точка соединения с массой возле АКБ бортовой сети 621

q	место установки ⇒

10 -	Полюсная клемма АКБ - A-, масса (-)

q	место установки ⇒

11 -	Полюсная клемма АКБ - A-, плюс (+)

q	место установки ⇒

12 -	Реле параллельного включения АКБ -J581-

q	место установки ⇒

12 -	Разветвитель 3 кл. 30 -TV28-

13 -	Резьбовое соединение B+ , на генераторе

q	место установки ⇒

18	Точка соединения с массой на блоке цилиндров, на блоке справа ⇒ -стрелка -

Моментзатяжки M8: 20 Нм

Моментзатяжки M10: 40 Нм

すべての配線図にアクセスする車

652	Точка соединения с массой для КП и двигателя, на лонжероне спереди справа ⇒ -стрелка-

Моментзатяжки M8: 20 Нм

Моментзатяжки M10: 40 Нм

すべての配線図にアクセスする車

Резьбовое соединение (кл. 30) на стартере

-	Резьбовое соединение (кл. 30) на стартере ⇒ -стрелка-

Момент затяжки: 15 Нм

Момент затяжки на 10-цил. двигателе: 26 Нм

すべての配線図にアクセスする車

Резьбовое соединение (кл. 30) в водоотводящем коробе

-	Разветвитель клеммы 30 -TV2- , в водоотводящем коробе справа ⇒ -стрелка

-	Разветвитель 2 кл. 30 -TV22- , в водоотводящем коробе справа ⇒ -стрелка

Моментзатяжки M8: 20 Нм

Моментзатяжки M6: 9,5 Нм

すべての配線図にアクセスする車

P2	Плюсовое соединение (30) в жгуте проводов АКБ, в багажном отсеке справа ⇒ -стрелка-

-	Разветвитель 4 кл. 30 -TV29- ⇒ -стрелка-

Моментзатяжки M8: 20 Нм

すべての配線図にアクセスする車

624	Точка соединения с массой возле стартерной батареи, в правой боковине багажного отсека ⇒ -стрелка A-

Моментзатяжки M8: 20 Нм

-	Полюсная клемма второй АКБ A1, масса (-), в багажном отсеке справа ⇒ -стрелка B-

-	Полюсная клемма второй АКБ A1, плюс (+), в багажном отсеке справа ⇒ -стрелка С-

Момент затяжки полюсных клемм: 7 Нм

すべての配線図にアクセスする車

621	Точка соединения с массой возле аккумулятора бортовой сети, в левой боковине багажного отсека ⇒ -стрелка D-

Момент затяжки: 20 Нм

-	Полюсная клемма АКБ -A-, масса (-), в багажном отсеке слева ⇒ -стрелка Е-

-	Полюсная клемма второй АКБ A1, плюс (+), в багажном отсеке слева ⇒ -стрелка С-

-	Реле параллельного включения АКБ -J581- , в багажном отсеке слева ⇒ -стрелка А, В-

Момент затяжки: 20 Нм

すべての配線図にアクセスする車

Резьбовое соединение B+ , на генераторе

-	Место установки зависит от соответствующего варианта двигателя ⇒ -стрелка-

Момент затяжки: 15 Нм

すべての配線図にアクセスする車

Разветвитель 3 кл. 30 -TV28-

-	Точка соединения с массой возле аккумулятора бортовой сети, в левой боковине багажного отсека ⇒ -стрелка А-

すべての配線図にアクセスする車

VW PHAETON 2012 Перечень точек соединения с массой в моторном отсеке

Перечень точек соединения с массой в моторном отсеке

すべての配線図にアクセスする車

600 -

Точка соединения с массой на правой головке блока цилиндров

q	Место установки

601 -

Точка соединения с массой на левой головке блока цилиндров

q	Место установки

640 -

Точка соединения с массой 2 в моторном отсеке слева

q	Место установки

641 -

Точка соединения с массой 3 в моторном отсеке слева

q	Место установки

642 -

Точка соединения с массой для электронно управляемого вентилятора

q	Место установки

643 -

Точка соединения с массой 3 в моторном отсеке справа

q	Место установки

644 -

Точка соединения с массой 4 в моторном отсеке справа

q	Место установки

Phaeton	Месторасположение	№ 801 / 2

すべての配線図にアクセスする車

645 -

Точка соединения с массой 1 на перегородке моторного отсека

q	Место установки

646 -

Точка соединения с массой 2 на перегородке моторного отсека

q	Место установки

647 -

Точка соединения с массой 3 на перегородке моторного отсека

q	Место установки

648 -

Точка соединения с массой 4 на перегородке моторного отсека

q	Место установки

649 -

Точка соединения с массой 5 на перегородке моторного отсека

q	Место установки

650 -

Точка соединения с массой 6 на перегородке моторного отсека

q	Место установки

651 -

Точка соединения с массой 7 на перегородке моторного отсека

q	Место установки

652 -

Точка соединения с массой для КП и двигателя

q	Место установки

Точки соединения с массой в моторном отсеке

641	Точка соединения с массой 3 в моторном отсеке слева, на левой колёсной арке -стрелка B-

すべての配線図にアクセスする車

643	Точка соединения с массой 3 в моторном отсеке справа, на правой колёсной арке ⇒ -стрелка A-

すべての配線図にアクセスする車

644	Точка соединения с массой в моторном отсеке справа, на правой колёсной нише ⇒ -стрелка-

すべての配線図にアクセスする車

646	Точка соединения с массой 2, на перегородке моторного отсека слева ⇒ -стрелка А-

すべての配線図にアクセスする車

648	Точка соединения с массой 4, на перегородке моторного отсека справа ⇒ -стрелка D-

650	Точка соединения с массой 6, на перегородке моторного отсека справа ⇒ -стрелка B-

651	Точка соединения с массой 7, на перегородке моторного отсека справа ⇒ -стрелка A-

すべての配線図にアクセスする車

652	Точка соединения с массой для КП и двигателя, на переднем правом лонжероне ⇒ -стрелка-

すべての配線図にアクセスする車

Точки соединения с массой на 12-цилиндровом бензиновом двигателе

601	Точка соединения с массой на левой головке блока цилиндров ⇒ -стрелка A-

すべての配線図にアクセスする車

VW PHAETON 2012 Перечень точек соединения с массой в салоне

Перечень точек соединения с массой в салоне

すべての配線図にアクセスする車

627 -

Точка соединения с массой 1 блок управления сиденья

q	Место установки

628 -

Точка соединения с массой 2 блок управления сиденья

q	Место установки

629 -

Точка соединения с массой для цифровой аудиосистемы (DSP), ТВ, центральной панели управления и индикации (ZAB)

q	Место установки

630 -

Точка соединения с массой, DSP, климатическая установка

q	Место установки

631 -

Точка соединения с массой в задней правой двери

q	Место установки

632 -

Точка соединения с массой в задней левой двери

q	Место установки

633 -

Соединение с массой блока управления доступа и разрешения пуска

q	Место установки

634 -

Точка соединения с массой для блока управления сиден. со стороны водителя

q	Место установки

635 -

Точка соединения с массой для блока управления сиден. со стороны переднего пассажира

q	Место установки

Phaeton	Месторасположение	№ 801 / 8

すべての配線図にアクセスする車

636 -

Точка соединения с массой блока управления бортовой сети

q	Место установки

637 -

Точка соединения с массой блока управления подушек безопасности

q	Место установки

638 -

Точка соединения с массой на правой стойке А

q	Место установки

639 -

Точка соединения с массой на левой стойке А

q	Место установки

657 -

Точка соединения с массой 1 возле заднего стекла слева

q	Место установки

658 -

Точка соединения с массой 2 возле заднего стекла слева

q	Место установки

659 -

Точка соединения с массой 1 возле заднего стекла справа

q	Место установки

660 -

Точка соединения с массой 2 возле заднего стекла справа

q	Место установки

627	Точка соединения с массой 1, блок управления сиденья, под задним сиденьем по центру ⇒ -стрелка -

すべての配線図にアクセスする車

628	Точка соединения с массой 2, блок управления сиденья, под задним сиденьем по центру ⇒ -стрелка -

すべての配線図にアクセスする車

629	Точка соединения с массой, цифровая аудиосистема (DSP), ТВ, центр. панель управления и индикации (ZAB), на туннеле в пространстве для ног сзади справа ⇒ -стрелка A -

すべての配線図にアクセスする車

630	Точка соединения с массой, цифровая аудиосистема (DSP), климатическая установка, на тоннеле в пространстве для ног сзади справа ⇒ -стрелка A -

すべての配線図にアクセスする車

631	Точка соединения с массой, задняя правая дверь, днище, вблизи правой стойки B ⇒ -стрелка B-

すべての配線図にアクセスする車

632	Точка соединения с массой, задняя левая дверь, днище, вблизи левой стойки B ⇒ -стрелка B-

すべての配線図にアクセスする車

633	Соединение с массой блока управления доступа и разрешения пуска, передняя поперечина крепления сиденья водителя ⇒ -стрелка A -

634	Точка соединения с массой для блока управления сиденья водителя, передняя поперечина крепления сиденья водителя ⇒ -стрелка B -

すべての配線図にアクセスする車

635	Точка соединения с массой для блока управления сиденья переднего пассажира, передняя поперечина крепления сиденья переднего пассажира ⇒ -стрелка-

すべての配線図にアクセスする車

636	Точка соединения с массой для блока управления бортовой сети, на тоннеле со стороны сиденья переднего пассажира ⇒ -стрелка-

すべての配線図にアクセスする車

637	Точка соединения с массой для блока управления подушек безопасности, на тоннеле впереди по центру ⇒ -стрелка-

すべての配線図にアクセスする車

638	Точка соединения с массой на правой стойке А, под передней панелью со стороны переднего пассажира ⇒ -стрелка-

すべての配線図にアクセスする車

639	Точка соединения с массой на левой стойке А, под передней панелью со водителя ⇒ -стрелка-

すべての配線図にアクセスする車

657	Точка соединения с массой 1, вблизи заднего стекла, слева⇒ -стрелка A-

658	Точка соединения с массой 2, вблизи заднего стекла, слева⇒ -стрелка B-

すべての配線図にアクセスする車

660	Точка соединения с массой 2, вблизи заднего стекла, справа ⇒ -стрелка B-

すべての配線図にアクセスする車

VW PHAETON 2012 Перечень точек соединения с массой в багажном отсеке

すべての配線図にアクセスする車

621 -

Точка соединения с массой возле аккумулятора бортовой сети

q	Место установки

622 -

Точка соединения с массой 1 пластины массы

q	Место установки

623 -

Точка соединения с массой 2 пластины массы

q	Место установки

624 -

Точка соединения с массой возле стартерной батареи

q	Место установки

625 -

Точка соединения с массой, левый задний блок фонарей

q	Место установки

626 -

Точка соединения с массой, правый задний блок фонарей

q	Место установки

Точки соединения с массой в багажном отсеке

621	Точка соединения с массой, АКБ бортовой сети, на консоли АКБ ⇒ -стрелка-

すべての配線図にアクセスする車

622	Точка соединения с массой 1, пластина массы, в багажном отсеке слева ⇒ -стрелка-

すべての配線図にアクセスする車

623	Точка соединения с массой 2, пластина массы, в багажном отсеке слева ⇒ -стрелка-

すべての配線図にアクセスする車

624	Точка соединения с массой, стартерная АКБ, в багажном отсеке справа ⇒ -стрелка-

すべての配線図にアクセスする車

625	Точка соединения с массой, левый задний блок фонарей, вблизи левого заднего блока фонарей ⇒ -стрелка-

すべての配線図にアクセスする車

626	Точка соединения с массой, правый задний блок фонарей, вблизи правого заднего блока фонарей ⇒ -стрелка-

すべての配線図にアクセスする車

VW PHAETON 2012 – Подогрев и регулировка (с функцией памяти) сиденья переднего пассажира . Электросхемы, Распиновки, Расположения элементов

Электросхемa VW PHAETON 2012 - Блок управления регулировки сиденья переднего пассажира с функцией памяти - клавиши регулировки сиденья

VW PHAETON 2012

VW PHAETON 2012 Перечень точек соединения с массой в моторном отсеке

VW PHAETON 2012 Перечень точек соединения с массой в салоне

ログイン

サインアップ

新しいパスワードを取得する
