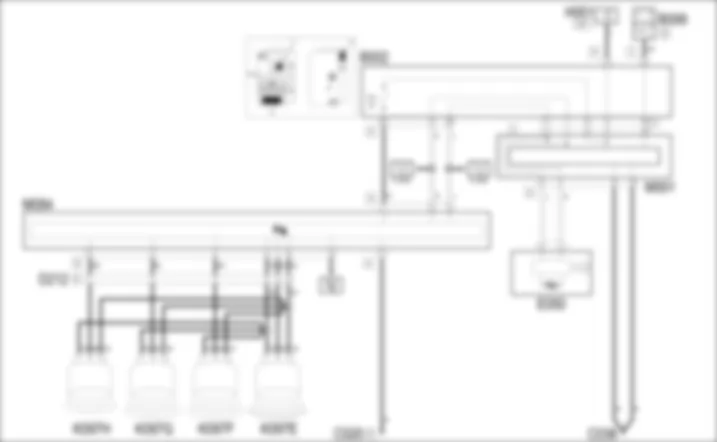

SCHEMA ELETTRICO - SENSORE DI PARCHEGGIO - Fiat BRAVO 1.9 JTD 16v
COMPONENTI - SENSORE DI PARCHEGGIO - Fiat BRAVO 1.9 JTD 16v
| Codice componenti | Denominazione | Riferimento all’operazione |
| B002 | CENTRALINA DI DERIVAZIONE SOTTO PLANCIA | |
| B099 | SCATOLA MAXI FUSE SU BATTERIA | - |
| C020 | MASSA PLANCIA LATO PASSEGGERO | - |
| C038 | MASSA SU TUNNEL CENTRALE | - |
| D212 | GIUNZIONE PARAURTI/POSTERIORE | - |
| E050 | QUADRO STRUMENTI | |
| H001 | COMMUTATORE DI ACCENSIONE | |
| K097 | GRUPPO SENSORI DI PARCHEGGIO | |
| M001 | BODY COMPUTER | |
| M084 | CENTRALINA SENSORE DI PARCHEGGIO |
LOCALIZZAZIONE COMPONENTI - SENSORE DI PARCHEGGIO - Fiat BRAVO 1.9 JTD 16v
| Codice componenti | Denominazione | Riferimento all’operazione |
| B002 | CENTRALINA DI DERIVAZIONE SOTTO PLANCIA | |
| B099 | SCATOLA MAXI FUSE SU BATTERIA | - |
| C020 | MASSA PLANCIA LATO PASSEGGERO | - |
| C038 | MASSA SU TUNNEL CENTRALE | - |
| D212 | GIUNZIONE PARAURTI/POSTERIORE | - |
| E050 | QUADRO STRUMENTI | |
| H001 | COMMUTATORE DI ACCENSIONE | |
| K097 | GRUPPO SENSORI DI PARCHEGGIO | |
| M001 | BODY COMPUTER | |
| M084 | CENTRALINA SENSORE DI PARCHEGGIO |
DESCRIZIONE - SENSORE DI PARCHEGGIO - Fiat BRAVO 1.9 JTD 16v
Il sistema di "Assistenza Parcheggio" fornisce al guidatore le informazioni sulla distanza durante l''avvicinamento a ostacoli retrostanti il veicolo, fornendo cosi un ausilio alle manovre di parcheggio, in modo da individuare ostacoli al di fuori del campo visivo.La versione “base” con quattro sensori posteriori aiuta la fase di avvicinamento ad ostacoli retrostanti la vettura.La presenza e la distanza dell’ostacolo dalla vettura e segnalata al guidatore mediante una segnalazione acustica variabile, la cui frequenza dipende dalla distanza dell’ostacolo (alla diminuzione della distanza dall’ostacolo corrisponde un aumento della frequenza della segnalazione acustica).Il sistema viene attivato nelle condizioni contemporanee di:- chiave si MAR;- retromarcia inserita (con velocita inferiore a 15 km/h).All''attivazione del sistema un buzzer (incorporato nel quadro strumenti) emette un avviso di sistema attivo.Il sistema viene disattivato togliendo la retromarcia, e con velocita superiore a 18 km/h.
DESCRIZIONE FUNZIONALE - SENSORE DI PARCHEGGIO - Fiat BRAVO 1.9 JTD 16v
La centralina sensore di parcheggio M84 e alimentata - pin 1 del connettore A - dalla linea "sottochiave" (INT) protetta dal fusibile F51 della centralina B2; il pin 7 del connettore A e a massa.Tramite i pin 6 e 12 del connettore A la centralina si collega via CAN con tutti gli altri nodi della rete stessa dai quali riceve, per esempio l''informazione di retromarcia inserita.Sempre via CAN invia al quadro strumenti i comandi per la visualizzazione sul display e l’attivazione del buzzer.I quattro sensori di parcheggio K97 posteriori si collegano al connettore B della centralina M84: il pin 8 fornisce la massa di riferimento, il pin 4 l''alimentazione, i pin 1, 2, 3 e 5 si collegano rispettivamente ai sensori K97E, K97F, K97G e K97H.
