Alfa Romeo 159 1.9 JTD 8V Da 01/06 – LUCI POSIZIONE / TARGA – – Proiettori allo Xenon – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

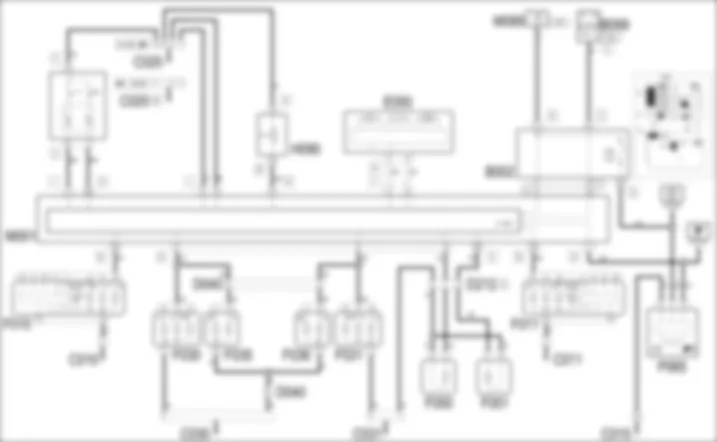

SCHEMA ELETTRICO - LUCI POSIZIONE / TARGA - Alfa Romeo 159 1.9 JTD 8V Da 01/06

LUCI POSIZIONE / TARGA - SCHEMA ELETTRICO Alfa Romeo 159 1.9 JTD 8V Da 01/06

COMPONENTI - LUCI POSIZIONE / TARGA - Alfa Romeo 159 1.9 JTD 8V Da 01/06

Codice componenti	Denominazione	Riferimento all’operazione
B002	CENTRALINA DI DERIVAZIONE SOTTO PLANCIA
B099	SCATOLA MAXIFUSE SU BATTERIA
C010	MASSA ANTERIORE SINISTRA	-
C011	MASSA ANTERIORE DESTRA	-
C015	MASSA PLANCIA LATO GUIDA	-
C020	MASSA PLANCIA LATO PASSEGGERO	-
C030	MASSA POSTERIORE SINISTRA	-
C031	MASSA POSTERIORE DESTRA	-
D040	GIUNZIONE POSTERIORE / BAULE	-
D212	GIUNZIONE PARAURTI/POSTERIORE	-
E050	QUADRO STRUMENTI
F010	PROIETTORE SINISTRO
F011	PROIETTORE DESTRO
F030	FANALE POSTERIORE SINISTRO
F031	FANALE POSTERIORE DESTRO
F035	FANALE POSTERIORE SINISTRO (PARTE MOBILE SU BAULE)
F036	FANALE POSTERIORE DESTRO (PARTE MOBILE SU BAULE)
F050	LUCE TARGA SINISTRA
F051	LUCE TARGA DESTRA
H005	DEVIOGUIDA
H090	GRUPPO COMANDI INTERRUTTORI
M001	BODY COMPUTER
M089	CENTRALINA BLOCCASTERZO (NBS)
P065	SPECCHIO RETROVISORE INTERNO ELETTROCROMICO

LOCALIZZAZIONE COMPONENTI - LUCI POSIZIONE / TARGA - Alfa Romeo 159 1.9 JTD 8V Da 01/06

LUCI POSIZIONE / TARGA - LOCALIZZAZIONE COMPONENTI Alfa Romeo 159 1.9 JTD 8V Da 01/06

모든 배선 다이어그램에 액세스하십시오.

Codice componenti	Denominazione	Riferimento all’operazione
B002	CENTRALINA DI DERIVAZIONE SOTTO PLANCIA
B099	SCATOLA MAXIFUSE SU BATTERIA
C010	MASSA ANTERIORE SINISTRA	-
C011	MASSA ANTERIORE DESTRA	-
C015	MASSA PLANCIA LATO GUIDA	-
C020	MASSA PLANCIA LATO PASSEGGERO	-
C030	MASSA POSTERIORE SINISTRA	-
C031	MASSA POSTERIORE DESTRA	-
D040	GIUNZIONE POSTERIORE / BAULE	-
D212	GIUNZIONE PARAURTI/POSTERIORE	-
E050	QUADRO STRUMENTI
F010	PROIETTORE SINISTRO
F011	PROIETTORE DESTRO
F030	FANALE POSTERIORE SINISTRO
F031	FANALE POSTERIORE DESTRO
F035	FANALE POSTERIORE SINISTRO (PARTE MOBILE SU BAULE)
F036	FANALE POSTERIORE DESTRO (PARTE MOBILE SU BAULE)
F050	LUCE TARGA SINISTRA
F051	LUCE TARGA DESTRA
H005	DEVIOGUIDA
H090	GRUPPO COMANDI INTERRUTTORI
M001	BODY COMPUTER
M089	CENTRALINA BLOCCASTERZO (NBS)
P065	SPECCHIO RETROVISORE INTERNO ELETTROCROMICO

DESCRIZIONE - LUCI POSIZIONE / TARGA - Alfa Romeo 159 1.9 JTD 8V Da 01/06

Le luci di posizione vengono inserite al primo scatto dell''apposita ghiera della leva sinistra devioguida.L''inserimento delle luci di posizione viene gestito dal Body Computer.La funzione di comando delle luci di posizione viene attivata con i segnali di consenso di TEG inserito (INT) e comando dal devioguida: vengono cosi alimentate le quattro luci di posizione.Insieme alle luci di posizione vengono inserite anche le luci di illuminazione targa e numerose altre luci interne per l''illuminazione dell''abitacolo, della strumentazione e dei comandi (queste linee sono descritte e illustrate negli schemi relativi ai componenti ai quali si riferiscono).L''informazione di attivazione e/o disattivazione e inviata via rete CAN: in tal modo viene anche accesa la spia "Luci di Posizione" sul quadro strumenti. Il quadro strumenti attiva inoltre l''illuminazione notturna delle serigrafie.Le luci di posizione possono essere attivate automaticamente tramite il sensore crepuscolare, se viene impostata la funzione AUTO sul devioguida.Il sensore crepuscolare e un dispositivo a infrarossi che funziona a diversi livelli di sensibilita: attivando il sensore crepuscolare, sul display del quadro di bordo viene visualizzato un messaggio che ne indica il livello di sensibilita preimpostato (da 1 a 3): e possibile regolare tale intensita con i tasti "Mode +" e "Mode -".La funzione " luci di stazionamento", viene inserita - esclusivamente con TEG estratto - premendo il relativo pulsante apposito della plancetta sulla sinistra del volante: l''inserimento viene segnalato da una segnalazione acustica "Roger beep"..Ruotando la leva sinistra del devioguida (come per azionare la luci di direzione) e possibile scegliere se accendere le luci di posizione di entrambi i lati della vettura (leva in posizione centrale) o solamente quelle di un lato (leva in basso per selezionare il lato sinistro, leva in alto per selezionare il lato destro).La funzione " Follow me home" permette di mantenere le luci anabbaglianti e le luci di posizione accese dopo aver spento la vettura (TEG estratto) per un tempo uguale o multiplo di 30 secondi. Il mantenimento delle luci e segnalato dall''accensione della spia "Luci di Posizione" sul quadro strumenti. L''inserimento avviene agendo sulla leva come per attivare il lampo luci entro 2 minuti da TEG estratto: ad ogni azionamento della leva il tempo di accensione delle luci si incrementa di 30 secondi, con un tempo massimo di 210 secondi.Inserendo il TEG oppure mantenendo tirata la leva lampo luci per piu di 2 secondi, si ottiene l''eliminazione della funzione.Il corretto funzionamento delle luci e controllato dalla funzione di "check" luci di posizione e luci targa: per ciascuno dei circuiti vengono controllati:- circuito aperto oppure lampada mancante- corto circuito a massa (lampada in c.c. oppure cablaggio in c.c. a massa)- corto circuito a Vbatt (cablaggio in c.c. a Vbatt)Al verificarsi di una delle situazioni sopra descritte il Body Computer rende disponibile in rete CAN lo stato di avaria: sul quadro strumenti viene accesa l''apposita spia "avaria luci" e contemporaneamente l''informazione viene visualizzata sul displayPer la sicurezza di marcia, in condizioni di avaria di una delle lampade posteriori, a luci di posizione inserite si accende in modo depotenziato la lampada luci stop del lato corrispondente, cosi da simulare la luminosita della luce di posizioneInoltre il sistema rileva eventuali anomalie del sensore crepuscolare: in caso di anomalia riscontrata, sul quadro strumenti viene accesa la spia "avaria generica" e contemporaneamente l''informazione viene visualizzata sul display.

DESCRIZIONE FUNZIONALE - LUCI POSIZIONE / TARGA - Alfa Romeo 159 1.9 JTD 8V Da 01/06

Vi sono due segnali (di massa) inviati dal devioguida H5 al Body Computer M1 che gestiscono sia le luci di posizione che gli anabbaglianti, in modalita manuale oppure AUTO (inserimento automatico dal sensore crepuscolare).Il segnale "Light 1" - viene inviato al pin 28 del connettore G del Body Computer M1 dal devioguida H5, pin 7 del connettore C. Il segnale "Light 2" - viene inviato al pin 2 del connettore I del Body Computer M1 dal devioguida H5, pin 8 del connettore C.Le luci di posizione sono inserite in modalita manuale quando il segnale "Light 1" e assente ed il segnale "Light 2" e presente.Le luci di posizione sono inserite in modalita AUTO quando il segnale "Light 1" e presente ed il segnale "Light 2" e assente. Se entrambi i segnali sono presenti, le luci sono sempre spente (OFF).Le luci di posizione sono attivate automaticamente dal sensore crepuscolare contenuto nello specchio P65 (segnale attraverso la linea A-BUS al pin 7 del connettore D di M1) ; il sensore crepuscolare in P65 e alimentato dalla linea INT protetta dal fusibile F49 della centralina B2.Le luci sono inoltre attivate anche tramite il pulsante "luci di stazionamento" posto sul gruppo Interruttori di sinistra H90, che invia un segnale di massa al pin 17 del connettore H di M1.Il Body Computer M1 comanda l''alimentazione delle luci di posizione anteriori F10 (sinistra) e F11 (destra) - dai pin 40 e 30 del connettore B - , di quelle posteriori F30 e F35 (sinistra) F31 e F36 (destra) e delle luci della targa F50 e F51 - dai pin 5, 6, 9 del connettore D e 38 del connettore E.Tramite la linea CAN il Body Computer M1 si collega al quadro strumenti E50, per gestire la spia "luci di posizione inserite " e, in caso di avarie rilevate al circuito o alle lampade, la spia "avaria luci"; in caso di avaria al sensore crepuscolare, la segnalazione specifica.
