Fiat DOBLO 1.9 JTD 8V Fino a 10/2000 – INSERIMENTO COMPRESSORE – – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE – SCHEMA ELETTRICO, LOCALIZZAZIONE COMPONENTI, DESCRIZIONE FUNZIONALE

Schema elettrico - INSERIMENTO COMPRESSORE - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

INSERIMENTO COMPRESSORE - SCHEMA ELETTRICO Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

Get access to all wiring diagrams of the car

COMPONENTI - INSERIMENTO COMPRESSORE - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

Codice componente	Denominazione	Riferimento al complessivo
B1	Centralina di derivazione vano motore	-
B1	Centralina di derivazione vano motore
C10	Massa anteriore sinistra	-
D4	Giunzione anteriore/motore	-
D4	Giunzione anteriore/motore
K10	Pressostato a 4 livelli	-
K10	Pressostato a 4 livelli
L20	Elettromagnete inserimento compressore condizionatore	-
L20	Elettromagnete inserimento compressore condizionatore
M10	Centralina controllo motore

Localizzazione componenti - INSERIMENTO COMPRESSORE - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

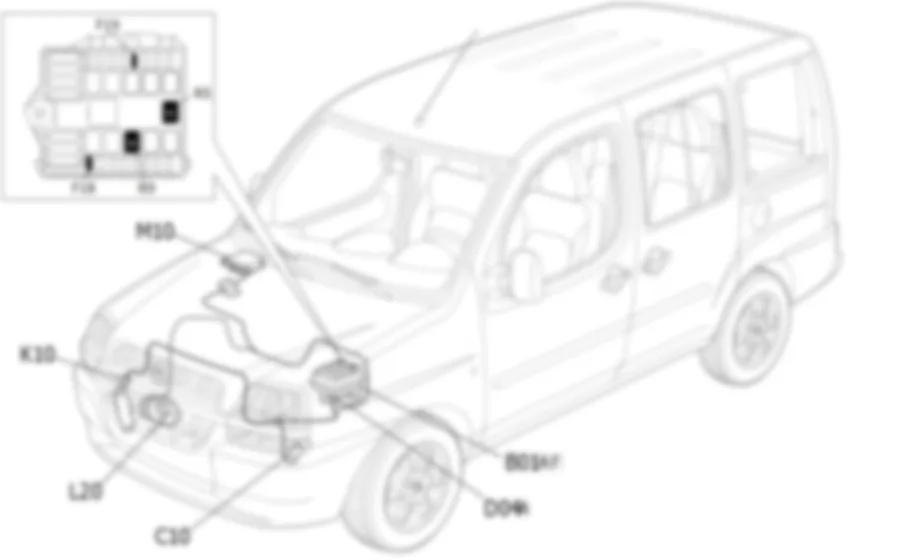

INSERIMENTO COMPRESSORE - LOCALIZZAZIONE COMPONENTI Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

Get access to all wiring diagrams of the car

COMPONENTI - INSERIMENTO COMPRESSORE - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

Codice componente	Denominazione	Riferimento al complessivo
B1	Centralina di derivazione vano motore	-
B1	Centralina di derivazione vano motore
C10	Massa anteriore sinistra	-
D4	Giunzione anteriore/motore	-
D4	Giunzione anteriore/motore
K10	Pressostato a 4 livelli	-
K10	Pressostato a 4 livelli
L20	Elettromagnete inserimento compressore condizionatore	-
L20	Elettromagnete inserimento compressore condizionatore
M10	Centralina controllo motore

Descrizione - INSERIMENTO COMPRESSORE - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

Il pulsante di destra sul gruppo comandi di climatizzazione posto al centro della plancia comanda l''inserimento del circuito di raffreddamento e deumidificazione dell''aria, azionando il compressore condizionatore.Il pulsante suddetto abilita il funzionamento del circuito di refrigerazione dell''aria; ma l''effettivo inserimento del compressore dipende anche dall''intervento:del pressostato a 4 livelli, collocato sul circuito del fluido refrigerante, che blocca l''inserimento del condizionatore se la pressione del fluido refrigerante e troppo bassa oppure troppo alta;della centralina di controllo del motore che, a seconda della logica di gestione del motore, esclude il funzionamento del compressore per esempio in caso di elevate temperature del motore, oppure nel caso di elevato carico motore (brusche accelerazioni).Inoltre e necessario il consenso della manopola regolazione elettroventilatore interno vettura (almeno in posizione 1), e del termostato antibrina ().ll circuito di alimentazione del compressore e comandato da uno specifico teleruttore, collocato nel vano motore nella centralina di derivazione; la linea di alimentazione del teleruttore e protetta da un apposito fusibile.

Descrizione funzionale - INSERIMENTO COMPRESSORE - Fiat DOBLO 1.9 JTD 8V Fino a 10/2000

Il circuito di inserimento del compressore e controllato dal teleruttore R5 contenuto nella centralina di derivazione vano motore B01 . Questo e alimentato dalla linea diretta dalla batteria entrante nel pin 1 connettore A della centralina e protetto dal fusibile F19 .La bobina del teleruttore R5 e alimentata dal segnale proveniente dal teleruttore R9 che a sua volta riceve l''alimentazione diretta dalla batteria dal pin 1 connettore A. L''alimentazione alla bobina del teleruttore R9 e anch''essa diretta dalla batteria dal pin 1 connettore A e protetta dal fusibile F18 .I teleruttori R9 e R5 sono eccitati da un segnale di massa proveniente dalla centralina di gestione motore M10 (pin 13 per R9 e pin 18 per R5 ). In tal modo la centralina M10 comanda attraverso il teleruttore R5 l''inserimento del compressore condizionatore L20 con una tensione di 12 V.La centralina motore M10 riceve i segnali dal pressostato a 4 livelli K10 per l''inserimento dell''elettroventola radiatore:il funzionamento alla prima velocita dal pin 52;il funzionamento alla seconda velocita dal pin 51;l''inserimento condizionatore dal pin 60.
