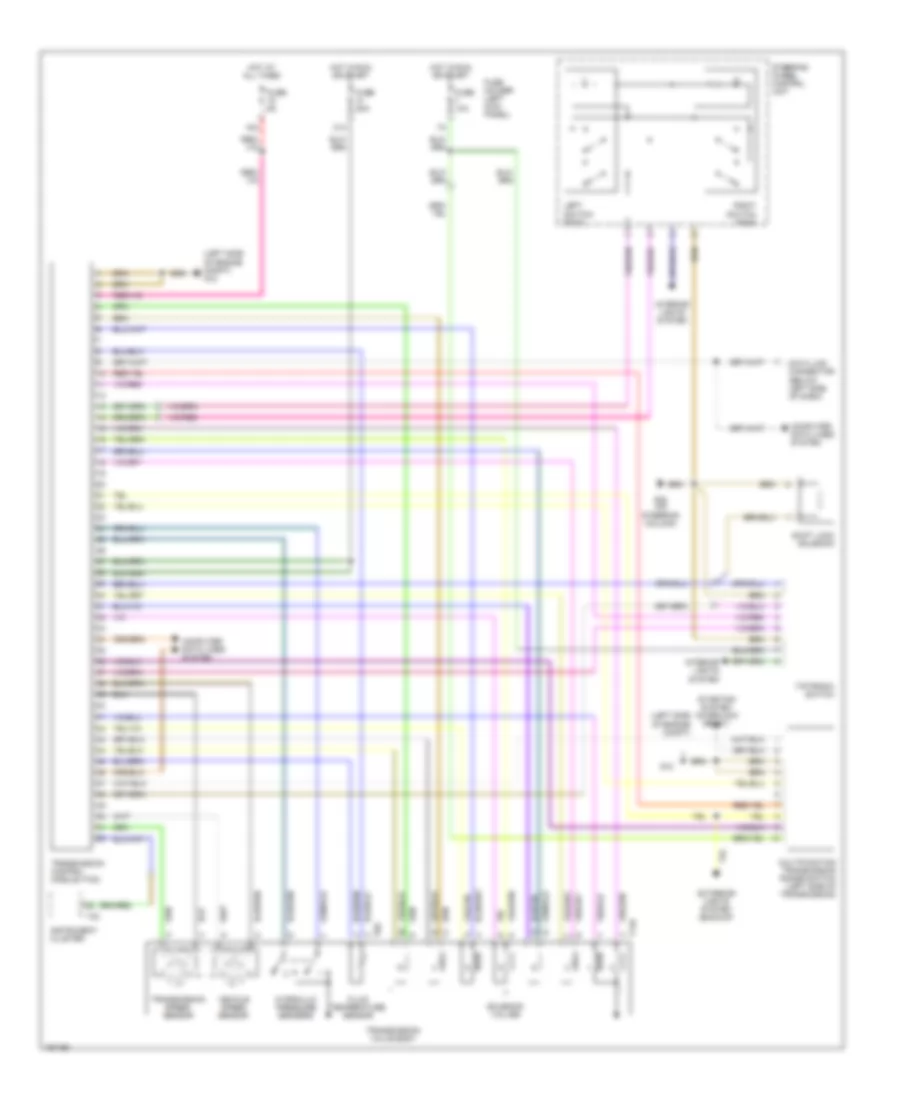

Электросхема автоматической коробки передач АКПП для Audi TT 2003

Электросхема автоматической коробки передач АКПП для Audi TT 2003 - Список элементов:

• (left side
• 15a
• 31a
• Computer data lines system
• Data link connector (below left side of dash)
• Exterior lights system (backup)
• Fluid temperature sensor
• Fuse 10a
• Fuse 20a
• Fuse 5a
• Fuse holder (left kick panel)
• G12
• G42 (on
• Hot at all times
• Hot in run or start
• Hydraulic pressure senders
• Instrument cluster
• Interior lights system
• Left switch pack
• Multifunction transmission range switch (left side of transmission)
• Of engine compt)
• Of engine compt) g12
• Right switch pack
• Shift lock solenoid
• Solenoid valves
• Starting system (interlock relay)
• Steering column)
• Steering wheel control unit
• T14d
• T32
• T8e
• Tiptronic switch
• Transmission control module (tcm)
• Transmission speed sensor
• Transmission valve body
• Vehicle speed sensor

Электросхема полного привода AWD для Audi TT 2003

Электросхема полного привода AWD для Audi TT 2003 - Список элементов:

• (left side of luggage compt) g50
• 13a
• 31a
• Awd drive control module (center rear of vehicle, on haldex coupling)
• Brake light switch (on brake pedal support bracket)
• Brake sw
• Can-h
• Can-l
• Computer data lines system
• Data link connector (below left side of dash)
• Diag
• Exterior lights system
• Fuse 10a
• Fuse 5a
• Fuse panel (left end of dash)
• G96 (in heated seats harness)
• Ground
• Haldex coupling pump
• Hot at all times
• Hot in on or start
• Hyd temp sensor
• Hydraulic temperature sensor
• Ignition
• Instrument cluster system
• Nca
• Oil press motor
• Oil pressure positioning motor
• Park brk
• Parking brake warning light switch (below park brake lever)
• Pump
• Red
• T8d
