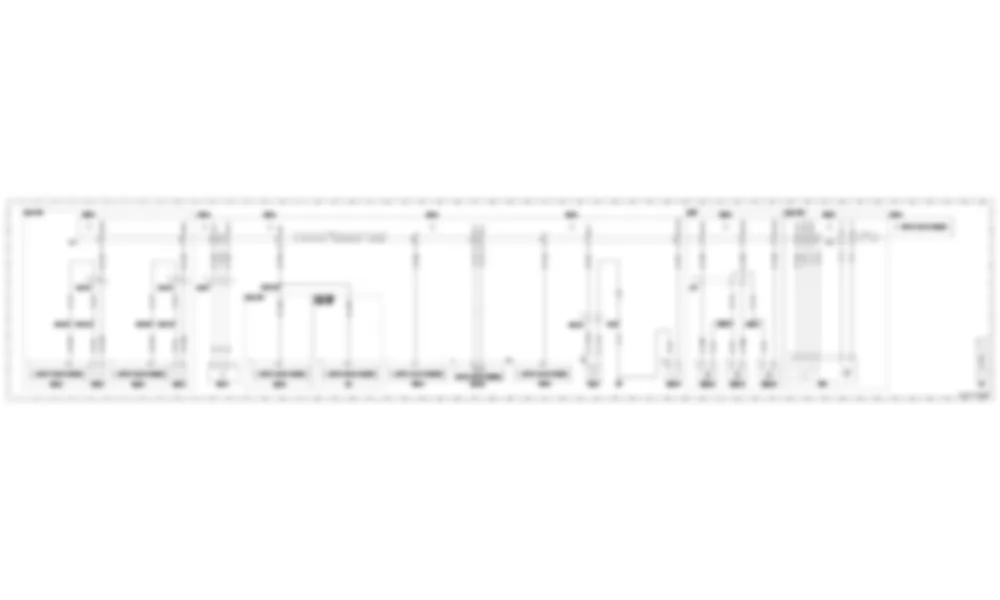

Электросхема Блок управления модуля сбора и срабатывания заднего сигнала (SAM) для Mercedes-Benz S-class (W222) 2013-2020

Список элементов схемы Блок управления модуля сбора и срабатывания заднего сигнала (SAM) для Mercedes-Benz S-class (W222) 2013-2020

Item	Designation	Coordinates
A0	Использование электрических схем	56L
B32/4	Задний датчик солнца	12L
Code 453	Откидные задние сиденья	1A
Code 540	Солнцезащитная шторка с электроприводом для заднего стекла	45A
Code 872	Обогреватели левого и правого заднего сиденья	14F
Code 906	Обогрев переднего подлокотника	18F
Code 907	Обогрев заднего подлокотника	18F
M24	Электродвигатель солнцезащитной шторки заднего стекла	47L
M53/12	Привод освобождения подголовника заднего левого салона	40L
M53/13	Привод освобождения подголовника в задней части салона в центре	44L
M53/14	Привод освобождения подголовника заднего правого пассажира	42L
N5	Блок управления обогревателем подлокотника	20L
N10/6	Передний блок управления SAM	31L
N10/8	Задний блок управления SAM	5A 11A 15A 24A 32A 41A 47A 51A
N25/6	Блок управления обогревателями задних сидений	16L
N30/4	Блок управления электронной системой стабилизации	24L
N32/5	Блок управления правым задним сиденьем	3L
N32/6	Блок управления левым задним сиденьем	8L
S10/4	Датчик износа правого заднего тормоза	34L
S10/4x1	Датчик износа правого заднего тормоза electrical connector	33J
S54/5	Выключатель наклона спинки левой задней части сиденья	10L
S54/6	Выключатель наклона правой задней спинки	5L
S68/14	Выключатель замка ремня безопасности заднего центрального сиденья	38L
U407	Не действует для кода (223) Заднее многоместное сиденье с электрически регулируемыми крайними сиденьями с функцией PRE-SAFE позиционирования для крайних сидений и внешних подголовников	39A
W7	Точка заземления багажника правой рулевой рубки	35L
W54/5	Точка заземления правой задней колесной арки	43G
X23/9	Электрический разъем задней полки	12E
X30/32	Электрический разъем распределителя потенциала левой внутренней шины CAN (CAN B)	27L
X54/43	Электрический разъем каркаса пола в сборе / спинки левого заднего сиденья	9E
X54/44	Электрический разъем каркаса пола в сборе / спинки правого заднего сиденья	5E
X62/33	Электрический разъем заднего моста, правый трамблер	33G
X77	Электрический разъем фиксатора подголовника спинки заднего сиденья	40E
Z1z13	Соединительная муфта цепи 31	35G
Z61/8z1	Соединительная муфта цепи 31 датчика Холла	3G
Z61/9z1	Соединительная муфта цепи 31 датчика Холла	8G
Z143/1z1	Соединительная муфта наклона спинки заднего левого сиденья	9G
Z143/2z1	Соединительная муфта наклона спинки заднего правого сиденья	5G
Z224/4z1	Соединительная муфта обогревателя LIN	15E
Z250/1	Цепь 31 соединительной муфты электродвигателя регулировки подголовника	41G
CAN B	CAN в салоне	27K

Распиновки разъемов для Mercedes-Benz S-class (W222) 2013-2020

Распиновка разъема X54/43 - Электрический разъем каркаса пола в сборе / спинки левого заднего сиденья для Mercedes-Benz S-class (W222) 2013-2020

Расположение элементов для Mercedes-Benz S-class (W222) 2013-2020
