Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Hyundai Genesis 4.6 2011

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

3.8L

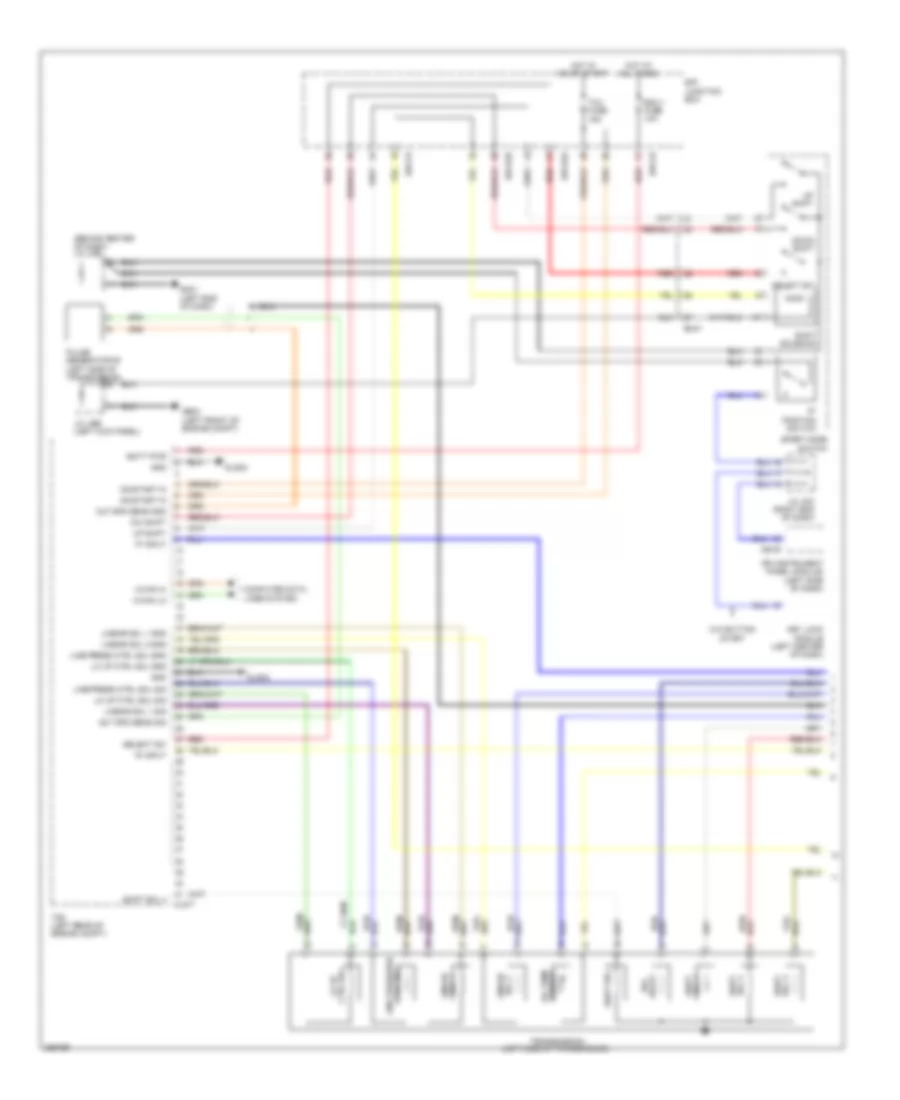

3.8L, Электросхема коробки передач АКПП (1 из 2) для Hyundai Genesis 4.6 2011

3.8L, Электросхема коробки передач АКПП (1 из 2) для Hyundai Genesis 4.6 2011 - Список элементов:

• "p" position switch
• 'p' input
• 'r' input
• (behind center of dash) j/c jme
• Batt pwr
• C-can hi
• C-can lo
• Clg-t
• Computer data lines system
• Ctrl sol line pressure
• Down shift
• Dw shift
• E/r junction box
• E/r-cb
• E/r-e2a
• E/r-e2b
• Ecu-1 fuse 10a
• Em41
• Ge03 (left front of engine compt)
• Glg02
• Gm01 (left end of dash)
• Gnd
• Hot at all times
• Hot in on or start
• Ipm (instrument panel module) (left side of dash)
• J/c jeb (left kick panel)
• J/c jmc (right end of dash)
• Key lock module (left center of dash)
• Line press ctrl sol gnd
• Line press ctrl sol sig
• Linear sol 1 gnd
• Linear sol 1 sig
• Linear sol 2 gnd
• Lk up ctrl sol
• Lk up ctrl sol gnd
• Lk up ctrl sol sig
• M40-b
• Oil temp sensor
• On/start in
• Out spd sens gnd
• Out spd sens sig
• Pulse generator "b" (left side of transmission)
• Red
• Red/
• Select sw
• Shift sol 4
• Shift solenoid
• Sol 1 linear
• Sol 1 shift
• Sol 2 linear
• Sol 2 shift
• Sol 3 shift
• Sol relay
• Sport mode switch
• Tcm (left rear of engine compt)
• Tcu fuse 15a
• Transmission (left side of transmission)
• Up shift
• W/o button start

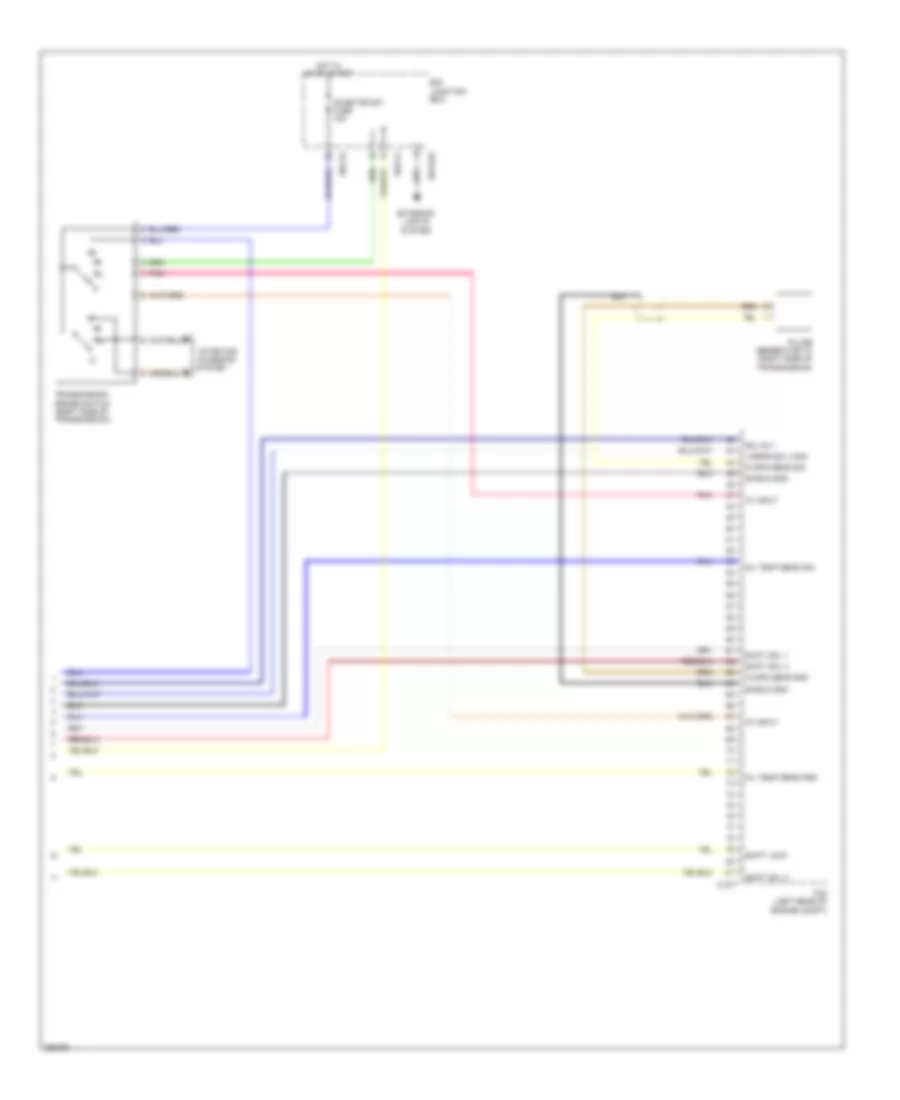

3.8L, Электросхема коробки передач АКПП (2 из 2) для Hyundai Genesis 4.6 2011

3.8L, Электросхема коробки передач АКПП (2 из 2) для Hyundai Genesis 4.6 2011 - Список элементов:

• "d" input
• "n" input
• Clg-t
• E/r junction box
• E/r-ca
• E/r-cb
• E/r-e2a
• Exterior lights system
• Hot in on or start
• In spd sens gnd
• In spd sens sig
• Inhibitor sw fuse 10a
• Linear sol 2 sig
• Oil temp sens gnd
• Oil temp sens sig
• Pnk
• Pulse generator "a" (right side of transmission)
• Shield gnd
• Shift lock
• Shift sol 1
• Shift sol 2
• Shift sol 3
• Sol rly
• Starting/ charging
• System
• Tcm (left rear of engine compt)
• Transmission range switch (right side of transmission)

4.6L

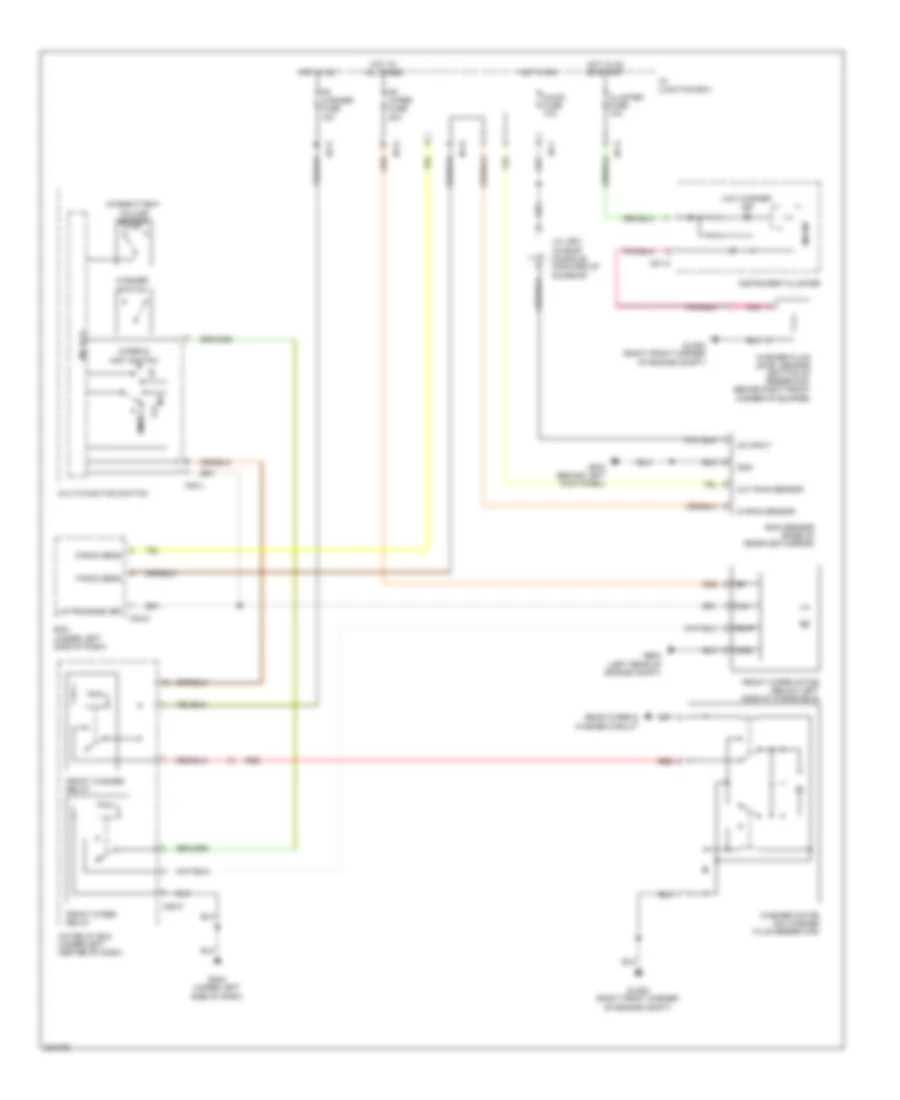

4.6L, Электросхема коробки передач АКПП для Hyundai Genesis 4.6 2011

4.6L, Электросхема коробки передач АКПП для Hyundai Genesis 4.6 2011 - Список элементов:

• A/con fuse 10a
• B/up
• Bcm (under left side of dash)
• Cluster fuse 10a
• F-rain sens
• Fr washer fuse 15a
• Fr wiper fuse 30a
• Front washer relay
• Front wiper motor (below left side of windshield)
• Front wiper relay
• Ge03 (left rear of engine compt)
• Gf03 (behind left kick panel)
• Glg02 (right front corner of engine compt)
• Gm04 (under left side of dash)
• Gnd
• Hot at all times
• Hot in on
• Hot in on or start
• I/p junction box
• I/p-f
• I/p-g
• I/p-h
• I/p-k
• Icm relay box (under left center of dash)
• In rain sensor
• Instrument cluster
• Int
• Intermittent volume switch
• J/c jr01 (in roof console, forward of sunroof)
• Lin
• Lin transceiver
• Low washer ind
• M/f ecu
• M01-c
• M02-l
• M04-c
• M08-a
• Micom
• Mist
• Multi-function switch
• O-rain sens
• Off
• On input
• Out rain sensor
• Pnk
• Rain sensor (base of rearview mirror)
• Rear wiper & washer circuit
• Red
• Washer fluid level sensor (bottom of reservoir, behind right front corner of bumper)
• Washer motor (on washer fluid reservoir)
• Washer switch
• Wiper & mist switch
