Электросхемы ЦЕНТРАЛЬНЫЙ ЗАМОК Hyundai Santa Fe GLS 2010

ЦЕНТРАЛЬНЫЙ ЗАМОК

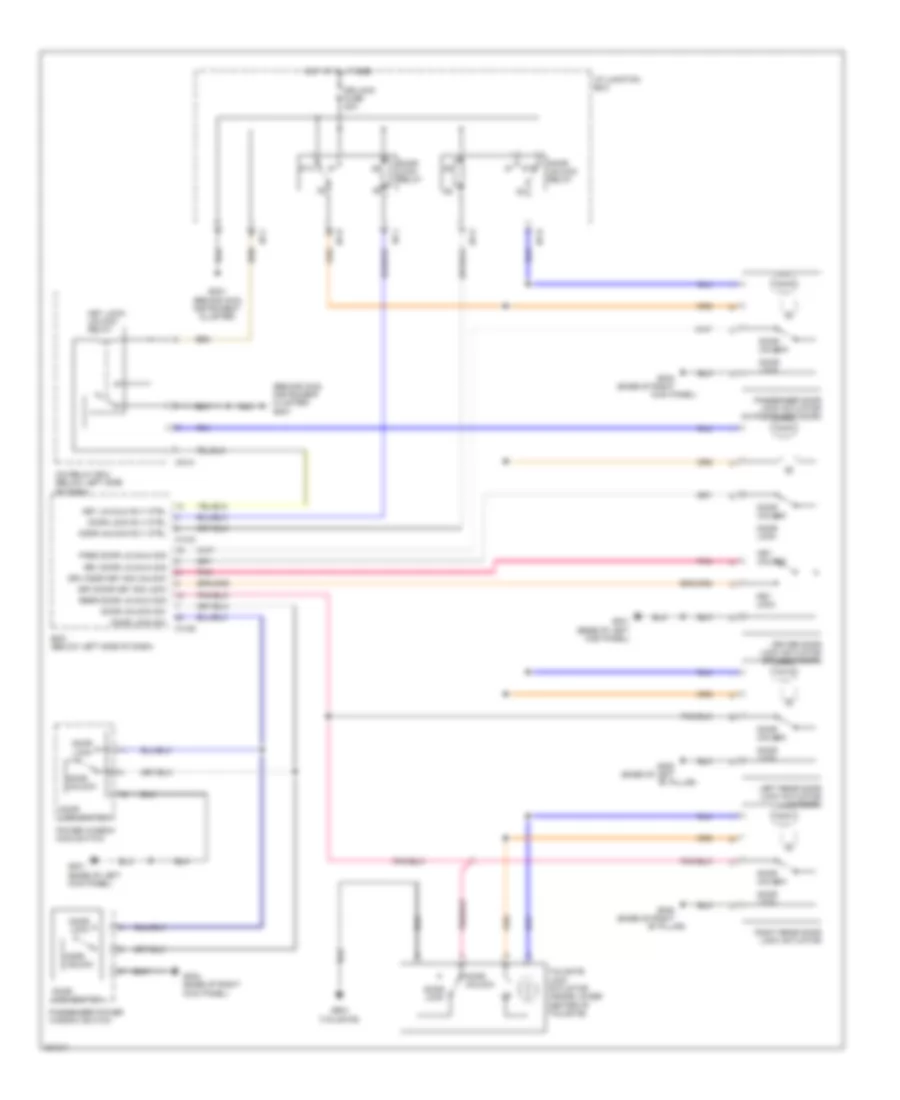

Электросхема центрального замка для Hyundai Santa Fe GLS 2010

Электросхема центрального замка для Hyundai Santa Fe GLS 2010 - Список элементов:

• "b" pillar)
• (behind main instrument cluster) gm01
• 87a
• Bcm (below left side of dash)
• Door lock
• Door lock relay
• Door lock rly ctrl
• Door lock sw
• Door lock switch
• Door unlock
• Door unlock relay
• Door unlock rly ctrl
• Door unlock sw
• Dr/lock fuse 20a
• Driver door lock actuator (driver's door)
• Drv door key sig lock
• Drv door key sig unlock
• Drv door lk/unlk sig
• Gf01 (base of left kick panel)
• Gf02 (base of right
• Gf02 (base of right kick panel)
• Gf05 (base of left
• Gf06 (base of right
• Gm01 (behind main instrument cluster)
• Gr01 (tailgate)
• Hot at all times
• I/p junction box
• I/p-d
• I/p-j
• I/p-k
• Icm relay box (below left side of dash)
• Icm-a
• Key lk/unlk rly ctrl
• Key lock
• Key lock/ unlock relay
• Key unlock
• Kick panel)
• Left rear door lock actuator (in door)
• M13-b
• M13-d
• Pass door lk/unlk sig
• Passenger door lock actuator (in passenger door)
• Passenger power window switch
• Pnk
• Power window main switch
• Rear door lk/unlk sig
• Right rear door lock actuator
• Tailgate lock actuator (inside lower center of tailgate)
