Электросхемы Магнитола Мультимедия Hyundai Santa Fe GLS 2009

Магнитола Мультимедия

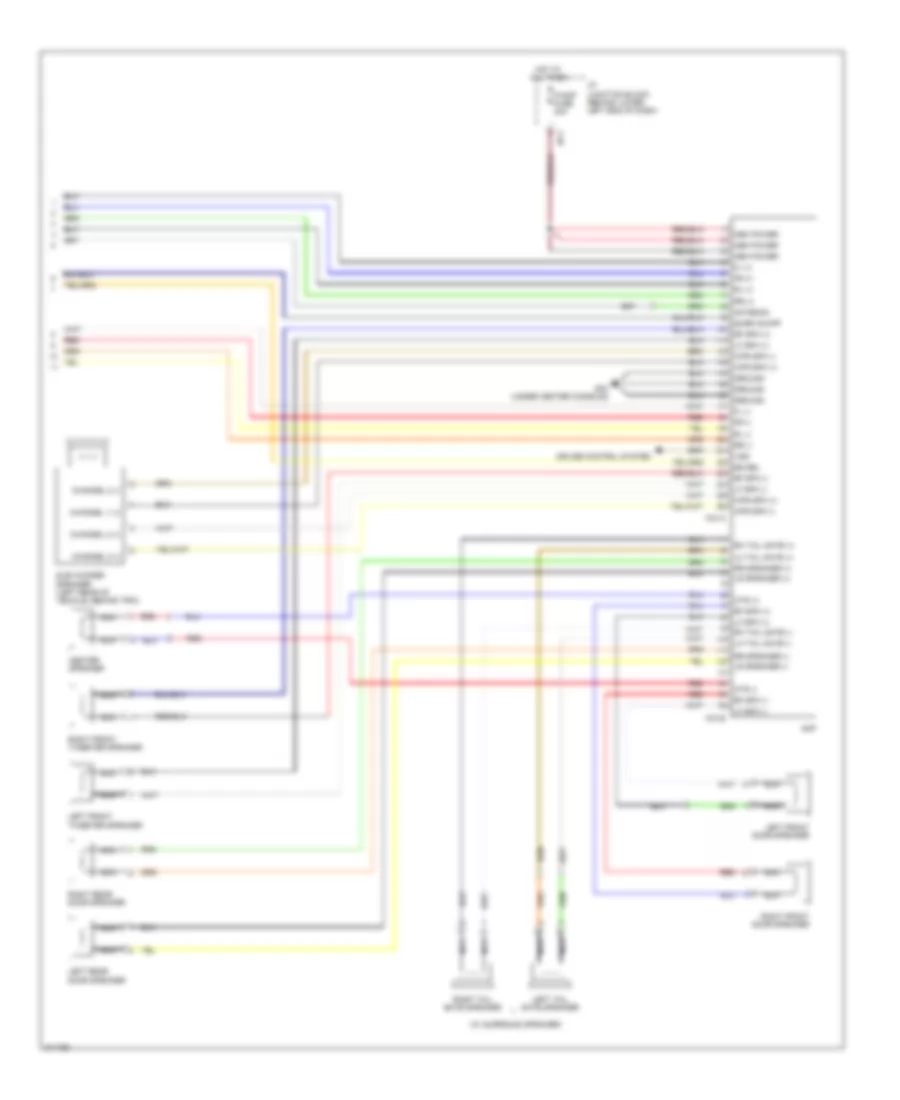

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (1 из 2) для Hyundai Santa Fe GLS 2009

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (1 из 2) для Hyundai Santa Fe GLS 2009 - Список элементов:

• (+)
• (-)
• (not used)
• Acc/on in
• Am/fm feeder cable
• Antenna
• Audio
• Audio 1 fuse 15a
• Audio 2 fuse 10a
• Audio remocon
• Battery volt
• Channel 1 (+)
• Channel 1 (-)
• Channel 2 (+)
• Channel 2 (-)
• Circuit
• Clock spring
• Cruise control system
• Down
• Eq select
• F41
• F41-3
• F41-4
• Fl (+)
• Fl (-)
• Fr (+)
• Fr (-)
• G34 (behind center of dash)
• Gnd
• Hot at all times
• Hot in acc or on
• I/p junction block (behind lower left end of dash)
• I/p-h
• I/p-k
• Ill
• Ill (+)
• Ill (-)
• Interior
• Interior lights system
• Lights system
• M45-a
• M45-b
• M45-c
• M45-d
• M45-e
• Micro antenna (rear of headliner)
• Mode
• Multi-function switch
• Mute
• Nca
• Power distribution system
• Red
• Remocon gnd
• Remocon sig
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (-)
• Seek
• Steering wheel
• Sub woofer speaker (left rear of vehicle, behind trim)
• Surround on/off
• Vol
• W/ surround speaker
• W/o surround speaker
• Xm feeder cable

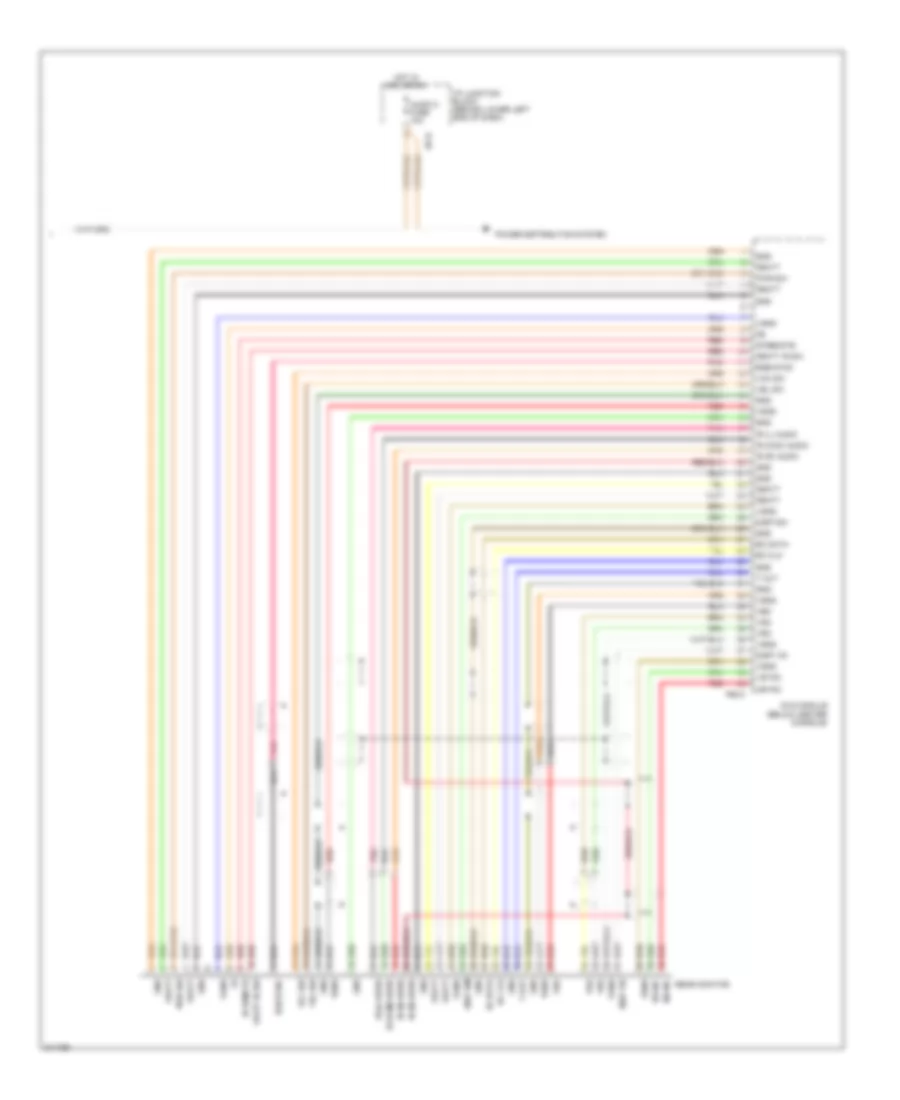

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (2 из 2) для Hyundai Santa Fe GLS 2009

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (2 из 2) для Hyundai Santa Fe GLS 2009 - Список элементов:

• (+)
• (-)
• Amp
• Battery volt
• Center speaker
• Eq select
• F37-a
• F37-b
• Fl (+)
• Fl (-)
• Fr (+)
• Fr (-)
• G04 (under center console)
• Ground
• Hot at all times
• I/p junction block (behind lower left end of dash)
• I/p-f
• Left front door speaker
• Left front tweeter speaker
• Left rear door speaker
• Left tail gate speaker (w/ surround speaker)
• Lf speaker (+)
• Lf speaker (-)
• Lh tail gate speaker (+)
• Lh tail gate speaker (-)
• Lr speaker (+)
• Lr speaker (-)
• Mute/vehicle speed
• Nca
• On/off
• P/amp fuse 30a
• Red
• Rf speaker (+)
• Rf speaker (-)
• Rh tail gate speaker (+)
• Rh tail gate speaker (-)
• Right front door speaker
• Right front tweeter speaker
• Right rear door speaker
• Right tail gate speaker (w/ surround speaker)
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (-)
• Rr speaker (+)
• Rr speaker (-)
• Surround on/off
• Woofer speaker (+)
• Woofer speaker (-)

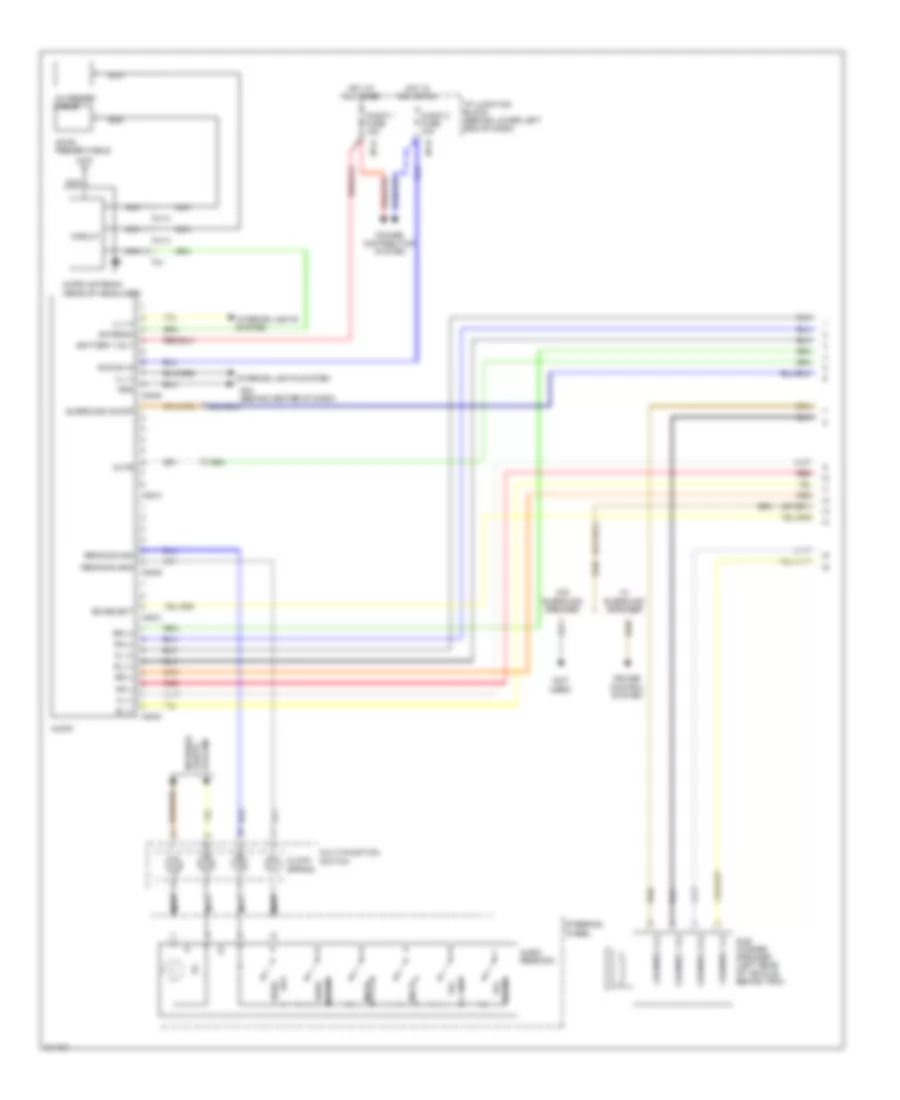

Электросхема магнитолы, С Навигация (1 из 2) для Hyundai Santa Fe GLS 2009

Электросхема магнитолы, С Навигация (1 из 2) для Hyundai Santa Fe GLS 2009 - Список элементов:

• (+)
• (-)
• Acc/on
• Alt l
• Antenna
• Audio 1 fuse 15a
• Audio 2 fuse 10a
• Audio common
• Audio left
• Audio remocon
• Audio right
• Auto light
• Batt
• Bcm (below left side of dash)
• Bus 1
• Bus 2
• Can hi 1
• Can lo 1
• Cdma antenna
• Circuit
• Clock spring
• Cruise control system
• Eq select
• Exterior lights system
• F/cable
• Feeder cable
• Fl (+)
• Fl (-)
• Fr (+)
• Fr (-)
• G34 (behind center of dash)
• Gnd
• Gps antenna
• Ground
• Hot at all times
• Hot in acc or on
• I/p junction block (behind lower left end of dash)
• I/p-h
• I/p-k
• Ill (+)
• Ill (-)
• Illum
• Instrument cluster system
• Interior lights system
• Lh aux audio
• M13-a
• M20-3
• M48-a
• Micro antenna (rear of headliner)
• Mode
• Mts module
• Multi-function switch
• Mute
• Nca
• Parking break
• Power distribution system
• Radio antenna
• Red
• Remocon gnd
• Remocon sig
• Rh aux audio
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (-)
• Seek down
• Seek up
• Set top box
• Speed
• Starting/charging system
• Steering wheel
• Surr on/off
• Transaxle range sw r in m48-b
• Vol down
• Vol up

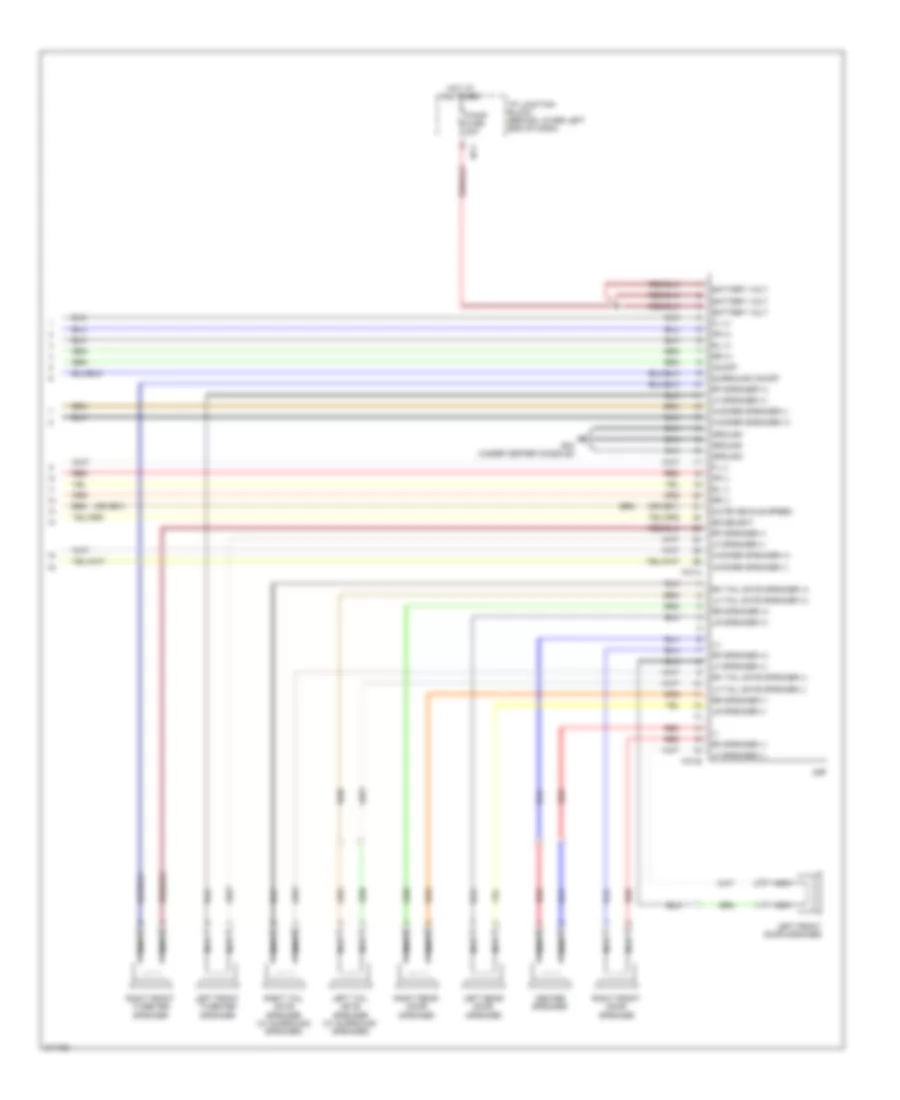

Электросхема магнитолы, С Навигация (2 из 2) для Hyundai Santa Fe GLS 2009

Электросхема магнитолы, С Навигация (2 из 2) для Hyundai Santa Fe GLS 2009 - Список элементов:

• (w/ surround speaker)
• Amp
• Antenna
• Center speaker
• Channel 1 (+)
• Channel 2 (+)
• Channel 2 (-)
• Cruise control system
• Ctr (+)
• Ctr (-)
• Eq sel
• F37-a
• F37-b
• Fl (+)
• Fl (-)
• Fr (+)
• Fr (-)
• G04 (under center console)
• Ground
• Hot at all times
• I/p junction block (behind lower left end of dash)
• I/p-f
• Left front door speaker
• Left front tweeter speaker
• Left rear door speaker
• Left tail gate speaker
• Lf spk (+)
• Lf spk (-)
• Lh tail gate (+)
• Lh tail gate (-)
• Lr speaker (+)
• Lr speaker (-)
• Mem power
• Nca
• P/amp fuse 30a
• Red
• Rf spk (+)
• Rf spk (-)
• Rh tail gate (+)
• Rh tail gate (-)
• Right front door speaker
• Right front tweeter speaker
• Right rear door speaker
• Right tail gate speaker
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (-)
• Rr speaker (+)
• Rr speaker (-)
• Sub woofer speaker (left rear of vehicle, behind trim)
• Surr on/off
• Vss
• Wfr spk (+)
• Wfr spk (-)

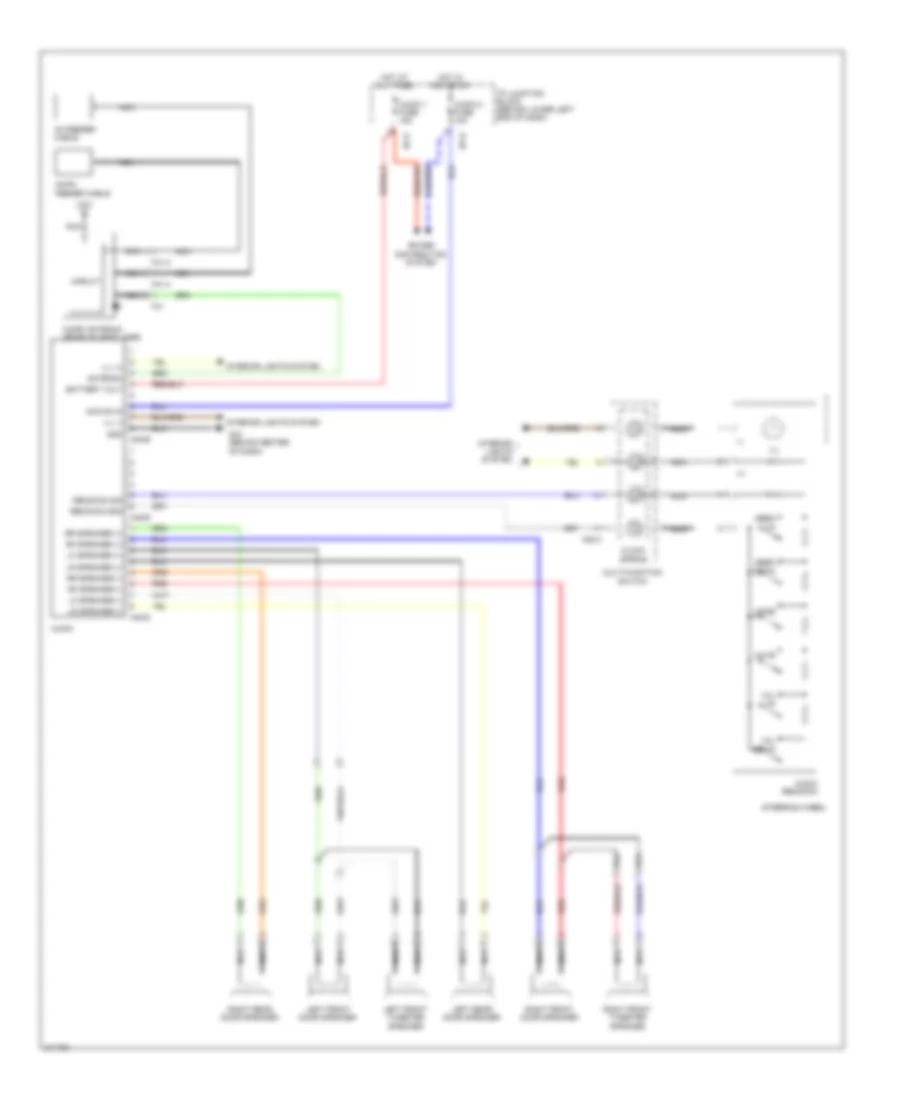

Электросхема магнитолы, без Усилитель и Задняя часть Усаживают Развлечения для Hyundai Santa Fe GLS 2009

Электросхема магнитолы, без Усилитель и Задняя часть Усаживают Развлечения для Hyundai Santa Fe GLS 2009 - Список элементов:

• (+)
• (-)
• Acc/on in
• Am/fm feeder cable
• Antenna
• Audio
• Audio 1 fuse 15a
• Audio 2 fuse 10a
• Audio remocon
• Battery volt
• Circuit
• Clock spring
• Down
• F41
• F41-3
• F41-4
• G34 (behind center of dash)
• Gnd
• Hot at all times
• Hot in acc or on
• I/p junction block (behind lower left end of dash)
• I/p-h
• I/p-k
• Ill
• Ill (+)
• Ill (-)
• Interior lights system
• Left front door speaker
• Left front tweeter speaker
• Left rear door speaker
• Lf speaker (+)
• Lf speaker (-)
• Lr speaker (+)
• Lr speaker (-)
• M20-3
• M45-b
• M45-d
• M45-e
• Micro antenna (rear of headliner)
• Mode
• Multi-function switch
• Mute
• Nca
• Power distribution system
• Red
• Remocon gnd
• Remocon sig
• Rf speaker (+)
• Rf speaker (-)
• Right front door speaker
• Right front tweeter speaker
• Right rear door speaker
• Rr speaker (+)
• Rr speaker (-)
• Seek
• Steering wheel
• Vol
• Xm feeder cable

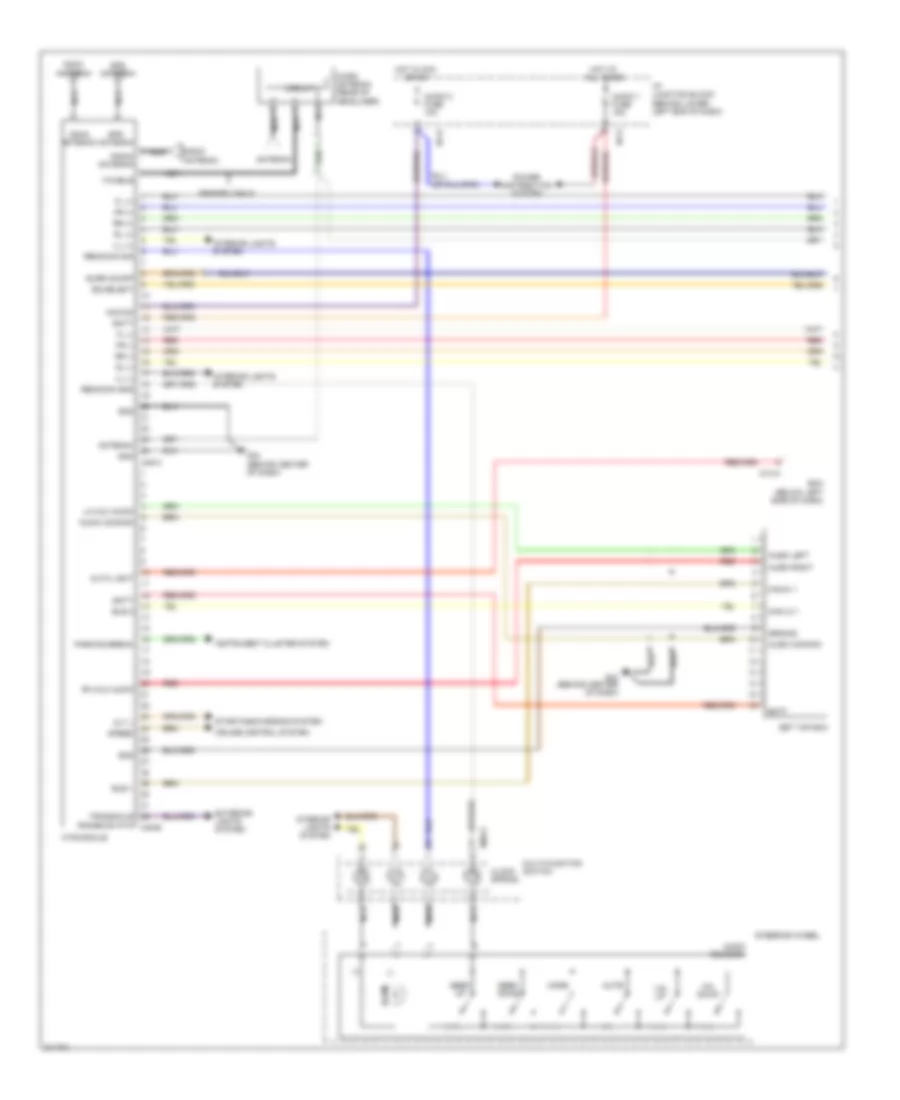

Электросхема мультимедии задних пассажиров (1 из 2) для Hyundai Santa Fe GLS 2009

Электросхема мультимедии задних пассажиров (1 из 2) для Hyundai Santa Fe GLS 2009 - Список элементов:

• (l) aux in
• (l) aux int
• (r) aux in
• (r) aux int
• 12 sw
• 12 sw1
• Acc/on in
• Audio
• Audio 1 fuse 15a
• Aux common
• Aux in (l)
• Aux in (r)
• Aux int (l)
• Aux int (r)
• Aux jack
• Aux l
• Aux r
• Battery volt
• Can high
• Can low
• Common
• Common aux
• Common video in
• Det
• Detect
• Dvd module (below center console)
• Engine running in
• F batt
• F60-d
• Fbatt
• G34 (behind center of dash)
• Ground
• High
• Hot at all times
• I/p junction block (behind lower left end of dash)
• I/p-k
• Ill (+)
• Ill (-)
• Ill(+)
• Ill(-)
• In-gnd
• Interior lights system
• L-in
• L-out
• Lcd dim
• Led dim
• Low
• M45-a
• M45-b
• M45-rse
• M60-a
• M60-b
• Out-gnd
• Pgnd
• Pnk
• Power
• R sw
• R sw1
• R sw2
• R-in
• R-out
• Red
• Ref
• Rst
• Shield
• Starting/charging system
• Trimplate
• Usb 5v
• Usb d+/ipod tx
• Usb d-/ipod tx
• Video in
• Video jack

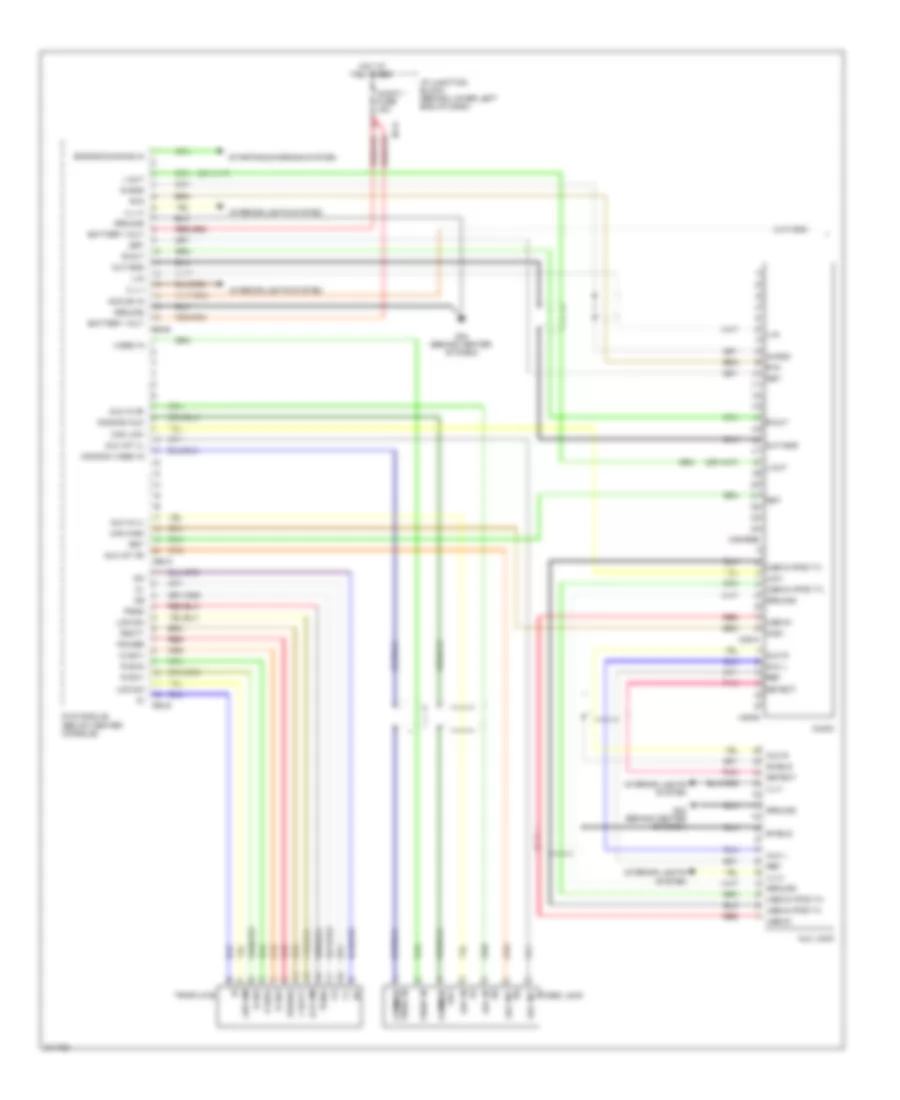

Электросхема мультимедии задних пассажиров (2 из 2) для Hyundai Santa Fe GLS 2009

Электросхема мультимедии задних пассажиров (2 из 2) для Hyundai Santa Fe GLS 2009 - Список элементов:

• Audio 2 fuse 10a
• Disp dim
• Disp vid
• Dvd module (below center console)
• F60-c
• Fbatt
• Fbatt ir sw
• Gnd
• Hot in acc or on
• Hsync
• I/p junction block (behind lower left end of dash)
• I/p-h
• Ir (com) audio
• Ir (l) audio
• Ir (r) audio
• Ir remote
• Pnk
• Power distribution system
• Pwr sw
• Rc clk
• Rc data
• Rear monitor
• Red
• Rgb sync
• T out
• Vbl sw
• Vbo
• Vcc sw
• Vgnd
• Vgo
• Vro
• Vsync
