Электросхемы Магнитола Мультимедия Hyundai Santa Fe GLS 2010

Магнитола Мультимедия

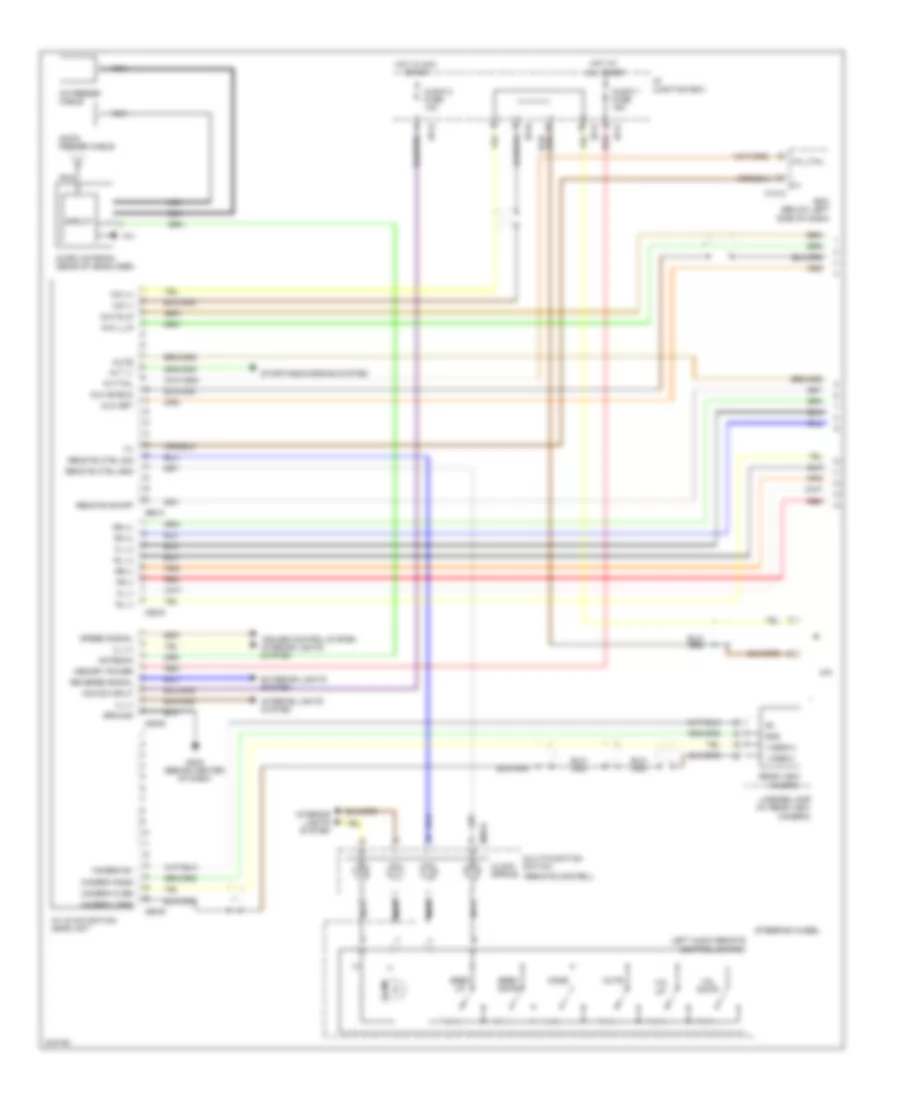

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (1 из 2) для Hyundai Santa Fe GLS 2010

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (1 из 2) для Hyundai Santa Fe GLS 2010 - Список элементов:

• (+)
• (-)
• (remote control)
• Acc/on in
• Am/fm feeder cable
• Antenna
• Audio
• Audio 1 fuse 15a
• Audio 2 fuse 10a
• Channel 1 (+)
• Channel 1 (-)
• Channel 2 (+)
• Channel 2 (-)
• Circuit
• Clock spring
• Down
• Eq select
• F41
• Fl (+)
• Fl (-)
• Fr (+)
• Fr (-)
• Gm04 (behind center of dash)
• Gnd
• Hot at all times
• Hot in acc or on
• I/p junction box
• I/p-b
• I/p-h
• I/p-k
• I/p-n
• Ill
• Ill (+)
• Ill (-)
• Interior lights system
• Left audio remote control switch
• M20-r
• M45-a
• M45-d
• M45-e
• Memory power
• Mic
• Mic(+)
• Mic(-)
• Micro antenna (rear of headliner)
• Mode
• Multi-function switch
• Mute
• Nca
• Red
• Remocon gnd
• Remocon sig
• Remote
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (-)
• Seek
• Steering wheel
• Sub woofer speaker
• Surround on/off
• Vol
• Xm feeder cable

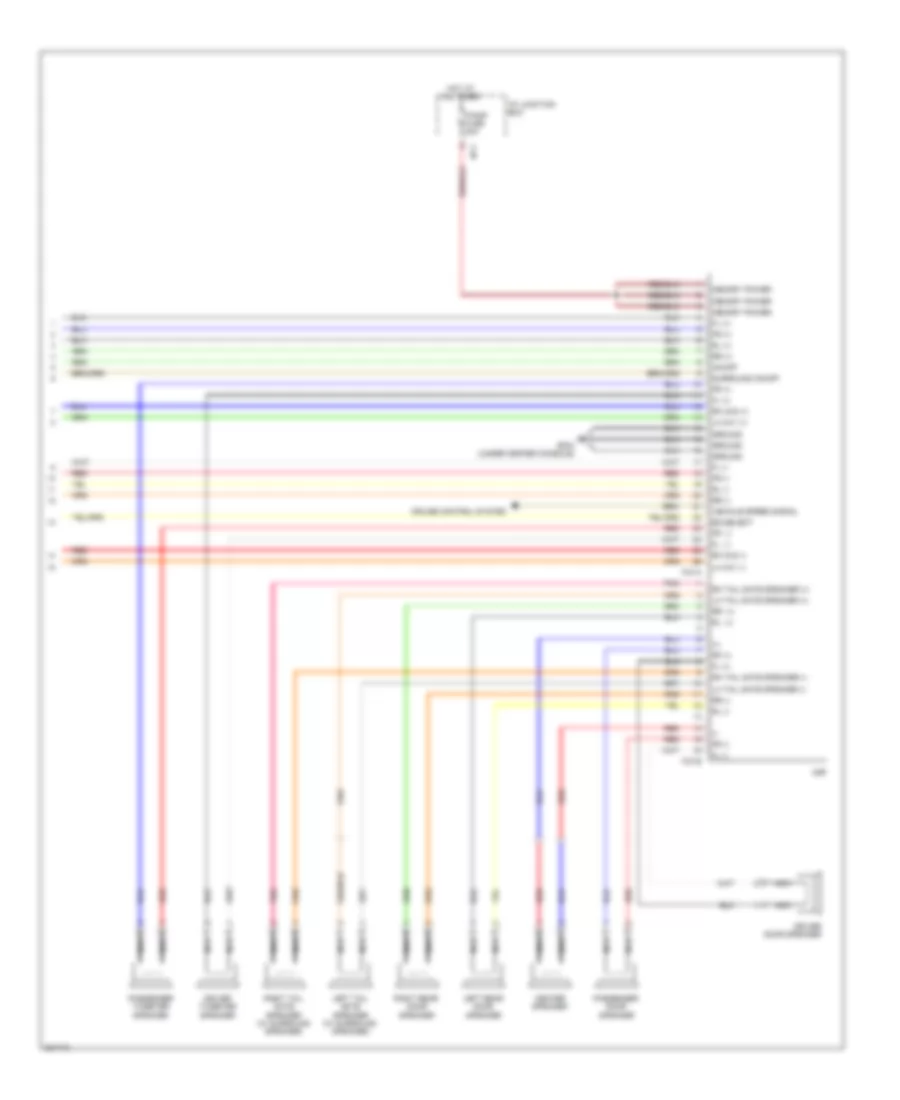

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (2 из 2) для Hyundai Santa Fe GLS 2010

Электросхема магнитолы, С Усилитель и Задняя часть Усаживают Развлечения (2 из 2) для Hyundai Santa Fe GLS 2010 - Список элементов:

• (+)
• (-)
• Amp
• Center speaker
• Cruise control system
• Driver door speaker
• Driver tweeter speaker
• Eq select
• F37-a
• F37-b
• Fl (-)
• Fl (+)
• Fl (-)
• Fr (-)
• Fr (+)
• Fr (-)
• Gf04 (under center console)
• Ground
• Hot at all times
• I/p junction box
• I/p-f
• Left rear door speaker
• Left tail gate speaker (w/ surround speaker)
• Lh ch1 (+)
• Lh ch1 (-)
• Lh tail gate speaker (+)
• Lh tail gate speaker (-)
• Memory power
• Nca
• On/off
• P/amp fuse 30a
• Passenger door speaker
• Passenger tweeter speaker
• Pnk
• Red
• Rf (+)
• Rh ch2 (+)
• Rh ch2 (-)
• Rh tail gate speaker (+)
• Rh tail gate speaker (-)
• Right rear door speaker
• Right tail gate speaker (w/ surround speaker)
• Rl (+)
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (+)
• Rr (-)
• Surround on/off
• Vehicle speed signal

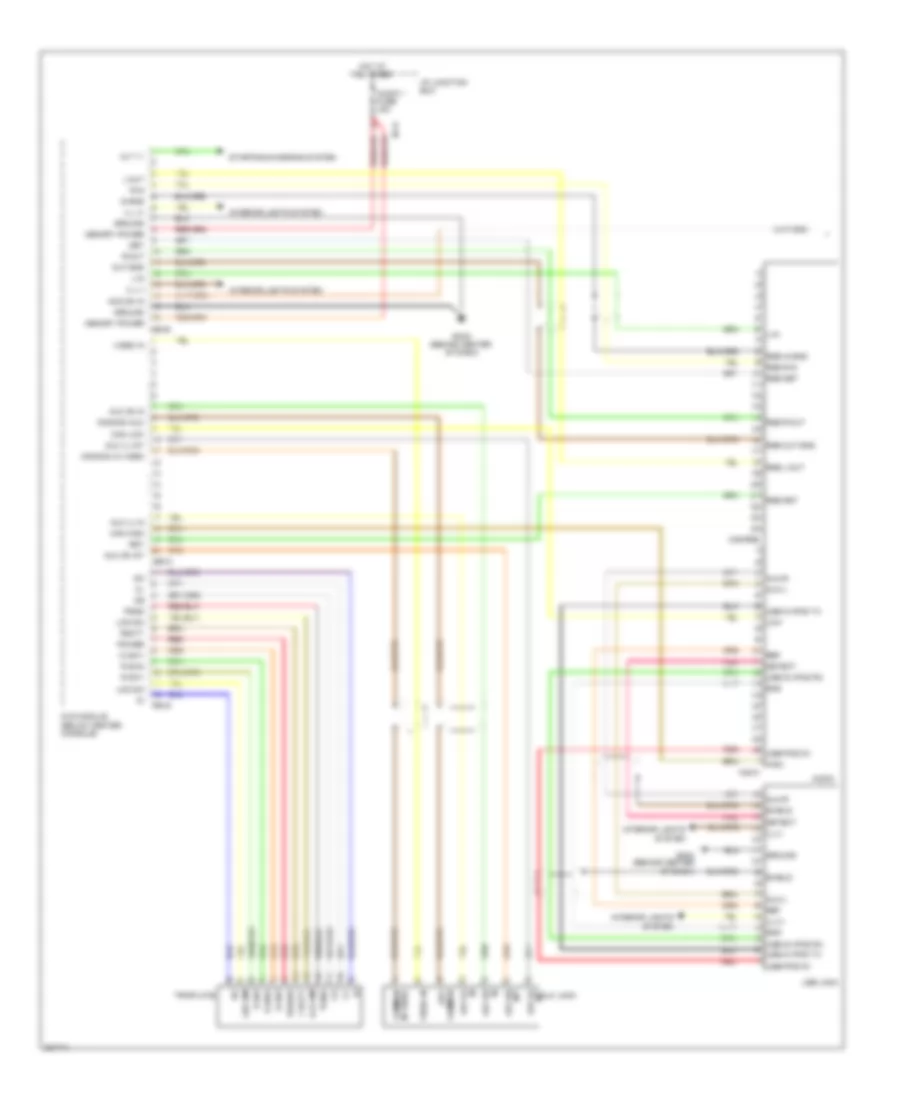

Электросхема магнитолы, С Навигация (1 из 2) для Hyundai Santa Fe GLS 2010

Электросхема магнитолы, С Навигация (1 из 2) для Hyundai Santa Fe GLS 2010 - Список элементов:

• (+)
• (-)
• (remote control)
• A/v & navigation head unit
• A/v-tail
• A/v_tail
• Acc/on input
• Alt "l"
• Am/fm feeder cable
• Antenna
• Audio 1 fuse 15a
• Audio 2 fuse 10a
• Aux det
• Aux l_in
• Aux r_in
• Aux shield
• Bcm (below left side of dash)
• Camera b+
• Camera cvbs
• Camera pgnd
• Camera vgnd
• Circuit
• Clock spring
• Cruise control system interior lights system
• Exterior lights system
• F41
• Fl (+)
• Fl (-)
• Fr (+)
• Fr (-)
• Gm04 (behind center of dash)
• Gnd
• Ground
• Hot at all times
• Hot in acc or on
• I/p junction box
• I/p-b
• I/p-h
• I/p-k
• I/p-n
• Ill (+)
• Ill (-)
• Illum
• Interior lights system
• Left audio remote control switch
• License lamp (w/ rear view camera)
• M13-a
• M20-r
• M62-a
• M62-d
• M62-e
• Memory power
• Mic
• Mic (+)
• Mic (-)
• Micro antenna (rear of headliner)
• Mode
• Multi-function switch
• Mute
• Nca
• Rear view camera
• Red
• Remote ctrl gnd
• Remote ctrl sig
• Remote on/off
• Reverse signal
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (-)
• Seek down
• Seek up
• Speed signal
• Starting/charging system
• Steering wheel
• Video(+)
• Video(-)
• Vol down
• Vol up
• Xm feeder cable

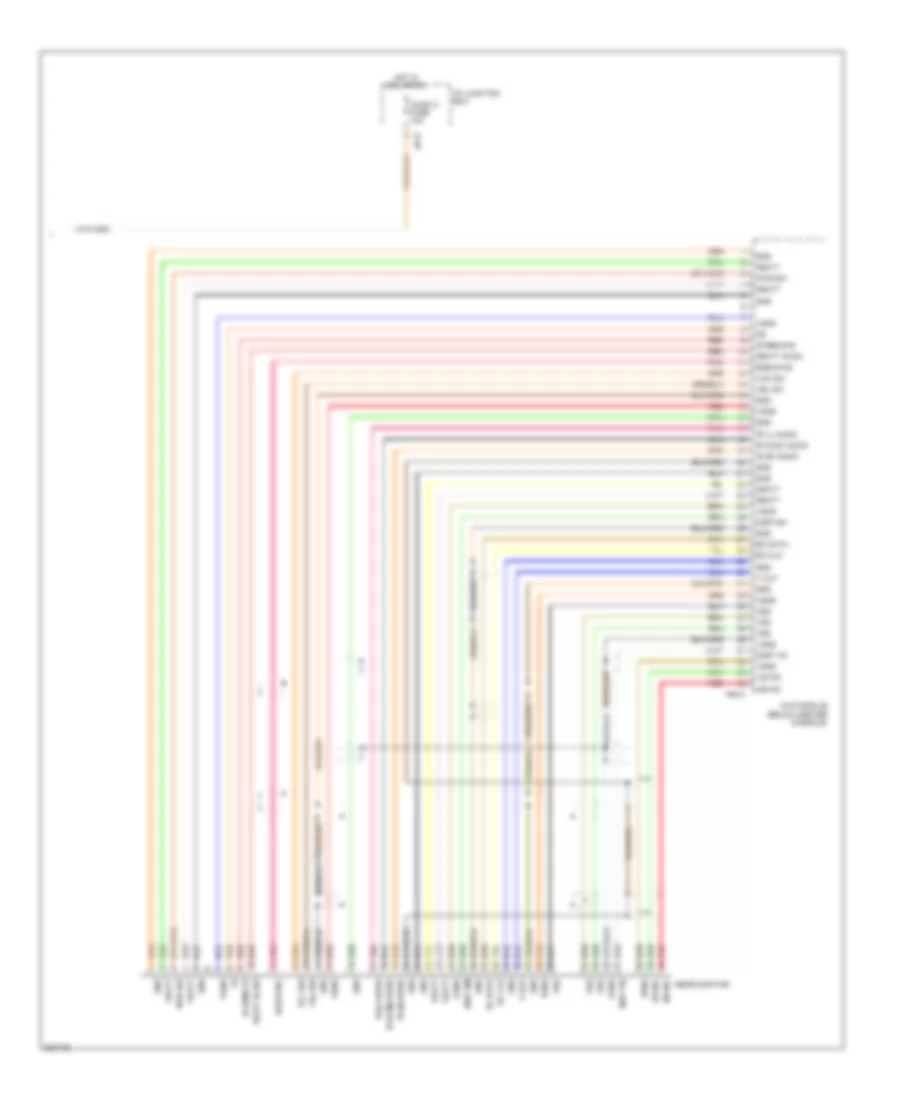

Электросхема магнитолы, С Навигация (2 из 2) для Hyundai Santa Fe GLS 2010

Электросхема магнитолы, С Навигация (2 из 2) для Hyundai Santa Fe GLS 2010 - Список элементов:

• (+)
• (-)
• (below front
• (under center console) gf04
• A/v jack
• Amp
• Aux det
• Aux l in
• Aux r in
• Aux shield
• Driver door speaker
• Driver tweeter speaker
• F37-b
• F38-a
• Fl (+)
• Fl (-)
• Fl(-)
• Fr (+)
• Fr (-)
• Gm04 (behind center of dash)
• Ground
• Hot at all times
• I/p junction box
• I/p-f
• Ill (+)
• Ill (-)
• Interior lights system
• Left rear door speaker
• Lh ch1 (+)
• Lh ch1 (-)
• Memory power
• Mute
• Nca
• P/amp fuse 30a
• Passenger door speaker
• Passenger seat)
• Passenger tweeter speaker
• Red
• Remote on/off
• Rh ch2 (+)
• Rh ch2 (-)
• Right rear door speaker
• Rl (+)
• Rl (-)
• Rr (+)
• Rr (-)
• Rr(-)
• Sub woofer speaker

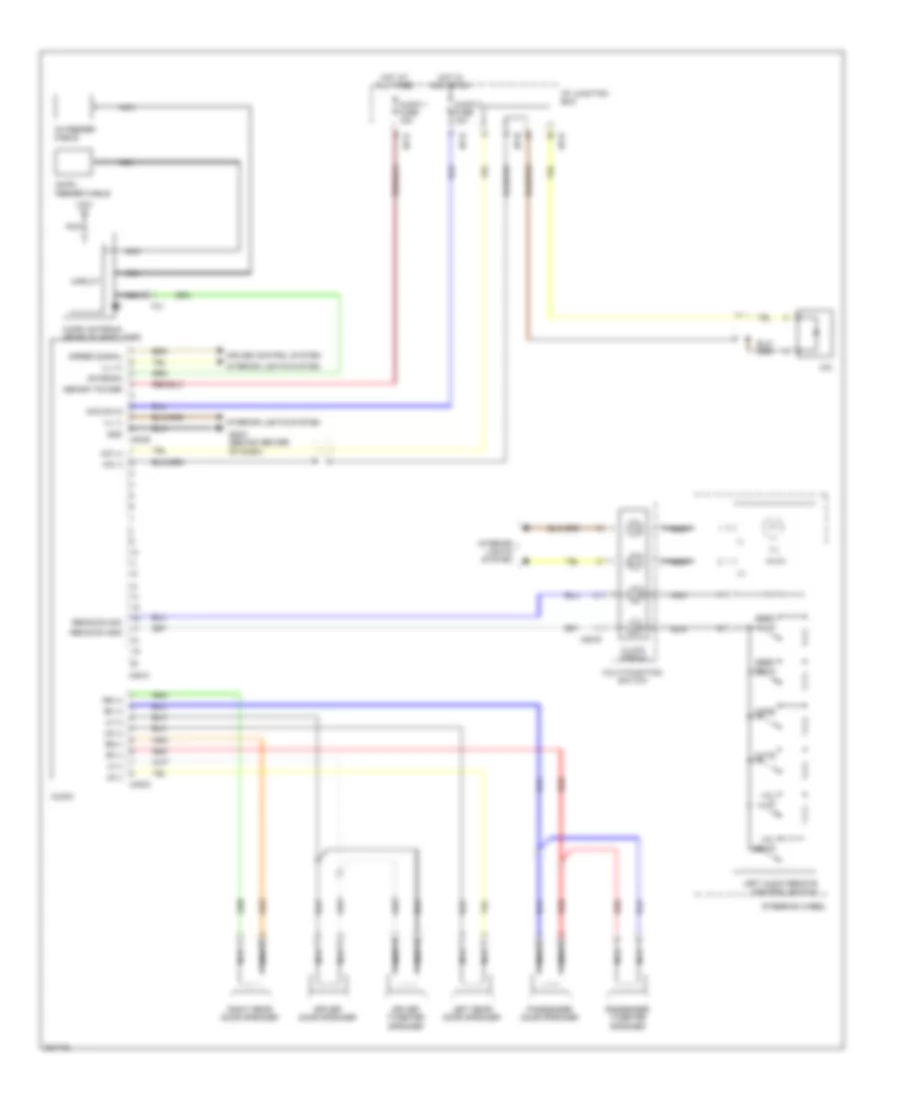

Электросхема магнитолы, без Усилитель и Задняя часть Усаживают Развлечения для Hyundai Santa Fe GLS 2010

Электросхема магнитолы, без Усилитель и Задняя часть Усаживают Развлечения для Hyundai Santa Fe GLS 2010 - Список элементов:

• (+)
• (-)
• Acc/on in
• Am/fm feeder cable
• Antenna
• Audio
• Audio 1 fuse 15a
• Audio 2 fuse 10a
• Circuit
• Clock spring
• Cruise control system
• Down
• Driver door speaker
• Driver tweeter speaker
• F41
• Gm04 (behind center of dash)
• Gnd
• Hot at all times
• Hot in acc or on
• I/p junction box
• I/p-b
• I/p-h
• I/p-k
• I/p-n
• Ill
• Ill (+)
• Ill (-)
• Interior lights system
• Left audio remote control switch
• Left rear door speaker
• Lf (+)
• Lf (-)
• Lr (+)
• Lr (-)
• M20-r
• M45-a
• M45-d
• M45-e
• Memory power
• Mic
• Mic (+)
• Mic (-)
• Micro antenna (rear of headliner)
• Mode
• Multi-function switch
• Mute
• Nca
• Passenger door speaker
• Passenger tweeter speaker
• Red
• Remocon gnd
• Remocon sig
• Rf (+)
• Rf (-)
• Right rear door speaker
• Rr (+)
• Rr (-)
• Seek
• Speed signal
• Steering wheel
• Vol
• Xm feeder cable

Электросхема мультимедии задних пассажиров (1 из 2) для Hyundai Santa Fe GLS 2010

Электросхема мультимедии задних пассажиров (1 из 2) для Hyundai Santa Fe GLS 2010 - Список элементов:

• 12 sw
• 12 sw1
• Acc/on in
• Alt "l"
• Audio
• Audio 1 fuse 15a
• Aux (l) in
• Aux (l) int
• Aux (r) in
• Aux (r) int
• Aux jack
• Aux-l
• Aux-r
• Can high
• Can low
• Common
• Common aux
• Common in video
• Det
• Detect
• Dvd module (below center console)
• F batt
• F60-d
• Fbatt
• Gm04 (behind center of dash)
• Gmo4 (behind center of dash)
• Gnd
• Ground
• High
• Hot at all times
• I/p junction box
• I/p-k
• Ill (+)
• Ill (-)
• Ill(+)
• Ill(-)
• In aux (l)
• In aux (r)
• In video
• In-gnd
• Int aux (l)
• Int aux (r)
• Interior lights system
• L-in
• L-out
• Lcd dim
• Led dim
• Low
• M45-a
• M45-rse
• M60-a
• M60-b
• Memory power
• Out-gnd
• Pgnd
• Pnk
• Power
• R sw
• R sw1
• R sw2
• R-in
• R-out
• Red
• Ref
• Rse det
• Rse in-gnd
• Rse l-out
• Rse out-gnd
• Rse r-in
• Rse r-out
• Rse rst
• Rst
• Shield
• Starting/charging system
• Trimplate
• Usb d+/ipod rx
• Usb d-/ipod tx
• Usb jack
• Usb/ipod 5v
• Video in

Электросхема мультимедии задних пассажиров (2 из 2) для Hyundai Santa Fe GLS 2010

Электросхема мультимедии задних пассажиров (2 из 2) для Hyundai Santa Fe GLS 2010 - Список элементов:

• Audio 2 fuse 10a
• Disp dim
• Disp vid
• Dvd module (below center console)
• F60-c
• Fbatt
• Fbatt ir sw
• Gnd
• Hot in acc or on
• Hsync
• I/p junction box
• I/p-h
• Ir (com) audio
• Ir (l) audio
• Ir (r) audio
• Ir remote
• Pnk
• Pwr sw
• Rc clk
• Rc data
• Rear monitor
• Red
• Rgb sync
• T out
• Vbl sw
• Vbo
• Vcc sw
• Vgnd
• Vgo
• Vro
• Vsync
