Электросхемы Магнитола Мультимедия Isuzu Trooper S 1990

Магнитола Мультимедия

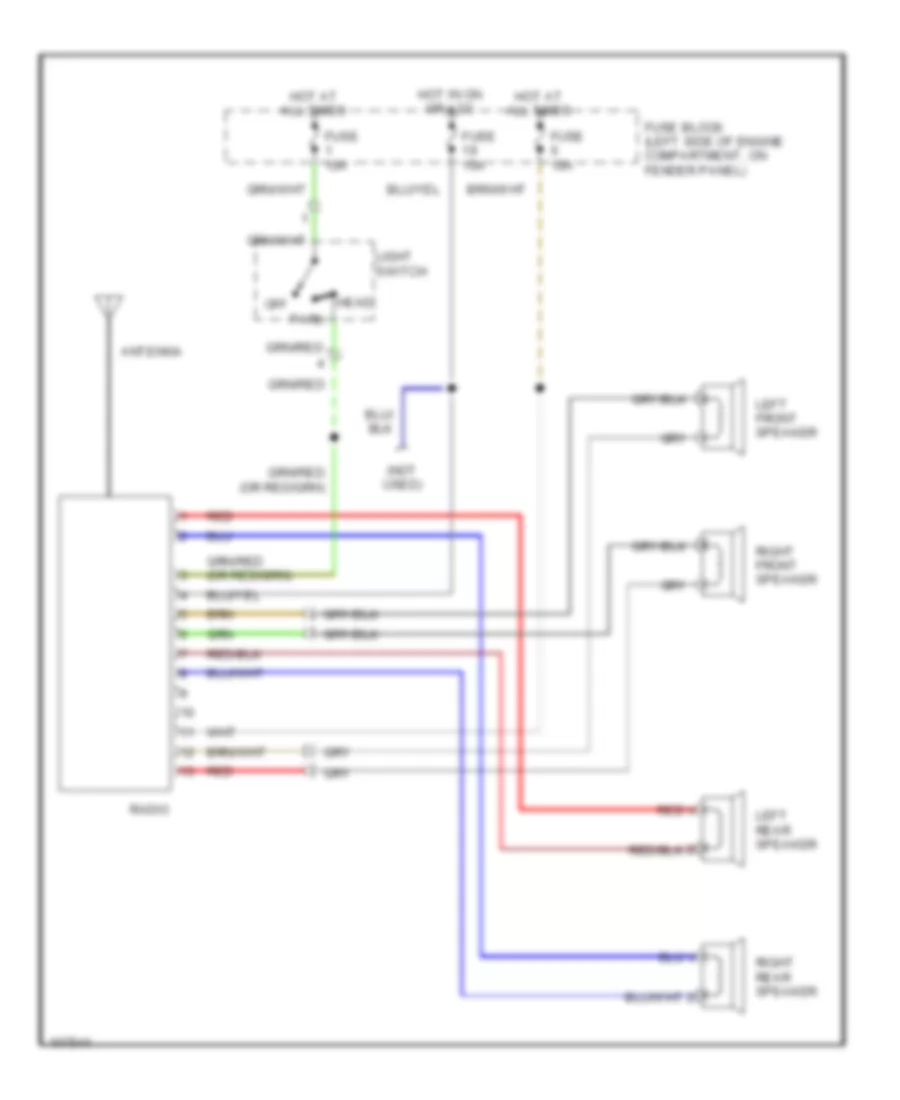

Электросхемы магнитолы для Isuzu Trooper S 1990

Электросхемы магнитолы для Isuzu Trooper S 1990 - Список элементов:

• (not used)
• Antenna
• Fuse 10a
• Fuse block (left side of engine compartment, on fender panel)
• Head
• Hot at all times
• Hot in on or acc
• Left front speaker
• Left rear speaker
• Light switch
• Off
• Park
• Radio
• Red
• Right front speaker
• Right rear speaker
