ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

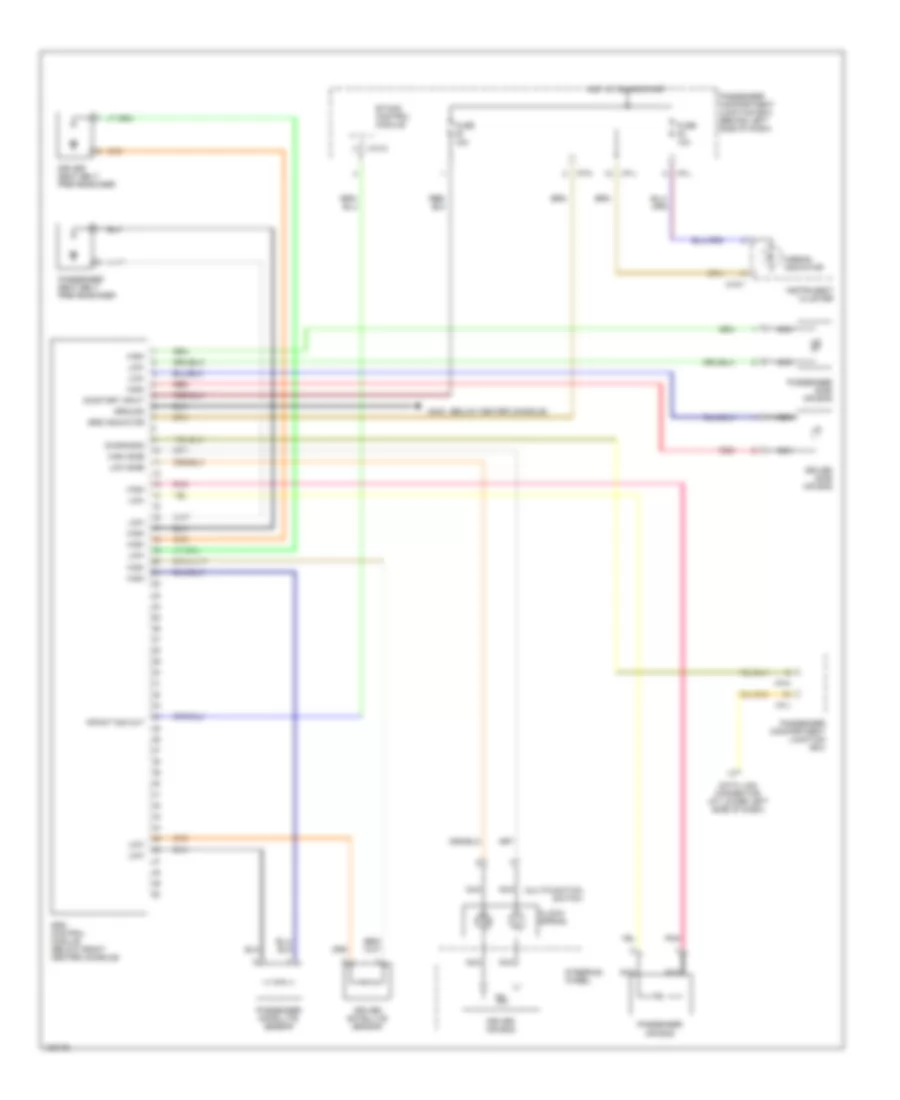

Электросхема подушек безопасности SRS AirBag для Hyundai Santa Fe 2001

Электросхема подушек безопасности SRS AirBag для Hyundai Santa Fe 2001 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подушек безопасности SRS AirBag для Hyundai Santa Fe 2001 - Список элементов:

  • (below center console)
  • Airbag indicator
  • Clock- spring
  • Data link connector (at lower left side of dash)
  • Diagnosis
  • Driver air bag
  • Driver satellite sensor
  • Driver seat belt pretensioner
  • Driver side air bag
  • Etacs control module
  • Fuse 10a
  • Fuse 15a
  • G302
  • Ground
  • High
  • High side
  • Hot at on or start
  • I/p-j
  • I/p-k
  • I/p-l
  • Inpact sig out
  • Instrument cluster
  • Low
  • Low side
  • M13-3
  • M15-1
  • Multifunction switch
  • Nca
  • On/start input
  • Passenger air bag
  • Passenger compartment junction box
  • Passenger compartment junction box (behind left side of dash)
  • Passenger satellite sensor
  • Passenger seat belt pretensioner
  • Passenger side air bag
  • Pnk
  • Red
  • Srs control module (below front center console)
  • Srs indicator
  • Steering wheel
