ПРИВОД ЗЕРКАЛ

Электросхема затемняющегося зеркала заднего вида, С домашняя связь для Hyundai Santa Fe GLS 2010

Электросхема затемняющегося зеркала заднего вида, С домашняя связь для Hyundai Santa Fe GLS 2010 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема затемняющегося зеркала заднего вида, С домашняя связь для Hyundai Santa Fe GLS 2010 - Список элементов:

  • (2.4l)
  • (3.5l)
  • (left rear
  • 2.4l
  • 3.5l
  • A/con fuse 10a
  • A/t
  • Atm fuse 15a
  • B/up lp fuse 10a
  • Back-up lamp switch (on top center of transaxle)
  • Backup lamp relay
  • Backup lp rly ctrl
  • E/r junction box (left rear of engine compt)
  • Electrochromic mirror control
  • Exterior lights system
  • Ghg-a glg-a
  • Gm01 (behind main instrument cluster)
  • Gnd
  • Hl 1
  • Hl 2
  • Hl 3
  • Home link
  • Home link (base of rearview mirror)
  • Hot at all times
  • Hot in on
  • Hot in on or start
  • I/p junction box
  • I/p-b
  • I/p-n
  • M/t
  • Memory power
  • Of engine compt)
  • Off
  • On input
  • Pcm pos sw sig 1
  • Pnk
  • Power conn- ector
  • Reverse
  • Room lp fuse 10a
  • Transmissions system
  • U/h-c

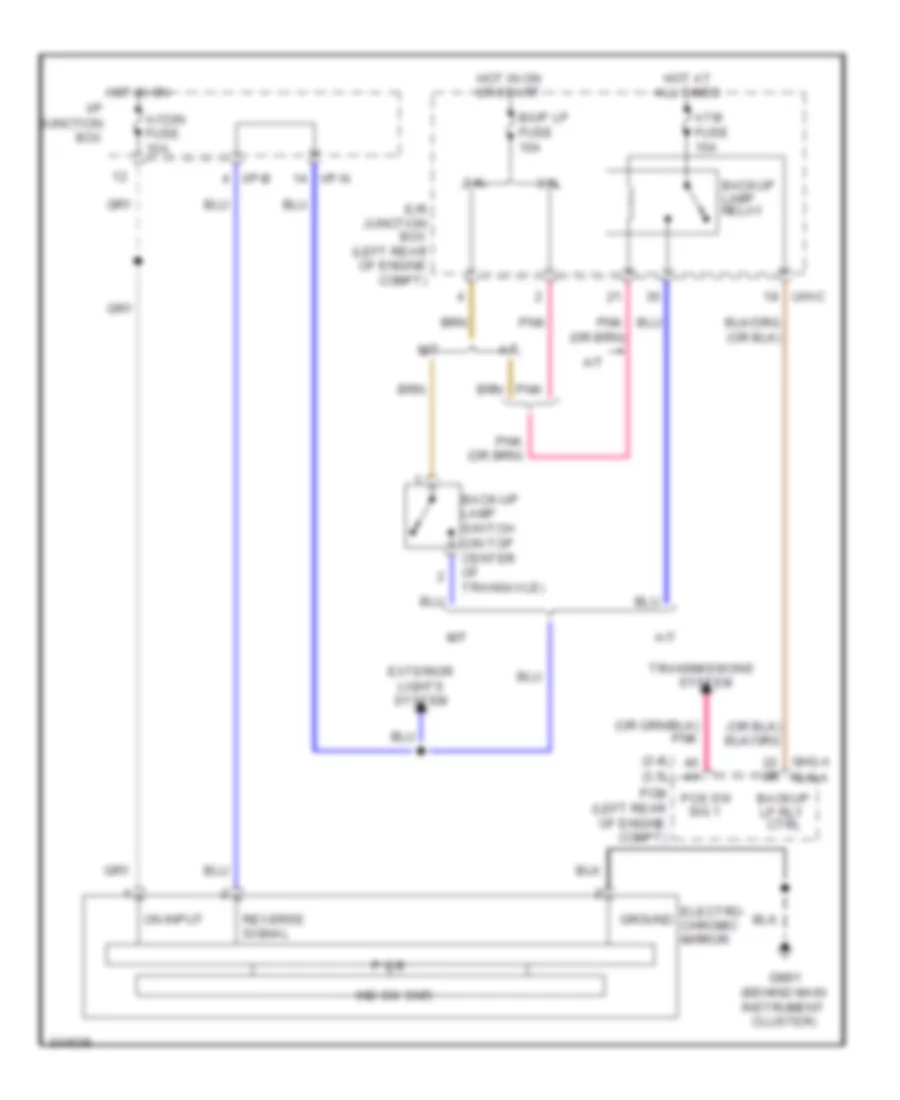

Электросхема затемняющегося зеркала заднего вида, без домашняя связь для Hyundai Santa Fe GLS 2010

Электросхема затемняющегося зеркала заднего вида, без домашняя связь для Hyundai Santa Fe GLS 2010 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема затемняющегося зеркала заднего вида, без домашняя связь для Hyundai Santa Fe GLS 2010 - Список элементов:

  • (2.4l)
  • (3.5l)
  • (left rear
  • 2.4l
  • 3.5l
  • A/con fuse 10a
  • A/t
  • Atm fuse 15a
  • B/up lp fuse 10a
  • Back-up lamp switch (on top center of transaxle)
  • Backup lamp relay
  • Backup lp rly ctrl
  • E/r junction box (left rear of engine compt)
  • Electro- chromic mirror
  • Exterior lights system
  • Ghg-a glg-a
  • Gm01 (behind main instrument cluster)
  • Ground
  • Hot at all times
  • Hot in on
  • Hot in on or start
  • I/p junction box
  • I/p-b
  • I/p-n
  • Ind sw snr
  • M/t
  • Of engine compt)
  • On input
  • P c b
  • Pcm pos sw sig 1
  • Pnk
  • Reverse signal
  • Transmissions system
  • U/h-c

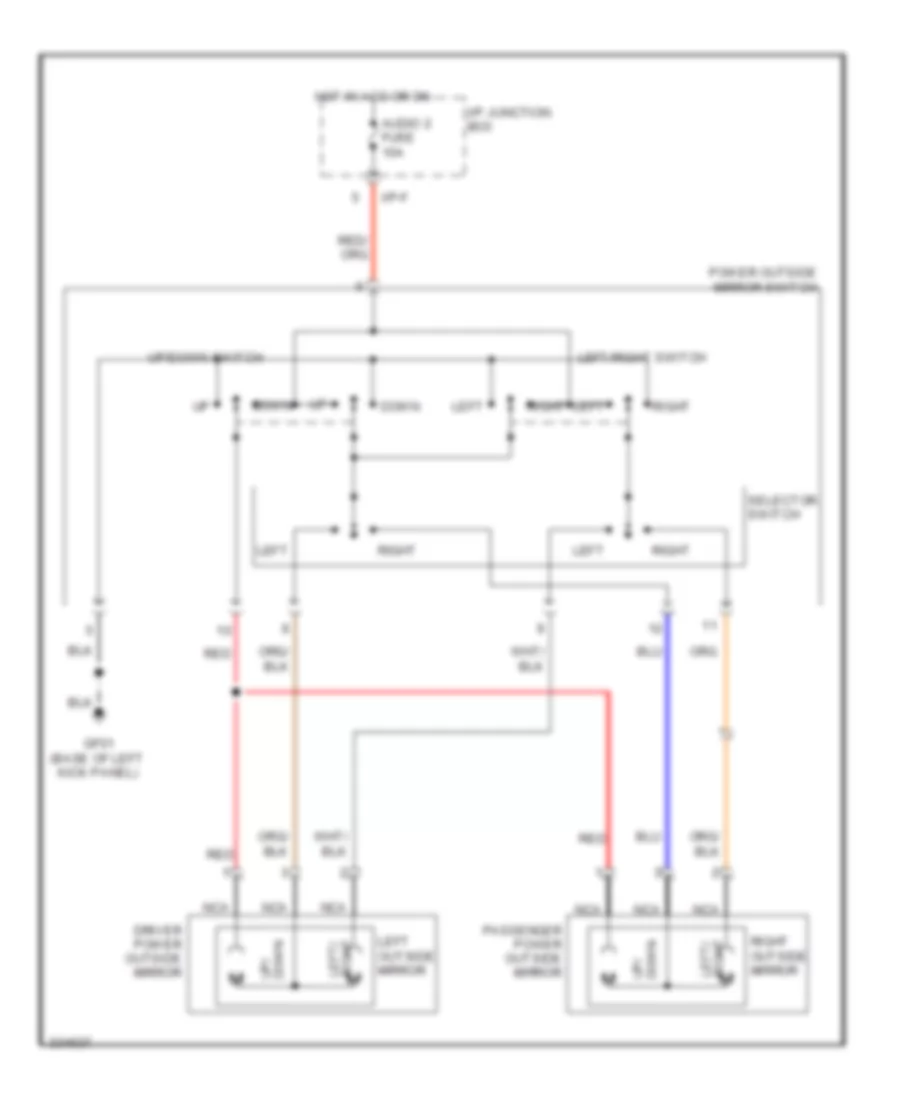

Электросхема привода зеркал для Hyundai Santa Fe GLS 2010

Электросхема привода зеркал для Hyundai Santa Fe GLS 2010 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода зеркал для Hyundai Santa Fe GLS 2010 - Список элементов:

  • Audio 2 fuse 10a
  • Down
  • Down up/
  • Driver power outside mirror
  • Gf01 (base of left kick panel)
  • Hot in acc or on
  • I/p junction box
  • I/p-f
  • Left
  • Left outside mirror
  • Left/
  • Left/right switch
  • M right
  • Nca
  • Passenger power outside mirror
  • Power outside mirror switch
  • Red
  • Right
  • Right outside mirror
  • Selector switch
  • Up/ down
  • Up/down switch
